Подъемный механизм для адаптера мотоблока своими руками

Как сделать своими руками полноприводный адаптер для мотоблока Нева

Безусловно, приобретение готового адаптера к мотоблоку Нева – это наиболее простой и оптимальный выход из ситуации. Однако, стоят они достаточно много, поэтому далеко не каждый дачник или фермер может себе позволить их приобретение. Неудивительно, что многие задают вопрос – как сделать адаптер к мотоблоку Нева?

В сети есть достаточно много рекомендаций, касающихся изготовления адаптеров, а также множество чертежей, позволяющих увидеть данное устройство более детально. Воспользовавшись ими, вполне реально изготовить такой агрегат в домашних условиях, применяя самый минимум материалов и инструментов.

Что понадобиться для изготовления самодельного адаптера

Для изготовления самодельного адаптера нам понадобится:

  • колесная пара;
  • стальные уголки, листы железа и трубы;
  • кресло для водителя;
  • сварочный аппарат;
  • крепежные соединения и т.д.

Адаптер для мотоблока Нева, сделанный своими руками, чертежи которого будут представлены позже, можно изготовить, используя этот минимальный перечень. Прежде чем приступать непосредственно к изготовлению устройства, нужно изобразить его схему.

На ней должны быть предусмотрены степени нагрузки разных частей рамы, а также общие размеры устройства. Заняться этим можно самостоятельно, а можно воспользоваться чертежами тех, кто уже с успехом осуществил сборку самодельного адаптера.

Переходим к изготовлению конструкции. Разделим всю работу на несколько основных шагов:

  • Нам понадобится квадратный металлический профиль, длина которого должна составлять примерно 1800 мм. Поперек данного профиля нужно приварить такой кусок, но меньшего размера – порядка 600 мм. К этому куску профиля будут крепиться колесные стойки.
  • Высота стоек, при этом, должна составлять порядка 300 мм.
  • Далее нужно приварить раскосы. Привариваются они к основной раме, а также к колесным втулкам. Угол их расположения относительно рамы можно делать любой, на ваше усмотрение.
  • Дополнительно к металлическому профилю привариваем балку. Это нужно для усиления рамы.
  • Конструкция рамы для навесного оборудования сваривается из швеллера номер 10. Соединяется он с колесной осью куском квадратной трубы, а швы завариваются сваркой.
  • Далее привариваем к раме рычаг управления, обладающий тремя коленами. Соответственно, это 350, 550 и 200 мм. Прикрепляем к этому рычагу еще один размером 800 мм, который будет регулировать усилие. Рычаги соединяются между собой обычными болтами.
  • К основной раме привариваем кусок трубы длиной примерно 300 мм – это будет наша подставка под сиденье. Наверху также завариваем два куса трубы перпендикулярно этой подставке. Это нужно для того, чтобы сидушка была более устойчивой и не оторвалась в процессе работы.
  • Сиденье можно взять готовое, либо сделать из куса фанеры, затем оббить его поролоном или другим мягким материалом. Сиденье крепится к поперечным кускам трубы, приваренным к подставке под сиденье, а также к самой подставке. В качестве крепежа используем обычные болты.
  • Спереди нужно приваривать механизм сцепки с мотоблоком.

Как мы видим, работа довольно простая, но потребуется навык работы со сварочным аппаратом, т.к. иного метода соединения всех составляющих не существует.

Можно немного усложнить конструкцию, сделав самодельный адаптер к мотоблоку Нева, у которого будет присутствовать рулевое управление. Для этого нам понадобится:

  • листы железа;
  • стальные трубы и уголки;
  • сиденье;
  • пара колес;
  • сварочный аппарат.

В таком случае, рама адаптера должна быть хорошо сочленена с мотоблоком, чтобы конструкцию не вело по сторонам. В качестве руля можно взять готовое, от старых советских автомобилей (к примеру, от ВАЗа).

Обзор мотоблочных адаптеров, агрегатируемых с Окой

Конструкция мотоблочного адаптера очень простая:

  • дышло (удлиненное или укороченное);
  • колесная пара;
  • сиденье;
  • двойная сцепка.

Существует несколько разновидностей этих насадок:

  1. Передний адаптер для мотоблока Ока.
  2. Задний мотоблочный адаптер.

К мотоблоку Ока агрегатируются следующие марки адаптеров:

  1. АМПК-500 (от КаДви).
  2. Forza (передний).
  3. Модуль ЕМК и другие.

Рассмотрим более полно каждую конструкцию.

Универсальный адаптер АМПК-500

Производителем данного прицепного оборудования является родной КаДви, выпускающий мотоблоки Ока. В сцепке с тяжелым мотоблоком АМПК-500 превращается в полноприводное устройство с прицепом, грузоподъемность которого составляет около 500 кг. Крутящий момент передается на привод адаптера посредством имеющегося на мотоблоке ВОМ.

Получившийся минитрактор обладает большим тяговым усилием, чем отдельно взятый мотоблок той же марки. Универсальность модели АМПК-500 заключается в том, что адаптер может использоваться как с кузовом, так и без него, присоединяя такое функциональное оборудование, как плуг, окучник, всевозможные сажалки и копалки.

Характеристики АМПК-500:

Длина2550 мм
Высота с учетом колес1350 мм
Ширина1070 мм

Передний адаптер Forza к мотоблоку Ока

Этот навесной агрегат является детищем бренда Forza, агрегатируется с различными мотоблоками, в том числе и с Окой. Креплениеадаптера производится к передней части мотоблока, превращая его в минитрактор.

Конструкция полностью разборная, для управления служит рулевое колесо автомобильного типа. Для удобства оператора, навеска снабжена фарой, позволяющей работать и в вечернее время. Масса разборного переднего адаптера составляет 65 кг.

Характеристики адаптераForza:

Марка:Forza
Тип адаптераПередний
Рабочая скорость:5 км/ч (с оборудованием)
Транспортная скорость:15 км/ч
Ширина колеи:750 мм
Дорожный просвет:30 см
Сидение:Одноместное
Рулевое управление:рулевое колесо автомобильного типа
Минимальный радиус поворота:1.5 м
Конструкционная масса:65 кг (без мотоблока)
Платные опции:фара, кронштейн для навески, козырек
Агрегатирование:Форза, Нева, Ока, Целина, Луч, Каскад
Габариты (Д×Ш×В)1900×810×1400 мм
Страна-производитель:Россия
Гарантийный период:12 месяцев

Модуль ЕМК

Это более простая конструкция от КаДви, оснащенная сиденьем, позволяющая не только ехать на мотоблоке, но и присоединять к нему различное навесное оборудование. Ездовой модуль отличается высокой эргономикой, органы управления удобно расположены в непосредственной близости к оператору мотоблока.

Характеристики ЕМК:

Для тех, кто интересуется как сделать адаптер на мотоблок Ока самостоятельно, предлагаем несколько чертежей и видео:

https://youtube.com/watch?v=SbcfCUI45KE

Предлагаем посмотреть на видео, как происходит пахота мотоблоком Ока с адаптером:

Инструмент и материалы

Чтобы сделать своими руками адаптер к мотоблоку необходимо заранее приготовить все, что надо. Подобрать остатки, которые есть в кладовке, требований к ним нет, кроме одного: надежность. Все части должны нормально выдерживать высокие нагрузки, оказываемые при работе. Основной перечень выглядит так:

  1. Сварочный аппарат. Если его нет, взять на день напрокат, это дешевле, чем покупать. Еще проще приготовить все заранее и пригласить сварщика на час, он соединит все части по чертежу.
  2. Болгарка. С ее помощью металл режут, шлифуют. Не забывать купить несколько отрезных и хотя бы один шлифовальный диск.
  3. Электродрель с комплектом сверл по металлу разного диаметра.
  4. Измерительный инструмент: рулетка, угольник, карандаш, уровень для проверки плоскости.
  5. Профилированная труба для сборки каркаса. Размер подбирают по месту, главное – чтобы рама была прочной.
  6. Колеса и комплектующие у них. Использовать для оси металлический прут подходящего диаметра, можно сделать отдельные модули под каждый диск. Понадобятся подшипники, подбирать по диаметру посадочного отверстия.
  7. Сцепка. Проще всего купить готовую, так как узел сложно изготовить, а стоит он дешево. Тогда не придется ничего подгонять, работа ускорится почти вдвое.
  8. Сиденье от любой техники, стальной лист для опорной части, педали, рукоятка тормоза. Подбирать комплектующие по чертежу.

Если схема с размерами есть на руках, то при покупке профилированной трубы ее даже могут нарезать так, как надо. Вместо нее допускается использовать уголки, но с ними работать не так удобно, да и вид будет не таким привлекательным. Не забывать про антикоррозийное покрытие для рамы, проще всего купить состав «3 в 1», тогда не придется наносить грунтовку.

Совет!Если конструкция будет ставиться сзади, сцепок нужно две, чтобы можно было цеплять оборудование на адаптер.

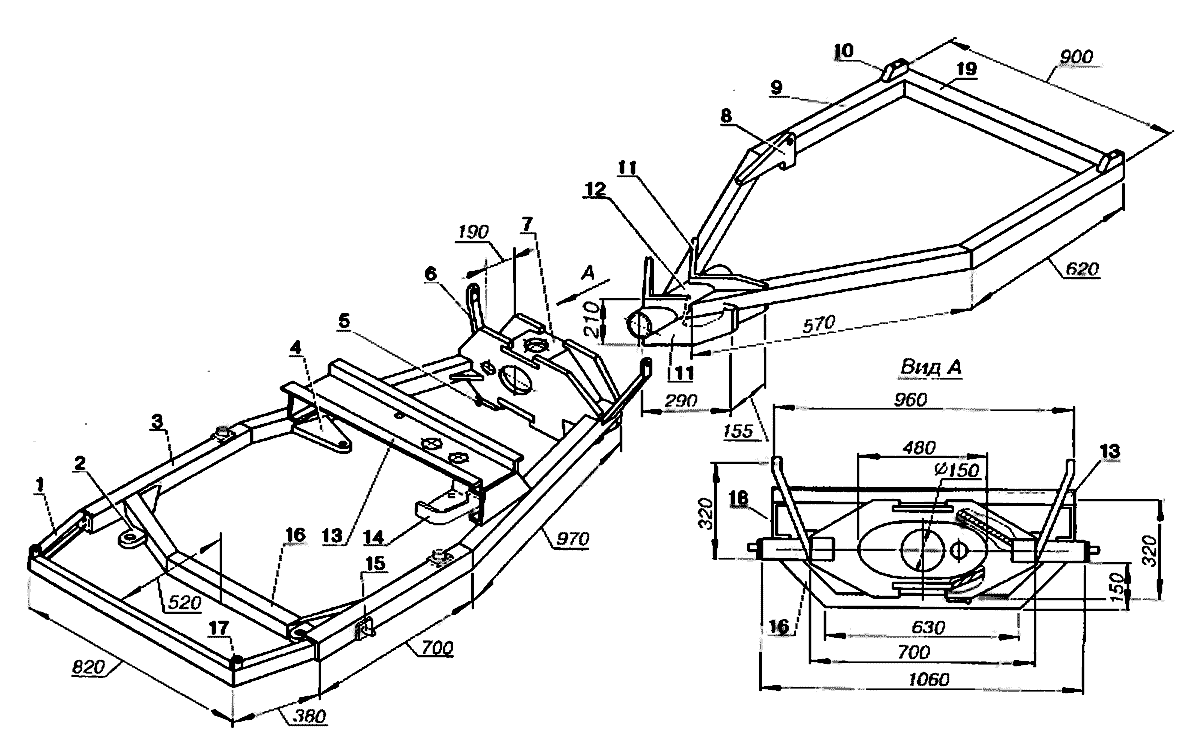

Чертежи ключевых узлов адаптера

Сборка

1 шаг

Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

Обратите внимание на предоставление равновесия системного механизма и защиту от перегрузки

2 шаг

Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.


Используя металлический профиль, предварительно нарезанный на части, согласно чертежу скрепить при помощи болтов или сварки детали

3 шаг

Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.


Для изготовления рамы понадобится труба соответствующего размера и ширины с запрессованными на концах втулками с установленными внутри подшипниками, на которых фиксируются колеса

Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

4 шаг

Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.


Можно воспользоваться схемой и установить руль, но и рукоять самого мотоблока справится с задачей удобного управления

6 шаг

Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

7 шаг

Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.


Отверстия необходимо будет предварительно сделать на токарном оборудовании или при помощи мощной дрели

На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы

Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Какие конструкции адаптеров существуют?

При помощи этого подвесного оборудования можно существенно упростить применение мотоблока. Ведь оно выступает переходным звеном, связывающим сам агрегат с другими функциональными элементами: насадками для посадки и окучивания картофеля, плоскорезами, плугом… Устанавливая оборудование можно максимально автоматизировать огородо-садоводческие работы. К примеру, при использовании спецтехники с навесным оборудованием можно повысить рабочую скорость с 5 до 10 км/ч.

Существует несколько разновидностей адаптеров. В целом конструкция представляет собой прикрепляемую к задней части мотоблока тележку, оборудованную удобным сидением

Одни модели оснащены рычагом для подъема, благодаря которым значительно упрощается управление механизмом и передвижение самого агрегата по участку. Другие адаптеры, помимо выполнения сельскохозяйственных работ, можно использовать также для перевозки грузов. Они оборудуются специальным кузовом. В зависимости от функционального значения адаптеры могут иметь короткие или длинные дышла. Модели с короткими дышлами предназначены для работы с легкими мотоблоками, а с длинными – с более тяжеловесными агрегатами.

Встречаются в продаже и модели с телескопическим дышлом, а также те, в которых можно регулировать ширину колеи.

Фиксируются адаптеры к мотоблоку с помощью одинарной увеличенной сцепки, которая состоит из двух частей: первая часть необходима для присоединения оборудования к агрегату. А вторая выступает регулируемым переходником между самим оборудованием и его подъемным механизмом. Для увеличения количества применяемых одновременно орудий адаптеры оборудуют двойной универсальной сцепкой.

Схема, чертеж, размеры

Перед тем как приступать к разработке схемы или чертежа устройства, следует понимать, что адаптеры есть двух видов: простые и сложные.

  1. Универсальный адаптер способен перевозить грузы, обрабатывать почву. Получается, что с помощью такого приспособления вы легко переправите домой урожай, который был собран на даче. Такие устройства пользуются постоянным спросом. Они могут быть оснащены дополнительными функциями, такими как увеличение ширины борозды или автоматическое поднятие оборудования.
  2. Простые рассчитаны исключительно на обработку почвы. Их устройство значительно проще, потому и список работы основывается всего на одном пункте.

Кроме того, адаптеры могут быть:

  • кузовными, которые могут перевозить грузы весом до 500 кг за один раз в зависимости от мощности мотора;
  • бескузовными, которые предназначены просто для максимально удобной, быстрой и легкой обработки почвы на участке или огороде. Больше всего они подходят легким мотоблокам.

Кроме того, на мотоблоки разной мощности понадобятся адаптеры разного плана: если машина не мощная и рассчитана только на обработку приусадебного участка, используется устройство с коротким дышлом. Если аппарат имеет большую мощность, то лучше сделать длинное дышло.

При подборе чертежа важно учитывать основную задумку устройства. Так, мотор силового агрегата, который вращает передние колеса, передает крутящийся момент с помощью цепи на редуктор

А вот с помощью карданной передачи — на задний мост, что заставляет крутиться и задние колеса тоже

Так, мотор силового агрегата, который вращает передние колеса, передает крутящийся момент с помощью цепи на редуктор. А вот с помощью карданной передачи — на задний мост, что заставляет крутиться и задние колеса тоже.

Во время изготовления рамы будьте особенно внимательны к устройству втулки и вилки, которые будут отвечать за то, что прицеп поворачивается легко и без препятствий. Далее немного о кузове адаптера: он изготавливается из цельного листа металла, а борта должны иметь высоту не меньше 35 сантиметров.

Дальше нужно заняться сиденьем, на котором будет располагаться рабочий. Оно должно быть монтировано к основной раме при помощи больших и прочных болтов. Примерное расстояние от начала рамы до сиденья составляет 90 см или немного меньше.
