Подставка для мотоблока для снятия колес

Однокорпусный плуг

Самая распространенная конструкция, которой оснащаются небольшие энергонасыщенные установки, — это простые однокорпусные плуги. В них имеются основные элементы:

стойка фиксирует корпус на раме, сама рама в процессе движения может опускаться или подниматься, перемещаем исполнительный орган из рабочего в транспортное положение;
лемех имеет режущую кромку, воздействующую на грунт;
отвал — это поверхность, по которой перемещается почвенный пласт при выполнении пахоты;
полевая доска стабилизирует движение всего машинно-тракторного агрегата (так называют сельскохозяйственную машину в сборе с энергосиловой установкой).

Полезные советы и рекомендации

Используя ступичные элементы для культиватора или мотоблочной техники, нужно помнить о следующих правилах. Они помогут улучшить эксплуатацию этих деталей.

Заказывая на мотоблок ступицу, стоит обязательно указать тип и модель мотоблочного устройства.
Традиционно в комплекте с агротехникой продается один ступичный комплект. Рекомендуется приобрести дополнительный комплект. Тогда при работе с разными видами навесного агрооборудования не нужно будет переставлять ступичные компоненты. В частности, это касается использования грунтозацепов. Такая «хитрость» позволит сохранить время.
Если в комплект к мотоблочному устройству идут пневматические колеса, то ступичные детали также будут идти в комплект к этой агротехнике.

Подойдут ли другие колеса?

На мотоблок можно поставить и другие колеса. Прекрасно подходят жигулевские и от «Москвича». Пользователю даже не нужно ничего менять

Если воспринимать во внимание диаметр, то он повторяет оригинальные колеса в точности. Потребуется использовать ссору, чтоб доказать элемент до совершенства

Преимуществом использования таких пневмоколеса является их стоимость, поскольку оригинальные обходятся гораздо дороже.

А вот колёса от автомобиля «Niva» не стоит применять, поскольку они слишком большие.

Первое, что потребуется — утяжелить конструкцию. Для этого внутрь ставят полуось, на нее насаживают металлические пластины с отверстиями. С наружной стороны устанавливается колпак, який будет защищать от повреждения извне. Камеру вынимают, поскольку в ней имеется необходимости. Чтобы улучшить сцепление колес с грунтом, можно натянуть на них цепь.

Назначение и разновидности

Наличие такой важной детали, как ступица, позволяет существенно улучшить маневренность вашего агрегата, качество обработки земли и других проводимых сельскохозяйственных операций. Различают 2 разновидности ступиц для колес мотоблока

Различают 2 разновидности ступиц для колес мотоблока.

Простые или обыкновенные. Такие детали характеризуются простотой конструкции и довольно низкой эффективностью – они способны только немного улучшить маневренность агрегата, вследствие чего постепенно теряют популярность.
Дифференциальные. Подходят практически для всех моделей мотоблоков, вследствие этого их еще называют универсальными. Детали с дифференциалом необходимы для моделей, в конструкции которых не предусмотрена разблокировка колес и затруднены поворотные и разворотные маневры агрегата. Такой же тип детали с подшипниками служит улучшению маневренности колесных устройств.

Диаметр и форма поперечного сечения этих деталей могут быть различными:

круглые;
шестигранные – 32 и 24 мм (встречаются также детали диаметром 23 мм);
раздвижные.

Круглые ступицы могут быть разного диаметра – 24 мм, 30 мм и т. п., в зависимости от марки и модели устройства, для колес (грунтозацепов) которого они предназначены.

Форма поперечного сечения шестигранных ступичных деталей, как логично следует из названия, представляет собой правильный шестиугольник – гексагон. Предназначение их – более плавная передача крутящего момента на колесную пару мотоблока и облегчение выполнения поворотных маневров.

Существуют раздвижные ступичные элементы из 2 деталей, входящих друг в друга. Предназначение их – то же самое, что и для других подобных элементов, плюс к этому они позволяют регулировать ширину колеи. Это осуществляется путем движения наружной трубы по внутренней. Для фиксации требуемого расстояния предусмотрены специальные отверстия, в которые вставляются крепежные элементы.

Также в практически отдельный вид можно выделить полудифференциальные ступичные элементы. Их функционирование основано на принципе передачи крутящего момента от оси на ступичную деталь при помощи выступов на этих элементах. Колесная пара не связана жестко, что позволяет совершать маневр разворота без запаса хода, практически на месте.

Классификация плугов

1.3. По способу вспашки

вразвал, между двумя смежнымы рядами после выполнения пахоты в разных направлениях движения мотоблока образуется глубокая борозда;
всвал, между двумя рядами образуется гребень из двух сваленных друг на друга пластов почвы;
гладкая, при подобной обработке каждый последующий слой ложится в одну и ту же сторону. Поверхность поля ровная.

1.4. Лущильные, оборотные лемешный, дисковые

Лущения — это специальный вид пахоты на небольшую глубину. Оборот пласта незначительный.

Оборотные лемешный плуги предназначены для двусторонней пахоты.

Дисковые плуги выполняют обработку почвы, при высокой вязкости пласта.

Для мотоблока приспособления: ходоуменьшитель, мульчер и противовес своими руками, колеса для культиватора – размеры и чертежи

Если раньше боронить и пахать приходилось практически вручную, с использованием минимального количества вспомогательных инструментов, то теперь это можно было делать с помощью специальной техники. В данном случае, речь идет о мотоблоках – агрегатах, являющихся полноценными помощниками в условиях сада и огорода. Однако, стоимость всех этих оборудований достаточно высока, учитывая еще и стоимость самого мотоблока, поэтому многие мастера приспособились изготавливать новые самоделки того или иного технического средства.

Неудивительно, что рост подобного интереса к данной технике был сопряжен с использованием различного дополнительного оборудования прицепного и навесного типа (КУН), которые значительным образом расширяют функциональность мотоблока.

Какие бывают плуги мотоблока

Мотоблок можно оснастит плугами разного типа. Основными являются:

однокорпусный. С минитрактор, имеющими широкий восторг могут агрегатировать не один, а два или три корпуса. Рабочая ширина захвата может достигать 90 см и более;
реверсивный (оборотный). Для упрощения схемы движения и предотвращение образования свальных или развальных борозд используется рабочий агрегат, образующий отвал в одну сторону при движении мотоблока (Мототрактора) в обоих направлениях;
роторный. В конструкции используются несколько отвалов, вращающихся щодо вертикальной оси (привод от ВОМ).

Важно! Чем сложнее конструкция, тем она более функциональная. Но и цена также увеличивается

Ступицы для мотоблока: как изготовить своими руками?

Необходимость данных приспособлений для мотоблока неоспорима. Разные виды таких элементов конструкции используются для мототехники. Их можно приобрести на рынке мотоблочной техники либо сделать собственноручно. Данный процесс не вызовет затруднений, если точно следовать инструкциям. Достаточно просто сделать ступицу для мотоблока своими руками, используя следующий чертеж.

При изготовлении детали вручную лучше всего использовать материалы наивысшего качества. Существует необходимость того, чтобы элемент был прочным, так как на него ложится большая нагрузка при эксплуатации.

Ступицы для мотоблока – это нужный элемент, чтобы установить на агрегат пневматические колеса или металлические грунтозацепы. Он относится к навесному типу оборудований. Основное его назначение – это агрегатирование к мотоблочной технике пневматических или металлических колес с зацепами.

В данной статье мы детально расскажем о том, что такое ступица для мотоблока, какие ее основные функции. Также коснемся темы того, как сделать ступицы для мотоблока своими руками, используя для этого готовые чертежи и картинки.

установка

Установить на мотоблок самодельные колеса совсем несложно. Сначала ставят утяжелитель, який дает необходимое сцепление с землей. За основу берут ходовую часть от «Жигулей». Весь процесс можно представит в виде следующих этапов:

работа с полуосью, которую необходимо установить;
убрать покрышки;
сварит шипы, расстояние между Которым должно быть от 150 мм;
закрепить все к ободу, Используя болты;
смена дисков.

Прикручивают все к родным ступицы на мотоблок, для этого можно использовать Шплинт.

Грунтозацепы МИНИ Н для окучивания

Это облегчённая версия МИНИ Н для пахоты. При окучивании почва уже подготовленная и мягкая. Поэтому имеется необходимости в столь массивных моделях.

Диаметр этого колеса по обручу составляет 24 см. А по шипам всего 28 см.
Ширина Минин для окучивания составляет 9 см. А вес всего 4, 85 кг.

Так же грунтозацепы находят применение Не только в летний период, но и в зимний:

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

Часто переоборудование требует мотоблок, когда давление колес на Мотоблоки низкое. В этом случае пользователь желает поставит новые колеса на мотоблок, чтоб улучшить качество пахоты земли.
Для вспашки не подходят резиновые покрышки, Которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, Которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, Которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Усилитель оси мотоблока GBM-067-30

Описание

Усилитель осей мотоблока используется для снятия части нагрузки с выходных ведущих валов мотоблоков, за счет установки дополнительных двух закрытых 206 подшипников прямо рядом с колесами, которые забирают и передают нагрузку через пластины, уголки и трубы прямо на раму мотоблока, за счет чего снижается часть нагрузки с внутренних подшипников и механизмов редуктора мотоблока и ведущих валов, предотвращается таким образом искривление валов и износ подшипников и внутреннего раздаточного механизма редуктора мотоблока. Отличное решение для мотоблоков на которые смонтированы передние адаптеры, когда на ведущие оси осуществляется дополнительная не рассчитанная изначально заводом изготовителем нагрузка. Так же нужно учесть что данный узел заменяет собой стандартные удлинители и стандартные ступицы мотоблоков, но намного превосходит из по качеству и толщине металла. Удлинитель оси и втулка ступицы изготовлены из цельного кругляка диаметром 40 мм, материал качественная Ст.35 (против заводских из 38х4 трубы), посадочный размер на ведущие оси мотоблока выточены резцом для плотной посадки на вал редуктора с минимальным зазором 25+0,15 или 30+0,15 мм (у стандартных заводских втулок из трубы огромные зазоры) так же фланец ступицы выточена из пластины толщиной 10 мм, с центровочным буртиком для центровки колес с соответствующей разболтвокой под колесо Заказчика (как пример ниже на фото показано под колеса а/м Ока — Разболтовка 3х98 и буртик диаметром 58 мм высотой 4 мм для центровки колеса и снятия нагрузки с крепежных болтов колеса). Толщина несущих пластин 8 мм. (Перед заказом требуется корректировка и согласование всех соединительных размеров, под соединительные размеры и колею Вашего мотоблока, а так же соединение для колеса)Разболтовка ступиц мотоблока: — Для колес а/м Ока 3х98, Диаметр буртика 58 мм; — Для колес а/м Ваз 4х98, Диаметр буртика 58 мм; — Для колес а/м Нива 5х139,7, Диаметр буртика 98 мм; — Для стандартных колес мотоблоков 4х100, 4х110 или 5х120, Диаметр буртика 80 мм;буртика 80 мм.

Основные марки мотоблоков на которых применяется данный усилитель осей: — Усиление осей мотоблока Нева; — Усиление осей мотоблока Каскад; — Усиление осей мотоблока Ока; — Усиление осей мотоблока Целина; — Усиление осей мотоблока Салют; — Усиление осей мотоблока Weima.

Усилитель оси мотоблока салют

Чертежи осей и валов к мотоблоку

Усиление оси мотоблока

Ведущая ось мотоблока

Как сделать ось для мотоблока

Усилить оси мотоблока Нева

Разгрузка осей мотоблока

Ось для мотоблока каскад

Ось для переднего адаптера мотоблока

Комплект поставки: Усилитель оси мотоблока GBM-067-30 — 1 к-т; Паспорт на изделие — 1 шт.

Аналогичные названия данного изделия: — Ось мотоблока Нева; — Ось прицеп мотоблока; — Усиление оси мотоблока; — Как усилить ось мотоблока; — Разгрузка осей мотоблока; — Ось для переднего адаптера мотоблока; — Ведущая ось мотоблока.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

Основная движущая сила, т.е. двигатель.
Трансмиссия.
Ходовая часть.
Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
Стартер, обеспечивающий раскрутку коленвала.
Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
Система зажигания, которая производит искру на свече зажигания.
Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
Однодисковое или многодисковое сцепления сухого или мокрого типа.
Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между парой колес, что позволяет регулировать размер колеи мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

Рычаги, руль и переключатели скоростей.
Управление сцеплением.
Рычаг или кнопка остановки двигателя.
Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Приспособления для подъёма мотоблока.

dublerr написал: Подсунул,чуть дернул на себя и все!

dublerr , А, за корпус редуктор не лучше будет цеплять мб? Тут на фото нагрузка на подшипники ведь.

Аркадий написал: А, за корпус редуктор не лучше будет цеплять мб? Тут на фото нагрузка на подшипники ведь.

Так, выбрасываем подставку и опускаем МБ с небес на землю. Насколько разгрузились подшипники?

Пока будешь переобуватся и повреждаются подшипники.

Аркадий написал: Пока будешь переобуватся и повреждаются подшипники.

А вот корпус уж точно при переобувке лопнет.

Почему? Лапы шире, и за масивную часть.

Аркадий написал: Пока будешь переобуватся и повреждаются подшипники.

Аркадий , через колеса или фрезы на подшипники воздействуют силы во стократ сильнее чем от опор подъемника. Не переживайте за них.

Лопнет, лопнет. но не в этой жизни. А если серьёзно, то на корпус опираться сподручнее..Не будет щемить при переобувке.

Alexandr063 , Так зачем тогда на оси? На корпус если делать, то можно крутить валы, а так не получится

Ну так и я о том же.

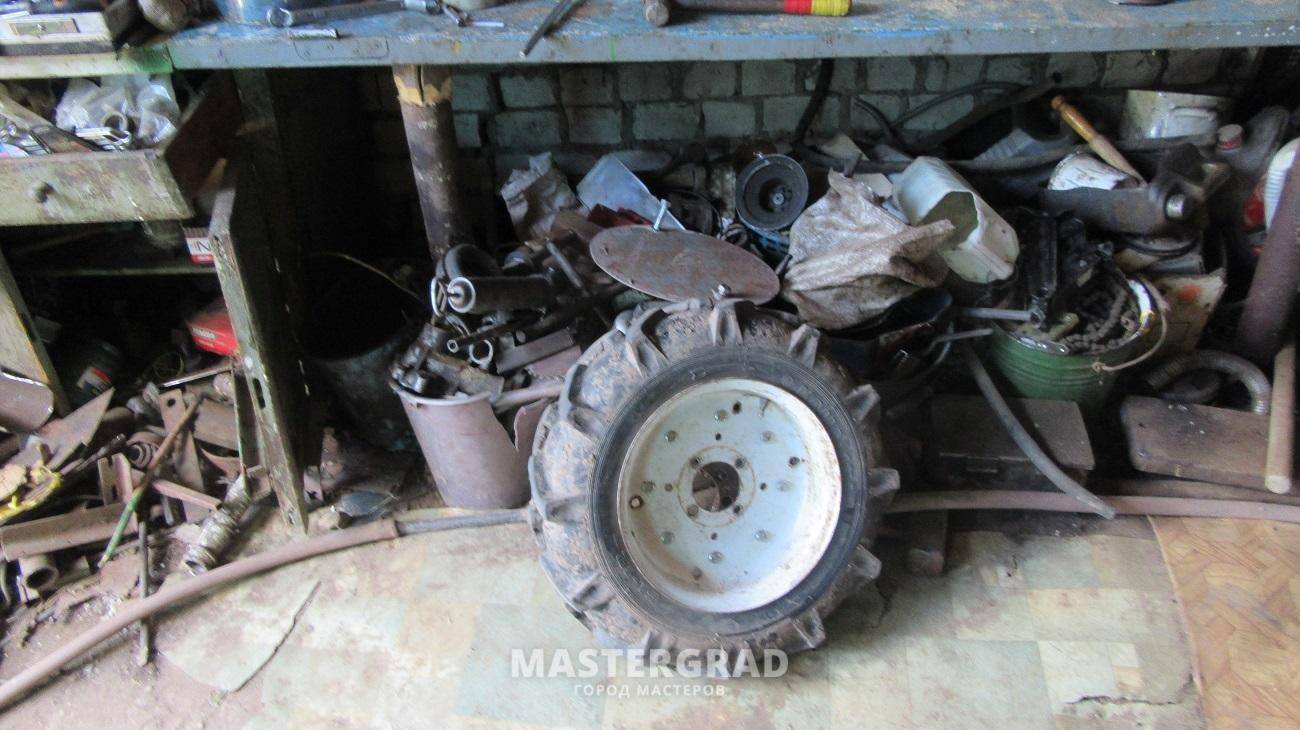

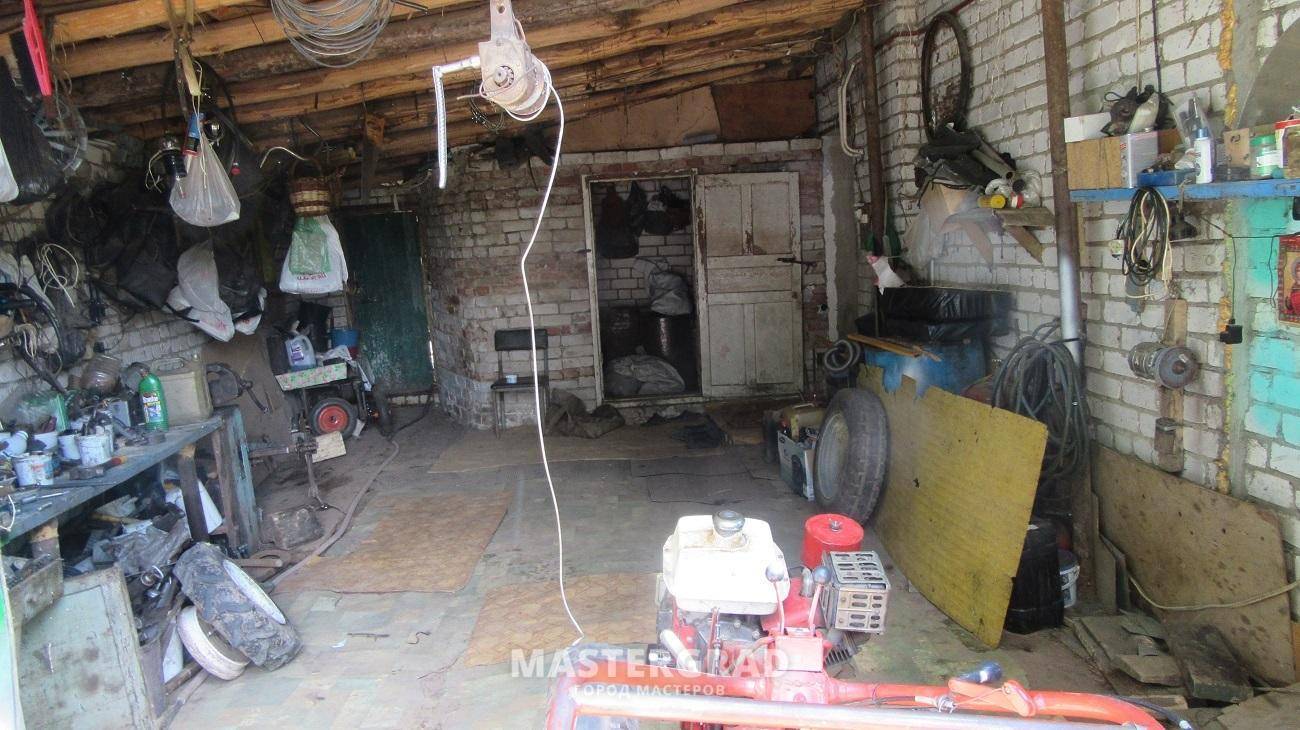

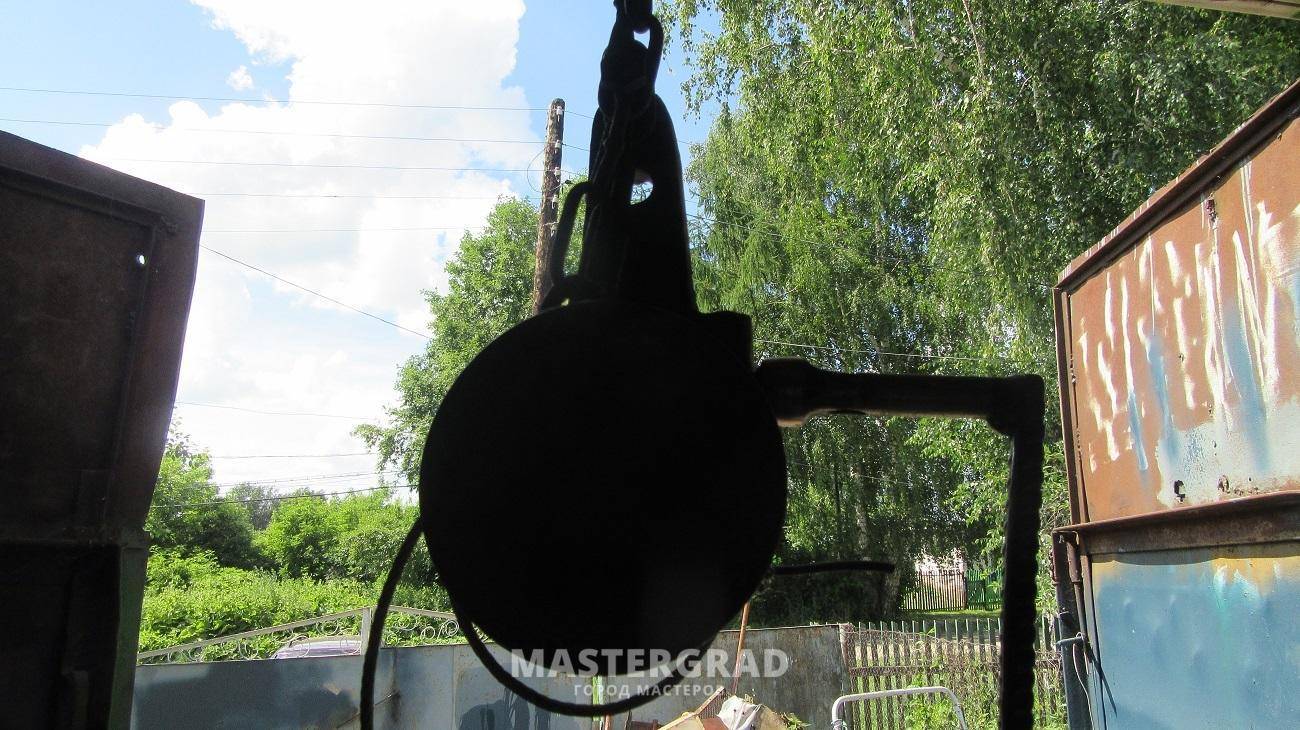

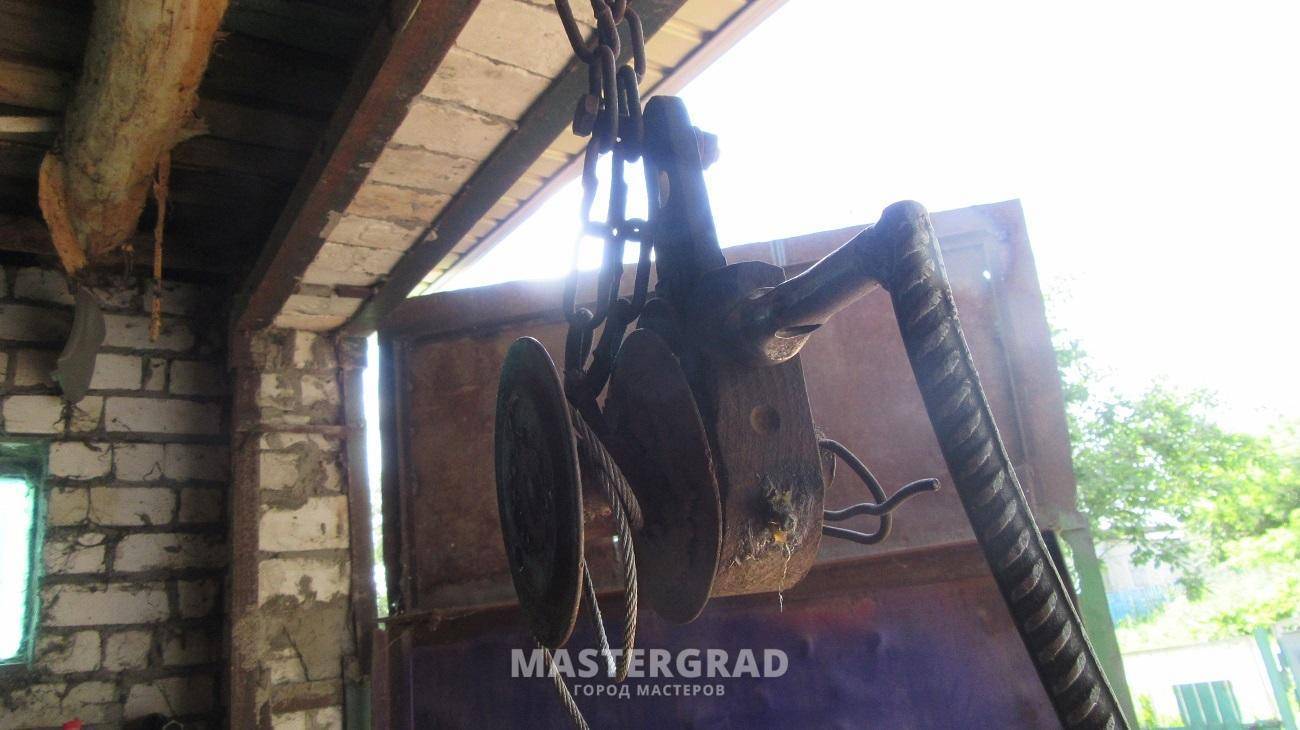

Для смены колес применяю КАМАЗовскаю трещетку, лебедку.

для переобувки колес на лабутены применяю жену или сына, кто-то из них клонит мотоблок на одну строну через заднюю опору и мотоблок одно колесо поднимает, все быстро просто и удобно

Самодельные устройства для мотоблока

Говоря проще, приобретая агрегаты для одного мотоблока, гарантировать их работу на другом очень сложно. Однако при наличии желания и определенного багажа знаний, многие дополнительные устройства можно изготовить самостоятельно.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

Металлическая несущая рама.
Сцепка.
Поперечная штанга.
Раскосы.
Ходовая часть.
Органы управления.
Сиденье.

Чаще всего дополнительные агрегаты к адаптеру мотоблока крепятся посредством одинарной сцепки. Также необходимо подумать об управлении оборудованием, и оптимальным вариантом в данной ситуации окажется рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

Благодаря наличию талперов появляется возможность регулировать угол наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прикладываемое во время работы усилие.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

Сварную раму.
Лемех.
Барабан-очиститель.
Редакционный узел.

но при этом притупить все кромки, чтобы не повредить клубни

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Наиболее сложным в изготовлении является барабан-очиститель, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи, в свою очередь, устанавливаются на специальные стержни, а затем готовый элемент крепится на двух осях. В результате достигается максимальная подвижность.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

http://machinspec.com/selskoxozyajstvennaya/motoblok/samodelki-2.htmlhttp://mastergrad.com/forums/t240715-prisposobleniya-dlya-podema-motobloka/?page=4http://moymotoblok.ru/samodelki/samodelki-dlya-motobloka-svoimi-rukami/http://sotka.guru/stroitelstvo/navesy/kak-sdelat-navesnoe-oborudovanie-dlya-motobloka-svoimi-rukami.html

голоса

Рейтинг статьи

Как сделать своими руками

В самодельном домкрате длины рычага до сгиба 60 см, ручка – 16 см (может быть больше или меньше). Ширина устройства – около 25 см от края до края. Такая длина нужна для того, чтобы фрезы не становились на пруток. С этими габаритами домкрат будет очень устойчивым. Высота плеча – со стойками 30 см (она может быть меньше – в зависимости от диаметра колес). Ширина между уголками – 14 см (она обусловлена шириной редуктора). Слишком широко делать стойки нежелательно, так как это помешает правильной и безопасной установки блока.

В этой самой примитивной конструкции есть один нюанс. Угол между рычагом и плечом ни в коем случае не должен быть прямой (90 градусов). В этом случае мотоблок будет все время стремиться уйти в обратное положение. Угол должен быть острым. Центр оси должен заварен ближе к ручке. Оптимальный угол составляет примерно 80 градусов, только так можно добиться устойчивости конструкции, а мотоблок не будет опрокидываться обратно.

В правильно созданной конструкции при подъеме мотоблок будет стремиться опереться на ручку (60 см). Таким домкратом очень удобно пользоваться: агрегат будет подниматься одним пальцем. Достаточно приподнять рычаг, и машина будет приподниматься на площадь опоры.

Можно также усилить плечо. Однако, как показывает практика, в этом нет необходимости.

Для самодельного домкрата идеально брать полую трубу с сечением 25 мм и с толщиной стенки 2 мм. Уголки нужно брать 20х20: они идеально подходят для домкрата и хорошо привариваются. Приваривать уголки нужно так, чтобы их внешний размер равнялся около 70 мм, а внутренний размер – 60 мм. В таком случае мотоблок не будет слетать.

Вместо уголков можно взять трубы меньшего диаметра и соответственно согнуть их с помощью тисков.

Народные умельцы советуют также изготавливать домкрат из «Жигулей». Такое самодельное приспособление очень простое и одновременно надежное. С ним работать с мотоблоком будет легко и удобно.

Готовый подъемник будет легко и удобно удерживать мотоблок при смене колес и других элементов

Помните, что при выполнении сварочных работ важно неукоснительно придерживаться правил техники безопасности. Трубы рекомендуется брать диаметром не меньше 25 мм, так как они достаточно прочны, чтобы выдерживать большой вес, да и человеку не придется прикладывать огромных усилий

Таким образом, сделать домкрат на мотоблок своими руками не представляет ничего сложного.

Ступица колеса мотоблока: актуальные виды

На данный момент на рынке можно отыскать:

обыкновенные приспособления;
ступицы дифференциальные.

Причем последний элемент пользуется наибольшим спросом, поскольку он считается универсальным. Ступицы необходимы в том случае, если мотоблочные машины не дополнены функцией разблокировки колес, а сама процедура разворота/поворота довольно проблематична. С помощью дифференциала для мотоблока можно сделать буквально один оборот до упора, что повышает уровень маневренности. Он осуществляет блокировку одного колеса, поэтому независимое колесное движение создает условия для размеренных поворотов. Даже без участия человека и применения физической силы, в конце рядка агрегат может оперативно повернуться на 240 градусов и продолжить свою работу. Зачастую культиваторы стандартно укомплектованы указанными деталями, но снимать их каждый раз во время работы довольно неудобно, поэтому желательно сразу приобрести еще одну пару. Такой ход позволит сэкономить время оператора и снизить давление, оказываемое на базовые элементы.

Что касается классификации по диаметру, то здесь представлены:

раздвижные;

шестигранные;
круглые.

Причем шестигранные представлены в двух вариантах: 24 и 32 мм.

Дифференциал для мотоблока — как работает и на что способен

Запись дневника создана пользователем CaimanTeh, 26.02.15 .799,

Для демонстрации дифференциалов, Денис повертел мотоблок туда-сюда. Демонстрация была короткой, однако данная опция заинтересовала участников темы Мотокультиваторы Pubert &Caiman

В теме вроде бы быстро разобрались что это за дополнительные дифференциалы для мотоблока, но раз вопрос возник, то я решил сделать небольшой фотоотчёт. После съёмок демонстрационный мотоблок с дифференциалом был с бензином и маслом, поэтому его отогнали в помещение сервиса. Там тесно, вокруг много другой техники, поэтому покрутить его не получилось. От Caiman Vario мне досталась лишь фотография.

Дифференциал для мотоблока Caiman Vario

Итак, вот эти дифференциалы, а точнее полудифференциалы установленные вместе со штатными резиновыми колёсами размером 4.00-8. (Комплект из двух полудифференциалов называется «Дифференциалы с удлинителями для мотоблока VARIO/Q Junuor/Q Max» и имеет код R0101.)

Необходимые материалы и инструменты

Чтобы усовершенствовать мотоблок, приделав к нему домкрат, нужно иметь специальное оборудование – сварочный аппарат, болгарку и дрель. Чтобы изготовить ножничный домкрат, можно переделать винтовой, а можно сделать устройство из созданных ранее деталей.

Также для домкрата необходимы обычные или шестигранные трубы разных габаритов. Связь между ними создается при помощи реечного механизма.

Необходимость создания самодельного домкрата обусловлена тем, что самостоятельно очень неудобно менять колеса и фрезы мотоблока. Приходится удерживать его одной рукой и другой пытаться снять колесо, которое часто трудно снимается. Когда тяжело работать физически, агрегат может упасть, да и в такой ситуации очень легко надорвать себе спину. Домкрат – это удобное приспособление для подъема машины, которое легко можно сделать своими руками из подручных материалов.
