Сферы применения
Пористая резина – это оптимальный материал для создания прокладок и других деталей, которые могут быть использованы в самых разных отраслях промышленности, например, резиновых употнителей. Эту резину применяют на оборудовании, применяемом в нефтегазовой, нефтеперерабатывающей и химической промышленности.
Сферы применения пористой резины
Ни одно транспортное средство не может обойтись без применения пористой резины в качестве прокладки для дверей и люков автомобилей. Наличие пор в теле листа позволяет обеспечить использование этого материала не только для герметизации помещений или деталей, но и для гашения излишней вибрации, шума.
Использование уплотнительных элементов из этого материала позволяет обеспечить тепло- и гидроизоляцию в дверных и оконных конструкциях.
Примение резины
Резина для уплотнения – универсальный прокладочный материал, находящий применения в самых разнообразных отраслях. Такую резину удобно использовать в судостроении, нефтегазовой и химической промышленности, самолетостроении, при строительстве различных сооружений и конструкций. Свойства данного пористого вещества таковы, что его можно использовать в разных целях – не только для уплотнения, но и для герметизации, шумовиброизоляциии и теплоизоляции.
Уплотнительная резина обладает хорошими качествами долговечности, благодаря чему может продлить срок службы машин, приборов, мостов и сооружений. Материал изготовляется в различных формах – это могут быть листы, рулоны или самоклейка. Современные технологии позволяют производителям выпускать пористую резину не только черного, но и белого цвета.
Резиновый материал в рулонах обладает уникальными свойствами, благодаря которым она нашла применение в разных сферах промышленности. Преимущественно материал используется в качестве уплотнительных элементов для неподвижных соединений. Также из такой резины получаются замечательные герметизирующие прокладки. В области электроприборов ее применяют в роли электроизоляционного слоя. Материал может использоваться в различных агрессивных средах: под воздействием ионизирующих излучений, в топливной и воздушной среде.
Пористая резина
Пористая резина, мягкая резина – это эластичный материал, который подразделяется на несколько типов в зависимости от основы (каучуки EPDM, SBR, NBR, CR — полихлоропрен), пор (замкнутые, сообщающиеся и смешанные). Свойства пористой резины зависят от того какими свойствами обладает полимерная основа, а так же от плотности, состава и структуры пор.
Размер пор изменятся от приблизительно 0,4 мкм, такая резина называется микропористой до 0,4 мм. Объем пор в общем составе резины, в зависимости от вида резины, может варьироваться от 20% до 80%.
По сравнению с монолитной, пористая резина имеет ряд преимуществ. Так, она обладает повышенной упругостью, мягкостью, высокими амортизирующими, шумовиброизоляционными свойствами.
Мягкая резина с равным успехом эксплуатируется как в тропическом климате, так и в умеренном. Резины EPDM и Неопрен CR можно использовать даже в районах крайнего севера.
Виды пористой резины
Пористая резина может называться по-разному: пенорезина, мягкая резина, губчатая резина, пористая техпластина, ячеистая резина. Этот материал изготавливается в нескольких видах:
- Техпластина пористая — для применения в строительстве, судостроении, машиностроении.
- Пористая техпластина пищевая — применяется там, где существует контакт с пищевыми продуктами.
- Техпластина вакуумная – служит для прокладки неподвижных соединений в том числе и в вакуумных установках.
- Мембранное полотно или техпластина резинотканевая – из нее как правило изготавливаются диафрагмы, прокладки и всевозможные плоские прокладки.
- Самоклеющаяся пористая резина – используется в автомобильной промышленности и как утеплитель для окон, дверных проемов и пр.
Производство пористой резины из каучука:
Суть данного процесса в пластикации каучука и добавлении в него всех ингредиентов входящих в рецепт. Исключение составляют лишь порообразователи. Эти вещества вводятся в общую массу компонентов в последнюю очередь.
https://youtube.com/watch?v=5pHI1xXMy8c
Как правило, полученная смесь состоит из каучука на 80%. Пластичность этого компонента определяет качество пористой резины.
Обычно производители стараются использовать натуральный каучук, поскольку если его заменить синтетическими каучуками, например, сополимерами бутодиена на основе нитрила акриловой кислоты или полимерами бутодиена дают в итоге низко прочные вулканизаторы. Чтоб этого не произошло в синтетические каучуки добавляется технический углерод.
Порообразователи – это вещества, которые разлагаются при более низкой температуре, чем температура вулканизации и выделяют газы. Тип пористой резины зависит от типа порообразователя, а так же от количества парообразующих органических или неорганических веществ которое может составлять от 2 до 30%.
В смесь ингредиентов порообразующие вещества добавляют при температуре 40-60 °С.
После того, как порообразующие вещества добавлены, приступают к обработке полученной смеси на шприц машине или на коландре. Происходит это при более низком температурном режиме.
Вулканизация проводится в условиях как постоянной, так и меняющихся температур. Высота температурного режима, а так же время процесса вулканизации зависит от толщины изделия, состава пористой резины, ускорителей и типа порообразующего вещества.
Современные технологии позволяющие варьировать химический состав смеси, пластичность каучука и вулканизации, дают возможность получать пористую резину с различными характеристиками. Она может быть мягкой и твердой, с различным диаметром пор и пр.
Вулканизация пены происходит в специальных формах, а после промывки пористую резину сушат и подвергают обработке.
Пористую резину используют в изготовлении деталей служащих:
- уплотнителями защищающими соединения от пыли,
- амортизаторами при ударе,
- для компенсации зазора.
- гидровиброшумоизоляции
Пористая резина используется:
- При сборке в качестве уплотняющего материала;
- В машиностроении и приборостроении, самолетостроении, как амортизирующий и виброизолирующий материал.
- В качестве звукоизоляции на металлических листах и каркасах.
- В упаковочной таре как противоударная прокладка.
- В изготовлении спинок для сидений.
- В производстве бытовой техники, как электроизоляционный материал.
- В производстве топливных баков.
Полезные качества
Пористая резина:
- не теряет своих свойств под воздействием агрессивных химических веществ, масел и горючего;
- прочна, не разрывается даже при огромных нагрузках, мало деформируется и быстро «восстанавливается» после сильных точечных ударов;
- лучи солнца ее не портят, а кислород и вода (в том числе и соленая морская) не исстирают и не окисляют;
- такая резина – хороший гидроизолятор, коэффициент впитываемости воды у нее очень низок – всего около 2% от своего веса;
- не горит и не замерзает – выдерживает экстремально низкие (до -50) и сверхвысокие температуры (до +110);
- ее можно применять не только в районах, где преобладает умеренный или субтропический климат, но и в зонах с резко континентальным климатом;
- не портится в условиях вакуума, на нее практически не воздействует радиоактивное излучение;
- мягкость и эластичность вспененной резины защищают от травм, смягчают удары, поэтому ее используют в качестве обивочного материала в салонах авто- и авиатранспорта и вагонах поездов;
- ее легко мыть – можно обойтись простой водой, не использовать едкие щелочные вещества;
- материал хорошо поддается обработке, из него несложно изготавливать детали нужного размера и формы.
Ячеистая резина из вторсырья также:
- Очень прочная – ее можно применять на заводских складах и промышленных зонах.
- Эластичная и отлично сцепляется с самыми разными видами поверхностей – металлом, пластиком, керамикой. Такой материал используют на тротуарах, лестницах, пандусах, подножках транспорта и детских площадках.
- Не скользкая, очень быстро впитывает влагу и высыхает. Хорошо подходит для бассейнов, аквапарков, саун, пирсов и территорий около фонтанов.
Сферы применения резинового материала
Ячеистую вспененную резину, произведенную из вторсырья, применяют в качестве уплотнителя, амортизатора и утеплителя:
- В транспорте, в гражданской и военной авиации в качестве «гасителя» ударов, толчков и колебаний. В частности их используют для виброизоляции на кузовах железнодорожного и автомобильного транспорта для защиты от камней и грязи. Также резину применяют в кабинах и вагонах, чтобы смягчить вибрацию сидений для пассажиров.
- В машино- и приборостроении в качестве уплотнителей, а также амортизаторов. В этих отраслях резиновый вспененный материал применяют, чтобы сделать движущиеся детали различных механизмов ударостойким, защитить их от попадания влаги и пыли, предотвратить трение между неподвижными деталями, компенсировать зазоры.
- В бытовой технике (в стиралках в качестве электроизолятора).
- В кабельных и теплотрассах, водоочистных сооружениях, нефте- и газопроводах, а также баках и резервуарах для гидроизоляции и в качестве заполнителя швов во фланцах труб.
- В строительных работах – с помощью губчатого материала от вредных звуковых вибраций ограждают металлические листы и каркасы. Его также используют для звукоизоляции стен.
- В пищевой промышленности (прокладки на упаковках, защищающие тару от падений и ударов).
- Для уплотнения окон и дверей. Ячеистый вспененный материал защищает створки от повреждений, не дает холоду проникать в помещение.
Кроме прокладок, утеплителей и уплотнителей из вспененной резины также производят бытовые шланги в виде трубок, обувную подошву, ею наполняют автомобильные покрышки.
Свойства и характеристики резинового материала
Губчатая резина, которая изготовляется на основе латексов и каучуков, обладает массой полезных свойств. Применяется при изготовлении спинок сидений, для виброизоляции и амортизации в сфере машиностроения и приборостроения. Также используется в качестве прокладки в таре для упаковки. Материал может эксплуатироваться в температурном диапазоне от -50 до +70 градусов Цельсия. Его толщина может быть от трех до тридцати миллиметров. Резина, выпускаемая в пластинах, достаточно часто покрывается двумя пленками, образующими заслон пор.

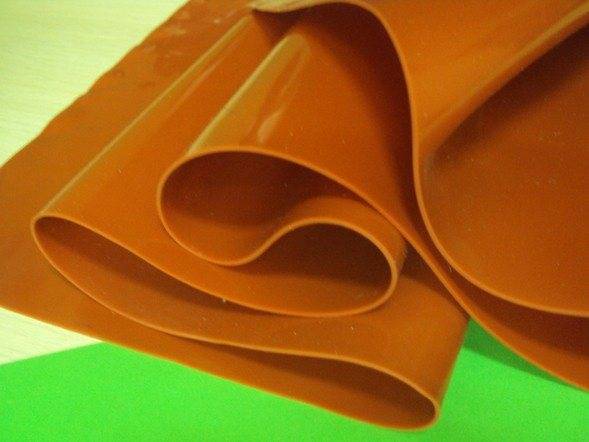

Резина силиконовая – еще одна разновидность универсального прокладочно-защитного материала. Она обладает обширным набором положительных технических характеристик. Одной из таких характеристик выступает свойство термостойкости. Эластичность и подвижность данной резины не теряется в температурном диапазоне от -100 до +250 градусов Цельсия. Материалу свойственна устойчивость в негативному воздействию щелочей, солей и кислот.
Мягкая резина, называемая силиконовой, представляет собой гибкий и легко сжимающийся материал с закрытыми порами. Наибольшее распространение она приобрела в качестве уплотнителя, термозащиты, подложки для прессования. Различают несколько разновидностей мягкой пористой резины. Отличие составляют добавки в состав, предполагающие усиление тех или иных свойств. К примеру, в некоторые разновидности добавляется фтор, стеклоткань или пламягасящие элементы.
Производство пористой резины – процесс достаточно простой, требующий только наличия необходимого оборудования. Сначала полимерная основа смешивается с различными химическими добавками, выступающими в роли ингредиентов. Затем начинается непосредственно сам процесс производства, в ходе которого с помощью пенообразователя на специальном оборудовании под воздействием температуры и получается пористая резина.
технические характеристики
МАРКИ ГУБЧАТОЙ (ПОРИСТОЙ) РЕЗИНЫ
ПЛАСТИНА ПОРИСТАЯ ТЕХНИЧЕСКАЯ С ДВУМЯ ПЛЕНКАМИ, ТУ 38 105867-90 для изделий, эксплуатирующихся в районах с умеренным и тропическим климатом, а при определенных условиях эксплуатации – в районах с холодным климатом. “Двух пленок” вы не обнаружите в резине, т.к. эта формулировка означает, что поры на поверхности пластины закрыты.
Пластина может использоваться в следующих направлениях: уплотнение разъемных соединений, для амортизации и виброизоляции в приборостроительной и машиностроительной отраслях, изготовление деталей вырубным способом, уплотняющая звукоизолирующая прокладка на металлические листы и каркасы на звукоизолирующих капотах дизелей, прокладка на упаковочной таре, изготовление спинок для сидений, электроизоляционная прокладка в стиральных машинах, уплотняющая прокладка в замках кассет для крепления кабельных трасс, уплотнение дверей в станциях управления и т.п.
Пластина пористая техническая выпускается следующих типов:
1 группа автоклавная – самая мягкая из данного типа,
1 группа прессовая – следующая по мягкости + более стойкая к отрицательным температурам, чем пластины данного типа. Возможна к поставке толщиной до 60мм.
2 группа прессовая – если можно так выразиться в случае пористых резин, то это самая жесткая (правильнее – плотная) из пористых резин.
ГУБКА Р-29 ТУ 38105121-91 предназначена для использования при изготовлении топливных баков и в качестве амортизационного материала в самолетостроении. Губка Р-29 может работать в условиях умеренного, тропического климата и Крайнего Севера. В отличие от прессовой и автоклавной резины очень мягкая (самая маленькая плотность среди пористых технических резин). Губка Р-29 имеет гладкую поверхность в сравнении с прессовой 1 и 2 группы. Р-29 – самая дорогая пористая пластина.
РАЗМЕРЫ ГУБЧАТОЙ (ПОРИСТОЙ) РЕЗИНЫ
Стандартный размер поставки от 620х620мм(±) до 700х700мм(±), однако допускает некоторое количество обрезков в одной упаковке (стандартная упаковка порядка 30кг).
Размеры пластины автоклавной: длина и ширина не менее 200х200мм(±). В исключительных случаях, по согласованию с потребителями допускается поставка пластин без удаления внешне видных отклонений с максимальными размерами листов (800-900)х(1100-1300)мм(±).
Губка Р-29 выпускается толщиной 3 мм; 5,5 мм; 11мм и шириной не менее 500мм(±).
Подробная информация в нашей электронной системе www.agent-itr.ru
ПРИМЕНЕНИЕ ГУБЧАТОЙ (ПОРИСТОЙ) РЕЗИНЫ
Изделия из пористой (губчатой) резины широко применяются как в производстве, так и в быту для изготовления уплотнений различного ряда соединений, в качестве амортизаторов в самолетостроении и машиностроении, для изготовления вырубным способом деталей (за исключением склеенной и пластины 2 группы свыше 8 мм).
ИНТЕРЕСНЫЕ ФАКТЫ ГУБЧАТОЙ (ПОРИСТОЙ) РЕЗИНЫ
→ Измерить толщину пористых пластин очень сложно, так как даже небольшое нажатие штангенциркуля приводит к существенным изменениям показателей.→ Пластины пористые первой и второй группы на поверхности имеют следы, образующиеся в результате прессования (мелкая сетка).→ Изготовить пористые пластины большой толщины невозможно, поэтому пластины больших толщин поставляются в склеенном виде (для автоклавной выше 12мм, а для прессовой I группы выше 20мм). К примеру, пластина I группы прессовая толщиной 40мм будет состоять из двух прочно склеенных пластин толщиной 20мм.→ Гарантийный срок хранения для пластины прессовой 1 группы – 3 года, для пластины прессовой 2 группы и автоклавной 1 группы – 4 года со дня изготовления. Гарантийный срок хранения губки Р-29 – 2 года со дня изготовления. Гарантийный срок эксплуатации – 2 года, в тропическом климате – 1 год.
Технические характеристики
Губчатую вспененную резину (которую еще называют ячеистой и пористой) обычно изготавливают в ленточной, листовой, трубочной или рулонной форме.
У материала черный цвет и 3 главные разновидности:
- Автоклавная. Ее толщина находится в районе от 3 до 80 мм, а плотность равна 150-560 кг на м3. Автоклавную резину, толщина которой больше 12 мм, производят путем склейки двух пористых резиновых пластин. Выдерживает температуру от -35 до +65 градусов. От своего естественного размера удлиняется (без деформации) на 130-150%. Эксплуатировать можно не менее 10 лет.
- Прессовая (1-й группы). Толщина – от 5 до 55 мм, плотность – 300-560 кг на м3. Прессовый материал толще 20 мм производят в склеенной форме. Допустимая температура эксплуатации – от -40 до +65. От нормального размера удлиняется на 150%. Остается пригодна не менее 7-8 лет.
- Прессовая (2-й группы). У нее толщина варьируется от 3 до 25 мм, а плотность находится в районе 520-860 кг на м3. Удлиняется на 130-150%. Использовать можно при температуре от -40 до +70 в течение 10-12 лет.
Виды листовых резиновых пластин
Основополагающим документом для производителей листовой резины является ГОСТ 7338 –90. Этот документ действует в отношении резиновых пластин, которые предназначены для производства деталей, применяемых для уплотнения неподвижных соединений, предотвращающих трения между поверхностями деталей выполненных из металла. Кроме этого, детали, выполненные из резины этого типа должны воспринимать ударные нагрузки, которые могут возникать в машинах и механизмах, работающих в разных отраслях промышленности и строительства. В этом же документы определены типы резин и условия работы, для которых они предназначены. Так, маслостойкая резина имеет три степени твердости, и может работать при температуре от – 40, до +90 градусов Цельсия. Она должна сохранять работоспособность в средах, содержащих жиры, масла, эмульсии, инертные газы и пар.
ГОСТ определяет, что в зависимости от сферы применения и условия работы, выпускают три основных типа резины технической листовой.
Резина листовая маслобензостойкая
Резина листовая маслостойкая
Тепломорозокислотошелочестойкая листовая резина
- тепломорозокислотошелочестойкая (ТМКЩ);
- маслостойкая МС;
- маслобензостойкая МБС.
Пластина резиновая ТМКЩ сохраняет работоспособность в таких средах, как – водная, кислотная, щелочная и газовая. Ее допускается эксплуатировать, в зависимости от степени твердости от – 45 до +90 градусов Цельсия.
Маслобензостойкая (МБС) листовая резина может работать в масляной или в среде, в которой присутствуют углеводородные топлива. Диапазон рабочих температур составляет от -30 до +80 градусов Цельсия.
В форме листов производят еще несколько видов резины:
- вакуумная;
- силиконовая;
- губчатая.
Техпластина листовая губчатая
Силиконовая резина листовая Техпластина листовая вакуумная
Белая вакуумная резина марки 7889 отличается следующими параметрами – она невосприимчива к воздействию высокого давления и температуры, обладают высокой упругостью и одновременно она с успехом сопротивляется сжатию. Резина ваккумная, кроме листового исполнения может поставляться потребителю в виде рукавов, шнуров и пр. К вакуумной относят и цветную резину листовую вулканизованную. Кстати, разные цвета не несут никакой смысловой нагрузки. Такую резину производят исключительно из эстетических соображений. Силиконовая листовая резина – это материал, который производят, используя высокомолекулярные веществ, в которые входят кремний и некоторые органические вещества. По внешнему виду она неотличима от той, которую производят из обычного каучука. Но ее химическая формула позволяет ей работать в температурном диапазоне от -50 до +480 градусов Цельсия. Если температура среды не более +100 градусов, то можно сказать, что детали из этого сорта резины будут работать вечно. Кстати, работа в таких экстремальных условиях длительное время не отражается на ее эксплуатационных мастерских.
Губчатая (пористая) резина – по сути, это вспененный каучук, который может быть отформован в листы и пр. Промышленность выпускает несколько марок этой продукции, которые отличаются друг от друга плотностью и областями применения. Кстати, нередко пористую резину используют для творчества.
Пищевую листовую резину производят, руководствуясь требованиями ГОСТ 17133-83. Изделия из этого материала применяют для изготовления уплотнений, которые контактируют с пищевыми веществами. Техническая пластина может быть поставлена заказчику в виде пластин определенного размера или в виде рулонов.
Варианты исполнения губчатой резины
Пористую вспененную резину выпускают в нескольких вариантах.
Листовой
С помощью специальных пресс-форм вспененный материал превращают в листы прямоугольной или квадратной формы. Размер вспененной листовой резины в среднем равен 650 на 650 мм.
Толщина у листов очень разная – от 5 до 45 мм.
Их применяют в качестве прокладок и утеплителей.
Цена такого материала — от 250 рублей за кг.
Ленточный и рулонный
Из пористой резины в виде рулонов и лент обычно изготавливают самоклеящиеся утеплители для дверей и окон, которые легко соединять с поверхностью без посторонней помощи.
Для этого просто достаточно снять защитную пленку с той стороны материала, на который нанесено клеящее вещество. Прослужить такая лента в состоянии несколько лет.
Цена обычной рулонной резины — от 120 рублей за кг.
Шнуровой
Вспененные шнуры используют в качестве теплоизоляторов и уплотнителей в самых разных сферах. Часто их делают из силикона.
Цена такого изделия начинается в среднем от 70 рублей за метр.
Виды пористой резины
Технологические возможности химических предприятий позволяют выпускать широкую гамму изделий, в основе которых лежит пористый материал. Ниже приведен краткий список выпускаемой продукции на основе ячеистой губчатой резины.
- пористая резина самоклеящаяся;
- листовая;
- резина микропористая 10мм;
- неопреновое полотно (cr 160).
Пористая резина самоклеящаяся
Самоклеящаяся пористая резина применяется на работах, связанных с обеспечением звукоизоляции, при сооружении систем вентиляции и кондиционирования. Эту продукцию выпускают в виде рулонов. С одной стороны, на поверхность нанесен специальный клеящий состав, закрытый или фольгой, или бумагой со специальной пропиткой.

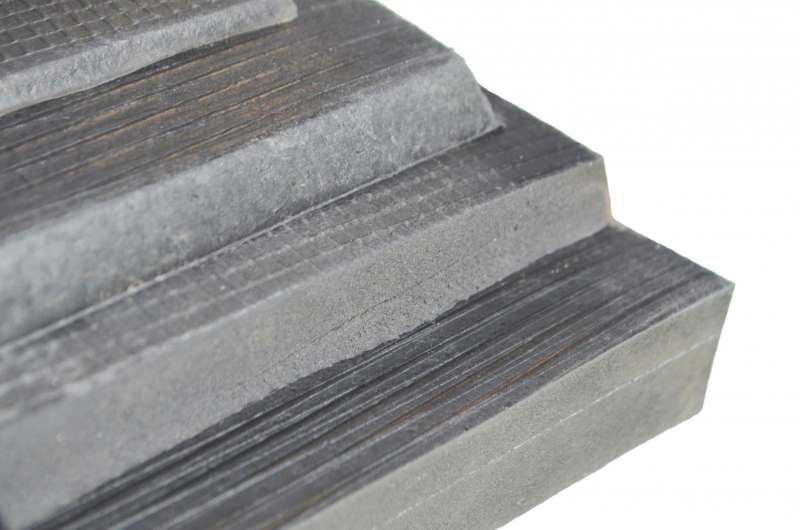

Пористая резина листовая
Листовая резина представляет собой множество связанных между собой ячеек. Причем количество этих ячеек составляет до одного миллиона в кубическом сантиметре. Для удобства применения листовую резину производят в виде пластин определенного размера и толщины.
Резина микропористая 10 мм
Резина микропористая нашла свое применение в производстве и ремонте обуви. В частности, из нее производят подошву. Ее использование в этом качестве продляет срок службы в несколько раз. Резину этого типа выпускают в листах толщиной от 2,5 до 10 мм. На ее поверхности может быть выполнено рифление в разной форме. Такое решение увеличивает ходовые свойства обуви.
