Монтажный пистолет. Забиваем гвозди в бетон

Устройство и характеристики

Строительный пистолет, исходя из своего названия, дизайном корпуса напоминает одноименное огнестрельное оружие.

У некоторых видов схож с оружием и принцип работы (пороховой вариант).

В основе инструмента лежит поршень, который, под воздействием внешней силы, выталкивает с большой скоростью крепежный элемент.

В качестве источника энергии может выступать как электричество, так и сжатый воздух, и даже пороховые газы.

Принцип работы

Все монтажные пистолеты основаны на одном принципе работы – резкое выталкивание крепежа поршнем энергией внешнего источника (сжатый воздух, горючий газ, пороховой патрон).

Самый простой монтажный пистолет необходимо после каждого выстрела вручную заряжать, и взводить.

В это ж время автоматы или полуавтоматы способны не только самостоятельно заряжать крепеж из встроенного магазина, но и обеспечивают автоматический выброс гильзы (пороховой вариант) и самостоятельное взведение механизма.

Материал

Рабочая часть инструмента изготавливается из прочного металла, в то время, как корпус может быть и металлическим, и пластиковым.

Некоторые модели для более комфортной работы имеют прорезиненное покрытие тыльной стороны рукояти.

Размеры и вес

От веса и размера пистолета зависит удобство его использования.

В зависимости от конструкции и типа инструмента, он может весить от 1,5кг до внушительных 5кг и более.

Длинна его напрямую зависит от длинны крепежа, на который он рассчитан.

Подходящие размеры гвоздей и дюбелей

В инструкции к каждому инструменту четко указано, с крепежами каких размеров он способен работать.

Также там обязательно должны быть прописаны подходящие типы крепежных элементов, а в случае с пороховым пистолетом, еще и типы используемых патронов.

Размеры крепежа всегда выбираются в соответствие с материалом основания, к которому будет производится крепление.

Инструменты только по дереву имеют меньшую мощность, но при этом могут использоваться гвозди, длина которых превышает 20см.

Пистолеты для металла требуют дюбелей меньшей длинны, однако, выбирать их следует с учетом того, что они должны хорошо прошивать насквозь.

Инструмент для бетона является самым мощным, соответственно производитель изготавливает под этот материал и крепеж, способный выдержать титаническую силу удара, сохранив при этом свою функциональность.

Как правило, он относительно короткий, но имеет большую толщину.

Пистолеты, способные прошивать бетон, смогут пробить и кирпич, так как последний обладает меньшей твердостью.

Виды и механизм работы

Рыночный ассортимент предлагает варианты таких строительных пистолетов:

• пневматический монтажный пистолет по бетону и металлу;
• газовый;
• электрический;
• пороховой.

Но для работы с бетоном используют инструменты с большой ударной силой. Поэтому при выборе учитывается, какой вид работ будет производиться и плотность рабочей поверхности. Разновидности монтажных инструментов:

Крепеж вставляется в нужную поверхность за счет давления внутри камеры, которое создает работник, нажимая пусковую кнопку.

• Газовый пистолет. Обычная комплектация включает: магазин 30 гвоздей, баллон 1000 выстрелов, аккумулятор 1500 выстрелов. Газ из баллона попадает в камеру сгорания. Забивание дюбеля происходит за счет давления, которое образуется в камере в момент нажатия кнопки и запуска поршня, толкающего гвоздь. Газовые модели предназначены для работы с твердым бетоном, но требуют дополнительного ухода и регулярной чистки.

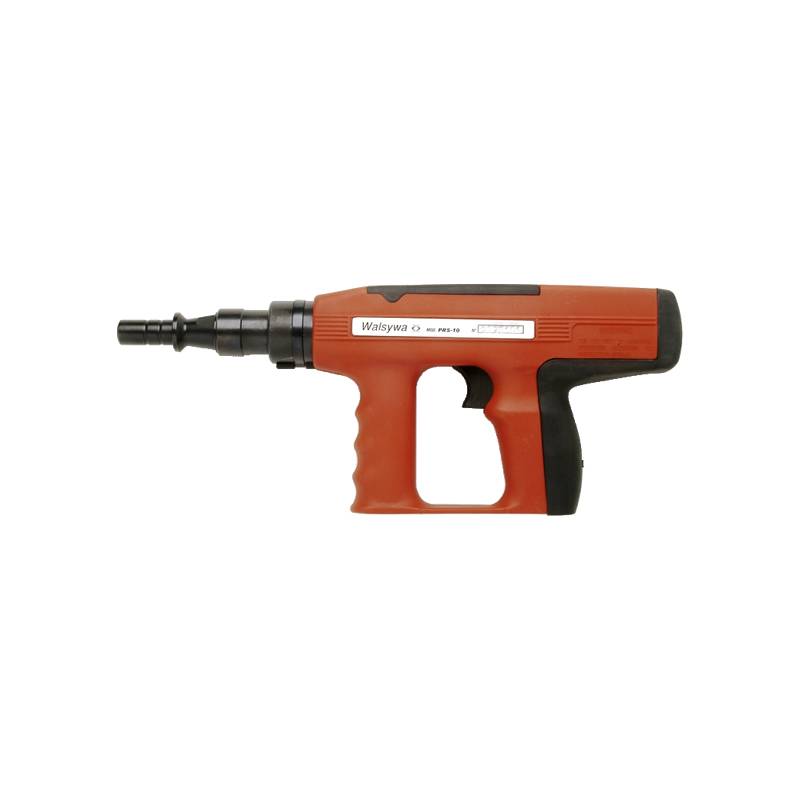

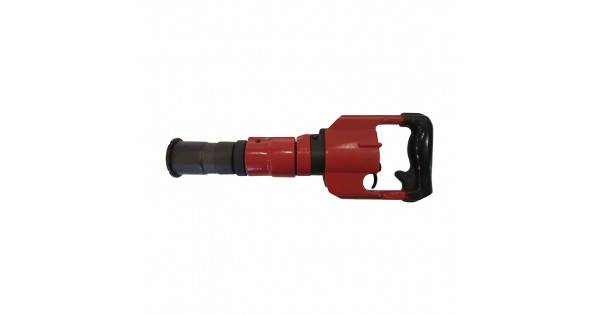

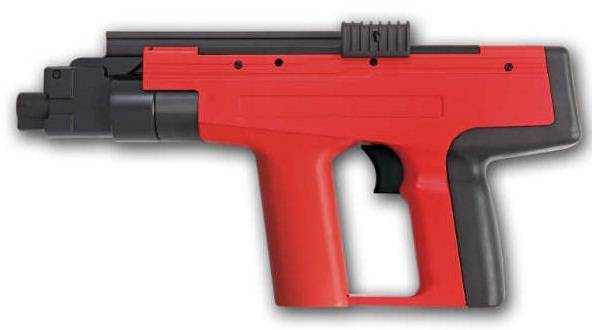

• Пороховой. Выстрел производится за счет патронов с порохом или картриджа. Каждый патрон имеет свою маркировку: зеленый — слабый выстрел, желтый — средний, красный — сильный. Цвет боеприпаса зависит от плотности поверхности материала. Механизм работы: вставляется патрон в патронник и в переднюю часть ствола дюбель. В момент выстрела пороховые газы расширяются и толкают поршень, забивающий с большой силой дюбель в поверхность.
• Пневматический и электрический пистолеты. Имеют различные характеристики удара о рабочую поверхность. Эти пистолеты делятся на сетевые и аккумуляторные. Удар этого инструмента малой мощности, но почти на всех моделях возможна регулировка ударной силы. Инструмент имеет легкий вес и низкий уровень шума.

Гвоздезабивной пистолет RYOBI R18N18G-0

Фото: market.yandex.ru

Степлер электрический Ryobi R18N18G-0 – производительный инструмент, совершающий в течение минуты до 60 ударов. Он рассчитан на использование гвоздей диаметром 1.2 мм в качестве расходников. В его вместительном магазине помещается до 105 гвоздей длиной 15-50 мм. Степлер поддерживает регулировку частоты и силы ударов, позволяя выбрать оптимальные рабочие параметры для каждого вида обивочных и отделочных работ. Функция предотвращения случайного удара, реализованная в модели Ryobi R18N18G-0, предотвращает любые случайные срабатывания инструмента и делает его эксплуатацию более безопасной. Встроенный в электростеплер светодиод освещает рабочую зону, обеспечивая продуктивную работу в условиях слабого освещения. Для питания инструмента используется литий-ионная АКБ с выходным напряжением 18 В. Такая батарея приобретается отдельно, как и зарядное устройство для нее.

Гвоздезабивной пистолет RYOBI R18N18G-0

Преимущества:

• AirStrike технология для комфортной работы
• Частота удара: 60 гвоздей в минуту
• 1600 гвоздей на одном заряде аккумулятора
• Функция предотвращения холостого выстрела
• Индикатор наличия гвоздей для контроля оснастки
• Бесключевая регулировка глубины
• 2 защитные подошвы для предотвращения царапин на материале
• 2 режима работы: единичный удар или скоростная забивка
• Удаление замятых гвоздей без дополнительного инструмента
• Не требует дополнительных эксплуатационных затрат и обслуживания

Пистолеты для других видов работ

Кроме монтажных пистолетов для забивания гвоздей, существует целый ряд строительного инструмента, который также принято называть пистолетами с приставкой, характеризующей его назначение:

• Клеевой – электроинструмент, которым разогревается и наносится термоклей.
• Технический фен для соответствующих работ.
• Для герметика – используется вместе с баллончиками герметика, которые стандартизированы и продаются отдельно, как расходник.
• Шприц-пистолет – напоминает предыдущий вариант, но имеет собственный съемный многоразовый баллончик.
• Для монтажной пены. Используется для удобного нанесения монтажной пены, баллон которой надевается вверх дном. Имеет длинный носик.
• Нейлер — более специализированный строительный инструмент.

Если хотите узнать как использовать монтажный пистолет читайте статью «Как работать монтажным пистолетом?».

Гвоздезабивной пистолет AEG B18N18-0

Фото: market.yandex.ru

Аккумуляторный гвоздезабиватель AEG B18N18-0 – это инструмент для профессионального использования. Применяется для забивания гвоздей 18 калибра (1.2 мм) в древесину. Благодаря бесщеточному двигателю инструмент имеет высокую производительность и долгий срок службы. LED-подсветка рабочей зоны освещает рабочую поверхность, обеспечивая лучшее прицеливание. В комплекте поставляются две подошвы, которые защищают поверхность материала от повреждений. Есть возможность регулировки энергии удара и глубины забивания.

Гвоздезабивной пистолет AEG B18N18-0

Преимущества:

• Светодиодная подсветка с независимым включением
• Бесшеточный двигатель
• Высокая эффективность и повышенная надежность
• Покрытие с микротекстурой
• Бесключевое удаление замятых гвоздей упрощает эксплуатацию
• Удобная поясная клипса может крепиться как справа, так и слева
• Емкий магазин для гвоздей
• Вакуумный привод – выше надежность механизма, ниже нагрузки на элементы
• Прочный корпус редуктора из магниевого сплава
• Защита от холостого срабатывания не позволит совершить выстрел, если в магазине отсутствуют гвозди
• 2 режима работы для решения задач, требующих или высокой точности, или высокой производительности забивки
• Кейс для удобного хранения и транспортировки инструмента

Коротко о главном

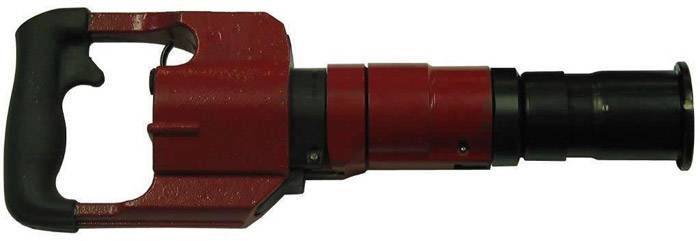

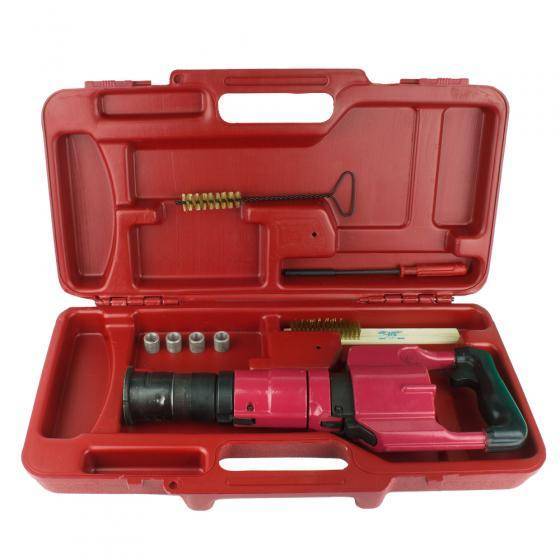

Фактически пороховой монтажный пистолет работает по принципу мини-копра: инициируемая взрывом пороховых газов кинетическая энергия направляется на головку дюбель-гвоздя, и внедряет его в поверхность бетона, камня, металла или любого другого материала. Имеет значение только твёрдость. Для бетона, например, возможности рассматриваемой оснастки ограничиваются маркой М400, а для стали – низкоуглеродистыми сталями типа Ст.2 или Сталь 15 с пределом временного сопротивления не более 380…420 МПа. Впрочем, и этого бывает достаточно для большинства строительных конструкций.

Дюбельное крепление считается хорошей альтернативой неразъёмным соединениям, которые получаются в результате проведения сварочных работ. Пристрелка происходит быстро, не сопровождается изменением механических характеристик соединяемых материалов, а сам монтажный пистолет компактен, и удобен в работе. Правда, без специального допуска с ним работать не рекомендуется.

Выпускаемые в соответствии с ТУ 14-4-1731-92 дюбель-гвозди снабжаются насадочными шайбами, увеличивающими площадь крепления и обеспечивающими центровку дюбеля, причём шайбы обязательно имеют антикоррозионное покрытие. Эксплуатационные возможности способа расширяются, если использовать дюбеля, имеющие резьбовое окончание на своём стержне: тогда присоединение может быть и разъёмным.

Последовательность пристрелки такова. Дюбель-гвоздь помещают в направляющую часть ствола порохового монтажного пистолета. Сам торец направляющей плотно прижимается к поверхности конструкции. С противоположного торца диаметр ствола увеличен: там располагается поршень, которым и производится ударное давление на дюбель. При срабатывании монтажного пистолета в канале ствола возникает давление до 300 МПа, которым дюбель разгоняется до скоростей порядка 90…100 м/с. Эпюра скоростей не носит равномерный характер. В начальный момент скорость всегда меньше. Вначале – из-за сопротивления самого дюбеля, а затем материала, куда загоняется крепёж. Это исключает возможность рикошета дюбеля от твёрдой поверхности конструкции.

Как забить гвоздь в бетонную стену: полезные советы и рекомендации

Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

Простота применения, надежность и скорость работы — вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

tutmet.ru

Пистолет монтажный DEWALT DCN692P2

Фото: market.yandex.ru

Гвоздезабивной пистолет DEWALT DCN692P2-QW бесщеточный 18В XR, 105 Дж 2 XR Li-Ion батареи. Степлер Dewalt DCN 692P2 оснащен бесщеточным двигателем, что гарантирует долгий срок службы. Он способен забивать гвозди длиной 90 мм в мягкое дерево и длиной 63 мм в твердое дерево. Модель работает в двух режимах: единичный удар или скоростная забивка. Металлический зажим позволяет крепить инструмент на поясном ремне в перерывах между работой. Рабочий температурный диапазон составляет от -20 до +50 градусов по Цельсию.

Пистолет монтажный DEWALT DCN692P2

Преимущества:

• Бесщеточный двигатель для долгого срока службы
• 2 аккумулятора для продолжительных работ
• Угол магазина: 30-34 градуса
• Регулировка глубины забивания
• Лучшие показатели по вибрации и защите пользователя
• Блокировка включения при пустом магазине
• Блокировка непреднамеренного срабатывания
• Удаление замятых гвоздей без дополнительного инструмента
• Металлическая клипса для ношения инструмента на ремне
• Режим последовательных ударов для скоростной работы
• Чемодан для удобства хранения и транспортировки
• XR Li-Ion батареи совместимы со всеми инструментами XRDEWALT

#Выбор #Газ #Инструмент #Обзор #Пистолет #Рекомендации #Топ 10

Читайте нас первыми — добавьте сайт в любимые источники.

Комплектация пистолетов профессионального типа

Для выполнения работы на профессиональном уровне применяется пистолет с более сложной комплектацией. В его устройство входит 8 деталей с качеством, от которого зависит исправность инструмента, срок эксплуатации и результат нанесения. Стоимость такого пистолета выше цены бытового, что объясняется большей функциональностью. В качестве тубы используется баллон с профессиональной пеной – с резьбой на насадке.

Конструкция пистолетов профессионального типа более сложная

Если рассматривать устройство инструмента в разрезе, выделяют следующие комплектующие детали:

• Рукоять для удержания – оснащена выемками для пальцев, что обеспечивает удобное положение ладони при выполнении монтажа, изготавливается из пластика или металла (алюминия) с прорезиненным покрытием;
• Курок – служит для регулировки количества выдавленной массы;
• Ствол – выполнен в виде металлической трубки длиной 20 см, который наполняется монтажной пеной при нажатии на курок;
• Механизм крепления – устанавливается между стволом и рукоятью, служит базой для крепления остальных элементов;
• Регулировочный винт – для дозирования и регулировки скорости подачи материала, он прижимает запорную иглу;
• Игла – служит для продвижения пены по всей длине ствола, изготовляется из латуни или стали, зачастую имеет тефлоновое покрытие, чтобы исключить налипание герметика на ее поверхность;
• адаптер – благодаря которому к корпусу инструмента подключается баллон с пеной;
• сопло – часть ствола с диаметром 2 мм, что в 5 раз меньше диаметра ствола, за счет этой разницы обеспечивается оптимальное давление герметика на выходе.

Чистят пистолет в разобранном виде

Подбор гвоздей по бетону для газового монтажного пистолета

При работе монтажным пистолетом возникает ряд сложностей, одна из которых — работа с разными типами бетона. Самое распространенное заблуждение, когда специалист уверен, что гвоздь не зайдет из-за слишком плотного бетона, пробует стрелять, на месте пристрелки образуется выбоина или гвоздь попросту не держится, после чего пистолет кладется в кейс и на полку и в ход идет стандартный перфоратор с кучей буров. В большинстве случаев, данная проблема возникает из-за невозможности подобрать правильно гвоздь под бетон. Ниже мы рассмотрим самые распространенные размеры гвоздей под конкретные задачи.

Монтаж в потолок

Для монтажа в потолок обычно используют усиленные гвозди (с толстым стержнем у шляпки и тонким на входе) размерами от 15 до 19 мм. Усиленные гвозди имеют форму в виде пули, обеспечивающую нормальный заход в бетон, при этом выдерживают нагрузку большую, чем гвозди с обычным стержнем. Также одно из неоспоримых преимуществ усиленных гвоздей — это то, что в плотном бетоне они реже гнутся.

Монтаж в стены и пол

Для монтажа в стены квартир и пол обычно используют гвозди длиной от 19 до 27 мм, при этом в зависимости от нагрузки можно использовать как усиленный гвоздь, так и обычный. В пол в большинстве случаев идеально подходят обычные гвозди 22-27 мм. В стены при монтаже профиля подходят усиленные гвозди размером 19-22 мм. В случае если не планируется большая нагрузка (монтаж клипс, площадок под стяжку и т.д.), то используются обычные гвозди.

Монтаж в кирпич и оштукатуренный бетон

Для монтажа в кирпичные поверхности обычно используются гвозди длиной 25-27 мм, при этом бывают типы кирпичей, для которых данное правило не действует. Например, в большинство дешевых кирпичей современного производства монтировать приходится гвоздем длиной 32 мм, а в кирпич, привезенный после Второй Мировой войны из Германии, с трудом заходят 19-22-е гвозди.

Монтаж электрики

Для монтажа электрики (клипсы, площадки и т.п.) действуют те же самые правила, что и для общего монтажа, только при подборе длины гвоздя следует учитывать необходимую толщину материала для крепления. К примеру, если прибивается профиль в потолок гвоздями 17 мм, то для клипс необходимо делать зазор и монтировать гвоздями 19 мм.

Также советуем попробовать гвозди разного типа и длины под ваши задачи.

Качество такого товара оставляет желать лучшего. Иной раз такие усиленные гвозди оказываются на деле хуже, чем стандартные гвозди из официальных поставок: они гнутся, ломаются и выдерживают нагрузку меньшую, чем необходимая.

Мы рекомендуем не экономить на расходных материалах и приобретать их у официальных поставщиков и их дилеров, это убережет вас от излишних сложностей при работе с инструментом.

Гвоздезабивной пистолет Gigant NG50

Фото: market.yandex.ru

Гвоздезабивной пистолет Gigant NG50 подходит для забивания каркасных гвоздей типа Ga18. Долговечность. Боек повышенной прочности продлевает срок службы инструмента. Прочность. Корпус изготовлен из алюминия методом литья под давлением, что обеспечивает стойкость к механическим повреждениям. Экономичность. Модель характеризуется экономичным потреблением воздуха – всего 0.6 литра за удар.

Гвоздезабивной пистолет Gigant NG50

Преимущества:

• Более низкий уровень шума
• Инструмент хорошо сбалансирован
• Возможность длительной работы без остановки и перегрева
• Удлиненная ручка обеспечивает удобство удержания даже при длительном использовании
• Низкая взрыво- и пожаробезопасность рабочего процесса

Обзор самых популярных газовых моделей

Вот какие модели газовых пистолетов чаще всего используют сегодня монтажники.

Hilti GX 120

На фото Пистолет для бетона Hilti

Этот монстр от всемирно известного производителя предназначен для работы с бетоном, железобетоном, камнем, силикатным кирпичом, сталью. Корпус пистолета достаточно большой – вес его составляет 4 килограмма. При этом он прекрасно сбалансирован и удобно лежит в руке.

• На корпусе имеется светодиодный индикатор, сигнализирующий о необходимости замены газового баллона.
• У пистолета очень надежная система впрыска газа, что позволяет ему работать безостановочно несколько часов подряд.
• Стильный корпус сразу заметен, а его форма позволяет забивать гвозди даже в труднодоступных местах.
• Магазин пистолета рассчитан на 40 дюбелей. Одного газового баллона хватает на 750 выстрелов.

Инструкция дозволяет работать и с таким толстым металлом

• Поставляется агрегат в ударопрочном пластиковом чемоданчике, в котором можно помимо пистолета разместить сменные газовые баллончики и обоймы с дюбелями.
• В комплект также входят монтажная ножка и приспособление для удаления гвоздей из головки пистолета Х-120, беруши, защитные очки, фирменная салфетка для ухода за инструментом, инструкция.

Данный пистолет является, едва ли не самым популярным среди мастеров и причина этому: высокая производительность и скорость монтажа, надежная фиксация, работа без пыли. Из недостатков можно отметить, разве что, громкий звук выстрела, поэтому при работе рекомендуется использовать наушники.

Spit Pulsa 700 и 800

Монтажный пистолет представительского класса

Данные модели газовых пистолетов относятся к наиболее дорогим – их стоимость составляет около 70000 рублей. За что же просит производитель такие деньги?

• Пистолеты Spit Pulsa могут работать с любыми поверхностями.
• Длина хода у головки поршня может регулироваться механически, что позволяет устанавливать глубину забивания дюбелей.
• Сила выстрела настраивается автоматически, в зависимости от поверхности, в которую вколачивается гвоздь.
• Данные пистолеты по надежности можно приравнять почти к промышленному оборудованию, так как они могут работать безостановочно очень долгое время. Оборудование неубиваемо!
• И сразу неприятный момент для пользователя – расходники (газ) только фирменные, а значит, стоимость одного выстрела будет большой, гвозди же можно использовать и китайские.
• Скорость выстрела такая же, как и у Хилти GX-120 – 3 в секунду. Если сравнивать эти агрегаты, то, несмотря на большее разнообразие материалов, с которыми может работать Pulsa, чаще отдают предпочтение первому варианту.

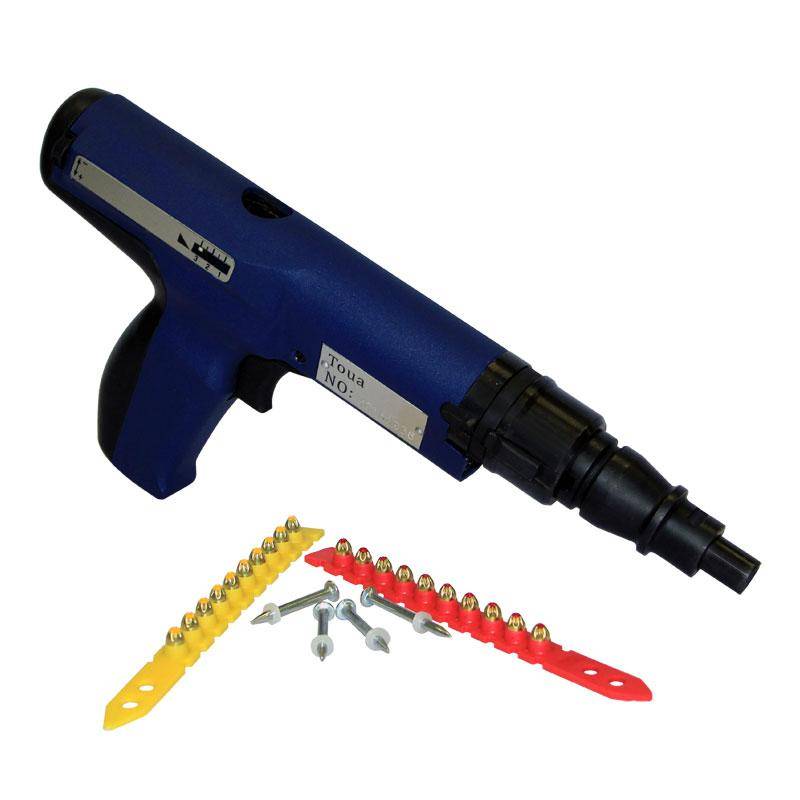

Toua GSN65

Неплохой инструмент от китайского производителя

Назначение пистолета – монтаж на бетонные, кирпичные и металлические поверхности.

• Емкость магазина также составляет 40 дюбелей, при этом газового баллона хватает на 1000 выстрелов.
• Вес вместе с аккумулятором составляет почти 5 килограмм, при том, что корпус имеет меньшие габариты.
• Лежит в руке он не так удобно, как Хилти, но тут уж дело привычки.
• В комплект изделия входят: 2 аккумуляторные батареи, зарядное устройство, инструкция по эксплуатации.
• У пистолета высокая мощность выстрела (120Дж). Вместе с ним можно использовать дюбели разного диаметра – 2,5-3,7 миллиметров.
• Также существует возможность автоматической регулировки силы выстрела.
• Имеет очень приятную стоимость в районе 35000 рублей.

Aiken MGN 850C Gas

Самый недорогой пистолет сегодняшнего обзора

Завершает наш хит-парад бюджетный монтажный пистолет их Китая, стоимость которого составляет 25000 рублей.

Что можно рассказать об этой модели:

• Энергия выстрела составляет 85Дж, что сопоставимо с оборудованием, предназначенным для работы с деревом от именитых брендов, но и для работы с бетоном его хватает.
• Вес пистолета 3,5 кг, емкость магазина стандартная, количество выстрелов с одного баллона – 1000 раз.
• Недорогой инструмент обычно дополняется аксессуарами и Айкен не исключение. С ним поставляются: 2 аккумулятора, зарядка, беруши на веревочках, шестигранник на 4 мм, тюбик с прозрачной смазкой, фитюлька для газового баллона и запасной колпачок для головки.
• Корпус пистолета собран без нареканий – использован хороший пластик и плотная резина. Ручка удобная и надежная, так же как и фиксаторы для регулировки. Неплохо выглядит, ну, а главное, стоит приемлемо.
• Выстрел из такого пистолета обойдется вам в среднем 2 рубля, тогда как в том же Хилти тратится около 15.

В общем, вариант для монтажных работ очень достойный, при том, что сервисные центры достаточно распространены по нашей стране. С Хилти он не сравнится (по надежности и силе удара), но вариант очень достойный и как первый серьезный инструмент подойдет.

Виды пистолетов

Сегодня наиболее популярным и востребованным считается газовый монтажный пистолет по бетону. Он предполагает минимальное количество ограничений, широкий спектр использования. Для использования порохового требуется специальное разрешение, пневматический инструмент работает исключительно от компрессора, поэтому не слишком мобилен.

Любой инструмент предполагает соблюдение определенных правил технического обслуживания – через указанное число выстрелов пистолет разбирают, осматривают, смазывают. Правила безопасности требуют нажатия на курок только при полном прижатии пистолета к монолиту, а также хранения зарядов отдельно от самого инструмента.

Простейшие правила эксплуатации гарантируют длительную и эффективную работу устройства. А вот выбор конкретного типа, модели, производителя напрямую зависят от массы факторов, которые каждый мастер определяет индивидуально.

Из общих особенностей пистолетов стоит отметить сравнительно высокую стоимость инструмента и немалую цену на комплектующие, расходники. Поэтому чаще всего инструмент приобретают для профессионального использования мастера, постоянно выполняющие большие объемы работ.

Пневматика

Пневмопистолет по бетону – самый популярный тип устройства среди строителей.

Основные преимущества инструмента:

• Простая конструкция, гарантирующая бесперебойную работу и длительный срок эксплуатации
• Большая скорость забивания дюбелей
• Компактность, небольшой вес
• Отсутствие необходимости в расходниках, благодаря чему стоимость выстрела минимальная среди аналогичных устройств
• Простота монтажа по бетонным и другим поверхностям
• Возможность использовать там, где есть риск взрыва
• Минимальный шум, отсутствие отдачи
• Сравнительно небольшая стоимость комплекта

Из недостатков инструмента стоит отметить: необходимость в компрессоре для создания давления (это ограничивает место использования доставанием до объекта шлангов), наличие дискомфорта из-за шлангов (к примеру, под потолком не слишком удобно работать), необходимость подключать компрессор к источнику электроэнергии.

Газовые пистолеты

Строительный газовый пистолет по бетону создан для мобильного и высокопроизводительного монтажа электрических кабелей. Используется для выполнения крепежей в металле, бетоне, дереве. Основное преимущество данного типа оборудования – мобильность и серьезная мощность. Монтаж легко можно осуществить даже на высоте.

Эксплуатация устройства очень проста, пистолет тяжелый и удобный, эргономичный. Можно регулировать силу выстрела.

Разрешение на использование инструмента не требуется. Обслуживание пистолета выполняется самим мастером, так как не предполагает каких-либо сложностей.
Недостатки газового пистолета:

• Сравнительно высокая стоимость
• Необходимость постоянно чистить камеру сгорания
• Выработка выхлопного газа в процессе работы, поэтому есть необходимость в системе вентиляции или постоянном проветривании помещения, где ведется монтаж
• Необходимость использовать специальные газовые баллончики

Порохового типа

Такой пистолет для дюбель-гвоздей по бетону использовался еще во времена Советского Союза. На стройках использовали именно этот инструмент с патронами. Пистолет работает аналогично стрелковому оружию – тут энергия для забивания появляется в процессе выстрела холостого патрона.

Модели старого образца могли даже использоваться в качестве оружия, что провоцировало несчастные случаи на строительных площадках. Современные модели имеют предохранители и выстрел осуществляется исключительно после плотного прижатия к месту монтажа гвоздя. Патроны для инструмента обладают одинаковым калибром, но длина гильзы и средняя мощность заряда отличаются. В магазин пистолета укладывают дюбели длиной до 8 сантиметров.

Основные преимущества порохового пистолета:

• Высокий забивной импульс – без проблем прошивает и бетон, и металл
• Небольшой вес, что облегчает монтаж
• Возможность использовать дюбеля разного типа и длины

Из недостатков можно упомянуть лишь один, но существенный: на использование данного типа инструмента нужно получать разрешение. Да и стоимость патронов высока, что также не добавляет популярности пороховым монтажным пистолетам.

Газовый монтажный пистолет Hybest GSR40A для электромонтажа по бетону

Фото: market.yandex.ru

Газовый монтажный пистолет рейтинг открывает модель Hybest GSR40A HBGSR40A, который подходит для электромонтажа, монтажа теплоизоляции (до 50 мм) и прочих общестроительных работ. Благодаря насадкам L и S можно регулировать заглубление – оба узких ствола упрощают прицеливание в монтажное отверстие. Инструмент обладает большой мощностью при забивании гвоздей, поэтому позволяет прибивать профнастил как несъемную опалубку к стальным конструкционным балкам большого сечения. Емкости газового баллона достаточно для совершения 1000-1200 выстрелов.

Газовый монтажный пистолет Hybest GSR40A

Преимущества:

• Широкий диапазон рабочей температуры
• 2 аккумулятора для продолжительных работ
• Скорость забивания 120 гвоздей в минуту
• Заряд аккумулятора позволяет совершить до 4000 выстрелов
• Прост в эксплуатации и обслуживании, не требует предварительных навыков
• Нет прижимной скобы, компактный ствол является защитным прижимным механизмом
• Не требует смазки благодаря специальной смеси сжиженного газа и лубрикантов
• Подвес на ремень с возможностью разворота на 180 градусов
• Удобно работать как левой, так и правой рукой
• Индикатор аккумулятора на рукоятке инструмента заранее сообщит о необходимости подзарядки и неисправности
• Ударопрочный пластиковый кейс защитит во время транспортировки

Популярные модели

Из отечественных пороховых пистолетов наибольшее распространение получили модели ПЦ 84 и ППМ 603. Пистолет ПЦ 84 является самовзводным и однозарядным. Может применяться как в монолитных, так и в каркасных строительных конструкциях. Подходит для монтажа и дюбель-гвоздей, и винтовых дюбелей под резьбу М6 и М8. Предельными глубинами внедрения ударного крепежа являются 4 мм – для стали, и 40…50 мм – для бетона и кирпича. Цена — 15000…17000 руб.

В отличие от предыдущей модели пистолет марки ППМ 603 обеспечивает регулировку кинетической энергии перемещения поршня за счёт предустановки усилия сжатия пружины. Переключатель располагается на корпусе инструмента. Цена – 4700…5200 руб.

Из зарубежных торговых марок, занимающихся производством монтажных пистолетов, стоит отметить фирмы Hilti (Лихтенштейн) и Toua (Польша). В частности, модель HILTI DX E72 (по техническим характеристикам подобная ПЦ 84) отличается удобной опцией автоматического выбрасывания гильзы. Эргономическая рукоятка позволяет действовать одной рукой. Цена – 18000…20000 руб.

Однозарядная модель Toua 307 отличается расширенными возможностями: позволяет работать с дюбелями диаметром до 15 мм и длиной стержня до 80 мм. Характеризуется повышенной энергией удара (до 450 Дж). Самая лёгкая из всех рассмотренных моделей. Цена – 4800…5000 руб.

Коротко о главном

Фактически пороховой монтажный пистолет работает по принципу мини-копра: инициируемая взрывом пороховых газов кинетическая энергия направляется на головку дюбель-гвоздя, и внедряет его в поверхность бетона, камня, металла или любого другого материала. Имеет значение только твёрдость. Для бетона, например, возможности рассматриваемой оснастки ограничиваются маркой М400, а для стали – низкоуглеродистыми сталями типа Ст.2 или Сталь 15 с пределом временного сопротивления не более 380…420 МПа. Впрочем, и этого бывает достаточно для большинства строительных конструкций.

Дюбельное крепление считается хорошей альтернативой неразъёмным соединениям, которые получаются в результате проведения сварочных работ. Пристрелка происходит быстро, не сопровождается изменением механических характеристик соединяемых материалов, а сам монтажный пистолет компактен, и удобен в работе. Правда, без специального допуска с ним работать не рекомендуется.

Выпускаемые в соответствии с ТУ 14-4-1731-92 дюбель-гвозди снабжаются насадочными шайбами, увеличивающими площадь крепления и обеспечивающими центровку дюбеля, причём шайбы обязательно имеют антикоррозионное покрытие. Эксплуатационные возможности способа расширяются, если использовать дюбеля, имеющие резьбовое окончание на своём стержне: тогда присоединение может быть и разъёмным.

Последовательность пристрелки такова. Дюбель-гвоздь помещают в направляющую часть ствола порохового монтажного пистолета. Сам торец направляющей плотно прижимается к поверхности конструкции. С противоположного торца диаметр ствола увеличен: там располагается поршень, которым и производится ударное давление на дюбель. При срабатывании монтажного пистолета в канале ствола возникает давление до 300 МПа, которым дюбель разгоняется до скоростей порядка 90…100 м/с. Эпюра скоростей не носит равномерный характер. В начальный момент скорость всегда меньше. Вначале – из-за сопротивления самого дюбеля, а затем материала, куда загоняется крепёж. Это исключает возможность рикошета дюбеля от твёрдой поверхности конструкции.

Рейтинг монтажных пистолетов

По отзывам бывалых мастеров, рейтинг строительных пистолетов выглядит следующим образом:

• Spit Pulsa 700E – Французский газовый гвоздезабиватель, способный работать в труднодоступных местах за счет узкого носика.

Имеет защиту от пыли.

В комплекте зарядное устройство и 2 аккумулятора, каждый из которых рассчитан на 1,5 тыс. выстрелов.

Газового баллона хватает на 500 – 850 выстрелов.

При размерах 38х29х10см, выдает энергию выстрела в 82Дж, при этом весит 3,6кг.

Предназначен для работы с большинством материалов, использует 15-40 миллиметровые гвозди.

• Makita AF505 – легкий (всего 1,45кг) японский пневматический гвоздезабиватель с прямой ручкой, на которой расположен элемент подключения к компрессору.

Этим инструментом можно работать с гвоздями (15 – 55мм) и шпильками, также он обладает функцией регулирования глубины забивания.

При размерах 26х6х24см оборудован магазином с вместимостью до 100 единиц.

• Ottensten 4PRO CN55 – китайский пневмопистолет для столярных работ с барабаном вместимостью до 350 единиц.

Диаметр крепежей – 2 – 2,5мм, длина – 25 – 57мм. При весе 2,9кг имеет габариты 33х29х13см.

• Toua GSN50 – газовый пистолет производства КНР, поддерживает работу с крепежами длиной 15 – 40мм.

Справляется с бетоном, металлом, кирпичом и другими прочными материалами.

Узкий ствол и регулятор заглубления позволяют точно осуществлять монтаж.

Функционирует в температурном диапазоне -15 — +50 градусов.

При размерах 37х33х11см выдает энергию выстрела в 100Дж.

• Bosch GSK 18 V-LI – немецкий электрический гвоздезабиватель с магазином на 110 элементов и регулятором глубины забивания.

Работает с крепежами длинной 32 – 63мм, а при размерах 31х9х30см весит 3.5кг.

Советы при выборе монтажного пистолета

Что же лучше выбрать для работы

Конечно, более дорогие инструменты зарекомендовали себя, как надежные помощники, но есть случаи, когда предпочтение им отдавать не стоит:

• Естественно, для начала посмотрите на свой бюджет.
• Затем узнайте насколько легко раздобыть в вашем населенном пункте требуемые расходники – этот пункт самый важный.
• Подумайте, имеются ли у вас такие объемы работ, чтобы оправдать потраченные деньги, возможно вам, действительно, от покупки лучше воздержаться.
• Отдать предпочтение дорогим моделям стоит тогда, когда у вас имеется хороший объект, где работа идет долго и без остановки. Оправдает он себя быстро, особенно когда сроки сдачи поджимают.
• В остальном вы вольны в своем выборе.

В дополнение просмотрите видео в этой статье, рассказывающее о преимуществах этого агрегата.

Монтажный пороховой пистолет RS-PRO 4000

Фото: market.yandex.ru

Основное преимущество RS-pro 4000 является его незначительный вес всего 1.5 кг. Использование инструмента простое, им без труда может работать неподготовленный человек. Ни каких заклиненных патронов, никакой отдачи – инструмент прост и безопасен. И при всем при этом одна точка крепления обладает нагрузкой в 80 кг, а это в два раза превышает показатели конкурентов. Для удобства крепления кабеля к потолочной поверхности инструмент оснащен специальным держателем. За один час работы инструмент может выполнить порядка 1000 креплений, и это с учетом того, что он однозарядный.

Монтажный пороховой пистолет RS-PRO 4000
