Приспособление для заточки пильных дисков

Как определить износ?

Проверка дисковой пилы на износ – это важный вопрос, которому следует уделить особое внимание. Глубокие повреждения приводят к невозможности заточить круг. Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

1. Сильный нагрев защитного кожуха и образование дыма. Циркулярная пила обладает особым кожухом, который сигнализирует о том, что пила затупилась посредством нагрева. В особо тяжёлых ситуациях из него может появиться дым.
2. Иногда устройство пилы предполагает механическую подачу (если нужно собственноручно регулировать силу нажима). В такой ситуации износ можно заметить, если нажим приходится усиливать.
3. Если при распиливании древесины на заготовке образуется нагар и сильный неприятный запах.

Все ситуации, которые описаны выше, говорят пользователю о том, что устройство пора затачивать.

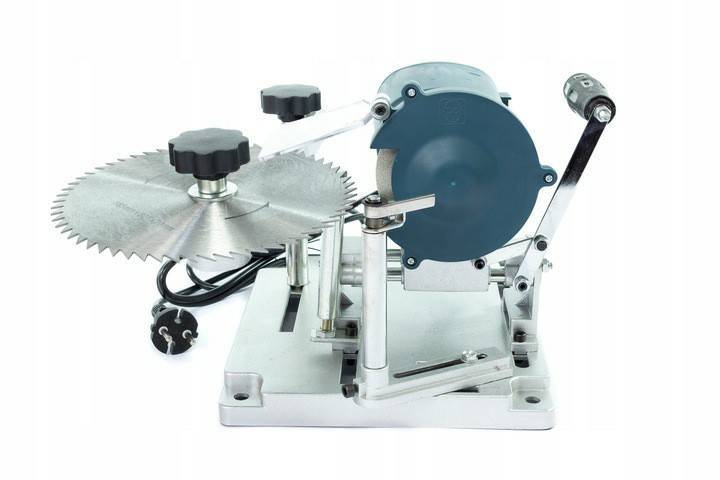

Виды станков для заточки дисковых пил

• предельный диаметр диска пилы;
• ориентацию рабочих органов;
• конструкцию механизмов позиционирования диска пилы и абразивного круга;
• показатели по диапазону и точности заточных углов.

Самыми распространенными являются станки, предназначенные для пил диаметром 400÷600 мм, с горизонтальной ориентацией суппорта и устройства крепления диска пилы. Оборудование, на котором затачивают пилы больших диаметров, имеет вертикальную ориентацию, причем привод со шлифовальным кругом располагается в верхней части, и его движение во время работы происходит сверху вниз.

В заточных станках для дисковых пил используется несколько наиболее распространенных компоновок, в основу которых положена подвижность или статичность рабочих органов и механизмов в процессе выполнения процесса заточки. Базовыми являются три основных типа, хотя встречаются и их разновидности и различные комбинации:

1. Привод с абразивным диском неподвижен. Подача выполняется путем перемещения суппорта с пилой.
2. Устройство фиксации пилы неподвижно. Рабочим органом является перемещаемая головка с приводом и заточным кругом.
3. Подвижны как суппорт с закрепленной на нем пилой, так и узел с абразивным диском.

Во всех трех случаях наклон зуба пилы относительно торца абразива может быть реализован как на подвижном, так и на неподвижном функциональном узле. Точность позиционирования и угла наклона зависит от конкретной модели станка. По нормативу для дисковой пилы Ø400 мм отклонение линейных размеров заточенного зуба должно быть в пределах 0.2÷0.15 мм, а углов его режущих кромок — не более полутора-двух градусов.

1 Формы зубьев на пильных дисках

Их несколько, и появились они вследствие оптимизации воздействия режущей кромки на распиливаемый материал, который может иметь различные свойства.

Основными формами зубьев являются:

• прямая — используется при продольном распиливании, когда высокое качество не обязательно;
• косая (скошенный зуб) — имеет переменный правый и левый угол наклона задней (иногда и передней) плоскости. Используется для распила как в продольном, так и поперечном направлении. Наиболее распространенная форма для дисковых пил. Такая конфигурация удобна в использовании при подрезке плит с двухсторонним ламинированием, так как не дает сколов по краям пропила;
• трапециевидная — характеризуется долгим сроком удержания режущей кромки в остром состоянии. Обычно на пильных дисках зубья такой формы чередуются с прямыми зубьями, несколько возвышаясь над ними. Трапециевидные зубья, в этом случае, делают черновое пиление, а прямые зубья — чистовое;
• коническая — такая форма зубьев используется при вспомогательных операциях. К примеру, надрезается слой ламината для исключения появления осколков при основном распиливании.

Передняя грань всех зубьев имеет плоскую форму, но в некоторых видах дисковых пил — она вогнута.

Маркировки на дисковых пилах

1.1 Углы заточки

Заточка зубьев дисковой пилы проводится с учетом четырех основных углов, которые образуются на пересечении плоскостей:

• передний угол;
• задний угол;
• углы скоса передней и задней плоскости.

Как вспомогательный, учитывается еще угол заострения, который задается величиной передних и задних углов.

Углы заточки зависят от назначения пилы:

• для продольного пиления подходит величина переднего угла от 15 до 20 градусов;
• при поперечном пилении — от 5 до 10 градусов;
• при универсальном применении, в среднем — 15 градусов.

Основные типы зубьев твердосплавных дисковых пил

Как заточить: основные методы

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

1. поверхность подставки совпадает с уровнем оси заточного диска;
2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

• Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
• Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Дисковый инструмент для распила древесины всегда пригодится при строительстве. Циркуляционная пила удобна тем, что позволяет быстро раскроить материал при минимальных затратах сил и времени. Что касается качества реза, то можно сказать, что он идеален, но только тогда, когда пила исправна и хорошо заточена. В противном случае работать таким инструментом даже опасно, поэтому следует провести заточку дисковой пилы.

Определить необходимость проведения операции заточки несложно: тупой инструмент режет заготовку некачественно, что сразу бросается в глаза. Здесь есть два варианта: либо отдать диск в мастерскую, что не всегда выгодно в плане временных и денежных затрат, либо заточить дисковую пилу своими руками. Это на первый взгляд может показаться сложным. Но если более детально вникнуть в суть устройства пилы, нетрудно будет выполнить обслуживание инструмента в домашних условиях.

Общие правила заточки циркулярной пилы

Заточка дисков производится ограниченное количество раз. При каждой процедуре, размер зуба уменьшается. Рано или поздно зуб стачивается до критической величины, после которой использование диска станет невозможным.

ВАЖНО! Недопустимо работать на затупленном диске. Помимо ухудшения качества распила, для заточки чрезмерно затупленных зубьев потребуется снять большее количество металла.. Схематическое изображение правильной заточки зубьев

Схематическое изображение правильной заточки зубьев

Маркировка пильного диска с указанием углов заточки

Для заточки дисков существуют специальные станки, которые механически контролируют выбранные углы для каждого зуба. В зависимости от интенсивности применения, точильный станок может иметь автоматический или ручной привод. В домашних условиях, как правило, используются недорогие модели, в которых поворот диска на следующий зуб и контроль толщины стачиваемого металла осуществляется вручную.

В таких приспособлениях диск фиксируется перпендикулярно точильному камню, устанавливается угол и шаг зуба. Мастер проводит затачиваемой поверхностью по точильному камню фиксированное количество раз и переходит к следующему зубу.

Точильные диски изготавливаются из эльбора, карбида кремния или используют алмазное напыление. Говорить о принципиальном преимуществе одного материала перед другим не имеет смысла. Существуют лишь особенности применения. Например, алмазные точильные камни способны обработать более твердые зубья, но чувствительны к перегреву.

Можно производить заточку вручную, при помощи качественного напильника. Диск при этом лучше оставить в станке. Первый зуб помечается маркером, диск фиксируется при помощи деревянных брусков, струбцины или тисков. По каждой поверхности зуба необходимо выполнить фиксированное количество проходов напильника. Затем выполнить поворот диска на один зуб и повторить процедуру.

Как заточить дисковую пилу своими руками видео

Виды режущих зубьев

Чтобы лучше понять, как производится правильная заточка дисковых пил, следует разобраться в особенностях и строении той части диска, которая производит распил дерева. Этой главной частью являются режущие зубья.

Все зубья производятся из твердосплавных металлов. Каждый из них (рис. 1) имеет 4 рабочие плоские поверхности: передняя (а), задняя (б), а также две боковые плоскости (в). Они играют вспомогательную роль. Одна главная (1) и две дополнительные (2 и 3) кромки для резки материала образуются на линиях пересечения указанных рабочих плоскостей.

В соответствии с конфигурацией все режущие зубья дисковых пил делятся на следующие разновидности:

Рисунок 2. Схема угла заточки.

1. Прямые зубья. Чаще всего применяются для ускоренного продольного распиливания. Не рассчитаны на идеальное качество пропила.
2. Скошенные (косые) зубья. Характеризуются наличием на задней плоской поверхности зуба углового обреза с левой или правой стороны. Иногда на диске зубья с разными сторонами скоса чередуются и тогда они называются попеременноскошенными. Такие элементы применяются для резки не только древесины, но и ДСП, различных пластмасс. При большом угле скоса обеспечивается качественное пиление без сколов на кромках пропила.
3. Трапециевидные зубья. В сечении режущей поверхности имеют вид трапеции. Благодаря такой конфигурации долго не тупятся. Часто на диске чередуются с прямыми зубьями. В этом случае трапециевидные элементы осуществляют черновое распиливание, в то время как прямые производят чистовую обработку.
4. Конические зубья. Имеют конусообразный вид. Обычно выполняют вспомогательные функции предварительной надрезки ламината. Такими зубьями обрабатывают указанное напольное покрытие для недопущения сколов при разрезании ламинатных панелей основной пилой.

Выбираем угол заточки режущих зубьев

Звенья на режущих насадках имеют рабочую зону, которая имеет соответствующий угол заточки. В зависимости от вида зубьев, диск может применяться как в одном направлении пиления, так и в двух. Когда звенья притупляются с одной части, то диск необходимо развернуть, и продолжить работу в обратном направлении. Однако так можно делать далеко не со всеми циркулярными дисками, например, не подходят для этого круги со скошенной формой звеньев.

Если выполняется заточка диска циркулярной пилы своими руками, то необходимо понимать, что в зависимости от направления реза, нужно учитывать угол заточки.

1. Если планируется пилить древесину в продольном направлении расположения волокон, то угол заточки на звеньях должен составлять 15-25 градусов
2. Если древесина распиливается в поперечном направлении, то угол заточки снижается до 5-10 градусов
3. Универсальным углом заточки считается величина 15 градусов. Кругами с такими звеньями можно пилить не только поперек, но и вдоль

При затачивании зубьев на пильных кругах и дисках для циркулярной пилы, болгарки и циркулярки, необходимо учитывать еще один немаловажный фактор — это величина плотности распиливаемого материала. Чем ниже плотность, тем выше должна быть острота зуба. Если циркулярная пила применяется для распиловки пластика или пластмассы, то угол заточки диска должен быть отрицательным.

Недорогие станки от 5 до 30 тыс. рублей

К категории недорогих станков для заточки дисковых пил относятся как легкие малогабаритные устройства с упрощенной конструкцией и небольшой мощностью привода, так и популярные полнофункциональные модели. Все они представляют собой российские бренды, произведенные в Китае, и в целом имеют неплохие отзывы. Станок JMY 8-70 в России также продается под индексами MTY 8-70 и LTT JMY 8-70.

№	Модель	Макс. диаметр (мм)	Мощность привода (Вт)	Вес (кг)	Тип управления	Цена (руб.)
1	«Калибр Мастер» ЭЗС-110 Дм	400	110	2,4	ручное	6 000
2	EINHELL BT-SH 90/350	350	110	5,7	ручное	6 500
3	JMY 8-70	550	250	42	ручное	18 000
4	«Кратон» SBS-600	600	370	54	ручное	25 000
5	«Энкор Корвет» 472	600	370	45	ручное	27 000

Как сделать заточное устройство своими руками для правки дисков с твердосплавными напайками

Разберем 2 варианта сборки самодельного точильного станка для дисковых пил.

Вариант №1— сборка на базе точила

Для сборки станка на базе точила потребуются следующие материалы и инструменты:

• ДСП или фанера;
• деревянные бруски;
• фиксаторы для крепления диска;
• точильный станок.

Собирается точильный станок из точила следующим образом:

1. На верстак устанавливают наждачный станок, на который устанавливается диск с алмазным напылением.
2. Из ДСП делают неподвижное основание, которое будет также выступать направляющим для подвижной рамки.
3. Затем из ДСП или фанеры изготавливают саму подвижную рамку, стенки которой делают из деревянных брусков. Они должны быть направлены вниз для нормального перемещения рамки.
4. Сверху подвижной рамки устанавливают фиксаторы для дисков необходимого диаметра и делают паз с торца рамки под абразивный диск.
5. В результате получится неплохой самодельный станок для точения пильных дисков.

На сборку такого устройства понадобится немного свободного времени и денег, поэтому в целях экономии семейного бюджета можно собрать такой самодельный станок.

Второй вариант — из обычной болгарки

Собственноручно изготовить точильный станок для дисковых пил можно также с помощью болгарки. На этот электроинструмент устанавливается точильный диск с алмазным напылением, после чего болгарка надежно фиксируется к основанию.

Для сборки станка для затачивания дисков, на базе обычной болгарки нужны такие материалы и инструменты:

• ДСП или фанера;
• стальные обжимные хомуты;
• мебельные салазки;
• болгарка.

Принцип сборки станка на базе болгарки:

1. Из ДСП или ДВП изготавливается опорная часть, которую крепят к ровному основанию (например, к верстаку).
2. Далее к ней крепят хомутами болгарку.
3. Потом собирают подвижную рамку для крепления и точения пильных дисков. Для ее перемещения используют мебельные салазки.
4. После чего делают кронштейн для крепления затачиваемого инструмента.
5. Затем шпиндель электроинструмента размещают под углом 90°к рамке.

Принцип и угол заточки дисков для циркулярной пилы

Рабочая часть циркулярной пилы затачивается на 4 главных углах заточки.  Они относятся к основным техническим параметрам режущего диска, также как и тип формы режущих зубьев.

Стоит отметить, что все зубья циркулярной пилы характеризуются передними (γ), задними (α) углами, а также углом среза передней и задней поверхности (ε1 и ε2). Значение каждого указанного угла должно соответствовать назначению распиливающих устройств, распиливаемых материалов и направлению пиления.

Показатели заточек передних углов для поперечных видов пропила находятся в пределе 5° — 10°. Универсальные варианты, применяемые для обработки материалов по всем видам направления, стандартно затачивают под 15°.

При этом на значение указанного угла также оказывает влияние то факт, какой твердостью обладают разрезаемые объекты. Их величина имеет строгую зависимость: при большей твердости материала, который подвергается распилу, режущие зубья должны быть менее заострены.

Согласно главного принципа заточки зубьев на твердосплавном пильном диске важно учитывать, что при длительных эксплуатация самые значительные процессы износа происходят на верхних режущих кромках. В итоге при интенсивном использовании их линии могут округляться до 0,3 мм и больше

Касательно плоскостей зубьев стоит отметить, что наибольший износ происходит на передних поверхностях.

При правильном затачивании режущего элемента должны обеспечиваться такие формы режущих кромок, при которых радиус их скруглений не будет превышать значения в 0,2 мм. В связи с этим рекомендуется выполнять параллельное стачивание металла на передних и задних плоскостях зубьев. Применение такого способа считается наиболее целесообразным. Можно выполнять заточку только одной передней плоскости, но в таких случаях на выполнение данной операции требуется больше временных затрат. Кроме того, произойдет более быстрое стачивание зубьев, поскольку возникает необходимость в стачивании большего слоя металла с передних поверхностей.

Стандартный слой для стачивания металла является значение в 0,05-0,15 мм.

Как заточить?

Процесс заточки двуручной пилы производится так же, как и в случае с обыкновенной ножовкой по древу. Только с этим инструментом все происходит гораздо проще за счет крупных режущих зубьев, нужно лишь правильно подготовиться. Для самостоятельной заточки понадобятся:

• прямоугольный напильник;
• шаблон для точной разводки зубцов;
• самодельные деревянные тиски.

Так как полотно у двуручной пилы длинное, в обыкновенные металлические тиски его зажать не получится. Потребуется сконструировать это приспособление самостоятельно. Для этого нужно закрепить полотно пилы вдоль между двумя досками, крепко связать их по краям веревкой и установить полученную конструкцию на ножках. Затем следует убедиться, что среди зубцов нет выступающих элементов, все они должны иметь одинаковую высоту. Если какой-то зубец возвышается над остальными, необходимо укоротить его верхушку напильником

Важно при этом сохранить длину зубца относительно основания, поэтому сточив верхнюю часть, нужно проделать соответствующий надпил вглубь полотна

Проводя заточку, рекомендуется прикрепить напильник к деревянной колодке, чтобы не получить повреждения рук, а все работы производить в строительных перчатках. Когда высота всех зубьев отрегулирована, можно переходить к их разводке – поочередно отгибать зубцы в разные стороны (один влево, один вправо). Это позволит увеличить ширину будущего распила и облегчить работу.

Шаблон представляет собой изогнутую под определенным углом деревянную или металлическую планку. Ее плоское основание прикладывается к полотну пилы, а изогнутая верхушка определяет угол наклона зубьев.

После разводки приступают непосредственно к заточке режущих элементов. Для этого напильник подносят к кромке каждого зубца и с помощью возвратно-поступательных движений затачивают его край, подобно обыкновенному кухонному ножу. Двигать напильник желательно от себя, так получится создать более острый угол. Во время заточки нужно плотно прижимать поверхность напильника к кромке зубца, нельзя выполнять это действие с размаха. В противном случае, может произойти соскальзывание напильника, что чревато серьезными травмами руки.

Произведя заточку кромок с одной стороны, необходимо переместиться на другую сторону и обработать таким же образом второй край каждого зубца

Важно обратить внимание, что при покупке нового инструмента ширина режущих кромок на зубьях разная – одна уже, другая шире. Узкие кромки только разделяют волокна древесного материала, а широкие разрезают их, что обеспечивает быстрый и точный распил по намеченной линии. Данные пропорции желательно сохранять и во время заточки, чтобы не снизить эффективность инструмента

Данные пропорции желательно сохранять и во время заточки, чтобы не снизить эффективность инструмента

Данные пропорции желательно сохранять и во время заточки, чтобы не снизить эффективность инструмента.

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.
