Про электрический плиткорез с водяным охлаждением

Изготовление стола плиткореза

Для плавной подачи плитки под вращающийся диск гриндера поверхность стола должна быть ровной и гладкой. Кроме того, для надёжного крепления болгарки материал столешницы должен быть прочным. Поэтому оптимальным решением будет изготовление жёсткого стального каркаса стола из уголков или прямоугольных профилей на электросварных соединениях. Затем по размеру каркаса нужно сделать и смонтировать крышку стола из листовой стали толщиной 5-6 мм с выполненной фрезой прорезью под толщину диска болгарки с запасом в 2-3 мм.

Снизу на крышку стола в продолжение прорези или параллельно ей наваривают куски стального профиля прямоугольного сечения размером 40 х 60 мм или стальной полосы толщиной 4-5 мм, к которым в дальнейшем будет крепиться гриндер.

Изготовление монтажного стола своими руками

На столе плиткореза следует выполнить установку передвижной планки параллельно режущему диску для строго прямолинейной подачи плитки под режущую кромку. Для этого слева от диска (если смотреть на режущую кромку) перпендикулярно ему нужно сделать две параллельные прорези на расстоянии длины планки между собой, по которым будут перемещаться концы направляющей планки, крепящиеся в нужном положении болт-гайкой через прорезь.

Классификация и основные критерии выбора плиткорезов

Какие виды электрических плиткорезов существуют и чем они отличаются?

Электрические плиткорезы различают по месту расположения двигателя. Он может находиться в верхней, или в нижней части инструмента — это влияет на характеристики плиткореза.

Инструмент, мотор которого расположен в нижней части корпуса, более компактный и удобный в использовании. Данный агрегат оснащен небольшой емкостью для воды, которая способствует охлаждению диска. Но подходит он преимущественно для мелких ремонтных работ (поскольку позволяет обработать небольшое количество плиток).

Более надежным и качественным является плиткорез электрический с водяным охлаждением, мотор которого размещен в верхней части инструмента. Он производит порезку плиток более точно. Слабым местом данного инструмента являются режущие диски, которые быстро изнашиваются. Поэтому лучше приобрести модель, которая не требует частой замены запчастей.

В чем преимущество плиткореза с водяным охлаждением?

Водяной плиткорез обладает следующими преимуществами:

производит высокоточный, ровный и аккуратный рез. По сравнению с ним ручной инструмент ломает плитку, болгарка делает сколы, а электрические модели без охлаждения не дают гладкого края;
возможность резать под углом. Данная опция не предусмотрена ни в каком другом инструменте для порезки кафеля. Плитка, подрезанная под углом 45˚, используется для облицовки углов стен;
скорость порезки. Электрический плиткорез с водяным охлаждением позволяет справиться с большим объемом работ в несколько раз эффективнее, чем обычный инструмент для порезки плитки;
возможность произвести порезку даже самого твердого кафеля (подходит также для керамогранита);
осуществление фигурного реза;
выполнение работ по подрезке плитки без пыли и мусора.

Существует ли какая-то классификация плиткорезов профессиональных?

Плиткорезы для профессионалов бывают:

ручными;
электрическими.

Ручные плиткорезы профессиональные используются для обработки небольшого количества плиток, когда не требуется высокоточная порезка. Чаще всего они применяются в домашних условиях, на даче.

Если предстоит большой объем работ с плиткой (облицовка фасадов зданий), или нужна высокоточная порезка элементов, в таких случаях используют профессиональные плиткорезы электрические. Они позволяют производить порезку плиток максимально точно, быстро, с минимальным количеством отходов. Чтобы инструмент не перегревался, его оснащают системой водяного охлаждения. Принцип работы такого инструмента не меняется, но вода продлевает срок эксплуатации алмазного диска, снижает образование пыли. Существую модели, где резервуар следует наполнять вручную, а также с автоматической подачей воды.

По каким критериям выбирают ручной плиткорез?

Плиткорез ручной — самый простой инструмент для порезки плитки, который работает в механическом режиме

При выборе ручной модели плиткореза следует обратить внимание на:

прочность рамы — качественный инструмент должен иметь прочный и жесткий нескользящий каркас, мощный рычаг, крепкую ручку;
материал изготовления режущего ролика — самые практичные изделия из твердосплавной стали с алмазным покрытием;
плавность хода — в устройство добротных плиткорезов входят подшипники, способствующие плавному скольжению резца;
длину инструмента — длина реза плитки может составлять 100-750 мм, поэтому лучше не экономить, а купить универсальный инструмент;
наличие угломера — это даст возможность закреплять плитку под разным углом.

Ручные плиткорезы профессиональные могут иметь дополнительные опции. Перед покупкой следует непременно испытать инструмент.

На что обратить внимание перед тем, как выбрать плиткорез электрический?

В отличие от ручных приспособлений для порезки плитки, электрические — более мощные. Чтобы инструмент прослужил вам долго, необходимо знать, как выбрать электрический плиткорез правильно.

Выбор плиткореза электрического осуществляется по ряду факторов:

надежность конструкции — инструмент должен иметь качественный прочный корпус без каких-либо повреждений и трещин;
мощность;
возможность качественной порезки плитки под углом, регулировки глубины реза;
наличие и доступность замены запасных частей;
материал изготовления режущего диска — наиболее качественным и износостойкими являются алмазные диски;
размер инструмента — он должен резать плитку необходимых вам габаритов;
условия гарантийного обслуживания и ремонта.

Все эти факторы влияют на стоимость оборудования. Цена качественного инструмента не может быть низкой.

Преимущества плиткореза перед болгаркой

Чтобы определиться, чем лучше резать плитку — плиткорезом или болгаркой, необходимо рассмотреть плюсы и минусы каждого устройства.

Угловая шлифовальная машинка имеется на любой стройке. При ремонте этот электроинструмент позволяет выполнять широкий спектр практических работ. Чтобы резать с его помощью керамическую или клинкерную плитку, керамогранит, камень и стекло, достаточно просто установить соответствующий диск, предназначенный для распиливания данных материалов.

Болгарка для резки плитка

Практическая доступность и возможность работы с различными видами плитки – это основные достоинства болгарки. Также специалист, используя ее, способен не только качественно разрезать разные отделочные материалы, но и делать в них отверстия различной формы с достаточно хорошо обработанными краями.

Во время применения угловой шлифовальной машинки необходимо быть крайне внимательным, потому что данный электроинструмент, выскочив из рук, может привести к серьезному увечью.

По сравнению с болгаркой плиткорез имеет следующие преимущества:

при использовании ручных моделей инструмента не образуется пыли;
с его помощью можно более ровно и качественно разрезать материал, отрезать от него тонкие полоски (толщиной до 1 см), что уменьшает количество брака на выходе;

он гораздо безопаснее в эксплуатации;
если в работе использовать подходящий по своим характеристикам электрический плиткорез, то все операции можно выполнить быстрее, легче и с большим удобством.

Несмотря на такие преимущества, приобретать специальное оборудование для резки плитки, которое будет использоваться в редких случаях, не имеет смысла по экономическим причинам. Поэтому народные умельцы делают своими руками из болгарки устройства, подобные плиткорезам.

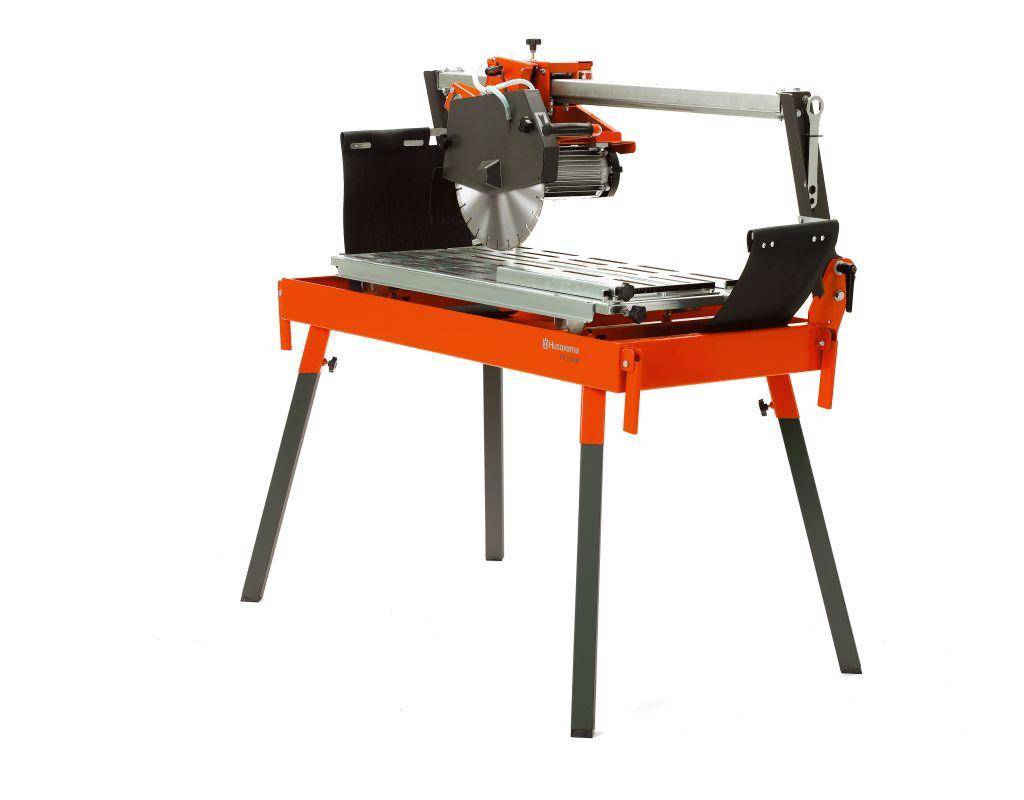

Станок для резки плитки с водой

Если вы часто сталкиваетесь с необходимостью резать плитку, подобный станок вполне можно начать эксплуатировать в домашних условиях.

Подобные станки от проверенных производителей гарантируют наиболее высокое качество работы, более жизнеспособный режущий диск. Плиткорезный станок дает возможность работать на подобии достаточно просторного стола.

Двигатель таких устройств может располагаться как в нижней, так и в верхней части корпуса. Из достоинств следует обозначить, прежде всего, возможность резки плитки под наклоном за счет регулировки лезвия пилы.

В качестве особенности следует отметить, весьма немалый вес, доходящий до 10 кг. Это, конечно же, снижает мобильность данного оборудования. Данный вид плиткорезов является профессиональным и обладает большой мощностью, а водяное охлаждение, которое чаще всего имеют такие плиткорезные станки, не дает им перегреваться.

Как работает плиткорез

Прибор традиционно имеет довольно большие габариты. Он является приспособлением стационарного типа и функционирует благодаря подключению к электросети. Для обеспечения максимального удобства при резке плитки его платформа располагается на высоте около 1 м.

Это позволяет мастеру выполнять все необходимые манипуляции стоя, сохраняя удобное положение тела. Дистанцию от пола до рабочего стола можно регулировать, в зависимости от индивидуальных предпочтений.

С конструктивной точки зрения, такие устройства имеют определенное сходство с циркулярными пилами. Прибор состоит из нескольких основных элементов, среди которых: электрический двигатель, режущий круг, рабочая поверхность и станина.

А также плиткорез такого типа оснащается системой регулировки функциональной части и специальными фиксаторными приспособлениями.

Обратите внимание!

Система охлаждения функционирует довольно просто и обеспечивает подачу жидкости в точку соприкосновения режущего приспособления с керамическим изделием. Благодаря высокому качеству алмазных дисков для плиткорезов, приборы можно использовать для обработки различных материалов, таких как: керамогранит, камень, бетон, стекло и т. д.

Разновидности плиткорезов с водяным охлаждением

На сегодняшний день существует огромное множество моделей этих устройств. Они выпускаются разными брендами и отличаются друг от друга не только по внешнему виду, но и по техническим характеристикам.

Все электронные плиткорезы принято разделять на два основных типа:
ручные;
профессиональные.

Первые инструменты имеют простую и удобную конструкцию. Они могут функционировать как от электрической сети, так и от аккумуляторной батареи (АКБ). По принципу действия они напоминают угловые шлифмашины, с той лишь разницей, что в качестве изделий для обработки на них используется плитка.

В состав ручного электрического плиткореза входит рукоятка, опорный элемент, именуемый подошвой, и резервуар для жидкости. А также элементы, которые позволяют регулировать положение функциональной части.

Работать таким устройством желательно только в горизонтальной плоскости. Это связано с тем, что, находясь в вертикальной позиции, изделие не предотвращает образование пыли. Для более сложных работ существуют ручные профессиональные плиткорезы.

Сегодня на строительном рынке можно встретить и более объемные модели, которые работают от аккумулятора. Главное преимущество подобных устройств – автономность. Они являются своего рода переходным звеном, располагающимся между ручными и профессиональными приборами.

В свою очередь, профессиональные устройства классифицируются по такому признаку, как расположение мотора.

Он может иметь две позиции:
выше рабочей плоскости;
ниже рабочей плоскости.

Устройства с мотором внизу. К основным характеристикам подобных моделей можно отнести высокое качество реза, а также хорошую защиту от запыления во время работы. Режущий элемент представлен все тем же диском с алмазным напылением.

Конструктивная особенность этого прибора – расположение функциональной части. Верхняя половина режущего круга находится над рабочей плоскостью, а нижняя размещается в резервуаре с водой.

Такая позиция мотора позволяет производить компактное оборудование, которое отличается универсальностью. Подобные приборы имеют высокую популярность на строительном рынке именно за счет своих небольших габаритов. Во время ремонта в квартире всегда непросто найти достаточно места для крупной модели.

Расходные части для электрического плиткореза

Качественная работа плиткореза обеспечивается исправными деталями и своевременной сменой расходников

На что обращаем внимание прежде всего?. Режущий элемент, диск – то, чем разрезается отделочный материал

Подбирайте его в соответствии с параметрами вашего плиткореза. Цены за диск сильно отличаются – от 100 до 3500 руб

Режущий элемент, диск – то, чем разрезается отделочный материал. Подбирайте его в соответствии с параметрами вашего плиткореза. Цены за диск сильно отличаются – от 100 до 3500 руб.

Ножки для установки. Складные ножки помогут установить прибор на удобную для работы высоту. Стоимость приспособления – 3000-8000 руб.

Роликовый резец мин.имизирует вибрацию ролика при нарезке. Цена детали – 800-2500 руб.

Линейка для плиткорезов, подбирается под конкретную модель. Стоимость дополнительной линейки – 300-500 руб.

Сравнение цены и характеристик

Выбрать подходящий электрический плиткорез поможет следующая таблица. В ней указаны наиболее важные технические характеристики лучших моделей и их цена.

Модель	Диаметр диска, мм	Скорость вращения, об/мин	Глубина пропила, мм	Глубина косого реза (45°), мм	Вес, кг	Средняя цена, руб.
СТАВР ПЭС-180/600	180	2950	34	18	8	4 809
КАЛИБР ПЛЭ-180/600	2850	35	23	10	5 729
Helmut FSC180	2950	34	17	10	6 800
RYOBI LTS180M	102	4500	22	16	2.59	7 484
ЗУБР ЭП-200-1000Н	200	2950	40	25	15	14 460
Makita CC301DWAE	85	1600	25.5	16.5	1.8	14 389
Wester PLR900	200	3000	36	29	29.5	17 999
ELITECH ПЭ 1000/92Р	200	2950	36	30	58	22 990

Виды водяного охлаждения на плиткорезах

Реализуется подача воды на плиткорезах за счет вспомогательной системы, состоящей из шланга подачи, который подведен к емкости или резервуару с водой. В конструкции используется также насос, отвечающий за перекачивание воды с резервуара в рабочую зону.

Подаваемая вода в зону реза стекает в другой резервуар, который располагается в нижней части стола (под столешницей). Этот резервуар в процессе работы наполняется, поэтому необходимо выполнять его очистку. На электрических плиткорезах применяется два вида систем водяного охлаждения:

Обычные — когда чистая вода из одного резервуара подается на рабочую часть, а затем скапливается в другой емкости. После заполнения емкости, эта вода подлежит утилизации. Недостаток системы в том, что необходимо постоянно доливать воду в первую емкость
Циркулирующие по кругу — этот вариант более совершенен, однако имеет свои недостатки. Вода из одной емкости подается на рабочую часть, а затем поступает в другую емкость, откуда перекачивается обратно в первую. Недостаток системы в том, что вода подается повторно с пылью и мелкими частицами, которые негативно отражаются на насосном оборудовании

Если плиткорез не имеет функции водяного охлаждения, то реализовать ее можно самостоятельно, воспользовавшись бутылкой с отверстием в пробке. В процессе резки один человек управляет режущим диском, а второй наносит воду на рабочую поверхность инструмента.

Это интересно! Плиткорез можно сделать своими руками, используя в качестве приводного устройства болгарку. Для болгарки необходимо сделать защитный кожух их бутылки, а также подвести тонкую шлангу, подсоединенную к бутылке. Из бутылки вода поступает естественным образом, исключив тем самым образование пыли и перегревание диска.

https://youtube.com/watch?v=wEj8R_nB1os%3F

Рейтинг лучших электрических плиткорезов с водяным охлаждением

Выбрать инструмент по характеристикам, это только половина правильного дела. Одинаковыми параметрами обладает много плиткорезов. Теперь наступает тот момент, когда среди похожих аппаратов нужно определить лучшую модель. Представленный рейтинг 2019 водяных электрических плиткорезов поможет осуществить правильный выбор.

На видео обор одного из популярных плиткорезов:

Лучшие ручные электрические плиткорезы

К категории ручных электрических моделей относится инструмент, по функциональности напоминающий болгарку. Профессионалы редко пользуются такими плиткорезами из-за большой погрешности распила и обильного количества пыли. Однако для бытового пользования инструмент отлично подойдет.

STURM TC9811

Китайский плиткорез с хорошей функциональностью за 2600 рублей

Плюсом компактного и мощного плиткореза является наличие водяного охлаждения. Алмазный круг позволяет сделать ровный пропил. Плитка никогда не треснет от перегрева. Имеется возможность распила под углом 45 о. Электрическая модель многофункциональная. Ее при необходимости можно использовать для нарезки штробы.

BORT BHK-110-S

Китайский плиткорез стоит около 2500 рублей

Среди топ лучших электрических плиткорезов ручного типа в лидерах держится китайский инструмент мощностью 1,2 кВт. Модель работает с режущими кругами диаметром 110 мм. Шпиндель развивает скорость до 12000 об/мин. Электрический инструмент способен резать плитку и керамогранит. При необходимости плиткорез можно использовать вместо циркулярной пилы, установив соответствующий круг по дереву.

MESSER M125

Качественный германский плиткорез стоит около 14800 рублей

По параметрам электрический ручной инструмент относится к профессиональному классу. Плиткорез оснащен шлангом и бачком для воды. Высокую производительность обеспечивает мотор мощностью 1200 Вт. Шпиндель развивает скорость до 12000 об/мин. Максимальный диаметр алмазного круга – 125 мм. Плиткорез является хорошим помощником для профессионального плиточника, когда приходится выполнять большие объемы работ.

Лучшие электрические стационарные плиткорезы

Станки считаются самым эффективным инструментом, где предусмотрены все нюансы удобной и качественной резки. Единственным недостатком является высокая стоимость, увеличенные габариты и вес. Станки чаще всего предназначены для профессионального применения.

ELITECH ПЭ 1200/12

Отечественная модель производится в Китае, а средняя ее стоимость достигает 26000 рублей

Производительный плиткорез считается профессионального типа. Под прямым углом на станке можно сделать пропил глубиной до 52 мм. Мощность двигателя 1,2 кВт. Частота вращения шпинделя достигает 2950 об/мин. Плиткорез работает с алмазными кругами диаметром до 250 мм. В зависимости от назначения диски ставят меньшего размера, но с внутренним посадочным гнездом диаметром 25 мм. Минусом считается большой вес электрического станка – 64 кг.

FUBAG MASTERLINE 6 STAR – 660

Станок германских производителей стоит 20800 рублей

Электрическая модель по функциональности вытеснила из рейтинга более дорогостоящие плиткорезы. Удобство продумано во всем. Производитель даже предусмотрел шторку, препятствующую разбрызгиванию грязи во время резки. Плюсом является небольшая масса станка – 40 кг. При необходимости его легко переставить на другое место. Производитель дает 2 года гарантии на свое оборудование.

DIAM SPMAX-250/1.5

Плиткорез за 35500 рублей выпускают в Китае, но производителем считается Южная Корея

Электрический станок для резки плитки популярен из-за функциональности. Имеется возможность резать под углом, каретка регулируется по высоте. Для плитки предусмотрены надежные фиксаторы. Плиткорез оснащен мотором мощностью 1,5 кВт. Максимальная длина реза – 900 мм. Под углом 42 и 45о глубина пропила достигает 60 мм. Инструмент считается профессионального направления.

Фигурная резьба

Фигурная раскройка выполняется в том случае, если плитка должна обходить коммуникации или сантехническое оборудование (раковины, унитазы, розетки и др.). Приведем инструменты, которые подходят для фигурного реза.

Дрель с насадкой балеринкаили коронка используют для вырезания круговых отверстий.
Ручной или электрический лобзик могут использоваться для фигурного реза плитки с небольшой толщиной.
Электрический плиткорез в зависимости от конструкции.
Кусачки позволяют откалывать от края плитки небольшие кусочки керамики.
Щипцы с резаком имеют резак и кусачки, сначала делают надрез, а затем переворачивают инструмент и зажимают кафель по линии реза до тех пор, пока он не расколется.

Болгаркой можно выполнить фигурный рез, но это надо делать при наличии определенных навыков, также важно при этом соблюдать технику безопасности

Как работает электрический плиткорез

Перед покупкой рассматриваемого устройства надо знать принцип его работы. Как работают электрические плиткорезы с водяным охлаждением, следует разобрать подробно, чтобы представлять особенности применения стационарного станка. Принцип работы заключается в выполнении следующих действий:

Электрическая энергия превращается в механическую за счет применения электрического мотора
К валу электрического двигателя крепится круг или диск из твердосплавных материалов с напылением из алмаза. Диски с победитовыми напайками в таковых устройствах практически не используются
Вращение диска с большой частотой обеспечивает резку прочных материалов. Причем большая частота вращения обеспечивает не только качественный рез без сколов и повреждений, но еще и исключает возникновение порчи разрезаемой детали
Для разрезания плиткорезом керамической детали, необходимо пройти вращающимся диском по всей линии разметки от начала до конца
Устройство позволяет резать прочные материалы не только под углом 90 градусов к обрабатываемой поверхности, но и выставляя при этом необходимый угол
Устройство имеет целый спектр достоинств, но главным недостатком является отсутствие возможности проделывания фигурных форм в материалах

При включении станка происходит не только вращение диска, но и подача воды в то место, где происходит контакт с материалом. Вода может подаваться двумя способами — естественным и искусственным. Искусственный способ подачи воды подразумевает использование насоса, который перекачивает воду из емкости на рабочую часть.

Водяное охлаждение не только способствует повышению производительности и срока службы электрического плиткореза, но еще и исключает образование пыли. Если резать плитку или гранит болгаркой, то выделяется туман пыли, который очень вреден для организма человека. Эту пыль нельзя вдыхать, так как она оседает в органах дыхания, вызывая разные осложнения. При распиливании плитки на плиткорезе электрическом с водяным охлаждением исключается образование пыли. Именно поэтому резать прочные материалы на таком инструменте можно без использования респиратора.

Это интересно! Ручные плиткорезы при разрезании материалов также не способствуют формированию пыли, однако они предназначены только и исключительно для резки керамической плитки и кафеля.

https://youtube.com/watch?v=zGdVeu_nBrM%3F

Что потребуется для изготовления самодельного инструмента

Электрическое устройство намного дороже в изготовлении, чем механическое, но с ним удобнее работать, и качество резки плитки будет значительно выше. Для его изготовления понадобится следующее:

стол или верстак
болгарка с алмазным диском;
металлическая платформа;
две стальные трубы;
крепежные элементы;
хомуты.

На оборудовании можно сэкономить, если купить дешевый режущий элемент, но делать этого не рекомендуется, поскольку именно от него зависит качество реза и продуктивность работы.

Источники

https://ZonaPlitki.ru/instrument/elektricheskij-plitkorez-svoimi-rukami.html
https://oxsy.ru/plitkorez-elektricheskiy-s-vodyanym-ohlazhdeniem/
https://kitchenremont.ru/remont/plitkorez-svoimi-rukami
https://Tehnika.expert/dlya-remonta/bolgarka/kak-sdelat-plitkorez-svoimi-rukami.html
https://yaplitka.ru/plitkorez-svoimi-rukami.html

Как резать плитку плиткорезом?

Вы купили плиткорез, прочитали инструкцию, установили его на подходящую поверхность и боитесь начать работу? Читайте наш план по освоению инструмента и вперёд! Порядок действий:

подложите под прибор и вокруг плёнку, так как вы не знаете, какой объём воды в поддоне оптимальный и не разбрызгивает ли аппарат воду при прямой подаче;
наденьте защитные очки;
запаситесь ранее повреждённым материалом и начните тренировку на нём;
сделайте разметку (прямой срез, диагональ);
плотно зафиксируйте плитку на рабочем столе вдоль направляющей во избежание вибрации;
при вхождении диска в плитку и на выходе из неё не передавите, иначе появятся сколы и трещины.

Самый простой и понятный способ освоить плиткорез – поучиться у мастера. Cмотрите видео, в нём детально показан процесс работы.
