Процедура укладки и технология прогрева
Прежде, чем устанавливать систему прогрева, необходимо смонтировать арматуру и опалубку. Только после этого можно приступать к раскладке ПНСВ. Интервал между поворотами должен составлять 80-200 мм. Конкретное расстояние выбирается в зависимости от наружной температуры, уровня влажности и скорости ветра. Провод не должен иметь натяжение. Для его крепления к арматуре нужно использовать специальные зажимы. Минимальный радиус изгиба – 25 см. Также необходимо позаботиться об отсутствии перехлестов жил, по которым передается ток. Они должны прокладываться на расстоянии 15 мм друг от друга. При нарушении этого правила возникает рис короткого замыкания.
Наибольшей популярностью пользуется схема укладки под названием «змейка». Укладка ПНСВ в данном случае чем-то напоминает процедуру монтажа теплого пола. При таком методе расход греющего кабеля будет минимальным, а обогреть получится максимальный объем массива. Заливать бетон нужно в сухую опалубку, при этом температура раствора должны быть выше +50С, а схема подключена правильно. Также необходимо проверить, чтобы холодные концы были выведены на необходимую длину.
Перед началом прогрева бетона необходимо ознакомиться с инструкцией, которая идет в комплекте с проводом ПНСВ. Подключение через секции шинопроводов может осуществляться двумя способами: через «звезду» или «треугольник». Первая схема подразумевает соединение трех проводов в один узел. Подключение к трансформатору выполняется через свободные контакты. Во втором случае система делится на 3 участка, каждый из которых подключается к выводам трехфазного трансформатора.
Прогрев бетонной смеси с помощью кабеля ПНСВ выполняется в несколько этапов:
- Каждый час температура плавно повышается на 100С. Так удастся обеспечить равномерность прогрева.
- В условиях постоянной температуры прогрев нужно осуществлять до момента набора смеси половины своей технологической прочности. Оптимальным показателем является 600С, а максимальным – 800С.
- Остывать бетон должен на 50С в час. При несоблюдении данной рекомендации существует вероятность растрескивания монолита.
Если все технологические требования были соблюдены, то материал наберет необходимую прочность. ПНСВ после завершения работ остается в массиве и выполняется функции дополнительного армира.
Применять такие кабели, как ВЕТ или КДБС намного проще, так как их подключение производится напрямую в бытовую сеть или щитовую с напряжением 220В. Разделение на секции устраняет возможность перегрузок. Единственным недостатком таких этих кабелей является высокая стоимость. В связи с этим их реже используют при масштабном строительстве.
Также довольно большой популярностью пользуется технология, при которой опалубка оснащается электродами и ТЭНами. В этом случае греющий кабель не нужен, однако данный способ требует больших энергозатрат. Связано это с тем, при затвердевании бетона его сопротивление повышается, что делает проводимость воды ниже.

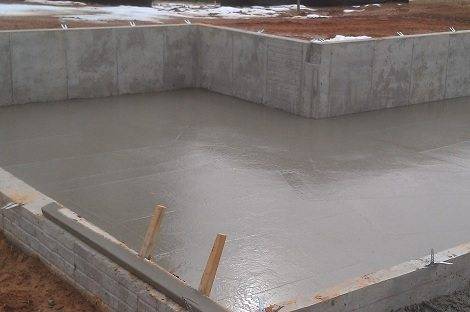

Укладка бетона зимой
Чтобы избежать при заливке монолита преждевременного остывания, рукава бетононасоса оборачивают шлаковатой, войлоком, мешковиной. При температурах ниже -10°С хобот укладывают в утепленные короба и обогревают паром.
Если бетон подают с помощью виброжелоба или транспортера, вокруг устанавливают защиту от ветра из щитов, накрывают брезентом.
Сейчас читают: Производство автоклавного пенобетона
Для ускорения времени твердения свежий бетон подвергают вибрированию. Это позволяет применять более жесткие смеси с пониженным водоцементным соотношением. При обработке плотность раствора увеличивается благодаря освобождению от пузырьков воздуха. После укладки поверхность накрывают брезентом, рогожей.
Расчет времени
Прогрев бетона начинается с выбора оптимальной схемы с учетом требований строительной площадки, региона (Москва требует одних мер, Сочи или Норильск – совершенно иных), возможностей и т.д.
Основные факторы, которые учитываются в расчетах времени и температуры:
- Среднегодовой прогноз погоды зимой в регионе, взятый за предыдущие пару лет, а также прогнозируемая отметка средней температуры воздуха в течение данного зимнего периода.
- Расчет модуля рабочей прогреваемой поверхности, определение термосной выдержки раствора.
- Расчет средней температуры конструкции на протяжении срока ее охлаждения.
- Учет информации про температуру готовой бетонной смеси, ее изотермические свойства (предоставляет завод-изготовитель раствора).
- Определение тепловых потерь в процессе транспортировки смеси, разгрузки.
- Определение температуры смеси с начала укладки (учитывается отдача тепла на прогрев арматуры, опалубки).
- Расчет времени охлаждения раствора (в соответствии с нормативными требованиями прочности).
Все эти данные используются при прогнозировании времени затвердевания бетона, для учета тепловых потерь в процессе заливки, излучения тепла с поверхности. Но все это довольно приблизительно, поэтому в процессе прогрева нужно тщательно контролировать температуру каждые полчаса-час при нагревании и раз в 12 часов при остывании. Если режим нарушен, нужно повышать или отключать ток, регулируя параметры.
В технологической карте должен быть отмечен график нагрева с указанием оптимальных значений и всех важных расчетов, выполненных в соответствии со СНиПами и правилами.
Прогрев бетона – чрезвычайно важное мероприятие при выполнении ремонтно-строительных работ в зимнее время. Без реализации указанных методов бетон просто не наберет нормативную прочность, поставив под сомнение прочность, надежность и долговечность всей конструкции
Прогрев бетона электродами
Принцип работы данного типа устройств прост: сам бетон, который включается в электрическую сеть, выступает в роли проводника. Повышение температуры потребует значительных затрат электрического тока. Именно его энергия превращается в тепловую. Сам процесс происходит либо внутри бетонной смеси, либо просто на поверхности будущей конструкции. Электроды могут использоваться разных видов.
Обратите внимание на тот факт, что нагрев бетона посредством трансформатора в холодное время года до определенного уровня происходит за конкретный временной промежуток
Поэтому очень важно правильно подобрать мощность тока, чтобы получить нужный результат без неоправданных затрат
Чем хороши трансформаторы для подогрева бетона? Тем, что они могут работать в нескольких режимах. При обогреве электродами или проводом у вас отсутствует такая возможность. В результате работа становится максимально эффективной. Производительность ощутимо повышается. Учитывая, что затраты электричества могут быть солидными, такой метод нагрева бетона экономически оправдан только при работе с большим объемом бетонной смеси. Для небольших конструкций затраты будут непомерно велики, поэтому используются иные методы и технологии.
Даже в мороз можно нагреть бетонную смесь до температуры, превышающей +50 градусов. Скорость ее достижения можно урегулировать исходя из собственных потребностей и сроков этапов строительства. При высокой мощности тока вы сможете получить нужный эффект за несколько минут. Чем ниже этот показатель, тем больше времени придется потратить для получения нужного результата.
Способы прогрева конструкций из бетона
Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.
Трансформатором
Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.
Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.
Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:
- ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
- ВЕТ (предназначенный для работы напрямую от электрической сети);
- ПТПЖ (токопроводящий с параллельными оцинкованными жилами).
Жилы проводов могут быть диаметром 1,2-3 мм.
Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:
- полосовые;
- струнные;
- стержневые;
- пластинчатые.
Инфракрасным излучением
Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.
Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.
Инфракрасный аппарат имеет следующие компоненты:
- излучатель;
- отражатель;
- подвес либо держатель.
Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.
Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.
Прогрев бетона своими силами
Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.
Методом магнитной индукции
Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника. Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.
Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.
Греющей опалубкой
В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.
В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.
Тепляком
Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.
Инфракрасный периферийный обогрев
Применяется только для тонких конструкций, швов или горизонтальных монолитных поверхностей. В этом случае прогрев на всю глубину не производится, поэтому метод проще назвать «обогревом». Технология довольно затратная и требует досконального соблюдения правил, поэтому применяется достаточно редко.
В качестве нагревателей используются ТЭНовые или карборундовые излучатели со сферическим или трапециевидным отражателем. Приборы располагаются на расстоянии от обогреваемой поверхности 1-1,2 м. При горизонтальном обогреве излучатели устанавливаются равномерно, чтобы вся поверхность бетона была в зоне их действия. В случае с вертикальными конструкциями обогрев производится через опалубочную конструкцию. При этом тепловое излучение концентрируют в нижней части так, чтобы на нижнюю треть приходилось 50% теплового воздействия, 30% ‒ на среднюю и 20% ‒ на верхнюю.
Технология также имеет свои особенности. Например, при прогреве через стенку опалубки ее заранее окрашивают черным матовым цветом. При прямом воздействии на бетон его необходимо увлажнять. Ввиду всех этих сложностей и значительных затрат электроэнергии методику применяют нечасто, но в некоторых случаях она незаменима. ИК-обогрев стал оптимальным решением в зимнее время для швов между панелями, слоя штукатурного раствора при внутренней и наружной облицовке, а также для стяжки полов.
Чем температура ниже нуля мешает бетону твердеть
При затворении вяжущего (цемента) и наполнителей (песка и щебня) водой — при производстве бетона — происходит сложная химическая реакция. Заключается она в явлении гидратации: образовании гелевидных частиц, что выглядит как загустевание цемента. Оно происходит из-за образования иглообразных кристаллов по всему объему смеси. Процесс гидратации полностью меняет структуру бетона с алюминатной на силикатную — по истечение 6-8 часов, за которые бетон загустевает., в следующие 16-20 часов он твердеет Затем еще 28 дней он набирает прочность.
Так вот, если этому процессу помешает превращение воды в лед — ничего не произойдет: структура цементного раствора не изменится и, даже после размерзания воды, смесь уже не превратится в камень. Поэтому необходимо было изыскать способ, который даст возможность и при отрицательной температуре воздуха цементно-песчаной смеси затвердевать и набирать прочность бетонного камня.
Таких способов нашли несколько, каждый из них определяется теми условиями строительства, под которые был разработан. Самые популярные из них: способ термоса, электронагрева, термоактивной опалубки и паропрогрева. Поговорим о каждом из них.
Опалубка для прогрева бетона
Для этого метода используется опалубка, в щиты которой вставляют нагревательный элемент. Удобство конструкции заключается в том, что при необходимости можно легко заменить её неисправные элементы. Если дом монолитный, то при помощи такой опалубки можно прогреть его полностью. Если прогревать этажи поэтапно, то опалубку можно переставлять, переходя к нужному участку работы. Использовать такой способ можно даже при температуре окружающей среды -25 градусов.
Преимущества такой методики:
- Высокая производительность при относительно небольших затратах энергии;
- Требует немного времени на приготовления, монтаж;
- Можно использовать в сильные морозы;
- Можно использовать несколько раз.
Недостатки:
- Высокая стоимость.
- Неудобно, если строение нестандартное.
Электропрогрев бетона проводом ПНСВ: технология и схема
Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных. Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.
Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.
Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.
При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.
Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.
Электропрогрев опалубки в зимнее время
Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.
Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.
Индукционный и инфракрасный способы подогрева бетона
Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.
Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.
Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.
Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.
Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 500С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 100С в час.
Использование присадок при морозе
Сегодня очень распространено использование противоморозных добавок и особых химических ускорителей твердения бетона. Чаще всего в качестве этих добавок выступают нитрит натрия, хлористые соли, карбонат кальция и другие. Добавки существенно понижают температуру замерзания воды, активизируют гидратацию цемента (таким образом повышается температура застывания бетона).
Благодаря введению в состав смеси добавок можно избежать необходимости прогрева. Некоторые добавки способны повысить стойкость бетона к морозу настолько, что вопрос о том, можно ли заливать бетон при минусе, не стоит вообще: гидратация проходит даже при окружающей температуре -20 градусов.
Но, несмотря на все преимущества, присадки обладают и некоторыми недостатками.
О чем нужно помнить, вводя в бетон присадки:
- Они пагубно влияют на арматуру – может начаться процесс коррозии, поэтому актуально вводить добавки лишь в неармированный бетон.
- Добавки позволяют бетону набрать прочность, равную максимум 30% от проектной, а потом при оттаивании смеси (при плюсовой температуре) процесс набора прочности продолжается. В связи с этим, по СНиП, добавки нельзя вводить в бетон, работающий в условиях динамических нагрузок (молоты, вибростанки и т.д.).
Основные виды противоморозных добавок:
- Сульфаты – активно выделяют тепло, сопровождая процесс гидратации. Прочно связываются с труднорастворимыми соединениями, для снижения температуры замерзания смеси их использовать нельзя.
- Антифриз – уменьшает температуру кристаллизации жидкости, увеличивает скорость схватывания раствора, на скорость формирования структур не влияет.
- Ускорители – повышают растворимость силикатных компонентов цемента, они реагируют с продуктами гидратации, создают основные и двойные соли, которые понижают температуру замерзания жидкости в растворе.
Наиболее распространенные противоморозные добавки:
- Карбонат кальция (поташ) – кристаллическое вещество, противоморозный компонент, который ускоряет схватывание и затвердевание. Понижает прочность бетонного монолита на 20-30%, поэтому его обычно сочетают с сульфидно-дрожжевой бражкой (тетраборатом натрия) в концентрации максимум 30%.
- Тетраборат натрия (сульфатно-дрожжевая бражка) – смесь солей кальция, натрия, аммония либо лигносульфоновых кислот. Добавка используется в виде примеси к поташу, не дает бетону терять прочность.
- Нитрит натрия – кристаллический порошок, ядовитое пожароопасное вещество, применяется при возведении многоэтажных зданий, легко растворяется, не разрушает арматуру, повышает скорость застывания в 1.5 раза.
- Формиат кальция или натрия – используется с пластификаторами в объеме не более 2-6% от массы раствора. Добавляется в процессе замеса.
- Аммиачная вода – раствор аммиака в концентрации 10-12%, не провоцирует корродирования металла, не дает высолов.
Монтаж электрического теплого пола
Специалисты и потребители признают, что электрическая система «теплого пола» более проста в монтаже, чем водяная.
При водяной конструкции слой бетона должен быть не менее 5 см. Кабельный нагреватель укладывается в 3-4 см.
Работы со стяжкой — трудоемкий этап при монтаже обогревательной системы. При укладке кабельного варианта ее можно заменить слоем плиточного клея.
По конструкции кабельный пол может быть в виде матов, рулонов или кабеля.
Нагревательные маты чаще используют для небольших помещений (ванная, туалет). Выглядит система как кабель, смонтированный в виде зигзага на пластиковую сетку. Купив такую продукцию, Вы избежите работ по стяжке.
Электрический теплый пол монтировать значительно легче
Кабель в стяжку отличается более высокой мощностью, чем маты. Его используют как замену основного отопления, для монтирования системы «антиобледенения» (ступени крыльца, дорожки).
Процесс монтажа включает этапы:
- подготовка чернового пола;
- укладка утепляющего слоя;
- система креплений для кабеля (металлические или пластиковые рейки, стальная сетка);
- монтаж термодатчиков;
- тестовое подключение системы;
- заливка стяжки;
- монтаж линолеума.
Линолеум обычно всегда укладывается поверх стяжки
Теплоизоляция проводится для того, чтобы тепло распространялось на пол, а не соседние конструкции. Материал должен иметь толщину не менее 3-4 мм. Усиливает эффект отражающий фольговый слой. Материал прикрепляют к полу, не оставляя зазоров.
Закрепление кабеля производится по четким параметрам. Учитывается изгиб, шаг кабеля, расстояние от провода до стены газовых и водопроводных труб. Закрепляется провод специальными зажимами.
Датчики температуры — обязательный элемент греющего напольного оборудования. Они бывают двух видов. Внутренние элементы монтируются прямо в конструкцию пола, между витками кабеля. Внешние устройства находятся в терморегуляторе. Их показания отслеживают колебания температуры воздуха в помещении. Если финишным напольным покрытием служит линолеум, лучше использовать оба вида термодатчика.
Термодатчики – обязательные элементы электрического теплого пола
Терморегуляторы используют для поддержания оптимального температурного режима. Существуют конструкции с ручным режимом управления и программируемые разновидности прибора.
Во время монтажа линолеума система нагрева пола должна быть отключена.
Любые изделия, применяемые для обустройства теплого пола, характеризуются повышенной безопасностью. Она предусмотрена конструктивными особенностями и надежной схемой регулирования.
Когда производится монтаж линолеума, теплый пол отключают
Прогрев бетона в зимнее время проводом ПНСВ
Это достаточно простой способ прогрева. Он применяется в 70% случаев, так как является очень доступным. Для того чтобы сделать его возможным, необходимо позаботиться о монтаже проводов заранее, поэтому прокладывают сначала провод ПНСВ, а затем заливают бетонную смесь. Нагревание кабеля происходит при помощи трансформатора, который создаёт пониженное напряжение.
Преимущества:
- Низкая стоимость процедуры. Трансформатор тратит значительно меньше энергии, чем другое оборудование, поэтому очень актуален, если бюджет ограничен. Покупать его тоже необязательно: вполне возможна аренда необходимого оборудования на время.
- Для прогрева бетонной смеси подходит понижающий трансформатор 80 kW. При помощи такого оборудования без проблем прогревается 90 м3 бетона.
- Возможна прокладка провода в любую погоду.
Способ не лишён недостатков:
- Необходимо заранее позаботиться о процедуре прогрева, проложить провод, заложить подогревочные петли (провод укладывается по особой технологии: недостаточно просто забетонировать его, необходимо, чтобы конструкция охватила весь бетон, для чего её укладывают петлями, которые закрепляют специальным образом, похожим на закладку тёплых полов).
- Способ требует физических усилий от рабочих.
Уход за бетоном – факторы, влияющие на прочность бетона. Особенности ухода в летний и зимний период
Как известно, бетон является одним из самых прочных и долговечных материалов, чем и обусловлена его широкая популярность, как в сфере промышленного строительства, так и среди индивидуальных застройщиков. И если профессиональные специалисты знают все особенности технологии, то при возведении частных домов часто допускаются ошибки. Люди не знают, что уход за бетоном после заливки поздней осенью отличается от подобных мероприятий в летний и тем более зимний период, и в данном обзоре мы рассмотрим, как правильно ухаживать за материалом.
После окончания бетонных работ предстоит целый комплекс специальных мероприятий для обеспечения высокой прочности материала
