Расположение видов на чертеже

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта  (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Устанавливаются следующие размеры шрифта:  (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1000 р./ак.ч.

8.1. Виды

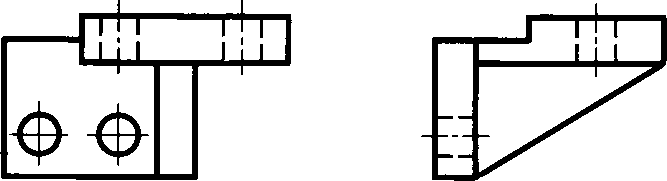

Вид – это ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета.

Виды разделяют на основные, дополнительные и местные.

Основные виды – виды, получаемые на основных плоскостях проекций (гранях куба). Стандарт устанавливает следующие названия основных видов (рис. 16):

1 – вид спереди (главный вид);

Рис. 16. Основные виды

Если расположение видов на чертеже соответствует рис. 16, то названия видов на чертеже не подписывают. Главный вид предмета (главный вид)-основной вид предмета на фронтальной плоскости проекции, который дает наиболее полное представление о форме и размерах предмета, относительно которого располагают остальные основные виды. Если виды сверху, слева, справа, снизу, сзади не находятся в проекционной связи с главным изображением, то они отмечаются на чертеже по типу ”À” (рис. 17).

Рис. 17. Обозначение вида, расположенного вне проекционной связи

Направление взгляда указывают стрелкой, обозначаемой прописной буквой русского алфавита, начиная обозначения с буквы À. Так же оформляют чертежи, если вид отделен от главного изображения другими изображениями (рис. 18) или расположен не на одном листе с главным изображением.

Рис. 18. Обозначение вида, отделенного другим изображением

Размер шрифта буквенных обозначений примерно в два раза больше размера цифр размерных чисел. Стрелки, указывающие направление взгляда, по форме должны быть такими же, как и размерные, но более крупными, с утолщенной линейной частью.

Дополнительные виды – изображения на плоскостях, непараллельных основным плоскостям проекций. Применяются в тех случаях, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров.

Дополнительный вид отмечается на чертеже надписью типа ”À”, а у связанного с ним изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (рис.19).

Рис. 19. Расположение дополнительных видов

Дополнительный вид можно повертывать относительно указанного направления взгляда, сохраняя при этом положение, принятое для данного предмета на главном изображении. В этом случае к надписи ”À”, добавляется знак ” ” (рис.19), заменяющий слово ”повернуто”.

Размеры стрелок, указывающих направление взгляда и знака, приведены на рис. 20.

Рис. 20. Стрелки для дополнительных и повернутых видов

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят.

Местный вид – изображение отдельного ограниченного места поверхности предмета на одной из основных плоскостей проекций (рис. 21).

Рис. 21. Изображение и обозначение местного вида

Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Основные, дополнительные и местные виды служат для изображения формы внешних поверхностей предмета. Выявление формы внутренних поверхностей предмета штриховыми линиями значительно затрудняет чтение чертежа, усложняет нанесение размеров. Поэтому для выявления – внутренней (невидимой) конфигурации предмета применяют разрезы и сечения.

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Область применения

Методы отображения предметов универсальны и охватывают чертежи и другие дизайнерские материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

1.3.2. РАЗРЕЗЫ

Разрез – это изображение,
полученное при мысленном рассечении предмета плоскостью. На разрезе показывают
все, что расположено в секущей плоскости и видно за ней (рис. 1.30).

Фигура сечения, входящая в разрез,
выделяется штриховкой, условно характеризующей материал детали. Правила
выполнения штриховки регламентирует ГОСТ 3.306-68 (см.
раздел 1.2.6).

Разрезы разделяют на простые,
когда секущая плоскость одна, и сложные, когда секущих плоскостей две и более.

ПРОСТЫЕ
РАЗРЕЗЫ

Простые разрезы разделяются на:

-горизонтальные
(рис. 1.31 – «Б-Б»);

-вертикальные:
фронтальные (см. рис 1.31 – «А-А»), профильные(см. рис. 1.31);

-наклонные
(рис. 1.35);

-местные
(рис. 1.36).

Рис. 1.31

Горизонтальные и
вертикальные разрезы

Такие разрезы получают при
рассечении предмета плоскостью, параллельной какой-нибудь из плоскостей проекций
и располагают, как правило, на месте соответствующего основного вида (см. рис.
1.31): фронтальный – на месте вида спереди; профильный – на месте вида слева;
горизонтальный – на месте вида сверху.

Если
деталь симметрична относительно секущей плоскости и изображение находится на
месте основного вида, простые разрезы не обозначают (например, профильный разрез на рис. 1.31 и фронтальный
разрез на рис. 1.32).

В остальных случаях разрезы
обозначаются (например, фронтальный и горизонтальный разрезы на рис. 1.31,
фронтальный разрез на рис. 1.33).

Обозначение
разрезов

При
обозначении разрезов положение секущей плоскости на чертеже отмечается
разомкнутой линией, толщина которой устанавливается в зависимости от толщины
основной линии s (рис. 1.34, а).

Направление
взгляда показывается стрелками. Размеры стрелок и их положение на чертеже видны
из рис. 1.34,б.

Буквенное
обозначение разрезов включает прописные буквы русского алфавита по порядку,
высотой 7…10 мм. Буквы располагаются рядом со стрелками (в противоположной
стороне от контура изображения), а также над разрезом (рис. 1.34, в)

Наклонные разрезы

При получении наклонных разрезов секущяя
плоскость составляет с
горизонтальной плоскостью угол, отличный от прямого угла (см. рис. 1.35).

Наклонные разрезы обозначают
всегда.

Рис. 1.35

Местные разрезы

Местнымназывают разрез,
служащий для выяснения устройства детали в отдельном ограниченном месте.

Местный разрез ограничивают на
виде волнистой линией (см. рис. 1.36, а)
или линией с изломом (см. рис. 1.36, б).
Эти линии не должны совпадать с какими-либо другими линиями изображения.

При выполнении местных разрезов
на виде их не обозначают.

Соединение части
вида с частью разреза

Допускается соединять часть
(половину) вида с частью (половиной) разреза. Вид и разрез могут разделяться
штрихпунктирной линией при симметричных фигурах вида и разреза (рис. 1.37,
1.41).

Допускается разделение вида и
разреза осевой линией при разрезании части предмета, представляющей собой тело
вращения (рис. 1.38).

При несимметричных фигурах вида
и разреза их разделяют сплошной тонкой волнистой линией (рис. 1.39).

Разделение волнистой линией
применяется также при наложении штрихпунктирной линии на линию контура (рис.
1.40).

В случае соединения вида с
разрезом правила обозначения на чертеже последнего не меняются.

СЛОЖНЫЕ
РАЗРЕЗЫ

Сложные разрезы разделяют на
ступенчатые и ломаные.

Ступенчатый разрезобразуется
при рассечении детали параллельными плоскостями. При построении изображения
секущие плоскости условно совмещают (рис. 1.42).

Ломаный разрезобразуется
при рассечении детали пересекающимися плоскостями. При построении изображения
секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом
направление поворота может не совпадать с направлением взгляда (рис. 1.43).

При повороте секущей плоскости
элементы предмета, расположенные за ней, вычерчиваются так, как они
проецируются на соответствующую плоскость, с которой производится совмещение
(рис. 1.44).

Сложные разрезы обозначают
всегда. Примеры обозначения показаны на рис.1.42, 1.43, 1.44.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

1. Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
2. Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов

Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом

Выносные элементы

8.1. Выносной элемент используют
на чертежах, как правило, для размещения какой-либо части предмета, требующей
графического и других пояснений в отношении формы, размеров и иных данных.

В электронных моделях выносные
элементы не используют.

Выносной элемент может содержать
подробности, не указанные на соответствующем изображении, и может отличаться от
него по содержанию (например, изображение может быть видом, а выносной элемент
– разрезом).

8.2. При
применении выносного элемента соответствующее место отмечают на виде, разрезе
или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с
обозначением выносного элемента прописной буквой или сочетанием прописной буквы
с арабской цифрой на полке линии-выноски. Над изображением выносного элемента
указывают обозначение и масштаб, в котором он выполнен (см. рисунок 42).
Значения масштаба – по ГОСТ 2.302.

Рисунок 42

В строительных чертежах выносной
элемент на изображении допускается также отмечать фигурной или квадратной
скобкой или графически не отмечать. У изображения, откуда элемент выносится, и
у выносного элемента допускается также наносить присвоенное выносному элементу
буквенное или цифровое (арабскими цифрами) обозначение и название.

8.3. Выносной элемент располагают
возможно ближе к соответствующему месту на изображении предмета.

Слайд 7

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходи- мые невидимые части поверхности при помощи штриховых линий. Однако, следует иметь в виду, что наличие большого количества штриховых линий затрудняет чтение чертежа, поэтому их использование должно быть ограничено. Виды pазделяются на основные, местные и дополнитель- ные. Основные виды – изобpажения, получаемые на основных плоскостях пpоекций – гpанях куба (pис. 3): Установлены следующие названия видов: 1 – вид спеpеди (главный вид); 2 – вид свеpху ; 3 – вид слева ; 4 – вид спpава ; 5 – вид снизу; 6 – вид сзади.

Термины и определения

В настоящем стандарте применены
следующие термины с соответствующими определениями:

3.1 вертикальный разрез: Разрез,
выполненный секущими плоскостями, перпендикулярными к горизонтальной плоскости
проекций.

3.2 вид предмета (вид): Ортогональная
проекция обращенной к наблюдателю видимой части поверхности предмета,
расположенного между ним и плоскостью проецирования.

3.3 вынесенное сечение: Сечение,
расположенное на чертеже вне контура изображения предмета или в разрыве между
частями одного изображения.

3.4 выносной элемент: Дополнительное,
обычно увеличенное, отдельное изображение части предмета.

3.5 главный вид предмета
(главный вид): Основной вид предмета на фронтальной плоскости проекции,
который дает наиболее полное представление о форме и размерах предмета,
относительно которого располагают остальные основные виды.

3.6 горизонтальный разрез: Разрез,
выполненный секущими плоскостями, параллельными горизонтальной плоскости проекций.

3.7 дополнительный вид
предмета (дополнительный вид): Изображение предмета на плоскости,
непараллельной ни одной из основных плоскостей проекций, применяемое для
неискаженного изображения поверхности, если ее нельзя получить на основном
виде.

3.8 ломаный разрез: Сложный
разрез, выполненный пересекающимися плоскостями.

3.9 местный вид предмета
(местный вид): Изображение отдельного ограниченного участка поверхности
предмета.

3.10 местный разрез: Разрез,
выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.

3.11 наклонный разрез: Разрез,
выполненный секущей плоскостью, составляющей с горизонтальной плоскостью
проекций угол, отличный от прямого.

3.12 наложенное сечение: Сечение,
расположенное непосредственно на изображении предмета вдоль следа секущей
плоскости.

3.13 ортогональная
(прямоугольная) проекция: Параллельная проекция предмета или его части на
плоскость, перпендикулярную к направлению проецирующих лучей, представляющую
совмещенную с чертежом одну из граней пустотелого куба, внутри которого
мысленно помещен предмет , .

3.14 основной вид предмета
(основной вид): Вид предмета, который получен путем совмещения предмета и
его изображения на одной из граней пустотелого куба, внутри которого мысленно
помещен предмет, с плоскостью чертежа.

Примечание – Основной вид предмета может относиться к
предмету в целом, его разрезу или сечению.

3.15 параллельная проекция: Изображение
предмета или его части, полученное проецированием их воображаемым параллельным
пучком лучей на плоскость.

3.16 поперечный разрез: Разрез,
выполненный секущей плоскостью, направленной перпендикулярно к длине или высоте
предмета.

3.17 продольный разрез: Разрез,
выполненный секущей плоскостью, направленной вдоль длины или высоты предмета.

3.18 простой разрез: Разрез,
выполненный одной секущей плоскостью.

3.19 профильный разрез: Вертикальный
разрез, выполненный секущими плоскостями, параллельными профильной плоскости
проекций.

3.20 разрез предмета (разрез):
Ортогональная проекция предмета, мысленно рассеченного полностью или
частично одной или несколькими плоскостями для выявления его невидимых
поверхностей.

3.21 сечение предмета
(сечение): Ортогональная проекция фигуры, получающейся водной или
нескольких секущих плоскостях или поверхностях при мысленном рассечении
проецируемого предмета.

Примечание – При необходимости в качестве секущей допускается
применять цилиндрическую поверхность, развертываемую на плоскость чертежа.

3.22 сложный разрез: Разрез,
выполненный двумя и более секущими плоскостями.

3.23 ступенчатый разрез: Сложный
разрез, выполненный параллельными секущими плоскостями.

3.24 фронтальный разрез: Вертикальный
разрез, выполненный секущими плоскостями, параллельными фронтальной плоскости
проекций.

Требования к оформлению чертежа общего вида

Что должно быть на чертеже

Содержание регулируется ГОСТом и общепринятым стандартом и включает:

• информацию, позволяющую визуально представить устройство и его конструкцию, механические и прочие особенности. К такой информации относятся сведения о разрезах, сечении и т. п;
• обозначенные части объекта, поясняющие чертеж общего вида;
• текст с описанием принципа функционирования устройства, его характеристик, перечень деталей, материал изготовления;
• обозначенные и пронумерованные детали;
• габариты — выверенные и правильные;
• техническую характеристику;
• схему объекта/изделия (нужна не всегда).

Что нужно знать о композиции

Рисунок — всегда прямая проекция на несколько плоскостей (не менее 2). Такое проецирование считается главным. Задача чертежника — начертить с ракурса, демонстрирующего форму и пропорции лучшей композиции.

Говоря о проекциях предмета и особенностях его устройства, мы всегда держим в уме способ черчения. Всего их три: виды, сечения и разрезы.

Вид — то, что видит смотрящий на предмет, видимая его сторона. Виды подписываются именами в том случае, если смещаются по отношению к фронтальному виду. Согласно общепринятому стандарту, вид бывает передним, верхним, левым, правым, нижним и задним.

Разрез показывает, как объект выглядит изнутри. Обычно он пересечен плоскостью и показывает находящееся на и за ней.

Сечение — рисунок, который мы видим, когда мысленно разрезаем объект плоскостью. Мы видим фигуру, которую отрезали в точке соприкосновения.

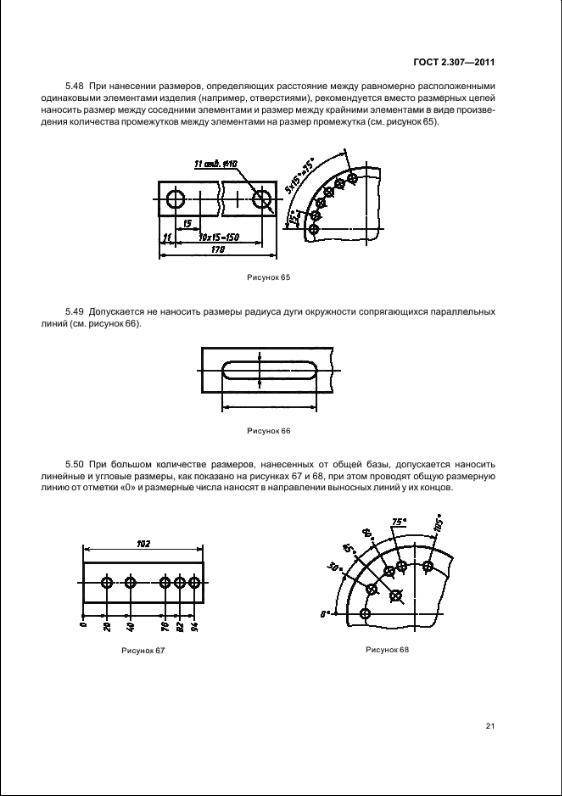

Размеры объекта

К размерам относятся главные параметры объекта. Сумма значений размерных строк и цифр используется для моделирования. Есть несколько вариантов размерной строки:

• габариты, определяющие границы изделия;
• величины и показатели, позволяющие монтировать и инсталлировать изделие и его элементы — посадочные, установочные и присоединительные;
• справочные — для дополнительной информации.

Важно:

• числа и метрические допуски не дублируются в отношении того же изделия, размещенного на разных страницах. Исключение — формальные сведения;
• расположение размерной строки должно быть параллельно отрезку, который измеряется, а выноса — перпендикулярно;
• угловые значения в процессе измерения делают линию полуокружностью, а выносы — радиусами;
• у контуров, выносов и строк нет точки пересечения.

Длинные линейки располагаются дальше от объекта, а короткие — ближе.

Как нумеруются позиции и части

При наличии в составе экспозиции множества элементов, нумерация осуществляется по порядку. Есть специальные линии для записывания на них чисел. Эти линии тянутся из внутреннего силуэта предмета во вне. Числа пишут также на разрезах и сечениях с видимой позицией.

Чтобы было удобно ориентироваться, создаются табличные реестры с номерами позиций — в свободном месте или отдельно на другой странице.

Графы таких реестров имеют определенную последовательность:

• готовые и заимствованные элементы;
• детали, которые были куплены;
• новое.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В” расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

СЕЧЕНИЯ

Издание официальное

Москва

Стацдартинформ

2007

МЕЖГО СУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ИЗОБРАЖЕНИЯ – ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ

Unified system for design documentation.

Image — appearance, sections

ГОСТ

2.305—68

МКС 01.100.01

Дата введения 01.01.71

Настоящий стандарт устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 363—88.

(Измененная редакция, Изм. № 2).

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ И ОПРЕДЕЛЕНИЯ

1.1. Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (черт. 1).

1.2. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на черт. 2. Грань 6 допускается располагать рядом с гранью 4.

1.3 Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

1.4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Издание официальное ★

Перепечатка воспрещена

Стандартинформ, 2007

	5	ip
ч	1 Г^тР	3	6 та
	Та Z

Черт. 2

Ф| !Ф

_U I

Черт. 3

1.5. Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий (черт. 3).

1.6 Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (черт. 4). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета (черт. 5).

Черт. 5

1.7. Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями (черт. 6). На сечении показывается только то, что получается непосредственно в секущей плоскости.

Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (черт. 7).

1.8. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

2. ВИДЫ

2.1. Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций (основные виды, черт. 2):

1 — вид спереди (главный вид);

2 — вид сверху;

3 — вид слева;

4 — вид справа;

5 — вид снизу;

6 — вид сзади.

В строительных чертежах в необходимых случаях соответствующим видам могут присваиваться другие названия, например «фасад».

Названия видов на чертежах надписывать не следует, за исключением случая, предусмотренного в п. 2.2. В строительных чертежах допускается надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения.

2.2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций), то направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (черт. 8).

Слайд 5

Графические изображения в конструкторских докумен- тах могут быть: полные – отражающие форму предмета; упрощенные – на которых опущены отдельные элементы и детали формы; условные или обозначения. Изображения на чертеже, в зависимости от их содержа- ния, разделяют на виды, разрезы и сечения. Правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах (электронных мо- делях) всех отраслей промышленности устанавливает ГОСТ 2.305–2008. Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом пред- мет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.

Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:

1. Главный вид (вид спереди) или же часто используемая фронтальная проекция;
2. Вид сверху. Имеет расположение под главным видом. По другому имеются горизонтальная проекция;
3. Вид слева. Изображают справа от вида спереди и именуется профильной проекцией;
4. Вид справа. Находится слева от вида справа;
5. Вид снизу. Имеет свое место над главным видом;
6. Вид сзади. Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

В результате проекции образа предмета возникает схема основных видов изделия:

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Нормативные ссылки

В настоящем стандарте использованы
ссылки на следующие межгосударственные стандарты:

ГОСТ
2.052-2006 Единая система конструкторской документации. Электронная модель
изделия. Общие положения

ГОСТ 2.102-68
Единая система конструкторской документации. Виды и комплектность
конструкторских документов

ГОСТ 2.103-68 Единая система
конструкторской документации. Стадии разработки

ГОСТ
2.104-2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.109-73 Единая система
конструкторской документации. Основные требования к чертежам

ГОСТ 2.302-68 Единая система конструкторской
документации. Масштабы

ГОСТ 2.317-69 Единая система
конструкторской документации. Аксонометрические проекции

Примечание – При пользовании
настоящим стандартом целесообразно проверить действие ссылочных стандартов на
территории государства по соответствующему указателю стандартов, составленному
по состоянию на 1 января текущего года, и по соответствующим информационным
указателям, опубликованным в текущем году. Если ссылочный стандарт заменен
(изменен), то при пользовании настоящим стандартом следует руководствоваться
заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены,
то положение, в котором дана ссылка на него, применяется в части, не
затрагивающей эту ссылку.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>
