Разборка бензопилы штиль 180 часть 3

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Снятие и замена сцепления на бензопиле. Обзор, инструкция

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки.

Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу.

Однако и в этом случае разборку можно произвести своими руками.

Неисправности сцепления

Неисправность	Возможная причина	Способ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.	Лопнула пружина в барабане.	Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.	Скол кулачка. Слетела пружина.	Замена всего узла
При работе цепь пробуксовывает.	Износ сцепления	Замена узла

Причины, по которым требуется разбирать сцепления:

• Неисправная или лопнувшая пружина;
• В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
• Сколы на тарелке сцепления;
• Износ деталей.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
• Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует  обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба

Обратите внимание, какой стороной к двигателю она стоит;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;. Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки. В противном случае пильная гарнитура не будет смазываться;

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

обзор

Обзор снятия муфты

Обзор ремонта сцепления бензопилы Stihl

Обзор замены сгоревшего сцепления бензопилы

SHTIL MS 180: сборка

Группа :. Сборка и обзор деталей бензопилы Stihl MS 180.

Если в результате осмотра было определено нарушение целостности шланга, то его заменяют. Если повреждения незначительные, то их можно скрыть с помощью герметика. Этот радикальный способ позволит снизить стоимость ремонта.

Если в результате давления на газ бензопила начинает глохнуть, то проблема заключается в карбюраторе. Также признаком неисправности карбюратора может стать затяжной старт бензопилы и невозможность набора оборотов.

Чаще всего такая неисправность возникает в результате износа резиновой манжеты, которая размещена на поршне топливного ускорителя. В результате этого при пуске инструмента происходит подсос воздуха. В основном такая поломка возникает через несколько лет эксплуатации бензопилы.

Устранение данной неисправности проводится в следующей последовательности:

1. Снять карбюратор. Выкрутить винт, который удерживает крышку с мембраной. Карбюратор повернуть так, чтобы был виден штифт. С него нужно снять стопорное кольцо и отсоединить пружину воздушной заслонки. После этого дроссельную заслонку. Для этого нужно открутить винт, который ее удерживает. На следующем этапе нужно снять ось заслонки.
2. Вытянуть ускоритель с пружиной. На нем есть манжета. Износ именно этого элемента приводит к подсосу воздуха и остановки двигателя после недавнего запуска. Поршенек с манжетой нужно заменить.
3. Собрать карбюратор в обратной последовательности и установить на бензопилу.

Поэтапная разборка карбюратора

Роман Шведов 11 days ago

штилек то в китае собран

а звездочка ведущая похоже потихоньку подходит к собственному сроку (кушать отметины от цепи)

Yuriy777888 1 month ago

CrazyJOG 1 month ago

Странно, что компания с именованием предлагает для оборотистого мотора минералку! до 5 тыс можно еще, 5-9 будто мало-мало полусинтетика, все что выше. синтетика.

этак, а что необычного то? обычное масло.

Yuriy777888 Такая вот наклейка была у той пилы Штиль

Yuriy777888 5 months ago

Constantin Volku 5 months ago

Yuriy777888 конечно однако вот лишь цилиндр был чёрный а глушитель дудки свеча оригинал Bosch (Белая такая с голубыми палосами). Когда звонил они мне произнесли что даёт гарантийный талон Victad какой-то а не штиливский. что это означает. Да и ещё исправльте ошибку номера. А где фактически говоря отыскать этот заводьской номер. Купить пилу ?

Подскажите, приобрёл в первый раз stihl 180 начал заводить и запамятовал про тормоз. в смысле я знаю что по аннотации нужно заводить на тормозе однако я растерялся и при включённом тормозе газанул раза 3 пытаясь сбросить с тормоза ))) вот сейчас переживаю будто она там))

Спасибо успокоили)) конечно я позже и стал навесу заводить без тормоза. С Новым годом! ))

Yuriy777888 6 months ago

Денис Шангин, с Новым годом 2021.) ничего ужасного, пару прогазовок. не жутко, главное на тормозе длительно газ не содержать на полную, вот тогда ДА, тогда будут трудности. ну-ка, и на будущее. штиль 180 достаточно таки лёгкая бензопила, потому при соблюдении всех мер безопасности можно запускать движок не включая тормоз пильной цепи, однако опять ж таки припоминаю, всё это необходимо мастерить аккуратненько и при соблюдении всех мер безопасности.

Замена Сальников Коленвала Stihl Мс 180

Бензопила Calm MS 180 считается одной из самых надежных среди моделей в своем сегменте. Но техника. это техника, и иногда могут возникать неисправности, которые могут потребовать ремонта в течение 180 мс.

Вы узнаете больше о ремонте узлов, прочитав статью.

Можно ли починить пилу своими руками?

Это первый вопрос, который возникает у владельца бензопилы Shtil 180, которая по какой-то причине перестала нормально функционировать. Ответ на который точно не работает. Правильно будет сказать: это возможно, но нужно ли это? Ремонт бензопилы в сервисном центре обычно обходится дороже, чем пытаться решить проблемы своими руками, но, пользуясь услугами специалиста, вы получаете уверенность и уверенность в том, что бензопила будет правильно отрегулирована и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, который нужно выбрать, отремонтировать его самостоятельно или нет, заключается в том, что для диагностики бензопилы, а также для дальнейшего ее демонтажа и ремонта вам необходимы определенные инструменты и некоторые знания о конструкции пилы. В противном случае вы даже не сможете открутить и снять маховик, не повредив его.

При самостоятельном ремонте пилы алюминиевые лопасти вентилятора, расположенные на маховике, часто ломаются. Это связано с тем, что при разборке они не используют специальную заглушку коленчатого вала, а пытаются ее починить, установив отвертку между корпусом пилы и лопастями маховика, что приводит к нежелательным последствиям. Гайка маховика имеет серьезный момент затяжки, а лезвия хрупкие и не выдерживают такой силы.

Инструменты для восстановления душевного спокойствия 180

Чтобы самостоятельно выполнить относительно хороший ремонт бензопилы Calm ms 180, вам потребуется:

• воздушный компрессор (для очистки бензопилы и очистки основных компонентов и узлов);
• датчик вакуума необходим для проверки герметичности картера и карбюратора, а также для выявления неисправных сальников;

Только с помощью этих инструментов ремонт тихой бензопилы 180 своими руками можно сделать достаточно качественно.

Общие поломки тихие 180

Общие неисправности бензопилы могут включать в себя:

• Обрыв кабеля стартера;
• Поставить на диск звездочку;
• Утечки в системе подачи масла для смазки цепи;
• Износ масляного насоса червячной передачи;
• Воздух проходит через сальники в картер;
• Нет свечи на свече зажигания;
• Отсутствие подачи топлива в случае неисправности карбюратора (мы не будем на них останавливаться, так как ремонт и регулировка бензопилы карбюратора является довольно широким вопросом и будет обсуждаться в отдельной статье);
• Ищу проушины сиденья под рычагом управления двигателем.

Теперь рассмотрим неисправности более подробно и приступим к ремонту масляного насоса.

Ремонт системы маслоснабжения

Если нет подачи масла для смазки контура, диагностируйте всю систему и определите причину подачи масла. На это есть несколько причин:

1. Засорен масляный фильтр или масляная система;
2. Нет резьбы на масляном насосе червячной коробки передач;
3. Блокировка или неисправность самого насоса;
4. Сброс давления в масляной системе (масляные пятна появятся в нижней части бензопилы).

Чтобы проверить резьбу на червячном приводе масляного насоса, вам нужно будет снять цепную пилу и привести в действие сцепление. Для этого выньте свечу зажигания и замените ее упором, который обеспечивает надежную фиксацию коленчатого вала инструмента от вращения.

Затем снимают крышку со стороны шины цепной пилы Stihl 180, и с помощью отвертки удалить стопорное кольцо, который содержит ведущую звездочку, а затем удалить звездочку.

You may also like

Таким образом, при необходимости, звездочка цепной пилы Caliper 180 также заменяется.

Муфта раскручивается с помощью головки на 19 и лебедок. Нужно раскрутить сцепление по часовой стрелке, так как нить оставлена. Пластина сцепления установлена ​​позади муфты и также должна быть удалена. Следующая часть. масляный насос с червячной передачей. Осмотрев и обнаружив отсутствие пластиковой нити, вы можете смело выбрасывать деталь и заменять ее новой, так как ее восстановление невозможно. Сборка бензопилы Calm 180 производится в обратном порядке.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Метки: ремонт бензопилы штиль

Комментарии 40

вчера по какой то причине заклинили при заводке подшипники коленвала. разобрал там грязь и все дела вымыл смазал. всё стало крутиться. собрал в обратном порядке. пила не заводится искра есть, бенз идёт. есть ток одно НО. собирал на прозрачном селиконовом герметике. собрал и через час начал пробовать заводить. молчит. и под свечу лил тоже ноль. может она не заводиться из за гермитизации плохой? пиле новая была работала раз 5 всего.

грязь в подшипнике-значит грязь в бензине! даже не знаю, попробуй другой герметик.Но скорее причина не в этом!

в первой части на фото видно бутыль с маслом 80 % что они паленое из за этого и задиры

как это ты определил, что оно паленое?

Цвет емкости качество печати . Ну паленое видео сразу .

Ну ты «эксперт»! 1) На фото толком этикетку не видно, а ты качество печати разглядел и определил подделку, а точнее СРАЗУ УВИДЕЛ) 2)Цвет бутыли может искажать фотоаппарат как угодно, в зависимости от настроек баланса белого цвета и чувствительности самого фотоаппарата. 3) Масло покупалось не на рынке, а у ОФИЦИАЛЬНОГО ДИЛЕРА ШТИЛЬ вместе с пилой!

тут даже бензопилы ремонтят))). А говорят сайт автомобильный. У меня тоже штиль, 290 мs, и разбора ток шланг масляный менял

Хорошая бензопила. У меня работает с 2008 года и нету никаких проблем. Пиляю примерно по 12 кубов в год для отопления дома.

Как то и выглядит более менее, она же совсем мини-бикини

SHTIL MS 180: сборка

Группа : Сборка и обзор деталей бензопилы Stihl MS 180.

Собирать пилу stihl ms 180 назад, довольно легко, главное придерживаться последующего метода:

1. Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Штиль 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
2. Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки надо сделать на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить нашему клиенту остается в сборе в место посадки в цилиндре;
4. Дальше обезжирить место установки картера и сам картер, затем промазать герметиком и установив в район закрутить 4 винта крепления;

Ниже посмотрите разборку штиль 180 на видео, оно изготовлено для малоопытных юзеров, в персональном компьютере тщательно показан процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится довольно легко, главное до начала работы хорошо очистить пилу и даже не спешить. Для возможности маленькие детали не потерялись, необходимо использовать контейнеры, на которых, в ходе стоит раскладывать запчасти.

Устройство насоса, системы смазки и принцип действия

Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.

Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.

Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.

В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.

В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.

Ремонт и настройка карбюратора

Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.

Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Порядок действий при запуске

Алгоритм действий при пуске пилы

1. Включить ручной тормоз, надавив на защитный щиток рукой до щелчка.
2. Нажать на декомпрессионный клапан, если он предусмотрен в модели. Это упростит включения двигателя.
3. Нажав клавиши газа и стопор газа на рукоятку одновременно привести рычаг управления режимами в нижнее положение.
4. Установить пилу на ровную поверхность.
5. Левой рукой взяться за трубчатую рукоятку, правой – за рукоятку стартера. В прорезь задней рукоятку вставить носок ноги и весом тела придавить пилу к поверхности.
6. Плавно вытянуть за рукоятку тросик стартера до упора. Затем с силой несколько раз потяните за рукоятку стартера вверх, одновременно упираясь в трубчатую рукоятку.
7. Двигатель проработает непродолжительное время и остановится. Переместить дроссель путем перемещения рычага переключения режимов вверх до следующего фиксированного положения.
8. Повторить п. 6. Если двигатель включился, необходимо короткое нажатие на рычаг управлением газом. Это необходимо, чтобы комбинированный рычаг зафиксировался в положении холостого хода.
9. Отключить тормоз, потянув его рукоятку на себя до щелчка. Агрегат готов к работе.
10. Для проверки системы смазки, удерживая пилу над чем-либо светлым (снег, бумага, срез дерева), включить максимальный газ. При правильной работе системы будут видны следы от масляных пятен.

Ремонт дроссельной заслонки

Если цепная пила не запускается, проблема может быть в дросселе. В этой ситуации трудно справиться самостоятельно. Это связано с тем, что человеку трудно регулировать натяжение дроссельной заслонки. Чтобы проверить его, пользователь должен добраться до топливной системы пилы. В этом случае боковая крышка снимается. После этого проверяется шатун и отверстие. Если обратный клапан загрязнен, дроссель может сломаться. В этой ситуации его необходимо заменить. Запасные части для бензопилы лучше покупать в специализированных мастерских. Чтобы заменить деталь, сначала рекомендуется снять шину

После этого важно зацепить зажим, на котором удерживается дроссель

В представленной модели он закреплен на корпусе двумя болтами. С помощью гаечного ключа вы можете легко отвинтить их. Следующий шаг — удалить дроссель с верхней стороны. Для этого вам также понадобится использовать ключ. Растянуть его, в конечном счете, должно быть хорошо. Это потребует помощи другого человека. Однако один конец дросселя можно зафиксировать независимо. Если клапан в результате не плотно прилегает к крышке, то дроссель не является достаточно плотным, и его следует снова удалить.

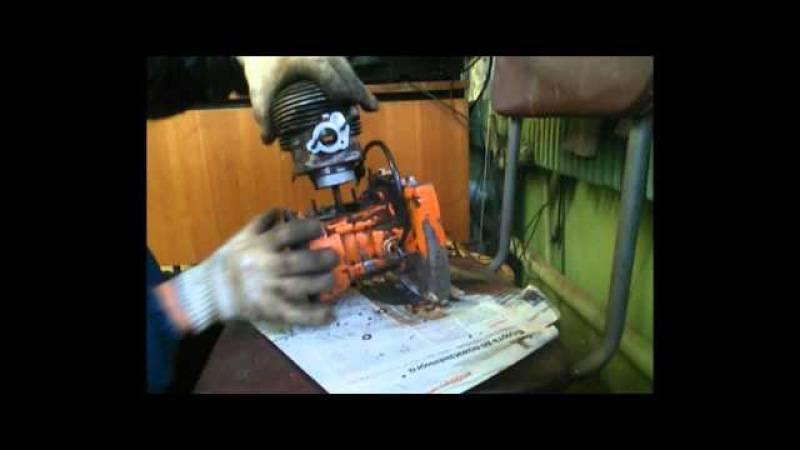

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Что надо сделать:

1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты (включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.

2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра щёткой или сжатым воздухом.

3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете. 4. Открутить крепёж, который крепит карбюратор к двигателю. Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).

5. Отсоединить от карбюратора тросик газа и тяги, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.

6. Стянуть со штуцеров карбюратора топливные шланги. Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.

7. Стянуть карбюратор со шпилек, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).

8. Почистить карбюратор снаружи жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер). 9. Открутить винты крепления крышки диафрагмы карбюратора (обычно их 4)

Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму

Осмотреть каналы и полость на присутствие грязи и мусора

Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора

Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.

10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.

11. Открутить топливный фильтр тонкой очистки в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.

12. Надо осмотреть часть карбюратора, к которой подводится топливо. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.

13. Чтобы хорошо очистить и продуть штуцера лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.

14. Продуть сжатым воздухом все детали карбюратора, чтобы удалить остатки очистителя или загрязнений.

15. Собрать карбюратор, хорошо затянув все крепёжные винты.

16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины, в порядке обратном порядку разборки. Как почистить карбюратор – всё.

17. Завести двигатель, чтобы проверить и при необходимости провести регулировку карбюратора.
