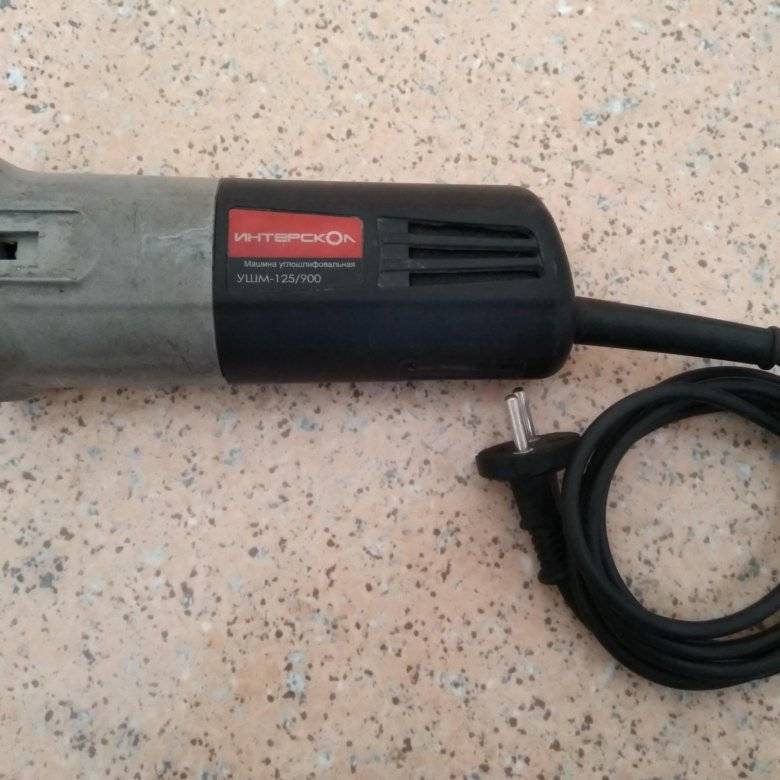

Разборка болгарки интерскол 125 900

Ремонт инструмента – опора на знание ее конструкции и здравый смысл

Любая угловая шлифовальная машина состоит из следующих узлов и механизмов, в расположении и состоянии которых следует уверенно разбираться:

• Якорь. Внутренняя часть электрического двигателя, вращающаяся при работе инструмента с регулируемой угловой скоростью. Чем выше скорость вращения якоря, тем больше мощность шлифмашины. В отличие от морского «собрата», якорь в электрооборудовании тормозить не должен ни при каких обстоятельствах;
• Коллектор – отдельное место (площадка) на якоре, куда выведены силовые и управляющие обмотки. Уже из названия ясно – здесь происходит коммутация сигналов на двигатель и управляющий блок. Коллектор хорошо виден после съема корпуса – пластины контактов отполированы и имеют значительные размеры;
• Электрощетки – специальная разновидность проводников для подвода тока от силового кабеля к коллектору. В рабочем состоянии слабо и ровно искрят, их свечение видно через вентиляционные отверстия в корпусе болгарки;
• Редуктор – особое механическое устройство в передней части шлифовальной машины. Предназначено для передачи механической энергии вращающегося якоря к вращающемуся же диску. При этом корректировке подлежит как скорость вращения рабочего диска, так и развиваемая им мощность;
• Статор – часть электродвигателя болгарки, в которой вращается якорь (ротор). Наиболее сложная часть инструмента, ввиду строгой точности запрессованных в нее обмоток. Перемотка статора болгарки своими руками – процедура авантюрная, лучше ее доверить специализированной мастерской;
• Ручки-держатели, силовой кабель с вилкой и корпус с управляющими и регулирующими приборами.

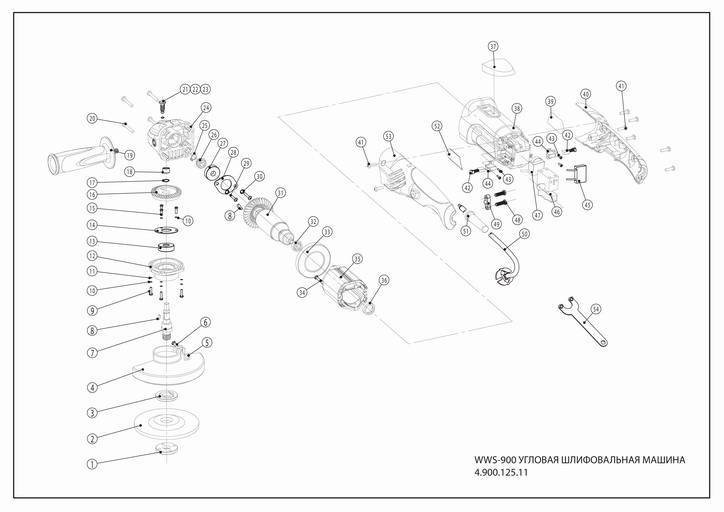

Крайне желательным помощником в ремонте будут компоновочные и электрические схемы, а также подробная инструкция именно для той модели болгарки, которую требуется починить. К сожалению, многие производители подобными излишествами свои устройства не обременяют. В таком случае необходимую информацию можно почерпнуть у всезнайки-интернета и не проводить ремонт болгарки своими руками в расчете на «авось, там все просто», разумеется, если не хотите купить по итогам ремонтных процедур новый инструмент…

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную. Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

Устройство УШМ

Любая болгарка состоит из следующих деталей:

• ротор – часть электродвигателя, которая вращается при работе и регулируется по скорости, ещё называется якорем;
• коллектор – место на роторе, где находятся управляющие обмоточные провода;
• щётки – детали, которые служат проводниками тока от кабеля до обмотки коллектора;
• редуктор – механизм, выполняющий роль привода от вращающегося ротора к кружащемуся диску, состоит из шпинделя, подшипника, из двух шестерёнок (большая и шестерня вала);
• статор – часть электродвигателя, в которой работает ротор;
• крыльчатка охлаждения болгарки;
• кнопка запуска;
• сетевой кабель с электрическим приводом;
• кожух защиты;
• корпус болгарки;
• дополнительная рукоятка.

READ Кожух для болгарки 125 своими руками

Все указанные детали можно поделить на две части:

• электрическую;
• механическую.

Как осуществить перемотку статора?

Если нет способности приобрести новый статор, другими словами вариант починить старенькый, осуществив ремонтные мероприятия, заключающиеся в покрытии статора новейшей обмоткой.

• с учебника края необходимо разрезать старенькую обмотку;
• подсчитать витки не найти, в каком направлении произведена намотка;
• измерить поперечник проволоки;
• рассчитать процент наполнения пазов сердечника;
• после удаления испорченной обмотки нужно проверить изоляцию не прочистить пазы, намотать требуемое изображение количество витков;
• надеть на концы обмоток изолирующий провод;
• припаять концы обмоток.

При осуществлении обмотки статора принципиально, используя переменный ток, делать пропитку новых обмоток. После пропитки непременно зачищаются следы пропитки, как снутри статора, так не снаружи, на его корпусе. В свое время работы нужно повсевременно инспектировать, свободно ли прогуливается ротор снутри статора.

Ремонт редуктора болгарки Интерскол УШМ-180/1800М

Всем привет. Вот небольшое ТО моей болгарки. Вместо втулки вала редуктора можно установить игольчатый подш.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Ремонт выключателя своими руками: как сделать, разобрать, переделать и собрать, проверить мультиметром

Для выполнения ремонта сломавшейся болгарки требуется обязательное исполнение следующих действий:

• разбирать и собирать болгарку, проводить чистку поверхностей следует только на отключенном от сети электроинструменте;
• ремонтные действия производятся при снятом рабочем инструменте, за фиксацию которого отвечает стопорная кнопка, и защитном кожухе;
• для удобства разборки и сборки болгарки необходимо иметь слесарный инструмент в виде крестовых и плоских отверток, набора гаечных ключей и электрического инструмента для работы с клеммами и проводами;
• механический износ кнопки включения можно определить самопроизвольным отключением болгарки от вибрации во время работы;
• после разборки пластмассового корпуса болгарки следует удостовериться в отсутствии поломок на корпусе тяги и выполнить диагностику электрической части;
• для диагностики применяют многофункциональный электрический прибор – мультиметр, который устанавливают в режим измерения сопротивления и используют для проверки целостности цепи (в случае низкого его значения срабатывает световая или звуковая сигнализации);
• убедившись, что причиной отсутствия работоспособности болгарки стало пусковое устройство, а именно не работающие контакты, следует принять меры по устранению неисправности.

Видео: если не все контакты вышли из строя

В следующем видео показано как можно сохранить работоспособность кнопки выключения, если не все контакты вышли из строя. Даже один целый контакт позволяет это сделать. Соединив напрямую провода вышедшего из строя контакта, оставив не тронутым целый контакт, можно вполне безопасно проводить работы с такой болгаркой не применяя выключение штепселя из розетки для прекращения работы.

Видео: ремонт кнопки

В следующем видео показан ремонт поломанной тяги рычажной системы кнопки выключения. Такой самостоятельный ремонт под силу хорошему слесарю. Безусловно, прочность пластмассового рычага меньше, чем стального. Загнутый рабочий конец прослужит несравненно дольше пластмассового.

Однако диэлектрические свойства пластикового рычага гарантируют отсутствие короткого замыкания в электрической цепи болгарки, что нельзя сказать о тяге из металла. Применение электроизоляционного картона в качестве материала предохраняющего обмотку от замыкания не обеспечивает ее надежное крепление, документацией такой способ изоляции не предусмотрен. Вариант установки электрокартона в видео отсутствует.

Кроме этого, металлическая тяга быстро выведет из строя пластмассовую кнопку, так как мягкий пластик будет работать на срез жестким полосовым металлом. То есть любые отклонения от конструкции несут в себе определенное влияние на работоспособность болгарки и не всегда они в лучшую сторону.

Рекомендации

Удачный ремонт подшипниковых узлов поможет соблюдение следующих рекомендаций.

Нужно знать конструкцию управляемой угловой шлифовальной машины. Вы должны ознакомиться с технической документацией, прилагаемой к измельчителю. Знание расположения компонентов и деталей поможет вам правильно разобрать и собрать кофемолку во время ремонта.
Выполнение работ по замене подшипников поможет в качестве наличие необходимых инструментов. Этот инструмент не сложен и почти всегда доступен в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные инструменты (тиски, удлинители, выколотки различных конструкций) для фиксации и снятия подшипников.
При ремонте шлифовальных машин Есть определенный порядок работы

Это следует учитывать, принимая во внимание некоторые различия, связанные с характеристиками конкретной модели.
Заменить подшипники если есть даже небольшой вал, Так как поврежденный подшипник может полностью повредить весь электроинструмент.
Перед выполнением ремонта убедитесь в этом электроинструмент выключен кормление.

Подшипник открыт для дробилки Hammer. Фото 220В

Используемый инструмент должен быть в хорошем состоянии:

• Конструктивные элементы съемников (ножки, штанги, упоры, винтовые устройства) соответствуют технической документации;
• Отвертки имеют прямые боковые поверхности, прямой стержень прочно закреплен в рукоятке;
• Ключевые губки параллельны, не имеют трещин и выемок;
• Молотки прочно прикреплены к ручкам.

Соблюдение этих рекомендаций позволит вам правильно и безопасно разобрать угловые шлифовальные машины, заменить неисправные подшипники, смазать все детали и собрать шлифовальную машину для дальнейшей эксплуатации.

Схема коллекторного двигателя с переключателем направления вращения

Итак, вскрываем аппарат и видим кучу пыли и грязи которая скопилась за долгое время эксплуатации, все это вычищаем и вымываем салфетками и обезжиривателями.

Проверяем щетки, и все электрические соединения на клеммах поджав и почистив, вытаскиваем ротор коллекторного электродвигателя и проверяем его визуальным осмотра обмотки и пластин, что бы ничего не заедало, подшипники должны быть целыми без трещин, а вращаться они должны свободно без заклиниваний, шумов и люфтов.

Далее приступаем к выключателю, он как оказалось, и стал виновником, тут кнопка выключатель коммутирует сразу два проводника цепи. Сам привод рычаг продуваем силиконовой смазкой, чтоб он легче ходил в своем пазу направляющей до самого выключателя.

Выключатель можно снять и разобрать, отремонтировать выгоревшую половинку не смог, поэтому замкнул один из проводов напрямую, а второй теперь служит для включения и выключения.

Контакт со временем отошел в выключателе, начал искрить и греться и часть его расплавилась.

Можно конечно заменить целиком выключатель, что было бы правильно, но владелец хотел максимально по дешевле, так как инструмент не сильно дорогой, да и не новый уже, поэтому пришлось вот так и поступить, новый выключатель стоит в городе порядка 400-500 рублей, что не очень-то и дешево.

После сборки болгарки, обязательно тестируем и проверяем на холостом ходу режимы работы прежде чем отдать её владельцу.

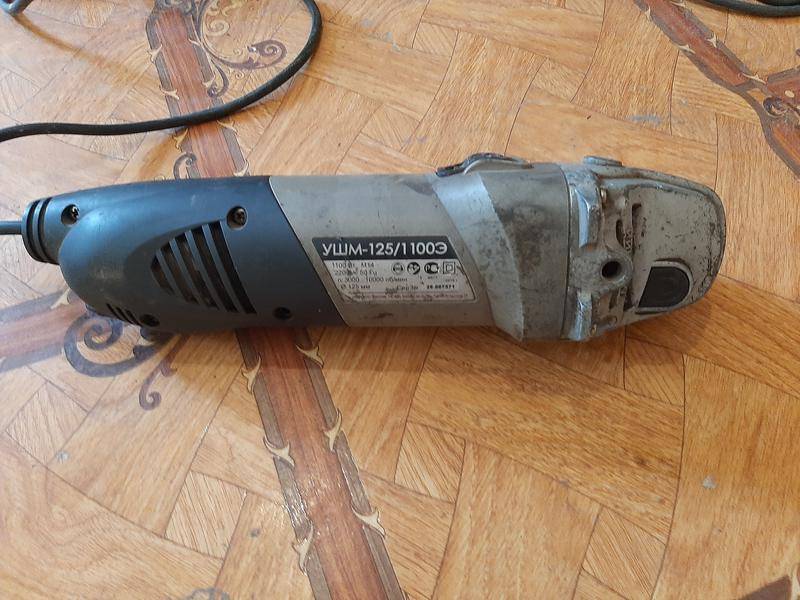

УШМ (болгарка) Интерскол УШМ-125/1100Э: схема, отзывы

В домашнем хозяйстве и в промышленном производстве часто необходимо выполнить резку и шлифовку железных, каменных либо других изделий из жестких материалов. Очень действенным с этой целью является таковой электроинструмент, как болгарка «Интерскол» УШМ-125/1100Э.

Плюсы

Самым надежных и долговременных изделий производства российских фирм считается болгарка «Интерскол» УШМ-125/1100Э. Отзывы потребителей свидетельствуют о неплохой работе и высочайшей безотказности данного электронного инструмента.

Читайте так же

Посреди юзеров сильными сторонами этой болгарки числятся:

• возможность просто разворачивать редуктор на 90 градусов для которого предназначена конструкция неловкого как еще его называют непривычного расположения спусковой кнопки;
• высочайшая мощность;
• наличие регулятора оборотов. По отзывам потребителей, способность снижать частоту вращения делает данную болгарку неподменной для таких работ, как зачистка швов сварки, снятие ржавчины как еще его называют старенькой краски с металлоконструкций при наличии разных шлифовальных кругов и насадок;
• комплектация длинноватым шнуром значительно упрощает переноску и позволяет работать болгаркой на огромных дистанциях от розетки и в других помещениях;
• малые габариты и вес используют «Интерскол» УШМ-125/1100Э на работе с маленькими изделиями, так как для этого более томные болгарки очень неудобны;
• наличие быстрозажимного защитного кожуха, для монтажа которого не требуются инструменты;
• присутствие блока мощности, поддерживающего малые обороты;
• применимая цена продукции;
• наличие плавного спуска;
• наличие основной ручки, которую используется в 3-х положениях;
• комплектация дополнительной ручкой.

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

• В корпус вставляется статор;
• Статор накрывается пластиковой защитой;
• В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
• Второй конец ротора вставляется в корпус редуктора;
• На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
• Корпус редуктора крепится к корпусу статора четырьмя винтами;
• Проверяется плавность вращения ротора;
• На корпус редуктора надевается крышка с ведомой шестерней;
• Закручивается 4(четыре) винта крепления крышки редуктора;
• Проверяется плавность проворачивания шпинделя инструмента;
• Устанавливаются угольные щетки;
• Надевается задняя крышка или собирается ручка;
• Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

• Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
• В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
• Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
• Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
• При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

• конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
• вывернуть винты, при помощи которых крепится щеткодержатель;
• найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

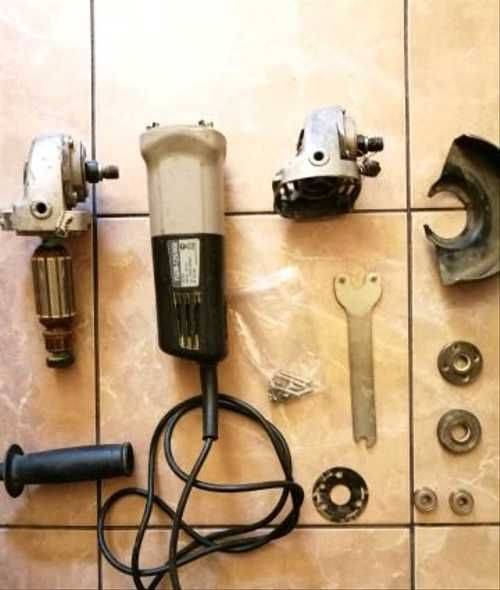

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

• конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
• вывернуть винты, при помощи которых крепится щеткодержатель;
• найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

READ Как Резать Керамогранит Болгаркой Без Сколов

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать. Sources:

Sources:

https://thestroika.com/bolgarka/kak-razobrat-bolgarku-interskol-ushm-125-900.html

Завершающий этап

После проведения всех необходимых ремонтных мероприятий угловая шлифовальная машинка собирается обратно в той же последовательности, как и разбиралась. Но перед самой сборкой необходимо смазать все механические узлы болгарки.

Для этой цели специалисты рекомендуют смазочные материалы отечественного производства. На прилавках магазинов, торгующих бытовыми электроприборами, можно найти смазки зарубежных производителей, но они значительно дороже, хотя по своему качеству не лучше отечественных. Среди огромного выбора смазочных материалов следует выбирать ту продукцию, у которой обозначены высокие показатели адгезии (они рекомендуются для редукторов всех шлифовальных угловых машинок). Такие смазки качественнее сцепляются с поверхностью.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но, неправильная эксплуатация инструмента, несвоевременная замена угольных щеток, смазки и подшипников приводит к преждевременному выходу из строя.

Ремонт болгарки Интерскол можно выполнить и самостоятельно.

Для этого надо знать устройство болгарки Интерскол, схему сборки, порядок выполнения технологических операций при разборке и сборке ушм. Чтобы правильно выполнить ремонт ушм Интерскол, достаточно изучить предлагаемую схему и инструкцию.

Углошлифовальные машинки фирмы Интерскол в последнее время становятся все более популярными не только в среде профессионалов, но и любителей мастерить своими руками.
