Разборка перфоратора Bosch 2 24

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор. Длина щеток не должна быть короче 8 мм

На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

Снимаем резиновый наконечник и стопорное кольцо;
Извлекаем шайбу и коническую пружину;
Достаём боковые шары (желательно при помощи магнита);
Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
Снимаем заднюю накладку на ручку и щётку двигателя;
Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
Открываем заднюю крышку и вынимаем переключатель реверса;
Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Перфоратор Bosch

Есть два типа молотков:

С горизонтальной установкой двигателя (ствол и якорь двигателя расположены параллельно);
С вертикальной установкой двигателя (те же детали расположены под прямым углом).

Электрические и механические части являются основными компонентами этого инструмента.

Электрическая часть состоит из:

Двигатель;
Устройство управления двигателем (иногда в сочетании с выключателем);
Выключатель вкл / выкл;
Элементы, которые демпфируют препятствия;
Шнур питания.

Состав механической части следующий:

Коробка передач, которая установлена на валу двигателя;
Ударный механизм;
Сцепление.

К этому устройству можно прикрепить различные аксессуары в виде дрели, коронки, пылесоса и других деталей.

Разновидности

Компания Bosch занимается выпуском дрелей бытового и профессионального назначения. Визуально особенность первого инструмента заключается в его корпусе зеленого цвета, второго – синего. Бытовые модели рассчитаны на непродолжительные работы. Им требуется время для охлаждения двигателя.

Профессиональные инструменты предназначены для выполнения масштабных строительно-ремонтных мероприятий. Они отличаются высокой мощностью и производительностью.

Ударная

Ударные дрели предназначены для профессионального пользования. Они способны выдерживать высокие и продолжительные нагрузки. Могут сверлить прочные материалы с режимом удара, завинчивать крепеж в деревянные, кирпичные или бетонные изделия.

При использовании миксера при помощи таких устройств удобно перемешивать различные строительные растворы (не более 10 литров за 1 раз). Все ударные дрели обладают высоким крутящим моментом.

Электрическая

Такие устройства работают при подключении к сети 220 В. Они имеют двужильный провод, защищенный хорошей изоляцией, которая защищает его от изломов и температурных воздействий.

Компания выпускает большинство моделей дрелей с кабелем от 2 до 2,5 метров. Реже в продаже можно найти приборы, имеющие четырехметровый провод.

Аккумуляторная

Дрель, оснащенная аккумулятором (литий-ионные или натрий-кадмиевые модификации). Такие устройства мобильны. Их можно эксплуатировать повсеместно, вплоть до полевых условий. Им не требуется подключение к сети. Большинство моделей может работать в двухскоростном режиме. Аккумуляторным дрелям Bosch присуща одна характерная особенность – система Hyper charge, которая позволяет полностью зарядить устройство за полчаса.

Все приборы оснащаются быстрозажимным патроном, за счет чего мастер сможет быстро заменить сверло при помощи одной руки.

Безударная

Устройства, предназначенные только для сверления отверстий. Большинство моделей имеет функцию реверса и возможности работы в нескольких скоростных режимах, благодаря чему их можно использовать в качестве шуруповерта.

Читать также: Рейтинг производителей динамометрических ключей

При производстве безударных дрелей используются подшипники шарикового и роликового типа, что гарантирует долговечность устройств.

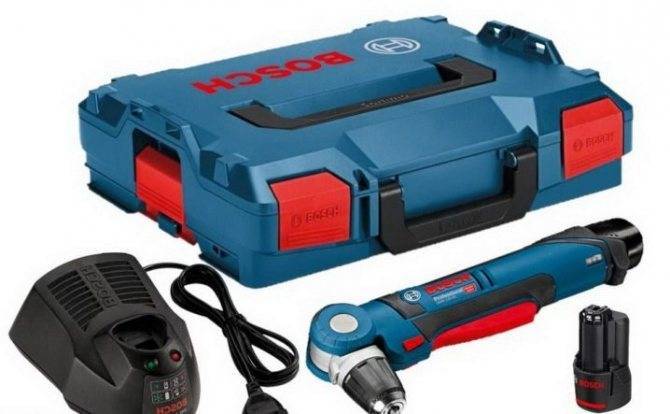

Угловая

Это мини-дрель, которую удобно использовать в условиях ограниченного пространства или при необходимости сверления отверстий в труднодоступных местах. Отличается небольшим весом, компактными размерами. Такие устройства оборудованы угловым редуктором.

Из-за обширного ассортимента потребителю порой бывает сложно определиться с выбором нужной модели и приобрести оптимальный для себя вариант

Разберемся, на что следует обратить внимание при покупке дрели

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Видео: Как Разобрать Перфоратор Бош 2 24

Какой бы поломки вы не ожидали, почистите корпус. иногда грязь и пыль могут помешать правильной работе устройства.

Ремонт перфоратора самостоятельно, шаг за шагом

Вы должны быть готовы к ремонту такого устройства, как ударная дрель, что минимизирует финансовые и трудовые затраты. Что ж, если вы более или менее сфокусированы на конструкции сверла, вы знаете, из каких частей и компонентов он состоит, что быстро заменит сломанную деталь. Чаще всего ремонт пуансона сводится к банальной замене «летающих» элементов, к которым относятся:

Якорь;
Кисти;
Gears;
Закуска;
Подшипники;
Кабели для подключения к сети;
Предохранители.

Следует отметить, что самый простой способ ремонта легких инструментов, учитывая тот факт, что такой молоток идеально подходит для строительства дома. Но поломка более серьезного оборудования может быть гораздо более сложной и может выполняться только профессиональными мастерами. В любом случае, независимо от того, какой инструмент вам интересен, найдите модель с пылесосом. это устройство сэкономит ваше время на уборку и сделает вашу работу более безопасной, уменьшив пыль.

Другая проблема. обрыв обмоток, обмоток якоря и стартера, которые также происходят через пыль. Ремонт. это тщательная очистка и замена тех деталей, которые не подлежат ремонту. Однако «профилактика» является более надежным методом. Для этого очищайте прибор раз в две недели, пропитывая его лаком или смазкой

Кстати, к выбору смазки следует относиться с осторожностью. Итак, есть несколько правил

Во-первых, лучше купить решение от того же производителя (Bosch, Makita, Encore), а также сам удар, в этом случае состав масла или лака идеально подходит. Если у вас нет такого состава под рукой, масло для дизельных двигателей идеально подходит для вас.

Второй наиболее распространенной причиной поломки является износ щетки, независимо от того, сколько стоит ваш инструмент. даже самые дорогие модели подвержены этой проблеме. Их очень легко заменить: мы разбираем пуансон по схеме, описанной выше, находим изношенные щетки и ставим на их место новые. Все, что вам нужно сделать, это определить, какой из них лучше всего использовать: уголь, графит или угольный графит. Да, графит имеет длительный срок службы, но из-за твердости материала коллектор может пострадать. Угольные элементы характеризуются коротким сроком службы, но имеют хороший контакт с другими частями перфоратора. Приобретение третьего варианта считается оптимальным и недорогим.

Есть проблемы с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно на дешевых устройствах. Алгоритм работы тот же. разбираем пуансоны, находим сломанные детали, заменяем их. Главное, чтобы купить соответствующие предметы для этой модели. Эта проблема часто “преследует” картриджи, которые находятся под максимальной нагрузкой. Прежде всего, защитите их от пыли и грязи, промывая элементы твердым маслом. Но если патрон все еще сломался, у нас не было бы выбора, кроме как заменить его.

Теперь вы знаете, как исправить удар, и вы видите, что большая часть повреждений. это просто чистка или замена неисправных деталей. Но если вы разбираете инструмент, но нет очевидных причин, лучше направить устройство в сервисный центр. специалисты быстро найдут причину и устранят ее.

Перфоратор Bosch сверлит, но не долбит

Если перфоратор окончил долбить, но позволяет сверлить, самой вероятной предпосылкой вам больше понравятся разрушение «пьяного подшипника». Данная неисправность встречается время от времени не найти ее бывает тяжело.

Для ее устранения не следует посещать ремонтную мастерскую. Такую неисправность уберет хоть какой мало-мальски разбирающийся в механике человек.

Разборка промежного вала

Промежуточный вал разбирается снятием вала поз.24 не вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, с помощью приспособления.

Новый пьяный подшипник

Сначала необходимо разобрать перфоратор Bosch до промежуточного вала. модели gbh 2 24 d, gbh 2 26. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, нашему клиенту остается части разрушенного механизма.

Покупаете новый «пьяный подшипник», не, смазав что остается сделать нашему клиенту детали новой смазкой, производите замену не сборку, в последовательности, обратной шагам разборки.

Как подбирать запчасти для замены

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
из полости надо достать боек в сборе;
со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
снимите прямозубую шестеренку поз.22.

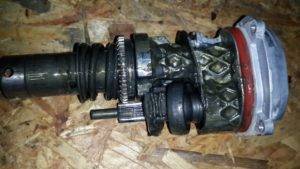

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

бытовой;
полупрофессиональный;
профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

https://youtube.com/watch?v=fdP7NR6eu7Y

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

кнопку включения;
двигатель;
ударный механизм;
предохранительную муфту;
зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Двигатель не работает

Другой причиной неработоспособной отвертки может быть электродвигатель. Скорее всего, проблема с кистями. В идеале, кисти должны быть изменены, если их износ достигнет 40-45% от их длины. И, конечно же, вам необходимо надеть электрический электродвигатель, для этого вам нужно отключить провода, идущие от кнопки, и измерить сопротивление на клеммах крепления проводов с помощью мультиметра.

Кроме того, вы можете проверить обмотку якоря. Для этого измерьте сопротивление на двух соседних пластинах коллектора по всей окружности. Значение мультиметра должно быть «0». Если во время испытания две соседние пластины обозначают значение, отличное от нуля, анкер следует заменить.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Предохранительная муфта

При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.

По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Читать также: Калькулятор расчёта провода по мощности

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Разборка быстроразъемного патрона

В перфораторах Bosch как правило применяется два вида патронов: патроны SDS-plus не патроны SDS-max. Разница у них по большому счету зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента исходя из модели SDS-plus иначе говоря SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

снимите резиновый наконечник поз.34;
достаньте стопорное кольцо поз.87;
снимите стальную шайбу поз.833;
извлеките коническую пружину поз.833;
аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus Внимательно осмотрите что остается сделать нашему клиенту детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.
