Регулировка карбюратора husqvarna 236

Правильная настройка

Регулировка карбюратора бензопилы и бензокос имеет решающее значение для цепных пил и других двухтактных двигателей. Корректировка, которая даёт слишком богатую смесь, приведёт к тому, что пила будет иметь недостаточную мощность, к увеличению количества углерода и может повредить двигатель. Правильная настройка карбюратора позволит производить максимальную мощность оборудования, продлевать рабочий цикл двигателя, производить минимальные выхлопы, работать плавно и бесперебойно. Большинство цепных пил имеют три крепёжных винта карбюратора:

Остановка дроссельной заслонки — регулировка, определяющая, насколько клапан дроссельной заслонки остаётся открытым, когда спусковой механизм дроссельной заслонки высвобождается. Если эта настройка установлена малой, двигатель заглохнет при отпускании триггера дроссельной заслонки.
Регулировка низкоскоростного топлива (L) — регулировка, которая контролирует топливо на холостом ходу.
Высокоскоростная регулировка топлива (H) — контролирует долю топлива при номинальной скорости работы. Это самая важная настройка.

Следует отметить, что в некоторых конструкциях цепных пил отсутствует высокоскоростная регулировочная игла. Эти пилы имеют так называемую неподвижную струю, которая устанавливается заводом. Карбюраторы с неподвижной струёй используются, чтобы запретить оператору устанавливать самостоятельно регулировку, что может повредить пилу. К сожалению, такие заводские настройки часто не позволяют пиле достичь максимальной производительности.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 137

Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.

Мотор на бензопиле не запускается. Причины:

Зажигание
Двигатель залит
Топливный резервуар пуст или топливо не достигает карбюратора
Свеча зажигания не зажигает

Мотор плохо работает на холостом ходу. Причины:

Карбюратор нуждается в регулировке
Износилась изоляция коленчатого вала

Мотор не набирает обороты, теряет мощность или останавливается, не выдержав нагрузки. Причины:

Воздушный фильтр загрязнился
Свеча зажигания загрязнилась
Карбюратор нуждается в регулировке

От мотора идет дым. Причины:

Слишком много масла смешали с бензином

Воздушный фильтр бензопилы Хускварна 137

Грязный воздушный фильтр снижает мощность двигателя и повышает потребление топлива и выделение вредных испарений. Необходимо очищать его после каждых 5 часов работы.

Уход за шиной

Шине необходимо техническое обслуживание либо замена, если

Пилите только одной стороной пилы
Работаете на несоответствующем рекомендациям количестве смазочного масла

Необходимо заменить шину, если она деформировалась или внутренние канавки шины износились Обязательно нужно очищать отверстия для подачи масла каждые 5 часов работы. Регулярно и аккуратно убирайте загрязнения из канавки шины проволокой или ножом для шпатлевки.

Свеча зажигания

Меняйте свечу зажигания каждый год, используя Champion RCJ7Y. Правильный зазор составляет 0,5 мм.

проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

поменять прокладки под крышками главной камеры и топливного насоса;
очистить или заменить сетчатый фильтр;
заменить диафрагму или игольчатый клапан главной камеры;
устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Устройство карбюратора

Для того чтобы иметь представление как отрегулировать карбюратор к 65 необходимо знать его строение и принцип работы. Движение горючего вещества идет через штуцер и достигает клапана, в который установлена запорная шайба. Клапан соединен с поплавками через язычок. Это пластмассовые детали, вращающиеся вокруг оси, соединенные между собой между собой.

Когда уровень горючего превышает норму, излишек выводится из поплавковой камеры через отверстие. Для этой цели имеется специальный дренажный канал. Для устранения риска повышения давления в камере, она сообщается с внешней средой.

Устройство дозации

Карбюратор к 65 имеет дозирующую систему, состоящую из следующих элементов:

распылителя;
главного топливного жиклера;
дроссельной иглы;
канала, подводящего воздух.

После захода топлива в поплавковую камеру, оно через главный топливный жиклер и распылитель попадает в зазор между иглой и распылителем. Двигается смесь под действием разряжения. После выхода из распылителя происходит смешивания топлива с воздухом, который поступает через отверстие, выполненное в распылителе. Стопорная шайба, которая располагается под топливной трубкой, надежно фиксирует распылительный узел.

Игла выполняет регулирующую функцию и работает в 5 режимах. Пропускная возможность главного жиклера обеспечивает максимальную мощность мотора.

Холостой ход

Устройство карбюратора к 65 включает в себя систему холостого хода, которая состоит из следующих элементов:

топливной трубки;
воздушного канала;
винтов количества и качества смеси;
отверстия холостого хода;
переходного отверстия.

При работе автомобиля на низких оборотах, в смесительной камере образуется разряжение. Это способствует поднятию горючего по трубке. В дальнейшем оно смешивается с воздухом, поступающим из специального канала и образуется эмульсия. При небольших оборотах, для выхода эмульсии, существует канал холостого хода. При увеличении числа оборотов двигателя, сильнее открывается дроссельная заслонка, и эмульсия начинает поступать и через другое отверстие. Связано это тем, что в этой зоне тоже увеличивается разряжение.

Пуск и подогрев

В зависимости от модификаций устанавливаются разные обогатительные устройства:

На карбюраторах К65С и К65В, применяется пусковое устройство с автономным приводом.
На карбюраторы К65г, а также карбюраторы К65Ж ставится тросовый привод.
На карбюратор К65и устанавливается корректор.

Устройство пускового механизма состоит из следующих деталей:

плунжера;
направляющей;
пружины возвратного действия;
иглы;
пускового устройства;
уплотнительной резинки;
защитного колпачка;
штока;
отверстия;
двух каналов;
топливного колодца.

В стандартном закрытом положении, игла, закрывает топливный канал. Плунжер – оставшиеся 2 отверстия. Пусковое устройство срабатывает в момент поднятия штока. В это время его нужно провернуть на 90 градусов и зафиксировать в пазах направляющей. Все 3 канала, включая топливный, открываются. Топливо в колодце, под воздействием разряжения, перемещается в подплунжерное пространство. Здесь оно перемешивается с воздухом, превращается в эмульсию и движется в смесительную камеру. Затем его уровень снижается и смесь обедняется.

Для возврата пускового устройства, нужно вывести шток из зацепления и пружина вернет его на место. Сверху оно защищено резиновым колпачком. Это препятствует попаданию грязи и пыли.

Тросовый привод, который применяется в устройствах К65г и К65ж, характеризуется отсутствием штока, а открытие дроссельной заслонки идет с помощью троса.

Корректор – обогатитель ставится на модификации К65и. Здесь поступление горючего вещества идет из колодца. Величина расхода топлива зависит от диаметра жиклера. Максимального обогащения смесь достигает, когда плунжер доходит до низа. При его опускании, уменьшается зазор между иглой и стенками канала. Это ведет к обеднению горючей смеси. Когда же шток находится в нижнем положении, игла полностью перекрывает отверстие. Такая модификация ставится на снегоход Буран.

Регулировка карбюратора бензопилы

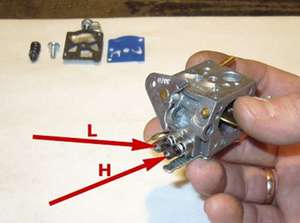

Карбюраторы большинства бензопил имеет три винта для регулировки:

L – винт жиклера для регулировки низких оборотов
H – винт жиклера для регулировки высоких оборотов
Винт — Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Пилы бренда Хускварна представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Husqvarna были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

Поменять прокладки под крышками главной камеры и топливного насоса;
Очистить или заменить сетчатый фильтр;
Заменить диафрагму или игольчатый клапан главной камеры;
Устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Husqvarna.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. К. Грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Ниже представлено , посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Когда необходима регулировка карбюратора бензопилы? Husqvarna 137. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Регулировка карбюратора Husqvarna 137, как Husqvarna двести сорок или двести шестьдесят спасут и бензопилу. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может незначительно изменяться зависимо от производителя. Составные части:

Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера. Регулировка карбюратора Husqvarna 236. Регулировка карбюратора своими руками;. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Stihl

Или же изучите зарубежных производителей бензопил, таких как Stihl.

Преимущества и недостатки режущего устройства

Скорость обработки древесины в 5−10 раз быстрее обычной ручной пилы.
Простота использования в боковом направлении.

Недостатки:

Низкая безопасность в эксплуатации. Самый большой риск травмирования, когда цепь зацепляется за что-то твёрдое, а двигатель продолжает работать, происходит обрыв цепи, что может привести к смертельным травмам. Рекомендуется при работе с таким инструментом носить специальные защитные шлемы и очки.
Необходимость обслуживания. В цепной пиле тонкая пыль попадает в механизм, смешивается с маслом смазки цепи и создаёт плотную грязь, поэтому она нуждается в регулярной чистке.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Устройство и принцип работы карбюратора Husqvarna

Для успешного проведения настройки карбюратора бензопилы Husqvarna необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Husqvarna. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
(H) – отвечает за тягу на высоких оборотах и их количество;
(Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Работу по настройке или ремонту карбюратора на бензопилах компании Husqvarna можно выполнить и не имея определенного опыта. Для того чтобы сделать все правильно, необходимо соблюдать алгоритм и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вы совсем ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент самостоятельной регулировкой.

Бензопила многими рассматривается в качестве идеального и незаменимого помощника. Ведь с ее помощью можно выполнять все работы, которые ранее помогал делать топор, при этом не тратить много сил и времени. Именно поэтому практически у каждого домашнего умельца такой инструмент имеется в арсенале.

Конструкция рассматриваемых агрегатов не так уж и сложна

А это означает, что починить инструмент сможет каждый умелец, принимая во внимание советы специалистов. Мы же рассмотрим, в какой последовательности осуществляется регулировка карбюратора Husqvarna 236 своими руками

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Конструкция простейшей бензопилы

Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.

Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.

Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.

Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.

Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.

Регулировка карбюратора husqvarna 236
