Ремонт китайской бензопилы своими руками

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

• загрязнение воздушного фильтра (промывка и последующая просушка);
• проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

• усиленная вибрация и повреждённый защитный колпак;
• сработанность цилиндро-поршневой группы;
• засорение карбюратора;
• невозможность запуска и мгновенная остановка после старта;
• падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

• ускорения — обороты должны набираться быстро;
• максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
• работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

• Двигатель.
• Топливный бак.
• Стартер.
• Рукоять.
• Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

• Попросту не заводится.
• Заводится, но через время перестает работать.
• Не работает в распиле.
• Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.

Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

1. Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).





















2. Бензонасоса.

3. Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

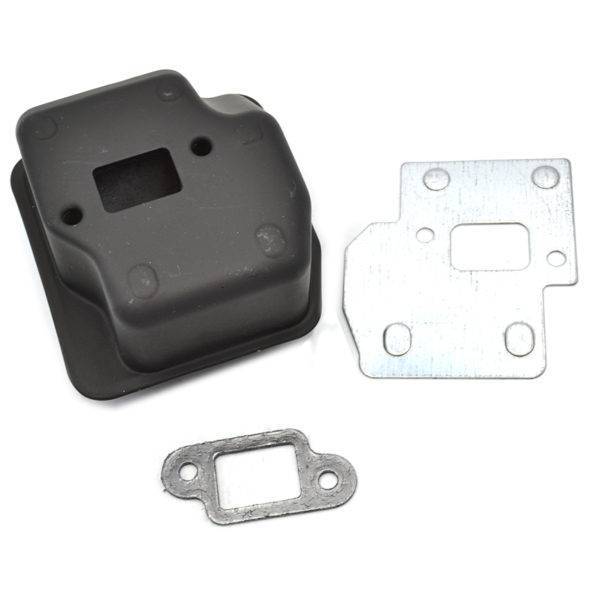

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

1. Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
2. Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
3. Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
4. Механизм быстрого натяжения цепи без дополнительных инструментов.
5. Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

Слабые места пильной шины

Устройство пильной шины

В настоящее время в продаже встречаются различные типы пильных шин, которые различаются по:

• длине и ширине тела;
• величине зазора;
• наличие насадки повышенной прочности на передней части;
• наличию и типу ведомой звёздочки, скрытой в передней части тела шины.

Различные типы пильных шин

Форма хвостовика и расположение технологических отверстий в шинах для большинства любительских и профессиональных бензопил являются стандартными, но конструктивно их можно разделить на открытые и закрытые. Очевидно, что первые уступают надёжностью крепления к корпусу вторым, т.е. на кожух шины и болтовое соединение приходятся повышенные нагрузки. Также нужно следить за целостностью зубьев звёздочки – при затуплении или сколе она довольно быстро приведет в негодность ведущие звенья цепи.

Параметры и варианты исполнения бензопильных шин и их элементов на фото

Шина бензопилы нуждается в регулярном уходе. После каждого сеанса работы её пазы нужно очищать от грязи и опилок, иначе смазка не будет поступать на цепь. Износ паза шины должен быть равномерным, поэтому время от времени её следует переворачивать. Кроме того, перед началом работы всегда нужно проверять наличие масла на теле цепи и в зазоре.

Проверка работы системы смазки

Больше трёх цепных гарнитур с одной шиной использовать не рекомендуется. В процессе эксплуатации зазор, несмотря на всю прочность металла тела шины, расширяется, что приводит к появлению люфта при движении цепи и её провисанию даже при крайнем переднем положении шины.

Ведомая звёздочка, расположенная в передней части шины, смазывается отдельно. Масло туда, в отличие от остального направляющего паза, не попадает. Она заливается в специальные отверстия в передней части шины, а если звёздочка отсутствует – наносится на носок шины.

Отдельная система смазки носовой звёздочки

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

1. Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
2. Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

1. Откручивается крышка топливного бака.
2. При помощи пинцета или любого другого устройства извлекается сам фильтр.
3. Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Рекомендации по эксплуатации

Чтобы увеличить срок работы инструмента, необходимо соблюдать некоторые правила. В первую очередь это касается пильной цепи и направляющих шин. Рекомендуется каждые три часа производить замену цепи, а направляющие переворачивать на 180 градусов. В результате эти элементы будут равномерно изнашиваться, что продлит срок эксплуатации всего инструмента.

Во время работы важно постоянно контролировать чистоту бензопилы. При распиловке древесины агрегат быстро засоряется опилками, которые необходимо своевременно удалять

Загрязнение технологических отверстий может стать причиной появления проблем с работой топливной системы. Также важно вовремя производить замену масла и других расходных материалов.

Главная страница » Ремонт Китайской Бензопилы Своими Руками

Необходимые специальные инструменты для ремонта

Перед началом ремонтных работ бензопилы Штиль нужно приготовить необходимый набор инструмента. Бензопила не является технически сложным инструментом, для ее сборки-разборки достаточно простых рабочих инструментов, которые есть у каждого мужчины в хозяйстве. Но поскольку мотопила родом из Германии, а немцы очень педантичные люди, да и для более комфортного ремонта существует специальный инструмент Штиль.

Мультиинструмент Штиль выполнен из высококачественной закаленной стали в корпусе из ударопрочного полимера. Инструмент очень практичный и компактный по своим размерам. В нем присутствуют отвертки: шлиц, размером 3,50 мм для чистки канавок карбюратора и его регулировки, отвертка Торкс ТХ27.

В зависимости от модели комбиключа (0000 890 3401 или 129 890 3401) инструмент имеет набор свечных ключей от 16, 19 или 13, 19, соответственно. Оригинальный многофункциональный Штиль поставляется в крепком нейлоновом чехле с креплением на ремень.

Ремонт бензопилы своими руками, видео

Неисправности в работе цепного тормоза.

Неполадки в работе тормоза цепи, обычно, связаны с загрязнением тормозной ленты или области под крышкой вокруг ведущей звездочки. Причиной загрязнения могут быть попавшие туда грязь, смазка, опилки, древесная смола.

Во избежание таких загрязнений, рекомендуется тщательно чистить подкрышечное пространство каждый раз перед работой.

При выходе из строя производится замена механизма цепного тормоза.

В случае поломки вашей бензопилы или другого бензинового или электроинструмента, вы можете обращаться в ООО «КПД+». Специалисты нашего сервис центра помогут диагностировать проблему, укажут причины поломки и произведут качественный и профессиональный ремонт в максимально короткие сроки.

Удачи!

Проблема подачи топлива

Установить подобную неисправность бензопилы получится при осмотре свечи. В цилиндр может не поступать горючее по разным причинам:

1. Топливный фильтр, установленный в баке, сильно засорён.
2. Отверстие в крышке бака забилось, что препятствует вытеканию бензина.
3. Из карбюратора плохо или совсем не поступает топливо.

В том случае, если между бензином и воздухом, смешивающимся в карбюраторе, отсутствует правильное соотношение или недостаточно поступает топливо, следует проверить, не забиты ли каналы и воздушный фильтр карбюратора. Кроме этого, может понадобиться его регулировка.

Фильтр перед очисткой аккуратно снимается и промывается моющим средством, после чего оставляется сохнуть. Потом ставится на место.

Регулировка карбюратора осуществляется, как правило, винтами — максимальных и минимальных оборотов. При её проведении надо строго следовать инструкции по ремонту бензопилы, иначе можно испортить мотор. Иногда производители оставляют всего один винт регулировки, чтобы исключить вмешательство неопытных мастеров в работу карбюратора.

Если отладка ничего не исправила, то стоит произвести очистку каналов и фильтр-сетки, а ещё проверить целостность мембраны.

Не забывайте, что карбюратор — один из сложных механизмов бензопилы, поэтому к его чистке и разборке нужно подходить ответственно.

Он состоит из множества мелких элементов, которые могут незаметно выскочить и найти их будет трудно. Часто после разборки этого устройства, некоторые пользователи не могут его собрать.

Что делать, если засорился глушитель

Затем разберите и очистите от нагара сухим способом или моющими средствами, просушите феном, соберите и выполните монтаж.

Не проводите сухую чистку без специальных средств защиты, поскольку канцерогены, находящиеся в нагаре, выделяются в виде пыли. Вдыхать её очень опасно. При эксплуатации бензопилы, необходимо следить за качеством топливной смеси.

Поломка цепи

Нужно регулярно смазывать цепь в процессе работы пилы, ведь она работает в крайне тяжёлых условиях. На её срок службы негативно влияют абразивные частицы, пыль и даже перегрев.

Если оставлять цепь в сухом состоянии, то в скором времени произойдёт её вытягивание и перегрев. В худшем случае может случиться заклинивание, то есть срыв звёздочки. Масло по ней подаётся по каналам, которые довольно часто забиваются опилками. Их надо тоже регулярно прочищать.

Кроме этого, постоянно очищайте под крышкой бензопилы от мусора и опилок, поскольку из-за этого может не сработать тормоз цепи. Вдобавок загрязнения оказывают плохое воздействие на производительность работы устройства.

https://youtube.com/watch?v=GemWVuFOMx0

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

• двигатель перестал заводиться;
• двигатель заводится, но спустя некоторое время глохнет;
• двигатель не способен развить необходимую мощность;
• двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

1. Снять защитную крышку и выкрутить свечу.
2. Вставить наконечник компрессометра в отверстие, где должна находится свеча.
3. При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

1. Убирается верхняя и боковая крышки.
2. Выкручивается свеча.
3. Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
4. Снимается ведущая звездочка и стартер.
5. В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
6. Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
7. Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
8. Снимается катушка зажигания, а также глушитель.
9. Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
10. Раскручивается поддон и вынимается поршень.
11. Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
12. Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
13. Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

Обслуживание топливопровода и топливного фильтра бензопилы

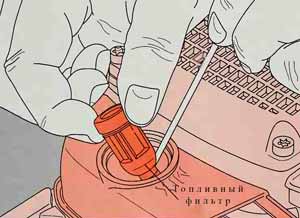

Снятие топливного фильтра.

Установите бензопилу на твердую, ровную поверхность и снимите крышку топливного бака. Вставьте жесткий провод в крючок на одном конце и используйте его для извлечения топливного фильтра из топливного бака. Во избежание падения топливной магистрали, согните провод надежно вокруг нее и через отверстие топливного бака, если это необходимо.

Демонтаж топливной магистрали.

Снимите воздушный фильтр и снимите топливопровод с карбюратора. Если топливная магистраль не повреждена, очистите ее и топливный фильтр.

Замените его точным дубликатом, если топливная магистраль:

• растянута
• отвердела
• треснула

При необходимости используйте фонарик для проверки участка топливоподачи внутри топливного бака. Вставьте топливопровод в топливный бак, протолкнув его через отверстие, а затем вытащите проволокой. После демонтажа магистрали снимите с нее корпус топливного фильтра.

Установка новой топливной магистрали.

Вставьте новую топливную магистраль в топливный бак через отверстие рядом с карбюратором. Плотно задвиньте втулку топливоподачи, при необходимости сжав ее пальцами.

Будьте осторожны, чтобы не повредить.

Выньте конец магистрали из топливного бака через отверстие для крышки с помощью проволоки. Возьмитесь за конец топливной магистрали плоскогубцами с длинным носом, чтобы удержать ее, и вытяните. Затем надежно вставьте на нее корпус топливного фильтра. Во избежание падения топливоподачи, согните провод надежно вокруг нее и, при необходимости, поперек отверстия топливного бака.

Очистка топливного фильтра и топливопровода.

Надев резиновые перчатки, промойте крышку топливного фильтра, вес и пену, используя растворитель для краски; погрузите пену и отожмите ее несколько раз.

Надеть защитные очки, высушить крышку и груз сжатым воздухом. Если вы не заменили топливопровод, используйте его для очистки сжатым воздухом. Если пена забита грязью или повреждена, замените ее. Установите пену, груз и крышку, затем опустите топливный фильтр в топливный бак. Подсоедините топливопровод к карбюратору и установите на место воздушный фильтр. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Преимущества бензопил китайского производства

Главное из них — умеренная стоимость. Кроме того, в числе преимуществ мотопил, произведенных в Китае, значатся:

• возможность приобрести за умеренную плату агрегат бытового класса, обладающий повышенной мощностью;
• ценовая доступность расходников, запасных частей, большой их выбор;
• взаимозаменяемость узлов, деталей разных моделей пил, что упрощает их ремонт;
• экономичность при расходе топлива;
• наличие:
  • системы смазки маслом цепи, шины;
  • автоматической защиты в ситуациях с поломкой цепи;
  • простого запуска мотора.

Практика использования китайских бензопил показала, что при правильной эксплуатации и обслуживании заявленный производителями ресурс соответствует фактическому. Капитально ремонтировать изношенный инструмент после гарантийного периода нецелесообразно: по финансовым затратам он равноценен приобретению нового агрегата.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

https://youtube.com/watch?v=qmPaiCJiMSM

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

• основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
• вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
• третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

• Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
• Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Устройство бензопилы

Бензопила с горизонтальным расположением двигателя

Бензопила имеет довольно простое устройство. Если знать основные элементы инструмента, то при необходимости можно легко выполнить ремонт собственными руками. Итак, в бензопиле можно выделить такие основные детали:

• двигатель;
• сцепление;
• масляный насос;
• цепь;
• тормоза и уловители цепи.

В зависимости от марки, каждая бензопила имеет свои особенности строения. Так, если говорить о двигателе, то он может располагаться как вертикально, так и горизонтально.

В профессиональных инструментах двигатель в основном располагается вертикально. Что касается моделей с горизонтальным расположением силового агрегата, то они имеют компактные размеры. Это стало основной причиной их популярности и широкого использования в быту.

Проблемы с подачей топлива

Когда осмотр не дал результатов, можно приступать к диагностике системы подачи топлива. Причиной неполадки системы может стать:

• загрязненный топливный фильтр;
• купирование отверстия в крышке бака;
• подача небольшого количества топлива.

Здесь, прежде всего, нужно отсоединить топливный шланг и проверить, не вытекает ли из него топливо. При условии, что топливо течет нормальной струей, то все хорошо.

Если струя слабая или вовсе отсутствует, то нужно иголкой прочистить отверстие крышки. Чтобы очистить фильтр, необходимо слить топливо. С помощью крючка фильтр вместе с всасывающим шлангом достается через заливное отверстие.

Фильтр нужно тщательно прочистить или заменить новым китайским аналогом, который имеет невысокую стоимость. Очистка топливного фильтра должна проводиться раз на 3 месяца. При частом использовании инструмента периодичность очистки возрастает.

Немаловажным элементом системы является и воздушный фильтр. Его рекомендуется периодически очищать

Извлекать фильтр нужно очень осторожно, иначе в карбюратор может попасть грязь

Возможные неисправности бензопилы

Как правило, поломка бензопилы связана с выходом из строя двигателя или его частей, вследствие нарушения правил эксплуатации и хранения инструмента. Также возможны проблемы иного характера, такие, как, например, поломка системы смазывания цепи, неисправности в работе цепного тормоза.

Таким образом, основными неисправностями бензопил, с которыми сталкиваются на практике мастера нашего сервис центра, являются:

• Неполадки в системе зажигания
• Неисправности топливной системы
• Неисправность карбюратора
• Неисправности выхлопной системы
• Износ или повреждение элементов цилиндро-поршневой группы
• Поломки системы смазывания цепи
• Неисправности в работе цепного тормоза
