Ремонт лазерного уровня: распространенные поломки

Частые поломки лазерного нивелира

Иногда случается, что прибор работает неправильно или совсем не выводит луча. Ремонт лазерного уровня проводится в следующих обстоятельствах:

  • при выведении прибором дуги вместо горизонтальной линии. Ее концы могут быть как опущены, так и приподняты;
  • при некорректном показе вертикальной линии, которая заметно отличается от истинного вертикального положения;
  • вывод лазерных лучей затрудняется из-за поломки подвесной системы излучателя;
  • выход из строя платы управления. На ней расположены микросхемы и другие сложные элементы, имеется соединение с разъемами. Если что-либо одно “сгорит”, устройство перестанет работать;
  • отказ от срабатывания или западение кнопок;
  • поломка излучателя, когда свет не выводится или световой поток слишком слабый.

Ремонт обычно требуется после падения прибора — почти в каждом таком случае ломаются конструкции системы излучателей. Это напрямую влияет на правильность показаний нивелира.

Распространенные неисправности лазерных уровней

1. Отклонение лучей (прибор упал). Распространённая неисправность. В случае падения (удара) лазерного уровня может сдвинуться маятник на подвесе. Если Ваш прибор вдруг начал значительно отклоняться от вертикали и горизонтали, скорее всего его уронили. Не думайте, что прибор в кейсе, с включённой блокировкой защищён от смещения маятника при падении-это не так. Просто постарайтесь избежать падений и ударов. Исправление смещения маятника на подвесе для прибора со значительным количеством излучателей-кропотливая, дорогостоящая работа, требующая некоторых знаний, навыков, специального инструмента и приспособлений. По характеру повреждений случай не признаётся гарантийным.

2. Нестабильность показания прибора отклоняются то в одну, то в другую сторону. Менее распространённая неисправность. Для устранения требуется (как правило) замена подшипников подвеса и последующая настройка. Работа такая же, как и в предыдущем случае, только требуются ещё и запасные части. Стоимость ремонта относительно высокая. Возникновение такого дефекта в период гарантии практически невозможно, данный случай признаётся гарантийным только при отсутствии признаков вмешательства, падения или нарушения правил эксплуатации прибора.

3. Не горит один или несколько лучей. Неисправность, как правило, вызвана обрывом гибкой проводки к маятнику. Ремонт относительно недорог. Если не выявляются следы вмешательства, то случай признаётся гарантийным.

4. Неисправность клавиатуры (не работают одна или несколько кнопок). Требуется соответственно, замена кнопок. Если не выявляются следы вмешательства, то неисправность устраняется по гарантии. В случае, если на приборе применена клавиатура мембранного типа, то приходится изменять конструкцию прибора и устанавливать обычные тактовые кнопки, такой ремонт более трудоёмок и, соответственно, дороже стоит.

5. Разбито стекло. Замена стекла-недорогая и несложная работа, но стёкла сами по себе не лопаются. Как правило, одной заменой стекла ремонт не заканчивается-требуется настройка линий, а иногда и коррекция положения маятника на подвесе, как после падения прибора (ремонт по п.1.). Кроме того, если прибор использовался с разбитым стеклом, потребуется очистка прибора изнутри. В крайних ситуациях, строительная пыль проникает в подшипники, тогда ремонт производится как в п.2. Разбитое стекло не является гарантийным случаем.

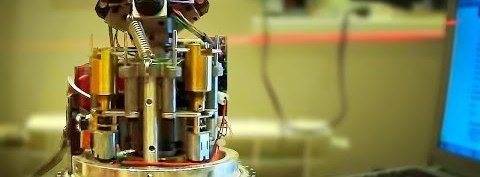

6. Неисправности приборов с электронными системами выравнивания и ротационных нивелиров встречаются относительно нечасто, устранение требует определённых знаний (в том числе сервисных инструкций производителя), инструментов и приспособлений. Стоимость работ высокая. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

7. Лазерный излучатель светит очень тускло. Как правило, сгорел лазер. Требуется замена излучателя и последующая настройка прибора. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

Поэтому для любителей покупать лазерные уровни на Алиэкспресс и в других сомнительных местах без гарантийных обязательств, хотя бы 1 год, стоит сто раз подумать т.к. ремонт может обойтись дороже самого уровня!

Иные, встречающиеся на практике неисправности, не являются типичными и описывать их здесь нет необходимости.

Прайс-лист

Юстировкаот 1000 р.
Ремонт компенсатора
Ремонт шарнирного соединенияот 1000 р.
Полная замена компенсатора (замена блока излучателей, электрики) (без учёта стоимости запчасти)от 2500 р.
Ремонт блокировки компенсатораот 1000 р.
Ремонт трегера
Ремонт и смазка трегера700 р.
Ремонт/замена ног трегераот 500 р.
Ремонт/замена подстроечного винтаот 800 р.
Ремонт корпуса
Замена стекол лазерного построителяот 100-300 р.
Замена крышки батареиот 100 р.
Ремонт/замена корпусаот 1000 р.
Замена наклейки блока управленияот 100 р.
Замена ремня переноскиот 150 р.
Чистка корпуса400 р.
Ремонт излучателя
Ремонт/замена излучателя (без учёта стоимости запчасти)от 500 р.
Ремонт/замена электрической схемы излучателя (без учёта стоимости запчасти)от 500 р.
Ремонт электрики
Ремонт электричеческой схемы (пайка контактов, замена элементов электрической схемы, замена проводов, замена светодиодов)от 1000 р.
Ремонт кнопок управления (за кнопку)от 200 р.
Ремонт/замена главного выключателя (без учёта стоимости запчасти)от 300 р.
Замена электрической схемы (без учёта стоимости запчасти)от 500 р.
Ремонт/замена устройства концевого выключателя блокировки компенсатора (без учёта стоимости запчасти)от 400 р.
Замена звукового индикатора (без учёта стоимости запчасти)от 300 р.
Ремонт сервоприводов
Ремонт/замена сервоприводовот 2000 р.
Ремонт/замена датчика положения компенсатораот 2000 р.
Ремонт замена АКБ
Замена АКБ (без учёта стоимости запчасти)от 100 р.
Ремонт/замена зарядного устройстваот 500 р.
Чиска контактов элементов питанияот 150 р.
Замена блока питанияот 500 р.

Условия:

Обратите внимание, что в работу принимаются только чистые приборы, чистка приборов производиться за дополнительную плату.
Для осуществления ремонта по гарантии обязательно наличие гарантийного талона.
После приемки в ремонт геодезического оборудования составляется акт приемки-передачи.
По итогам диагностики наши мастера свяжутся с вами для согласования стоимости работ.
Сроки работ уточняйте у специалиста.

Оплата:

  • Физические лица: наличными в офисе нашей компании или по безналичному расчёту.
  • Юридические лица: наличными в офисе нашей компании или по безналичному расчёту.

Получение:

  • Для физических лиц обязательно иметь при себе акт приёмки-передачи.
  • Для юридических лиц обязательно иметь акт приёмки-передачи, при оплате по безналичному расчету при себе иметь печать или доверенность организации.

Приём и доставка

Передать прибор в ремонт и получить его обратно можно несколькими способами:

  • Принести прибор в наш сервисный центр и забрать по готовности самостоятельно.
  • Заказать курьерскую доставку — курьер заберёт прибор по указанному адресу и доставит его по завершении ремонта.
  • Стоимость в пределах МКАД — 300 р*
  • Стоимость за пределами МКАД — от 300 р*

Читать также: Оформление маршрутных карт технологического процесса

*Приём товара курьером и доставка оплачиваются по отдельности.

Отправить прибор любой транспортной компанией на юридический адрес нашего сервисного центра.

Гарантия на ремонт:

  • На работу мастера – 2 недели.
  • На замененные запчасти – 3 месяца.

Обязательным условием гарантии является соблюдение заказчиком всех условий и требований по эксплуатации бывшего в ремонте прибора. Несоблюдение этих требований может послужить причиной отказа в гарантии на ремонт геодезических приборов.

Оплата производится как наличным, так и безналичным расчётом. По всем возникшим вопросам обращайтесь по телефону, электронной почте или непосредственно в наш сервисный центр. Время работы – ПН-ПТ с 9:00 до 18:00.

Инструкция как отремонтировать лазерный нивелир с пошаговым описанием

Если столкнулись с ситуацией, когда лазерный уровень перестал работать, то надо сразу приступить к проведению его ремонта. Для начала оцениваем масштабы поломки, и только если выясняется, что причина внутри, то приступаем к разборке корпуса. Все нивелиры разборные, для чего необходимо выкрутить некоторое количество винтов, чтобы снять крышку. Если на уровне перестала работать проекция, то ремонт будет иметь следующий вид:

  1. Ремонтировать лазерный уровень надо со снятия корпуса
  2. Теперь можно диагностировать поломку. Если не работает одна из проекций, то надо смотреть на исправность контактов. На примере обнаружена неисправность одного контакта, по причине которого и не работает одна плоскость
  3. Устранить поломку можно припаиванием провода на свое место. Если он обломился, то надо найти аналогичный провод (без изоляции) и с соответствующим сечением, и припаять его на место поврежденного
  4. В итоге остается собрать инструмент и проверить его работоспособность. При сборке нужно проявить аккуратность, чтобы не зацепить провода, и снова не нарушить их целостность

После сборки необходимо установить источники питания на место, и произвести проверку работоспособности инструмента.

Инструмент работает исправно. Как видно, ремонт не занимает много времени, сил, а также не требует особых знаний. Сломался лазерный уровень, тогда сначала следует выявить причину поломки, а уже после восстановить работоспособность прибора. Только в исключительных случаях рекомендуется прибегать к помощи специалистов, а в 60% случаев можно отремонтировать самостоятельно. Ниже подробное видео описание процесса ремонта лазерного нивелира своими руками.

В итоге надо отметить, что хороший специалист в сервисном центре — это не тот, у которого заоблачные цены на ремонт. Хороший мастер справится с ремонтом быстро, и при этом его услуги не будут стоить столько, сколько стоит новый нивелир.

Наш сервисный центр работает с 2007 года на рынке ремонтных работ геодезической техники. Все специалисты сервисного центра:

прошли аттестацию в специализированных зарубежных центрах производителей оборудования,
постоянно повышают квалификацию по мере появления новых моделей приборов и программных средств.

Такой подход к работе позволяет обеспечить качественный и оперативный гарантийный и пост гарантийный ремонт оборудования на всей территории России.

Качественный ремонт невозможен без работы в тесном контакте с фирмами-производителями профессионального оборудования.

сервисный центр нашей компании использует при ремонте только оригинальные запасные части и расходные материалы.
все работы выполняются с целью минимизировать затраты на ремонт оборудования, поэтому стоимость ремонта в большинстве случаев определяется лишь стоимостью оригинальных запасных частей.

Наш сервисный центр оснащен инструментами, технологическим оборудованием, средствами измерений и аттестован в соответствии с требованиями и стандартами, установленными фирмой производителем и ГОСТами. Наши сертифицированные специалисты всегда готовы помочь вам в диагностике и ремонте, независимо от степени и сложности поломки.

ВЫПОЛНЯЕМ РЕМОНТ СЛЕДУЮЩЕГО ОБОРУДОВАНИЯ

  • Электронных тахеометров;
  • Спутниковых GNSS-приемников;

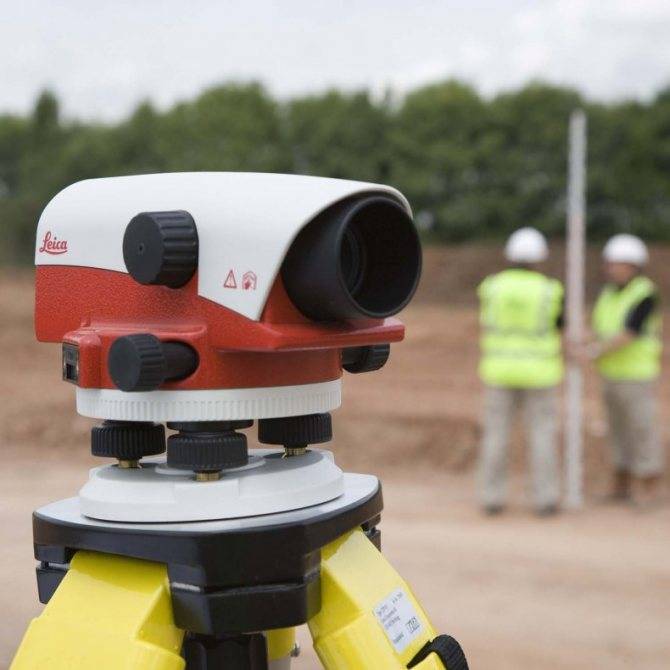

  • Оптических нивелиров;
  • Оптических и электронных теодолитов;
  • Лазерных нивелиров и построителей плоскости;
  • Лазерных дальномеров (рулеток).

МЫ РЕМОНТИРУЕМ ОБОРУДОВАНИЕ СЛЕДУЮЩИХ МАРОК

Leica, Trimble, Nikon, Topcon, Sokkia, Spectra Precision, Javad, GeoMax, Ashtech, Pentax, УОМЗ, CST/Berger, Vega, Geobox, Geo-Fennel, Condtrol, Robotoolz и другие.

Подготовка лазерного уровня к работе

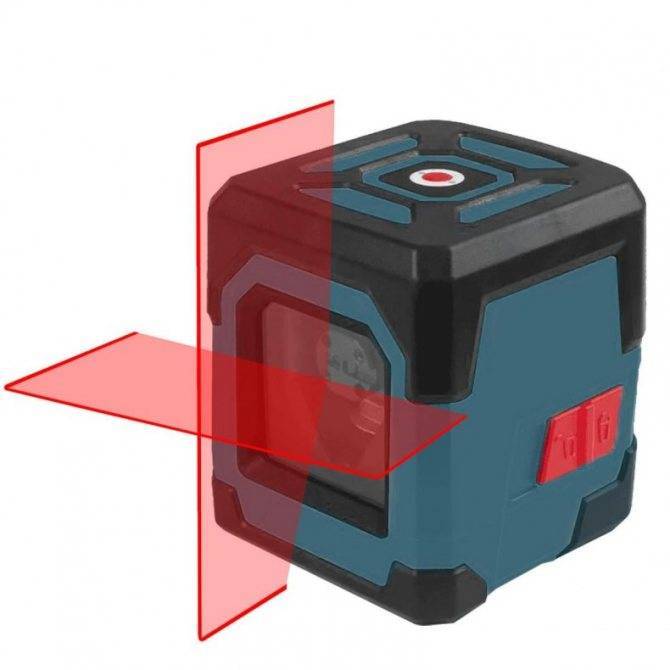

Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.

Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:

  1. Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
  2. Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
  3. Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
  4. При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.

Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом

Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.

Ремонт: практические рекомендации

Следует знать, что не только смещение усика может вызвать озвученную проблему и ремонт. Ее причиной может оказаться сбой в настройке груза. И решить ее можно, выполнив следующие действия:

Удалите наклейку с поверхности корпуса. Вскрыв прибор, вы в любом случае лишаетесь гарантии.
Снизу вы обнаружите винт из пластика. Открыв его, вы увидите винт, именуемый «А». Это и есть груз. Внимательно осмотрите платформу. Вы сразу заметите отклонения.
Вращая винт «А», находите нужное положение. Этого можно достичь, повесив отвес на стену.
Проверьте положение горизонтального и вертикального лучей. Они должны быть в порядке.
Проверьте фронтальный крен.
Наконец, чтобы отрегулировать платформу, необходимо слегка ослабить винт, находящийся посередине, а те, что находятся с краев, подтянуть. Это для того, чтобы сместить ее пониже и наклонить вперед. Если вы хотите приподнять платформу, то делаете наоборот. Крайние винты ослабляете, а тот, что в центре, затягиваете

Процесс требует максимальной осторожности.

Для этого приобретите материал. Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного. Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену.

Как справиться с проблемой западения кнопок

Одна из самых частых причин поломки лазерного уровня — неисправность кнопок. Это случается, когда внутрь попадает строительная пыль или при использовании на них слишком сильно нажимают.

Ремонт лазерного уровня в такой ситуации проводится просто: нужно разобрать корпус и припаять на место отошедшие контакты. При этом рекомендуется использовать специальный припой с флюсом — с ним соединения будут крепче держаться.

Если кнопки перестали функционировать, их можно заменить новыми.

В случае других неисправностей необходимо отдать технику в руки специалистов, иначе есть риск испортить его окончательно. Чтобы избежать поломок, нужно бережно проводить эксплуатацию, перевозку и хранение. После самостоятельного вскрытия корпуса гарантия на нивелир пропадает.

Ремонт лазерного уровня своими руками

Неважно какое клеймо стоит на инструменте — «Сделано в СССР» или «Made in China», как ни прискорбно это звучало, они все равно не вечны. Наши помощники ломаются, передавая эстафету трудовых будней новому поколению, готовому беспрестанно вносить стройный порядок в хаос стройки. Однако, разношерстный состав верных союзников по разному переживают тяготы строительства

Жизнь простого трудяги-перфоратора протекает в постоянных стычках с кирпичами, бетоном и другими его извечными противниками

Однако, разношерстный состав верных союзников по разному переживают тяготы строительства. Жизнь простого трудяги-перфоратора протекает в постоянных стычках с кирпичами, бетоном и другими его извечными противниками

Он непрехотлив, постоянно готов к драке и мало обращает внимание на небрежное отношение со своей персоной. А вот лазерный уровень не таков — он, как мальчик-эмо, легкий подзатыльник причиняет ему невыносимые душевные терзания. Но если существование последнего никакой пользы в себе не несет, то лазерный уровень задает ориентиры при проведении строительной работы

А еще он недешево стоит и вызывает мгновенно привыкание. Выход его из строя помимо испорченного настроения, неплохо так бьет по кошельку. Поэтому сегодня мы поговорим о наиболее распространенных неисправностях лазерных уровней и способах их устранения.1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ

Но если существование последнего никакой пользы в себе не несет, то лазерный уровень задает ориентиры при проведении строительной работы. А еще он недешево стоит и вызывает мгновенно привыкание. Выход его из строя помимо испорченного настроения, неплохо так бьет по кошельку. Поэтому сегодня мы поговорим о наиболее распространенных неисправностях лазерных уровней и способах их устранения.1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ

За что любим лазерный уровень? Разметка с ним делается быстро, удобно и, самое главное, точно. Если первые два утверждения никаких нареканий не вызывают, то последний пункт, как сноска с мелким шрифтом в кредитном договоре, таит в себе не слишком приятные сюрпризы. Коварство такого показателя лазерного уровня как «точность» заключается в том, что сходу, «на глаз» невозможно определить 1мм там погрешности на 5 метров, или все 5мм. И бОльшинство даже не проверяет прибор перед покупкой. А проверять надо обязательно, т.к. точность уровня — показатель рукотворный, и руки эти не всегда отличаются прямотой. Долгий и извистный маршрут следования на прилавки тоже нередко вносит свою лепту.

Ну и, конечно же, в первую очередь, небрежное отношение. Упал, ударили — без последующих восстановительных процедур на карьере уровня как измерительного инструмента можно ставить крест.

В любом случае, решается данная проблема посредством юстировки. Если по-хорошому, то для регулировки точности задействуются винты крепления излучателя к маятниковой конструкции. Я видел на Ютубе много роликов, где сокращать погрешность предлагается при помощи винтов противовесов. Этот метод имеет существенные ограничения как по моделям уровней, так по ситуациям, в которых он может применяться, потому нет смысла его рассматривать.

Итак, порядок манипуляций с винтами крепления зависит от конструкции лазерного уровня. В нем могут применяться:

1) диоды в металлическом корпусе;

2) лазерная диода трубка.

Как нетрудно догадаться, настраиваются они по-разному.

Но если в обычных ведерках одна и та же схема расположения винтов крепления излучателя в независимости от модели и марки, то в 3D-уровнях таких конфигураций несколько. На последней картинке самое лучшее их объединение в плане юстировки — когда элементов настройки 4 и они парные. Для сравнения в лазерном уровне Fukuda 3D их 3, размещены они по бокам и регулировать этот уровень сущее наказание.

2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ

Еще одной часто встречающейся поломкой лазерного уровня является отказ излучателя выполнять свои прямые обязанности — строить линии. Причин такому неповиновению несколько:

1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления.

Сначала надо найти обрыв. Не всегда он на виду, т.к. провод может находиться на своем месте, но плохо/не припаян к плате управления. Поэтому нужно взять пинцет и аккуратно потянуть на себе каждый из проводов. Когда слабое звено обнаружено, заменяем его новым. Диаметр провода, который берется на замену, жеательно должен быть не более 0,08-0,1мм;

Дешевый лазерный уровень LV02 Laser — сборка не поддающаяся ремонту.

Мне приходится часто рукодельничать по дому и разный измерительный инструмент для меня бывает очень востребован. Имея на руках неплохой строительный уровень длиной 1 м, я захотел заполучить еще бюджетный лазерный уровень для работы на расстояния до 6м. Что из этого получилось, смотрите ниже. Такой уровень я себе наметил, прочитав очень детальный обзор с разборкой и тестированием гаджета. Кого интересуют детали, читайте этот обзор. Заключение автора было следующим: «в целом, это вполне себе рабочее устройство, которое поможет при мелких строительных/ремонтных работах». Я был одним из 42, кто проявил желание купить. Знал также, что есть большой риск получить что-то не совсем ожидаемое. Даже согласен был получить косо работающий прибор как набор элементов из которых я смогу скомпоновать нужную мне вещь. Опыт по работе с оптикой у меня неплохой. Поскольку к этому времени появился лот на аукционе, то я воспользовался этим и заполучил устройство за 4.65$. Пересылка прошла нормально. Прибор соответствует описанному в обзоре, поэтому не буду повторять описательной части, а сразу перейду к наболевшему — тестированию своего прибора.

Первый тест.

Вешаю отвес на стену в 4-х метрах от прибора. Устанавливаю прибор на его базу, направляю объектив на стену, выставляю пузырьки в горизонтальных цилиндрах ровно по серединке и включаю лазер.


На стене картина «Не ждали». «Вертикаль», нарисованная лазером, отклонена от линии отвеса на 15 градусов!


Ну, думаю, не проблема — десятки раз юстировал лазеры — справлюсь. Снимаю с защелок большую алюминиевую скобу, откручиваю два самореза, снимаю с защелок боковую крышку и обозреваю…


Лазер зафиксирован в пластмассовой втулке клеем… Намертво! Заглядываю в объектив лазера и вижу внутри цилиндрическую линзу, ось которой как раз на эти 15 градусов отклоняется от базовой поверхности. Провернуть лазер во втулке возможности нет. Приехали!

Второй тест.

Проверяю параллельность осей цилиндров к базовой поверхности. Прием простой — устанавливаю прибор на базовую поверхность и засекаю положение пузырьков. Затем поворачиваю прибор на 180 градусов вокруг вертикали и опять засекаю положение пузырьков. При точной юстировке эти положения должны быть идентичны, т.е., если, например, пузырек касается левой линии в одном положении, то он должен идентично касаться левой линии при повороте прибора. В моем случае пузырьки меняют положение почти на 3 мм. Дальнейший подсчет показывает, что такая нестыковка приводит к погрешности выставления горизонта порядка 1 см/м. Много!

Опять ищу возможность юстировки, но теперь уже цилиндров уровня. Пробую приподнять или опустить концы цилиндров. Цилиндры не поддаются. Присматриваюсь и вижу, что цилиндры сделаны из прозрачной пластмассы и они приварены к стойкам. Тут можно что-то сделать, но только один раз и только с паяльником. Вот на это пойти я уже не хочу, т.к. без контроля операции в горячем состоянии опор отрицательный результат почти предсказуемый. Мое мнение по прибору. Прибор спроектирован и отлит достаточно неплохо. Выглядит даже прилично. Если бы попал в руки ответственного сборщика, то может и оправдал бы мои ожидания. К сожалению, этого не случилось, поскольку работа криворукого сборщика оказалась основательно зафиксированной. Сейчас я веду спор по возврату денег. Покупать такой прибор не рекомендую — он не ремонтопригоден (ради чего и пишу обзор). Если кому сильно хочется, то покупайте только в оффлайне с обязательной проверкой. Может и повезет, как автору обзора, на который я ссылался. Кто хочет написать что-то банальное типа «дурак ошибается всю жизнь» или «дешево — для лохов», лучше воздержитесь. Я сознательно знал на что шел и у меня были свои резоны

Дочитавшим до конца, благодарю за внимание

Проблемные места ADA 2D Basic Level

Эта модель лазерного уровня претерпела несколько модификаций, стала очень популярной и заслужила признание у большого количества строителей.

Но у всей техники в том числе и очень дорогостоящей есть свои «детские болезни», похоже и у Бэйсика она тоже есть.

А проявляется она в том, что при частом и резком повороте тумблера включения нивелира ломается одна деталь блокирующего механизма.

К сожалению лечится эта болезнь только заменой этой детальки на новую

Надеюсь, что разработчики обратят внимание на это проблему и будут делать эти детали из более прочного материала

В целом прибор выше всех похвал, и при должном обращении эта маленькая неприятность с вашим Бэйсиком не произойдёт.

Ремонт: практические рекомендации

Следует знать, что не только смещение усика может вызвать озвученную проблему и ремонт. Ее причиной может оказаться сбой в настройке груза. И решить ее можно, выполнив следующие действия:

Схема устройства оптического нивелира.

Удалите наклейку с поверхности корпуса. Вскрыв прибор, вы в любом случае лишаетесь гарантии.
Снизу вы обнаружите винт из пластика. Открыв его, вы увидите винт, именуемый “А”. Это и есть груз. Внимательно осмотрите платформу. Вы сразу заметите отклонения.
Вращая винт “А”, находите нужное положение. Этого можно достичь, повесив отвес на стену.
Проверьте положение горизонтального и вертикального лучей. Они должны быть в порядке.
Проверьте фронтальный крен.
Наконец, чтобы отрегулировать платформу, необходимо слегка ослабить винт, находящийся посередине, а те, что находятся с краев, подтянуть. Это для того, чтобы сместить ее пониже и наклонить вперед. Если вы хотите приподнять платформу, то делаете наоборот. Крайние винты ослабляете, а тот, что в центре, затягиваете

Процесс требует максимальной осторожности.

Для этого приобретите материал. Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного. Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену.

Распространенные неисправности лазерных уровней

1. Отклонение лучей (прибор упал). Распространённая неисправность. В случае падения (удара) лазерного уровня может сдвинуться маятник на подвесе. Если Ваш прибор вдруг начал значительно отклоняться от вертикали и горизонтали, скорее всего его уронили. Не думайте, что прибор в кейсе, с включённой блокировкой защищён от смещения маятника при падении-это не так. Просто постарайтесь избежать падений и ударов. Исправление смещения маятника на подвесе для прибора со значительным количеством излучателей-кропотливая, дорогостоящая работа, требующая некоторых знаний, навыков, специального инструмента и приспособлений. По характеру повреждений случай не признаётся гарантийным.

2. Нестабильность показания прибора отклоняются то в одну, то в другую сторону. Менее распространённая неисправность. Для устранения требуется (как правило) замена подшипников подвеса и последующая настройка. Работа такая же, как и в предыдущем случае, только требуются ещё и запасные части. Стоимость ремонта относительно высокая. Возникновение такого дефекта в период гарантии практически невозможно, данный случай признаётся гарантийным только при отсутствии признаков вмешательства, падения или нарушения правил эксплуатации прибора.

3. Не горит один или несколько лучей. Неисправность, как правило, вызвана обрывом гибкой проводки к маятнику. Ремонт относительно недорог. Если не выявляются следы вмешательства, то случай признаётся гарантийным.

4. Неисправность клавиатуры (не работают одна или несколько кнопок). Требуется соответственно, замена кнопок. Если не выявляются следы вмешательства, то неисправность устраняется по гарантии. В случае, если на приборе применена клавиатура мембранного типа, то приходится изменять конструкцию прибора и устанавливать обычные тактовые кнопки, такой ремонт более трудоёмок и, соответственно, дороже стоит.

5. Разбито стекло. Замена стекла-недорогая и несложная работа, но стёкла сами по себе не лопаются. Как правило, одной заменой стекла ремонт не заканчивается-требуется настройка линий, а иногда и коррекция положения маятника на подвесе, как после падения прибора (ремонт по п.1.). Кроме того, если прибор использовался с разбитым стеклом, потребуется очистка прибора изнутри. В крайних ситуациях, строительная пыль проникает в подшипники, тогда ремонт производится как в п.2. Разбитое стекло не является гарантийным случаем.

6. Неисправности приборов с электронными системами выравнивания и ротационных нивелиров встречаются относительно нечасто, устранение требует определённых знаний (в том числе сервисных инструкций производителя), инструментов и приспособлений. Стоимость работ высокая. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

7. Лазерный излучатель светит очень тускло. Как правило, сгорел лазер. Требуется замена излучателя и последующая настройка прибора. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

Поэтому для любителей покупать лазерные уровни на Алиэкспресс и в других сомнительных местах без гарантийных обязательств, хотя бы 1 год, стоит сто раз подумать т.к. ремонт может обойтись дороже самого уровня!

Иные, встречающиеся на практике неисправности, не являются типичными и описывать их здесь нет необходимости.

Где можно отремонтировать нивелир

После того как вариант починки прибора самостоятельными силами отпал, пора задуматься о том, чтобы отнести его в профессиональную мастерскую. Они находятся практически во всех крупных городах нашей страны.

Помимо починки здесь могут сделать настройку инструмента, его поверку.

  • Стоимость починки будет в первую очередь зависеть от месторасположения мастерской.
  • Чем дальше он находится, тем дороже встанет ремонт, так как появятся дополнительные траты на пересылку необходимых деталей и комплектующих.
  • Во-вторых, на это влияет модель самого инструмента.

Бюджетные модели обойдутся дешевле, нежели модели известных брендов, таких как:

  • «Бош»,
  • «ДеВольт» и так далее.
  • Так детали на них стоят значительно дороже.
  • Ну и наконец, сама неисправность, ее серьезность также отразится на стоимости ремонта.

Где опытные мастера установят проблемы и смогут ее решить быстро, а самое главное качественно.

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

  • Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
  • Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Установка и регулировка лазерного уровня

Как уже было сказано выше, устанавливая лазерный уровень, следует добиться жесткой фиксации (неподвижности) устройства в заданном месте. Для чего могут быть использованы регулируемые штативы, кронштейны, распорные штанги (распираются между противоположными плоскостями) и прочие элементы, входящие в состав устройства. В некоторых случаях (при выполнении небольшого объема работ) лазерный нивелир может устанавливаться на подручные приспособления (стол, стул, стопа книг и т.п.).

Если же говорить о процессе регулировки, то для получения достоверных результатов следует выровнять установленный уровень относительно горизонта. Для чего достаточно воспользоваться пузырьковым индикатором, который вмонтирован в корпус устройства (горизонтальность выставляется путем подкручивания регулировочных винтов).

Если же рассматривать методику регулировки моделей, оснащенных системами самовыравнивания, то здесь достаточно выполнить грубую настройку (±10⁰), тогда как точное выравнивание устройство сможет выполнить и без участия оператора, после подключения указанной функции.

Вдобавок, следует отметить, что вне зависимости от типа нивелира, при каждом новом перемещении следует производить его повторную выстановку и регулировку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
