Как отремонтировать зарядный блок шуруповерта

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Потеря ёмкости аккумулятора шуруповерта- практически всегда неизбежна. Можно, конечно, этот процесс немного замедлить, но не избежать. Если аккумулятор шуруповерта не держит заряд, значит владелец либо очень интенсивно использует инструмент, либо же инструмент сам постепенно сокращает свою ёмкость.

Электрические шуруповерты делятся на два типа:

• Те, которые работают от сети;
• И от аккумулятора.

Если работать с первыми неудобно, то у второго другой минус: относительно быстрый износ батарей (1-5 лет в зависимости от модели и частоты использования). И вроде бы не все так страшно, ведь ее можно заменить и удачно пользоваться инструментом дальше, но проблема в том, что пара новых аккумуляторов стоит почти как новый шуруповерт.

Потерять свою ёмкость батарея инструмента может и за счёт окисления внутри, то есть сульфальтации. Если посмотреть на разобранный шуруповерт, то можно увидеть на некоторых частях покрытие из желтоватого порошка, из-за которого детали не будут нормально функционировать.

Чтобы узнать состояние ёмкости аккумулятора не разбирая его, нужно во время зарядки, положить сверху руку и немного подержать. Если с батареей все в порядке, то она будет нагреватся до 30°С, такой температуры рука не почувствует, ну а если она все же теряет работоспособность, то нагреется до 50-60°С, что легко ощутимо.

Если различать шуруповерты по степени мощности, то они бывают трёх видов: бытовые, профессиональные и полупрофессиональные. Профессиональные инструменты самые качественные и долговечные, хотя и цены на них тоже не маленькие. Но можно найти и не очень дорогие шуруповерты высокого качества и мощности. Например, инструменты фирмы Макита, которая производит продукцию высокого уровня и то же время не просит заоблачных цен на свои товары.

Бытовые виды считаются самыми распространенными и соответственно, самыми дешевыми агрегатами. В них имеется одна или две никель-кадмиевые батареи, а также, так называемый эффект памяти, который отсутствует у других видов. Он проявляется тогда, кода не разряженный полностью аккумулятор, опять подключается к сети и заряжается не до конца. Это значит, что батарея просто не понимает уровня своего заряда.

Трансформаторный блок для питания шуруповерта

Трансформаторными источниками питания называются такие приборы, в которых располагается понижающий входное напряжение трансформатор. Помимо него, в таких блоках установлен диодный выпрямитель и конденсатор фильтра.
Конденсатор сглаживает пульсации выходного напряжения. По сути, трансформатор выдает напряжение того же вида, что и в сети 220 вольт, а точнее, синусоидальной. При работе от бесперебойных источников его форма может быть совсем несинусоидальной. Форма выпрямленного напряжения непостоянна во времени, поэтому необходима установка элемента, поддерживающего выходное напряжение постоянной величины, что выполняется на сглаживающем конденсаторе.

Плюсы трансформаторных блоков:

• Простота и надежность.
• Составные элементы легко найти в продаже.
• Отсутствие частей, создающих радиоволновые помехи.

Неисправности шуруповерта

Имея общее представление об устройстве и взаимодействии его деталей, можно легко установить причину возникшей поломки и произвести несложный ремонт шуруповерта своими руками.

Makita DF331DWAE Аккумуляторная дрель-шуруповерт	Оксар.ру-Москва	7 990 Р
BOSCH Дрель-шуруповерт GSR 1800-LI 1.5Ah x2 Case синий/черный	Беру	7 249 Р
Bosch GSR 10.8 V-EC HX Аккумуляторная дрель-шуруповерт 06019D4100	Оксар.ру-Москва	13 888 Р
Makita Аккумуляторная дрель-шуруповерт DF331DWYE	ogo1.ru	4 840 Р

Распространенная неисправность, когда не запускается двигатель, может быть вызвана выходом из строя аккумуляторной батареи или зарядного устройства. Работоспособность и того, и другого легко проверяется тестером. Если причина не в них, то следующая деталь, подлежащая изучению, это кнопка. Для этого разбирают корпус инструмента и с помощью омметра определяют целостность электрической цепи от батареи до кнопки и далее до двигателя. Неработающую кнопку заменяют однотипной.

В электронной схеме регулировки скорости вращения чаще всего из-за перегрузки повреждается регулирующий транзистор. Его исправность проверяют мультиметром.

В том случае, если при нажатии кнопки на клеммах электродвигателя присутствует напряжение, а вал не крутится, необходимо осмотреть щетки – насколько плотно они прижимаются к коллектору, обеспечивая надежный электрический контакт. Вышедший из строя двигатель, как правило, не ремонтируют, а заменяют новым.

Дополнение относительно Синих банок, установленных уже больше года назад

Уже прошло больше года с того момента как я поставил новые банки и они до сих пор работают. С тех пор я обзавелся зарядным устройством IMax B6 и теперь имею возможность проверить емкость батареи шуруповерта. После года эксплуатации она упала до одного ампер часа. Не знаю сколько было изачально, но думаю побольше, ведь емкость одной банки, заявленная продавцом составляла 1700 милиампер в час.

И, еще какой я могу сделать вывод — покупать нужно батареи без припаянных пластин, так как нижняя и верхняя пластины припаяны в одну сторону и собрать из них красиво батарею не получится. Также, сами пластины плохо держутся и могут со временем отпасть. Так что, если есть возможность, используйте старые пластины, или закажите в Китае никелированную ленту, там она копейки стоит, но с ней батарею вы соберете гораздо аккуратнее.

Итак, если вы сомневаетесь, что сами сможете собрать батарею — звоните 067 9457740, или3, Александр. Буду рад помочь.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

Читать также: Как устроен импульсный блок питания

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Как зарядить без родной зарядки?

Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.

Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора

При этом важно, есть ли в самом устройстве гнездо для заряда

Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство

Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов

Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Разновидности аккумуляторов

Зарядное для шуруповерта создают с учетом особенностей автономного источника питания. В следующих разделах рассмотрены популярные аккумуляторные батареи

В ходе изучения совместимости функциональных компонентов шуруповерта рекомендуется уделить особое внимание режимам восстановления заряда

Никель-кадмиевые

Зарядное устройство для аккумуляторов

Эти аккумуляторы отличаются:

• разумной стоимостью;
• хорошими энергетическими показателями;
• длительным сроком службы.

К сожалению, большие проблемы возникают на стадии утилизации. Вредные химические соединения в составе Ni-Cd батареек наносят большой вред окружающей среде. По этой причине применение таких изделий постепенно прекращают во многих странах.

Если иные данные не указал производитель, выбирают режим эксплуатации вместе с подходящей электрической схемой ЗУ для шуруповерта по следующим данным:

• для продления срока службы рекомендуется «тренировка» 2-6 полными рабочими циклами перед началом эксплуатации и впоследствии через каждые 6-8 месяцев;
• допустимо длительное хранение в разряженном состоянии;
• напряжение предварительного разряда – от 0,9 до 1 V;
• номинальная емкость сохраняется только при положительной температуре;
• перегрев недопустим в процессе восстановления (не выше +40°C);
• о завершении цикла свидетельствует небольшое снижение напряжения;
• ток заряда вычисляют по формуле:

2*C.

Важно! Буквой «С» обозначают емкость, указанную в паспорте аккумулятора. Если C=2,5 А*ч, можно применять заряд с током 5А = 2*2,5

Сернокислотные аккумуляторы для шуруповерта

Изделия этой категории создают на основе свинцовых элементов с гелевым электролитом кислотного типа. Преимущества:

• простота;
• демократичная цена;
• возможность эксплуатации в любом положении.

Главными недостатками сернокислотных аккумуляторов являются значительные габариты и большой вес. Ячейки заряжают напряжением 1,8-2 V при поддержании тока 0,1-0,15*С.

Литий-ионные батареи для шуруповерта

Это наиболее распространенное современное решение. Аналогичные по конструкции батареи применяют в смартфонах и ноутбуках, другой бытовой и профессиональной технике. Плюсы:

• лучшие показатели, по сравнению с рассмотренными выше аналогами по накоплению энергии на единицу объема (веса);
• широкий рабочий температурный диапазон;
• длительное сохранение хороших эксплуатационных параметров;
• отсутствие чрезмерных требований к утилизации.

Одну стандартную ячейку заряжают напряжением 3,6V до уровня 4,2V. Превышение установленного производителем порога сокращает срок службы. Низкий уровень ограничивает накопительные возможности. Энергетический потенциал аккумуляторов восстанавливают с тщательным контролем температуры.

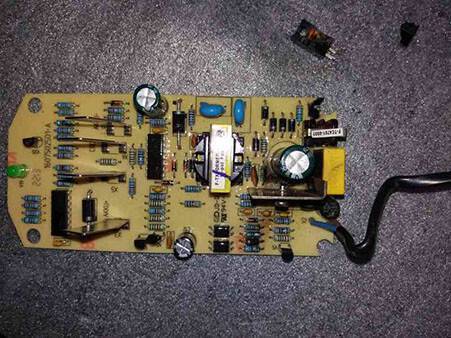

Как отремонтировать зарядное устройство шуруповерта

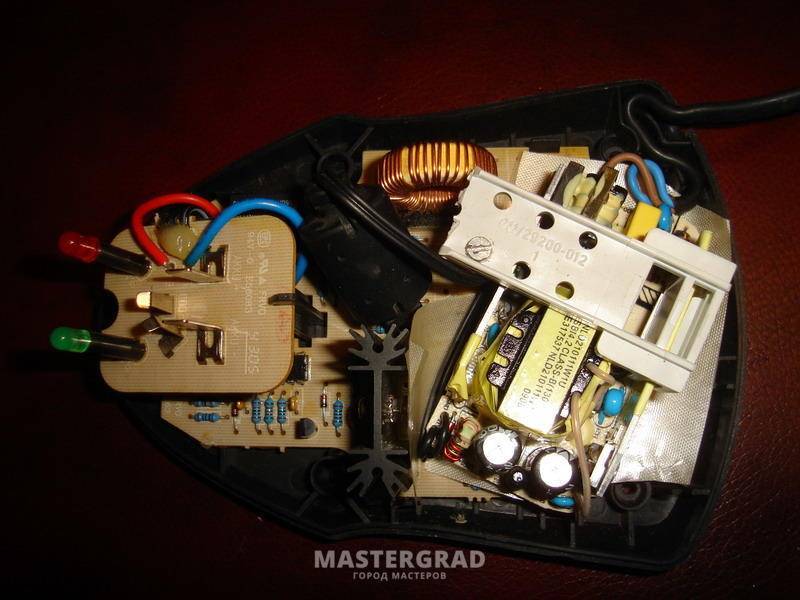

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

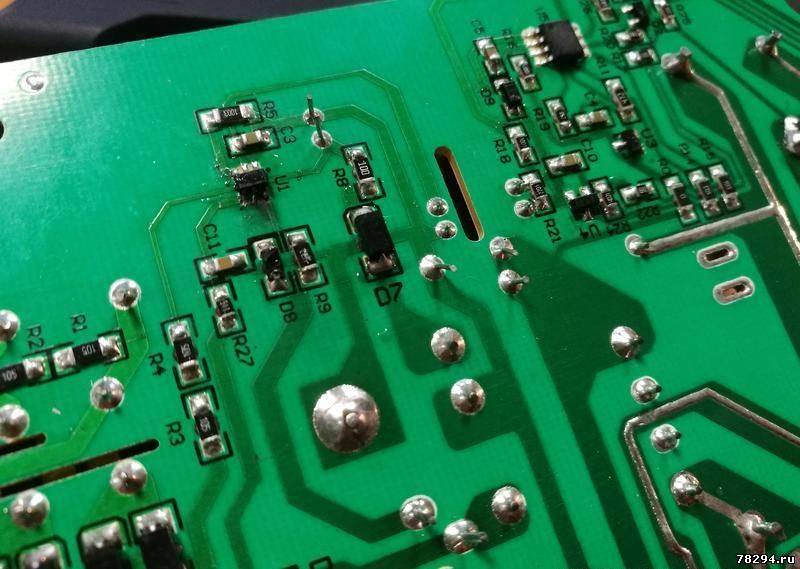

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Реверсивный переключатель шуруповерта

Реверсивный переключатель шуруповерта играет важную роль при выполнении работ по ввинчиванию саморезов, а также их извлечения в случаях надобности. Схема реверса электродвигателя находится в одном корпусе с регулятором оборотов, а сама кнопка переключения перенаправления оборотов расположена в удобном на рукоятке месте.

Кнопка пуска и реверса, расположенные рядом

Переключение осуществляется путем смены полярности на клеммах перемещением кнопки реверса. Ремонт всей схемы реверса, включающей ШИМ генератор, расположенный на плате, сводится к чистке контактов переключателя и замены схемы реверса на новую.
