Резьба UNF американская дюймовая

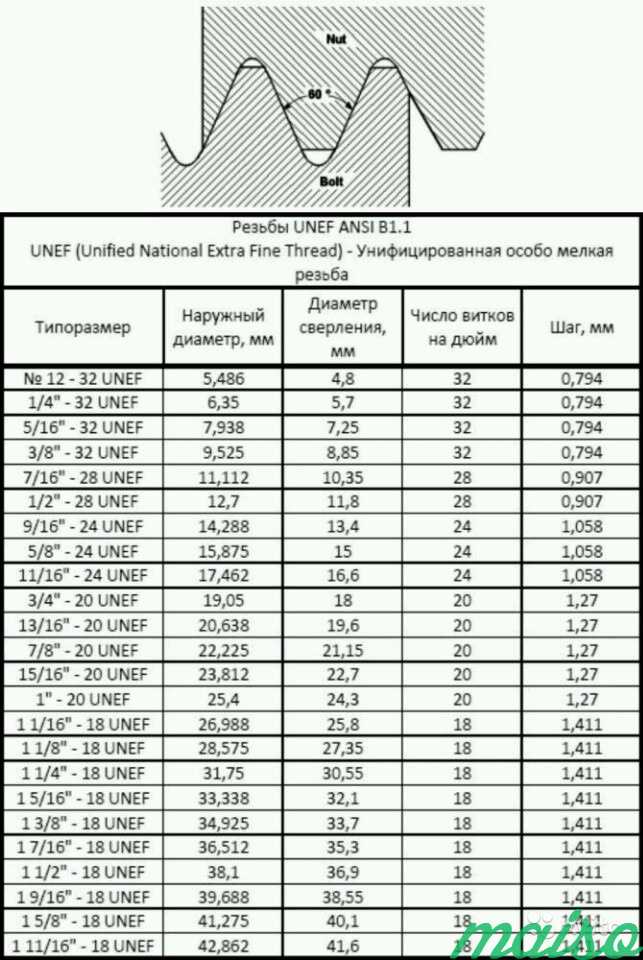

Американская резьба с особо мелким шагом – UNEF

Размер резьбы	Число ниток на дюйм	D — наружный диаметр	Dp — средний диаметр	Di — внутренний диаметр	Шаг резьбы
дюймы	мм	миллиметры
#12	5,49	32	5,49	4,97	4,63	0,79
1/4	6,35	32	6,35	5,83	5,49	0,79
5/16	7,94	32	7,94	7,42	7,08	0,79
3/8	9,53	32	9,53	9,01	8,67	0,79
7/16	11,1	28	11,11	10,52	10,13	0,91
1/2	12,7	28	12,70	12,11	11,72	0,91
9/16	14,3	24	14,29	13,60	13,14	1,06
5/8	15,9	24	15,88	15,19	14,73	1,06
11/16	17,5	24	17,46	16,77	16,32	1,06
3/4	19,1	20	19,05	18,22	17,68	1,27
13/16	20,6	20	20,64	19,81	19,26	1,27
7/8	22,2	20	22,23	21,40	20,85	1,27
15/16	23,8	20	23,81	22,99	22,44	1,27
7/16	11,1	20	11,11	10,29	9,74	1,27
1	25,4	20	25,40	24,57	24,03	1,27
1 1/16	26,9	18	26,99	26,07	25,46	1,41
1 1/8	28,6	18	28,58	27,66	27,05	1,41
1 3/16	30,2	18	30,16	29,25	28,64	1,41
1 1/4	31,8	18	31,75	30,83	30,22	1,41
1 5/16	33,3	18	33,40	32,42	31,81	1,41
1 3/8	34,9	18	34,93	34,01	33,40	1,41
1 7/16	36,5	18	36,51	35,60	34,99	1,41
1 1/2	38,1	18	38,10	37,18	36,57	1,41
1 9/16	39,7	18	39,69	38,77	38,16	1,41
1 5/8	41,3	18	41,27	40,36	39,75	1,41
1 11/16	42,9	18	42,86	41,95	41,34	1,41

Механическая и ручная дюймовая нарезка

Выполнение ручной нарезки

Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

Способ механической нарезки

Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

Дополнительная информация

Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

• мелкий;
• особо мелкий;
• крепежный;
• между трубами;
• между мелкими трубами;
• для нарезки ремонтных вставок;
• между витками для вставок.

Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

Дюймовая нарезка

Определенные нормы дюймовой нарезки, которые оговаривают требования к ней, дает нам ГОСТ. Нормы рассматриваются по двух основным параметрам – шагу и диаметру (внешнему и внутреннему).

Изделия с дюймовой резьбой имеют специальный штуцер, который имеет вид суженого конуса. Данный элемент дает возможность соединить детали в одну максимально прочную конструкцию. Часто применяются для водопроводных труб и нефтегазовых систем.

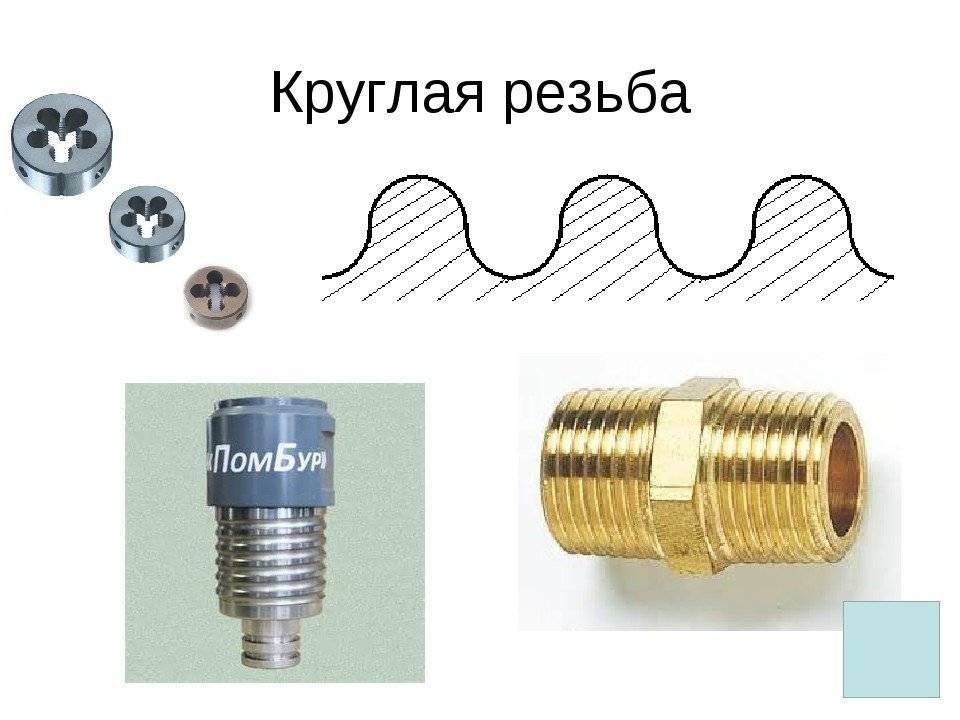

Круглая резьба

Практична в применении для санитарно-технической арматуры, в условиях, где нужно обустройство часто разъемных соединений.

Ее особенности позволяют продлить срок службы соединений за счет своей прочности, детали имеют высокую сопротивляемость к значительным нагрузкам, используют в условиях повышенной загрязненности среды.

Круглую резьбу используют в основном для смесителей, кранов, вентилей, шпинделей и других подобных элементов.

NPSM

National pipe thread, соответствует стандарту резьбы США. Его относят к цилиндрическому дюймовому типу. Параметры профиля соответствуют 60 градусам, форма профиля — треугольник.

NPT

Отличается от NPSM тем, что является стандартом в Соединенных Штатах Америки. Данный тип отличается практичностью использования в условиях с высоким давлением.

С последними двумя типами потребители обязательно столкнуться, приобретая сантехнические изделия и арматурные трубы американского производства.

Применение резьбы UNF

Цилиндрическая дюймовая резьба, к которой относятся UNF и BSW обладают мелким шагом. Поэтому они применяются для различных крепёжных конструкций, к которым предъявляются повышенные требования соединений. Такая резьба с мелким шагом применяется в двух видах соединений:

• высокопрочных;
• регулировочных.

Обладая дюймовой резьбой размером в одну четверть и полтора дюйма (по американскому стандарту), она применяется в следующих агрегатах и конструкциях:

• различных видах трубных соединений (дюймовых, калиброванных, сантехнических, газовых);
• гидравлических конструкциях (фитинги, краны переходники);
• резьбовых адаптерах;
• накидные гайки;
• болты и гайки крепления конструкций различных агрегатов.

Универсальность и обеспечение хорошей надёжности позволяет применять американскую конструкцию в машиностроении и при производстве станков, оборудования и инструментов.

Что такое дюймовые метчики и дюймовая резьба

Метчик — это, пожалуй, самый распространенный инструмент для нарезания внутренней резьбы, который применяют повсеместно. Резьбу нарезают в новых изделиях как машинным, так и ручным способом, а также производят восстановление изношенной.

Очень часто именно с восстановлением резьбы при ремонте техники связано применение дюймовых метчиков, так как большое количество техники, применяемой сегодня у нас, произведено по европейским или американским стандартам.

Чтобы разобраться, какими бывают дюймовые метчики, необходимо разобраться в том, что такое дюймовая резьба, для которой они предназначены.

Понятие дюймовой, в отличие от метрической, включает в себя довольно большое количество разных резьб, которые имеют различный шаг и угол профиля.

Поэтому для выбора правильного метчика необходимо знать несколько определяющих параметров. Все дюймовые резьбы обозначаются диаметром в дюймах (дробь), а также шагом в нитках (витках) на 1 дюйм.

А на деталях или инструментах не всегда есть маркировка типа, к которому она относится. Именно это и вызывает путаницу.

Прежде всего, существует 5 стандартов, в которых прописаны параметры всех наиболее часто применяемых:

1. DIN ISO 228 (также DIN 2999, DIN 259 ГОСТ 6357-81) — определяет параметры трубной цилиндрической дюймовой резьбы. Угол профиля составляет 55°. Имеет только четыре значения шагов — 11, 14, 19 и 28 ниток на дюйм. Обозначается G (реже Rp), а также соответствует резьбе BSP (британский стандарт трубной).
2. BS 84 (ранее DIN 11)  — определяет параметры резьб британского стандарта BSW (Ww) и BSF, резьбы Уитворта и резьбы с мелким шагом соответственно. Угол профиля составляет 55°.
3. ANSI/ASME B 1.1 — это американский стандарт, который определяет резьбы семейства унифицированных: UNC, UNF, UN, UNEF, UNS. Угол профиля составляет 60°, как и у метрической. Наиболее часто встречаются UNC и UNF, с крупным и мелким шагом соответственно. К примеру резьба 1/4 » с 20 нитками на дюйм — это UNC, а 1/4″ с 28 нитками на дюйм — это UNF. UNEF  — это резьба с особо мелким шагом.
4. ANSI B.1.20.1 (также ГОСТ 6111-52) — это стандарт для конической трубной резьбы, которая в американском стандарте обозначается NPT (конусность 1:16). Угол профиля составляет 60°. В ГОСТ 6111-52 она обозначается буквой К — коническая дюймовая. В американском стандарте также описывается цилиндрическая трубная NPS.
5. DIN 40 430 — это также стандарт трубной резьбы, обозначаемой PG. У нас практически не встречается.

Как видно, запутаться в таком количестве обозначений довольно легко, поэтому при заказе инструмента нужно быть внимательным. Если есть возможность, необходимо проверить резьбу калибром или проконсультироваться со специалистами.

Как правило, для одного и того же диаметра в дюймах у каждой резьбы свой шаг, поэтому по каталогу можно определить, к какому типу она относится. Наиболее часто встречаются такие: G, UNC и UNF.

Остальные довольно редкие, но их тоже нужно иметь в виду.

Что такое резьба и ее виды

Резьбой называют винтовую нить на элементах с поверхностью в форме цилиндров или конусов. Главными размерными параметрами резьб являются:

Шаг. Расстояние между соседними идентичными участками профиля. Шаг задается в миллиметрах до тысячных долей и числом витков на дюйм (25,4 мм) в виде натурального числа.

Наружный диаметр. Соответствует окружности, описанной вокруг внешних гребней и канавок между витками изнутри. Равен размеру внешнего цилиндра (конуса) до нанесения резьбы.

Внутренний диаметр. Равен цилиндру, описанному по углублениям во внешней резьбе и выступам во внутренней (размер отверстия в гайке перед резьбовой накаткой).

Ход. Расстояние от любой точки (на боку стенки гребня, вершине, впадине) до ее положения при повороте детали на 360°. В однозаходных ход равен двойному шагу, в многозаходных типах — произведению шага на количество параллельных нитей.

Глубина. Расстояние от самой верхней точки гребня до углубления в основании.

Угол профиля. Принимается равным профильному углу гребня, приводится в градусах.

Угол подъема. Для конических резьб показывают угол их подъема по поверхности основы.

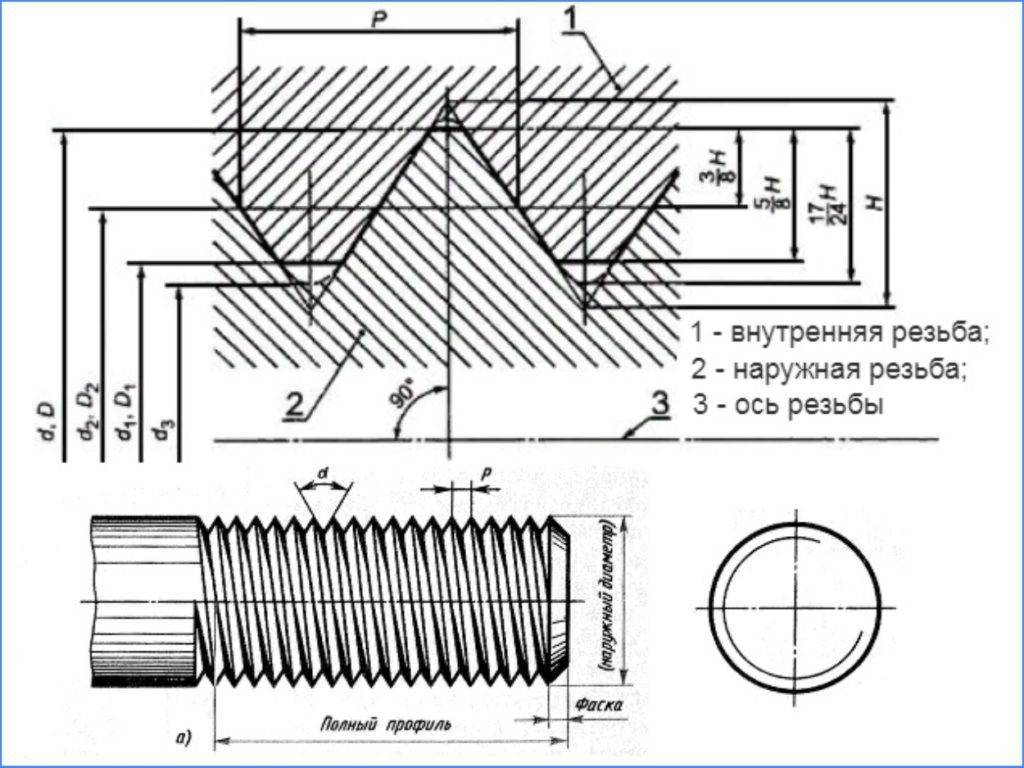

Резьба метрическая – схема и форма сечения

Виды резьб

В зависимости от технологии нанесения, назначения, параметров исходных деталей, применяется классификация резьбы по:

• размещению на поверхности: внутренняя и наружная резьба;
• направлению винтовой нити: правая и левая;
• количеству заходов: однозаходная и многозаходная (двух-, трех-), определяется по числу входов на торцевой стороне элемента;
• профилю зубцов: треугольная, трапецеидальная, прямоугольная, круглая и прочие;
• форме поверхности основы: цилиндрическая и коническая;
• предназначению: крепежная, ходовая (передает движение), крепежно-уплотнительная и прочие;
• единицам размеров: метрическая, дюймовая, трубная.

Схемы трубных цилиндрической и конической резьб

Где какая используется

Стоит отметить, что все резьбовые соединения выполняют ряд различных функций и к ним предъявляются разные требования, чем и обусловлены их следующие области применения:

Метрическая. Из-за треугольной с острой кромкой формы гребня не является герметичной. Ее разновидности с крупным шагом используют в машиностроении благодаря высокой износостойкости и низким требованиям к погрешности изготовления. Насечка с мелким шагом применяются для стыковки (скрепления) элементов с тонкими стенками, подверженных воздействию переменных нагрузок. Она прочнее крупношаговой из-за мелких углублений и надежнее в затяжке — в стыке присутствует большее число витков.

Дюймовая резьба. Крепежный тип с треугольным гребнем и обрезанной верхней кромкой нитей, применяется в импортных автомобилях, оборудовании, различных технических устройствах. В быту дюймовая нарезка встречается на болтах из иностранной бытовой, компьютерной техники.

Трубная. Резьба крепежного назначения с профилем в форме треугольника и скругленной вершиной зубцов. Широко используется под резьбовые соединения трубных участков и подсоединения к ним оборудования, запорной, регулирующей и прочей арматуры. Обеспечивает отличную герметичность стыка, благодаря чему данный тип насечки широко используют в трубопроводах для транспортирования жидкостей и газов.

Трапецеидальная. В отличие от выше рассмотренных типов, является ходовой, зубцы имеют форму конуса с углом стенок в 30°. Используется на поверхности винтов, передающих возвратное и поступательное движение узлам и деталям механизмов (ручные гидравлические прессы прокатные станы, артсистемы), в запорной и регулирующей арматуре.

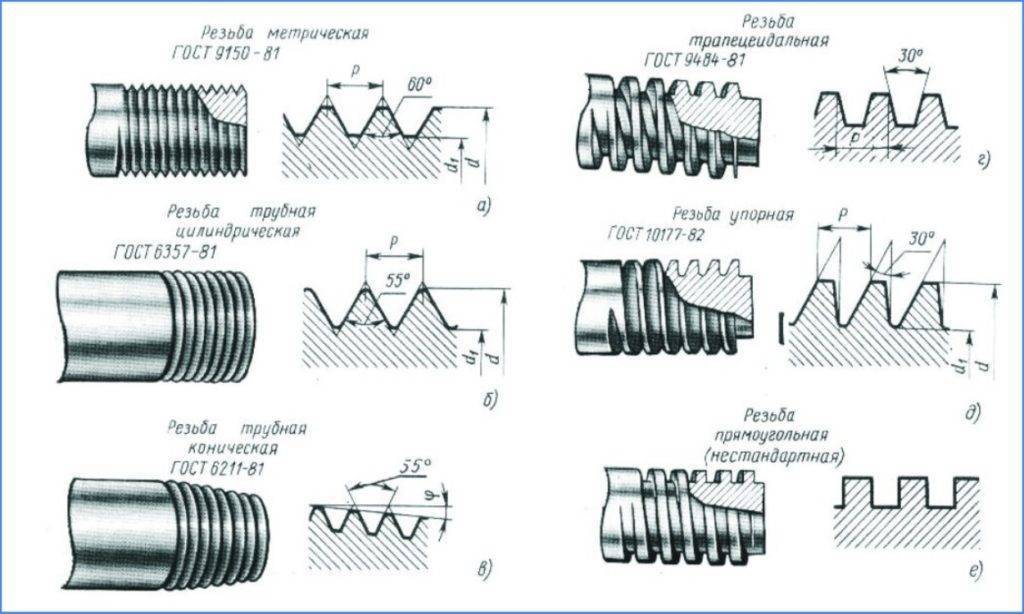

Основные формы профильной нарезки на металл

Упорная. Еще одна разновидность передающей движение ходовой резьбы, рассчитанной на эксплуатацию с высокими механическими нагрузками. Ее зубцы по ГОСТ 10177-82 имеют сечение в форме неравнобокой трапеции и с углами уклона в 30° и 3°, при этом сторона с малым углом является рабочей. Применяется в вертикальных домкратах, ручных прессах.

В ГОСТ 13535-87 приведены характеристики другой упорной нарезки с углами уклона сторон трапеции в 45° и 3°.

Прямоугольная. Нестандартная резьба (нерегламентированный ГОСТ специальный тип) профильное сечение которой имеет форму прямоугольника. Применяется в механизмах для передачи перемещения, где необходимо исключить возможность самоотвинчивания.

Круглая. Круглая или резьба Эдисона используется в электротехнической промышленности для изготовления цоколей ламп освещения и других приборов. Ее форма и прочие параметры регламентированы ГОСТ 6042-83.

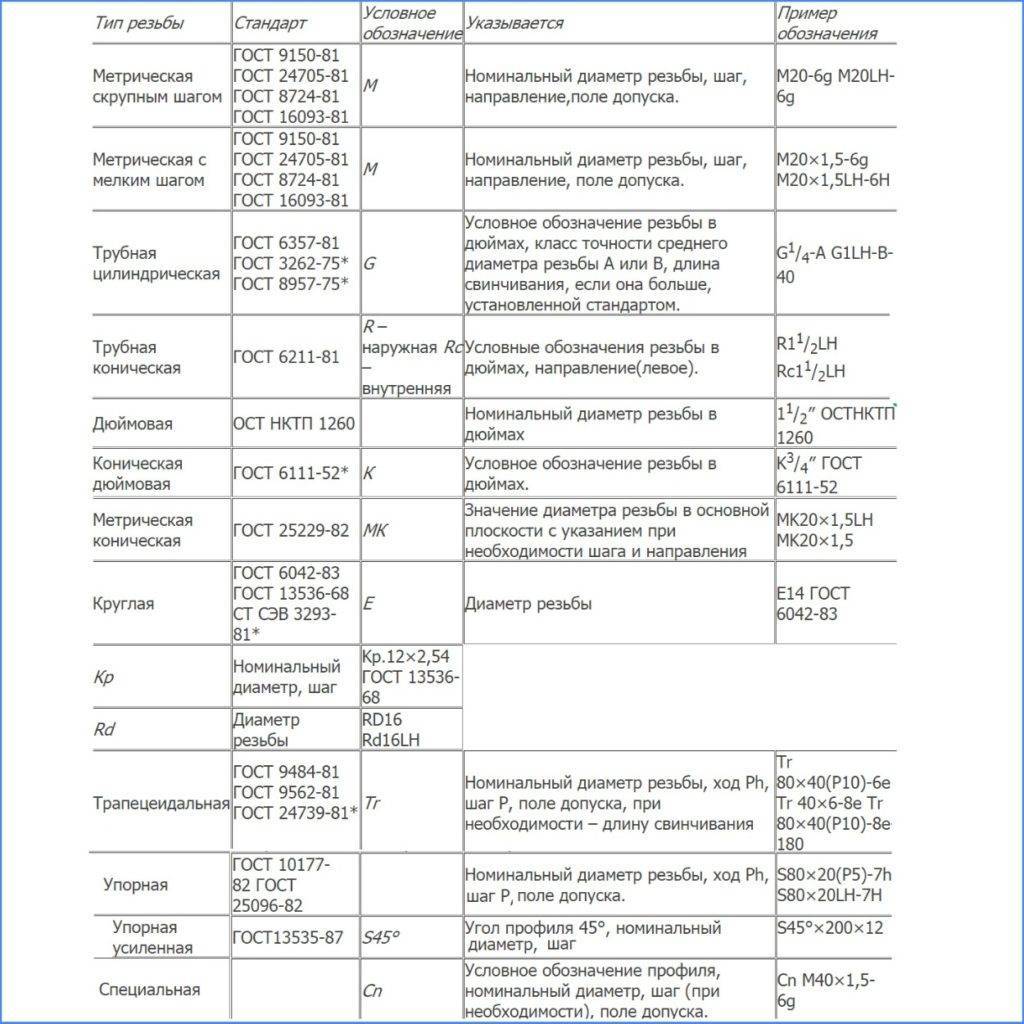

Типы резьб — сводная таблица нормативных актов и маркировка

https://youtube.com/watch?v=qQQXoUXn7NM

Коническая резьба NPT/NPTF: основные характеристики и стандарты

Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPTF 1/16″	7.870	6.00	27	0.940
NPTF 1/8″	10.217	8.25	27	0.940
NPTF 1/4″	13.577	10.70	18	1.411
NPTF 3/8″	17.016	14.10	18	1.411
NPTF 1/2″	21.211	17.40	14	1.814
NPTF 3/4″	26.566	22.60	14	1.814
NPTF 1″	33.195	28.50	11.5	2.209
NPTF 1 1/4″	41.952	37.00	11.5	2.209
NPTF 1 1/2″	48.021	43.50	11.5	2.209
NPTF 2″	60.060	55.00	11.5	2.209
NPTF 2 1/2″	72.642	65.50	8	3.175
NPTF 4″	113.913	107.00	8	3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPT 1/16″	7.870	6.00	27	0.940
NPT 1/8″	10.217	8.25	27	0.940
NPT 1/4″	13.577	10.70	18	1.411
NPT 3/8″	17.016	14.10	18	1.411
NPT 1/2″	21.211	17.40	14	1.814
NPT 3/4″	26.566	22.60	14	1.814
NPT 1″	33.195	28.50	11.5	2.209
NPT 1 1/4″	41.952	37.00	11.5	2.209
NPT 1 1/2″	48.021	43.50	11.5	2.209
NPT 2″	60.060	55.00	11.5	2.209
NPT 2 1/2″	72.642	65.50	8	3.175
NPT 4″	113.913	107.00	8	3.175
NPT 5″	141,300	134,384	8	3.175
NPT 6″	168,275	161,191	8	3.175
NPT 8″	219,075	211,673	8	3.175
NPT 10″	273,050	265,311	8	3.175
NPT 12″	323,850	315,793	8	3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

ПрофИнст Строй предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами ПрофИнст Строй по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

ГОСТ 16093-2004

В работе часто возникает необходимость нарезания наружной метрической резьбы и некоторые из рабочих не знают как правильно протачивать диаметр под резьбу, то есть номинальный диаметр и предельное отклонение. Данная таблица поможет молодым специалистам разобраться в нарезании метрической резьбы и возможно сократить брак. Табличные значения могут пригодиться на рабочих местах. Диаметры стержней под нарезание метрической резьбы регламентированы ГОСТ 16093-2004

Читать также: Шлифовка досок болгаркой видеоНоминальный диаметр резьбы d

Диаметр стержня под нарезку с полем допуска
6g	6e	6e; 6g	Номинальный диаметр	Предельное отклонение	Предельное отклонение	Номинальный диаметр	Предельное отклонение
1,0	0,25	0,97	0,95	—	—	—
1,2	0,25	1,17	—	—	—
1,4	0,3	1,36	—	—	—
1,6	0,35	1,55	—	—	—
0,4*	-0,04	—	—	0,25	-0,03	—	—	2,5	2,45	2,43	-0,06	—
0,5*	2,92	—	0,35	-0,03	—	—	4	3,94	3,92	-0,08	—
3,94	3,92	-0,06	—
0,8*	-0,07	4,88	4,92	0,5	-0,04	4,89	—	6	5,92	5,89	-0,10	-0,20
5,94	5,92	-0,09	—
5,94	5,92	-0,06	—
1,25*	-0,08	7,84	7,87	1	-0,07	7,86	7,89	0,75	-0,06	7,88	—	0,5	-0,04	7,89	—	10	9,88	9,85	-0,12	-0,26
9,92	9,89	-0,10	-0,20
9,94	9,92	-0,06	—
9,94	9,92	-0,09	—
1,75*	-0,10	11,80	11,83	1,5	-0,09	11,81	11,85	1,25	-0,08	11,84	11,87	1	-0,07	11,86	11,89	0,75	-0,06	11,88	—	0,5	-0,04	11,89	—	14	13,84	13,80	-0,13	-0,29
13,88	13,85	-0,12	-0,26
13,92	13,89	-0,10	-0,20
13,94	13,92	-0,09	—
13,94	13,92	-0,06	—
2*	-0,10	15,77	15,80	1,5	-0,09	15,81	15,85	1	-0,07	15,86	15,89	0,75	-0,06	15,88	—	0,5	-0,04	15,89	—	18	17,84	17,80	-0,13	-0,29
17,88	17,85	-0,12	-0,26
17,92	17,89	-0,10	-0,20
17,94	17,94	-0,06	—
2,5*	-0,13	19,76	19,80	1,5	-0,09	19,81	19,85	1	-0,07	19,86	19,89	0,75	-0,06	19,88	—	0,5	19,94	-0,04	19,89	-0,06	—	—

Стандартный шаг метрической резьбы обозначен (*)

Дюймовая резьба — таблица, размеры, виды

Крепеж с помощью резьбы известен еще со времен античности. Ученые до сих пор находят остатки деталей, внешне напоминающих современные винты и гайки. Но наибольшее распространение резьба получила во времена промышленной революции 18-го века.

Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что лишало возможности обеспечения взаимозаменяемости изделий. Решил данную проблему талантливый английский инженер Чарльз Витворт. Он разработал единую систему размеров и обозначения, использовав для этого английский дюйм.

Так появилась на свет дюймовая резьба. А все размеры занесены в таблицу по ГОСТ.

Параметры

Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения — дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено.

Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба.

Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.

Дюймовая, как и любая другая, характеризуется следующими основными параметрами:

• Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
• Номинальный (средний) диаметр — окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
• Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
• Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
• Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.

Американская резьба с мелким шагом – UNF

Размер резьбы	Число ниток на дюйм	D — наружный диаметр	Dp — средний диаметр	Di — внутренний диаметр	Шаг резьбы
дюймы	мм	миллиметры
#0	1,52	80	1,52	1,32	1,18	0,32
#1	1,85	72	1,85	1,63	1,47	0,35
#2	2,18	64	2,18	1,93	1,76	0,40
#3	2,51	56	2,51	2,22	2,02	0,45
#4	2,84	48	2,84	2,50	2,27	0,53
#5	3,17	44	3,18	2,80	2,55	0,58
#6	3,51	40	3,51	3,09	2,82	0,63
#8	4,17	36	4,17	3,71	3,4	0,71
#10	4,83	32	4,83	4,31	3,88	0,79
#12	5,49	28	5,49	4,90	4,40	0,91
1/4	6,35	28	6,35	5,76	5,37	0,91
5/16	7,94	24	7,94	7,25	6,79	1,06
3/8	9,53	24	9,53	8,84	8,38	1,06
7/16	11,1	20	11,11	10,29	9,74	1,27
1/2	12,7	20	12,70	11,87	11,33	1,27
9/16	14,3	18	14,29	13,37	12,76	1,41
5/8	15,9	18	15,88	14,96	14,35	1,41
3/4	19,1	16	19,05	18,02	17,33	1,59
7/8	22,2	14	22,23	21,05	20,26	1,81
1	25,4	12	25,40	24,03	23,11	2,12
1 1/8	28,6	12	28,58	27,20	26,28	2,12
1 1/4	31,8	12	31,75	30,38	29,46	2,12
1 3/8	34,9	12	34,93	33,55	32,63	2,12
1 1/2	38,1	12	38,10	36,73	35,81	2,12
