Резьбовые заклепки

Виды вытяжных заклепок

Классификация вытяжных заклепок, как и в случае других метизов, определяется сферами их применения, а также составом рабочего материала, с которым предстоит иметь дело. Именно на этих двух факторах держится понимание того, как правильно сделать выбор заклепки вытяжной при покупке.

• Стандартные вытяжные заклепки. Принцип их работы был описан выше.
• Распорные вытяжные заклепки. Имеет удлиненную гильзу, которая сминается при клепании, образуя больше материала для фиксации. Это очень удобно, если необходимо скрепить разные по толщине и составу материалы.
• Усиленные вытяжные заклепки. Имеют нестандартную форму головки, напоминающую наконечник стрелы. Такая заклепка обеспечивает герметично закрытое соединение, имеющее повышенную устойчивость к растяжению и боковым нагрузкам.
• Лепестковые вытяжные заклепки. При клепании тело метиза раскрывается лепестками, которые втыкаются в рабочую поверхность, обеспечивая большую площадь фиксации.
• Рифленые вытяжные заклепки. Предназначены для глухих отверстий. Применимы не только для металла, но и для дерева.
• Закрытые вытяжные заклепки. Имеют глухую гильзу, которая обволакивает головку стержня в процессе работы, обеспечивая полностью герметичное соединение.
• Многозажимные вытяжные заклепки. Гильза таких заклепок производится из более мягкого металла, нежели обычно. Метиз регулируется в широком диапазоне, исходя из толщины рабочего материала. Вид соединения эстетичен и приятен для глаза.

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

• При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
• Установка таких заклепок происходит полностью механическим способом без применения сварки.
• При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
• Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Заклепки гаечные (rivet nuts)

В компании ПрофКрепеж Вы можете купить оптом заклепки гаечные (заклепочные гайки, резьбовые заклепки, заклепки-гайки).

Заклепка гаечная – один из новых элементов крепежа, который завоевал популярность и получил широкое распространение за лёгкость монтажа, за его удобство и надежность при эксплуатации в узлах стальных конструкций.

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней метрической резьбой.

Назначение заклепки гаечной

— для создания резьбового разъемного соединения, такого, которое можно легко разобрать и собрать без нарушения конструкции или составных частей конструкции (к разъемным соединениям можно отнести, например болтовое, винтовое, шпилечное, шурупное, шпоночное);

— для эксплуатации в узлах стальных конструкций, изделиях строительного и общемашиностроительного назначения, автомобилестроения, пищевой промышленности, электротехнической промышленности.

Нормативная документация

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней резьбой под метрические размеры.

Нельзя путать заклепки гаечные резьбовые с вытяжными заклепками. Вытяжные заклепки служат для создания неразъёмного соединения!!!

Причина такого многообразия с названиями можно объяснить отсутствием ГОСТ, стандарта ISO или DIN на гаечные заклепки.

ТУ 1680-001-10702513-2019

Установка

Производится специальным инструментом — заклепочником, с помощью которого производится монтаж заклепки в заранее просверленное или пробитое специальным оборудованием отверстие в конструкции

Для надёжного крепления важно правильно сделать монтажное отверстие под необходимый тип и размер заклепки в соответствии с рекомендациями производителя

Следует обратить особое внимание на толщину детали конструкции, в которую производится установка. Это нужно для правильного распора заклепки (образования «юбки» с обратной стороны). Существуют 2 длины заклепки: первая и вторая длина

Разница в диапазоне толщин — меньшем и большем

Существуют 2 длины заклепки: первая и вторая длина. Разница в диапазоне толщин — меньшем и большем.

Образовавшаяся деформированная часть («юбка») должна плотно прижиматься к детали, без зазоров и перекосов.

Далее в установленную заклепку с требуемым моментом затяжки вкручивается резьбовая шпилька или обычный болт с метрической резьбой, который непосредственно удерживает скрепляемые детали конструкции между собой.

Преимущества

Одними из главных преимуществ заклепок гаечных являются:

отсутствие необходимости в дальнейшем применять: традиционные болты с гайкой (особенно неудобный вариант, если существует сложность с доступом к обратной стороне несущей конструкции — установка «вслепую») или использование сварки, требующей навыков высококвалифицированного специалиста.

при установке не повреждается заранее обработанная поверхность детали, если она с покрытием или окрашенная.

В результате, получается аккуратная, эстетичная точка крепления, которая обеспечивает надежное соединение, удобный и быстрый монтаж, и демонтаж прикрепляемого элемента конструкции.

Материалы заклепок гаечных

Углеродистая конструкционная сталь с гальваническим цинковым покрытием для эксплуатации в неагрессивных и слабоагрессивных средах.

Коррозионностойкая (нержавеющая) сталь — легированная сталь с большим содержанием хрома (не менее 12%) и никеля для эксплуатации в неагрессивных, слабоагрессивных, среднеагрессивных и сильноагрессивных средах.

Заклепка-болт

Заклепка-болт обладает двойной функцией:

• Создает внешний канал с резьбой в тонком листовом материале.
• Заклепка-болт может использоваться как вытяжная заклепка для соединения двух листов вместе.

Заклепка-болт имеет следующие преимущества:

• легко устанавливаются в материал или детали цилиндрической формы (не нужно нарезать резьбу или наваривать гайку);
• заклепка-болт обладает теми же свойствами, что и резьба в полноразмерном материале – это возможно благодаря усиленному фланцу и удлиненной резьбе (по сравнению с обычными втулками);
• заклепка-болт может быть установлена с одной стороны (в том случае, если другая сторона недосягаема);
• заклепка-болт не деформирует и не обесцвечивает материал.

Технология установки заклепки-болта следующая: болт вворачивается в инструмент, и в установленном виде является внешней резьбой.

Разнообразие видов заклепки-болта

Заклепка-болт изготавливается из алюминия, оцинкованной и нержавеющей стали. Мы предлагаем заклепки-болты с различными типами шляпки: цилиндрической, потайная с уменьшенной юбкой, потайная под зенковку, а так же шестигранная для предотвращения проворачивания.

Заклепка-болт используется:

• в автомобильной промышленности: установка зеркал заднего обзора, спойлеров, приборной панели, прицепа, ремонтные работы;
• в строительстве: лифты, кухни, плавательные бассейны, мосты;
• в системах вентиляции и кондиционирования воздуха;
• в судостроительной промышленности;
• при установке оконных рам и сборе мебели;
• и многое другое…

Для чего используется

Резьбовая заклепка похожа на вытяжную только некоторыми нюансами фиксации. В остальном же ее предназначение несколько иное. В некоторых случаях требуется осуществить монтаж какого-либо изделия на металл. Но его толщины недостаточно, чтобы нарезать резьбу или нет возможности подлезть с обратной стороны для того, чтобы подставить гайку. В этом случае на выручку приходят резьбовые заклепки. Конструктивно они представляют собой небольшой полый цилиндр, в котором уже есть резьба. Устанавливается заклепка таким образом, что надежно фиксируется на металлической или другой заготовке и предоставляет возможность монтажа болта для фиксации какого-либо модуля.

Виды заклепок

Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.

Вытяжная

Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.

Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.

Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:

1. Потайные – место соединения имеет плоскую поверхность;
2. Обычные с буртиком – стандартное и наиболее часто используемые;
3. Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
4. Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
5. Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.

Резьбовая

Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.

Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.

Тело вытяжных и резьбовых заклепочных крепежей производятся из мягких металлов – медь, алюминий, сплав алюминия и кремния. Стержни вытяжного крепежного материала делают только стальные. В качестве защиты от коррозии на заклепки наносится покрытие из цинка. Если детали предполагается использовать в агрессивной внешней среде, тогда заклепки выполняются из нержавеющей стали

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник. При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже

Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Резьбовой заклепочник

Во время деформации фиксатора задачей заклепочника является сохранение внутренней резьбы. Если этого не сделать, тогда инструмент невозможно будет извлечь обратно. Резьбовой заклепочник можно использовать не только для металлических, но и для пластиковых заготовок. Это связано с минимальной нагрузкой, которую оказывает фиксатор после деформации на материал. В современной практике применяются ручные и пневматические заклепочники.

Резьбовые фиксаторы можно найти в ассортименте многих производителей инструмента. Чаще всего встречаются заклепочники с ручным механизмом фиксации. Это связано с их относительной дешевизной. Усилие им прикладывается по принципу рычага. Благодаря удлиненным рукояткам и механизму усилие от мышц пользователя передается на крепежный элемент. При желании заклепочник для резьбовых заклепок можно собрать самостоятельно, т. к. его механизм не слишком сложный. Среди ручных экземпляров выделяют:

Первый подходит для заклепок, диаметр которых не превышает 5 мм, а второй для заклепок в 6,4 мм. Это связано максимальным усилием, которое можно приложить к конкретному инструменту. Пневматические заклепочники часто используются на производствах. Они дают возможность в несколько раз увеличить скорость обработки деталей. Но такой прибор требует дополнительные модули для нормального функционирования. Основным является компрессор для нагнетания сжатого воздуха.

Способ использования

Работа с таким заклепочником не требует особых навыков и умений, важно просто понимать принцип. Первым этапом идет подготовительный

Его задачей является приведение поверхности деталей в требуемое состояние. Чтобы фиксация была надежной, поверхности должны быть ровными и прилегать друг к другу без щелей. В некоторых случаях понадобится использование шлифовальной машины или напильника, чтобы убрать остатки краски или заусенцы. Следующим шагом делается отметка в месте, где будет располагаться отверстие. Для этого можно использовать чертилку и кернер, который создаст небольшое углубление для сверла, чтобы оно не соскакивало со своего места.

Далее сверлится отверстие. Это ответственный этап, т. к. оно должно быть строго перпендикулярным без перекосов. Если не соблюсти этого требования, тогда будет сложно вставить заклепку

Важно правильно подобрать сверло. Его диаметр должен быть несколько больше диаметра заклепки

Если есть необходимость в установке заклепки с диаметром в 6,4 мм, тогда сверло должно быть 6,2 мм. Длина заклепки должна быть на несколько миллиметров больше ширины деталей, которые будут фиксироваться. Головка заклепочника помещается внутрь и производится сжатие крепежа. Усилие должно быть максимальным, чтобы фиксация была надежной. Обзор такого инструмента можно посмотреть ниже.

Самостоятельная сборка инструмента

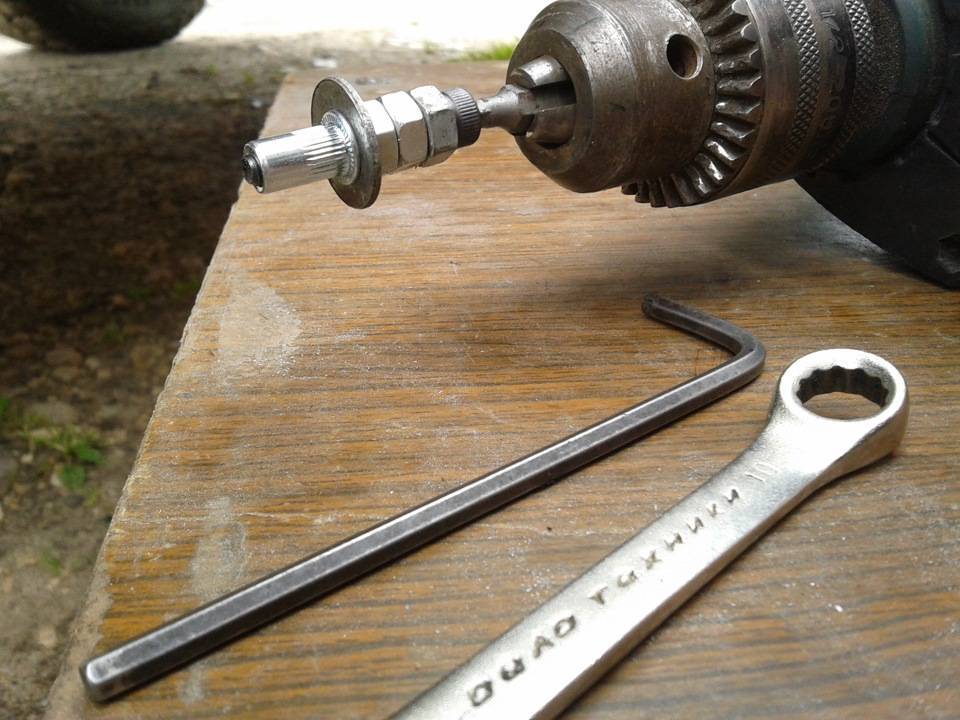

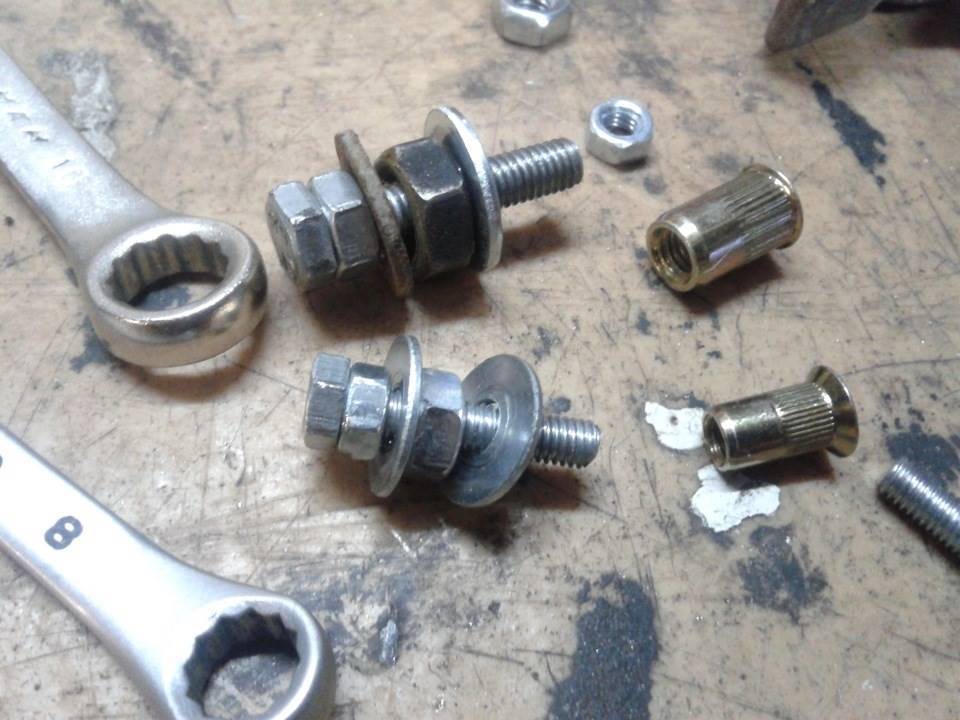

Нет особых сложностей в сборке резьбового заклепочника своими руками. Для этого понадобится болт и гайка. Резьба болта должна иметь такой шаг и диаметр, чтобы свободно заходить в заклепку. Гайка фиксируется на болт, чтобы ее не заклинило во время работы, можно использовать небольшой подшипник, который также надевается на болт. Суть использования сводится к тому, что болт помещается внутрь заклепки. Гайка откручивается до тех пор, пока не зафиксирует головку заклепки, после этого необходимо начинать вращение болта. По мере его прохождения заклепка будет сжиматься и фиксировать детали. Чтобы было проще пользоваться инструментом, можно взять болт с внутренней шестигранной головкой, в которую можно вставить рычаг.

Недостатком такого прибора является сложность его использования. В некоторых случаях болт может заклинить в крепеже и его сложно будет выкрутить. Такой эффект появляется в тех случаях, когда болт изготовлен из мягкого материала. Самодельный резьбовой заклепочник отлично подойдет для одноразового применения. Если есть потребность постоянной работы с резьбовыми заклепками, тогда лучше обзавестись заводским инструментом. Видео о самодельном заклепочнике есть ниже.

Использование

Для того чтобы установить заклепки, потребуется выполнить несколько этапов.

• Первым делом с помощью инструмента формируют отверстие, в которое в последующем будут вставлять стержень. Расчет величины отверстия проводят с учетом того, что он должен на 10–15 процентов превышать объем стержня.
• Метиз нужно погружать в отверстие так, чтобы головка виднелась на обратной стороне конструкции. Установку резьбовых элементов можно осуществлять ручным заклепочником. Распорные и взрывные разновидности изделий фиксируют при помощи электрического или пистонного инструмента.

Основными сферами использования заклепок считается машиностроение, кораблестроение, строительство зданий, вентилируемых видов фасада, формирование детских площадок, а также крепеж декора. При скреплении тяжеловесных предметов данный тип метиза не используется. Специалисты рекомендуют покупать гибкие и в то же время прочные изделия, например, из углеродистой стали, алюминия или меди.

В следующем видео вас ждет изготовление заклепок своими руками из цветных материалов.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник. При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже

Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

• головка (1) одевается на сердечник установленной в отверстие заклепки;
• корпус (2) выполняет функции нижней рукоятки и упорной станины;
• верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
• при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
• продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
• при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
• крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
• для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Заклепочник гармошка жабка принцип его применения

Принцип работы заклепочника гармошки достаточно простой и незамысловатый

При его использовании важно учитывать, что для склепывания должно быть достаточно свободного места. Длина инструмента в разжатом положении достигает 80 см

Принцип применения инструмента следующий:

1. Для начала необходимо установить в прибор заклепку шпилькой внутрь
2. Полностью разжать рукоятку
3. Установить заклепку в отверстие
4. Произвести сжатие механизма в виде гармошки
5. Извлечь из патрона инструмента оставшуюся шпильку

Подробное видео описание ниже.

https://youtube.com/watch?v=gwOmr_n7vQE%3F

Достоинство жабки в том, что оператору необходимо меньше прилагать усилия, чем при работе с инструментом, имеющий одну подвижную и неподвижную рукоятку.
