Характеристики продукции

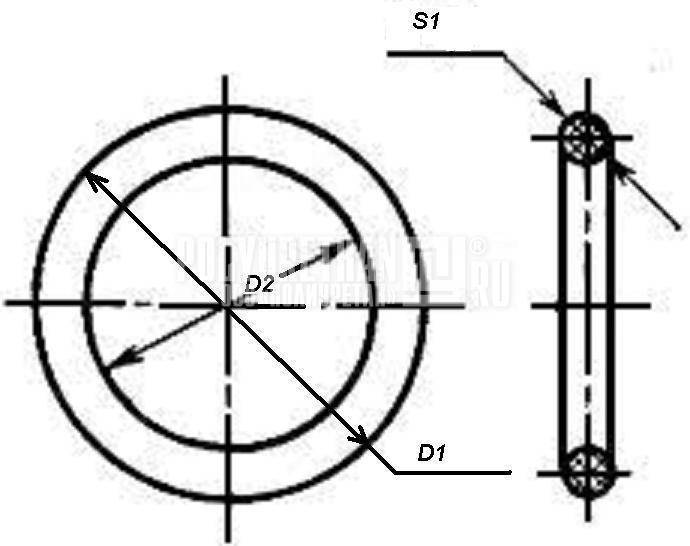

К основным техническим параметрам резиновых уплотнительных колец относятся:
- внутренний и внешний диаметр;
- поперечное сечение;
- материал;
- диапазон рабочих температур эксплуатации;
- максимально допустимая скорость перемещения в подвижных механизмах гидравлического и пневматического оборудования;
- максимально допустимое давление в уплотняемой системе.
Резиновые уплотнительные кольца устанавливаются в кольцевые проточки при радиальном или торцевом уплотнении. Гладкие и резьбовые неподвижные сопряжения обычно герметизируются по конической фаске с помощью механического задавливания резинотехнического изделия.
ООО «Барт» реализует резиновые кольца различных типоразмеров. У нас можно купить изделия, выполненные из бутадиен-нитрильного каучука, силикона, фторкаучука и других эластомеров. Подробные характеристики продукции представлены в таблице.
| Размеры (внутреннее-внешнее-сечение) | |||||
| 017-023-2,5 | 027-032-3,0 | 049-055-3,6 | 077-085-4,6 | 115-120-3,0 | 160-170-5,8 |
| 017-023-3,6 | 027-033-3,6 | 050-055-3,0 | 080-083-2,5 | 115-120-3,6 | 170-180-5,8 |
| 018-022-2,5 | 028-032-2,5 | 050-060-5,8 | 080-085-3,0 | 115-121-3,6 | 175-180-3,6 |
| 019-022-1,9 | 028-036-4,6 | 051-056-3,0 | 080-086-3,6 | 115-125-5,8 | 180-185-3,6 |
| 019-023-2,5 | 028-033-3,0 | 054-060-3,6 | 085-090-3,0 | 120-125-3,0 | 180-190-5,8 |
| 020-023-1,9 | 029-035-3,6 | 055-060-3,0 | 085-090-5,0 | 120-125-4,6 | 185-200-8,5 |
| 020-024-2,5 | 030-025-3,0 | 055-065-5,8 | 085-090-8,0 | 120-126-3,6 | 190-200-4,6 |
| 020-025-2,5 | 030-035-3,0 | 058-062-2,5 | 085-095-5,8 | 120-130-5,8 | 190-200-5,8 |
| 020-025-3,0 | 030-035-3,6 | 060-065-3,0 | 090-095-3,0 | 120-125-7,5 | 192-200-3,6 |
| 021-024-1,9 | 030-036-3,6 | 060-066-3,6 | 090-098-4,6 | 122-130-5,8 | 195-200-3,6 |
| 021-025-2,5 | 030-038-4,6 | 060-068-4,6 | 090-100-5,8 | 122-135-7,5 | 200-210-5,8 |
| 022-026-2,5 | 032-037-3,0 | 060-070-5,8 | 094-100-3,6 | 125-130-3,6 | 205-215-5,8 |
| 022-027-2,5 | 032-038-3,6 | 065-070-3,0 | 095-100-3,0 | 125-135-5,8 | 205-220-8,5 |
| 022-027-3,0 | 032-040-4,6 | 065-070-4,6 | 095-105-5,8 | 130-135-3,6 | 220-230-5,8 |
| 022-028-3,6 | 033-038-3,0 | 065-073-4,6 | 099-105-3,6 | 130-140-4,6 | 230-240-5,8 |
| 023-028-3,0 | 040-048-4,6 | 065-075-5,8 | 100-105-3,0 | 130-140-5,8 | 240-250-5,8 |
| 024-028-2,5 | 042-048-3,6 | 069-075-3,6 | 100-106-3,6 | 135-140-3,6 | 240-250-4,6 |
| 024-029-3,0 | 042-050-4,6 | 070-075-3,0 | 100-110-5,8 | 140-150-5,8 | 260-270-5,8 |
| 024-030-3,6 | 043-047-2,5 | 070-080-5,8 | 102-108-3,6 | 145-150-3,6 | 265-280-8,5 |
| 025-028-1,9 | 045-049-2,5 | 072-080-4,6 | 104-110-3,6 | 145-155-5,8 | 270-280-5,8 |
| 025-030-3,0 | 045-050-3,0 | 075-080-2,5 | 105-115-5,8 | 150-155-3,6 | 290-300-5,8 |
| 025-031-3,6 | 045-053-4,6 | 075-080-3,0 | 110-120-5,8 | 150-160-4,6 | 300-310-5,8 |
| 026-032-3,6 | 047-055-4,6 | 075-081-3,6 | 112-118-3,6 | 150-160-5,8 | 320-330-5,8 |
| 027-031-2,5 | 048-056-4,6 | 075-085-5,8 | 114-120-3,6 | 155-160-3,6 |
Уплотнительные резиновые кольца изготавливаются из технических материалов на основе синтетических каучуков путем их вулканизации в специальных пресс-формах. Они соответствуют требованиям ГОСТ 9833-73 и ГОСТ 18829-73. Типовые размеры изделий указаны в данных государственных стандартах, но возможно производство нестандартной резинотехнической продукции по чертежам заказчика.
Срок службы колец зависит от химической активности рабочей среды, номинального давления в уплотняемом узле, температуры, качества поверхности посадочных мест. Наличие дефектов (царапин, повышенной шероховатости, задиров и пр.) в местах установки уплотнений негативно влияет на долговечность изделий. Для повышения их срока службы рекомендуется выполнять упрочнение уплотняемых поверхностей штоков, цилиндров, поршней, валов. Детали, изготовленные из стали, обычно подвергают хромированию, а из алюминия — анодированию.
Кольца резиновые: типоразмеры
Требования к кольцам российского производства, их габаритам и конструкциям, регламентированы :
- ГОСТом 18829-2017 (заменяет 18829-73) – в виде технических условий сформулированы требования к особенностям колец;
- ГОСТом 9833-73 – имеет информацию о конструкции и используемых материалах.
В гидравлических натяжителях цепи (ГНЦ), используемых во многих современных автомобильных двигателях, применяются уплотнительные кольца. Ремкомплекты состоят из уплотнителей размером 37x41x1.5 мм. Некоторые автолюбители рекомендуют применять кольца с большим диаметром сечения.
Для покрытию герметиком мест ввода кабелей пользуются уплотнительными кольцами внутренним диаметром 3…6 мм.
Кольца крупного диаметра (от 200 мм и более) применяются при уплотнении больших деталей машин и механизмов. Они производятся диаметром сечения от 3,6 мм. Если нет возможности выбрать кольцо серийного производства, то его можно сделать методом точения или из специализированных шнуров (соединение клеевое или вулканизацией).
Кольца прямоугольного сечения
Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.
Кольца прямоугольного сечения – основные характеристики и свойства
Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.
Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.
Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.
Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.
Условия эксплуатации
Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.
Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.
Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.
Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.
