Ручной опрессовочный насос. Проверка систем на герметичность

Порядок работы с ручным опрессовщиком

При работе с гидравлическим ручным опрессовщиком соблюдают приведенный порядок и выполняют следующие правила:

  1. Удаляют воздух из напорных узлов опрессовочного насоса. Для этого заполняют бак 2 рабочей жидкостью до указанной в инструкции отметки и открывают запорный вентиль 8, после чего несколько раз прокачивают воду до выхода ее из напорного шланга 3.
  2. Присоединяют напорный шланг 3 к испытуемой магистрали. Для подключения используют переходной штуцер или ниппель, входящие в комплектацию агрегата или приобретенные отдельно.
  3. Производят закачку жидкости. С помощью прокладок перекрывают все отверстия в магистрали и накачивают воду до достижения требуемого давления, затем поворачивают запорный вентиль 8 до окончания испытаний. Обычно проверку производят в течение нескольких часов, у некоторых специалистов работает насос при опрессовке почти сутки, о негерметичности системы говорит падение давления.
  4. Отсоединяют опрессовщик от трубопровода. Для этого открывают сливной вентиль 7 и ждут полного перетекания воды обратно в бак, по окончании процесса сливной вентиль перекрывают во избежание попадания частиц грязи в насос. Отсоединяют напорный шланг от входной трубы магистрали, опускают его в бак и освобождают нагнетательные узлы от воды открыванием вентиля 8.

Рис. 5 Пример использования насосов для опрессовки в испытуемой магистрали

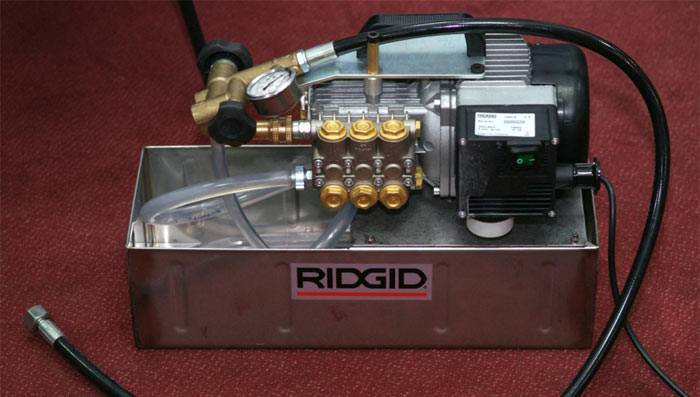

Особенности электрических насосов

Электрические опрессовщики, в отличие от ручных, комплектуются силовыми агрегатами. Электродвигатели активируют работу насосного оборудования. Для тестирования систем с высокими показателями давления, такие насосы подойдут гораздо лучше, чем ручные.

Электрические модели запускаются нажатием одной кнопки. При этом каких-то физических усилий от оператора не требуется. Предел давления в системе гораздо выше. При этом необходимые показатели давления можно удерживать достаточно долго. Кроме того, электрические насосы мобильны и функциональны.

К недостаткам такого оборудования относится высокая цена, недоступная для частных сантехников. Использовать электроопрессовщик можно только при наличии напряжения в сети. По сравнению с механическими, электрические модели весят достаточно много и более габаритны.

Таким образом, ручные и электрические опрессовочные насосы подходят для использования в разных системах и, в общем, дополняют друг друга. Оборудование первого типа подходит для небольших коммуникационных сетей, в то время как насосы второго типа используются в системах высокого давления.

Использование механического либо электрического оборудования является обязательным при выполнении гидравлических испытаний. Тестирование систем отопления, подачи воды и газа бытовых и промышленных объектов позволяет избежать серьёзных проблем в будущем. Ручные опрессовочные насосы активно используются и дают возможность проверить герметичность небольших коммуникационных систем, позволяя сэкономить средства заказчику испытаний.

Особенности электрических насосов

Электрические опрессовщики, в отличие от ручных, комплектуются силовыми агрегатами. Электродвигатели активируют работу насосного оборудования. Для тестирования систем с высокими показателями давления, такие насосы подойдут гораздо лучше, чем ручные.

Электрические модели запускаются нажатием одной кнопки. При этом каких-то физических усилий от оператора не требуется. Предел давления в системе гораздо выше. При этом необходимые показатели давления можно удерживать достаточно долго. Кроме того, электрические насосы мобильны и функциональны.

К недостаткам такого оборудования относится высокая цена, недоступная для частных сантехников. Использовать электроопрессовщик можно только при наличии напряжения в сети. По сравнению с механическими, электрические модели весят достаточно много и более габаритны.

Таким образом, ручные и электрические опрессовочные насосы подходят для использования в разных системах и, в общем, дополняют друг друга. Оборудование первого типа подходит для небольших коммуникационных сетей, в то время как насосы второго типа используются в системах высокого давления.

Использование механического либо электрического оборудования является обязательным при выполнении гидравлических испытаний. Тестирование систем отопления, подачи воды и газа бытовых и промышленных объектов позволяет избежать серьёзных проблем в будущем. Ручные опрессовочные насосы активно используются и дают возможность проверить герметичность небольших коммуникационных систем, позволяя сэкономить средства заказчику испытаний.

Классификация насосов

Исходя из типа эксплуатации, все опрессовщики можно разделить на несколько категорий:

  1. Пневматический. Относится к категории электрических устройств, их стоимость весьма существенна. Он способен создавать высокое давление.
  2. Электрический насос опрессовочный. Никаких физических усилий для создания давления внутри системы не понадобится. А вот его вес и размеры будут отличаться, основываясь на выбранных моделях. При отсутствии сети, может работать и от генератора. Уровень создаваемого давления средний.

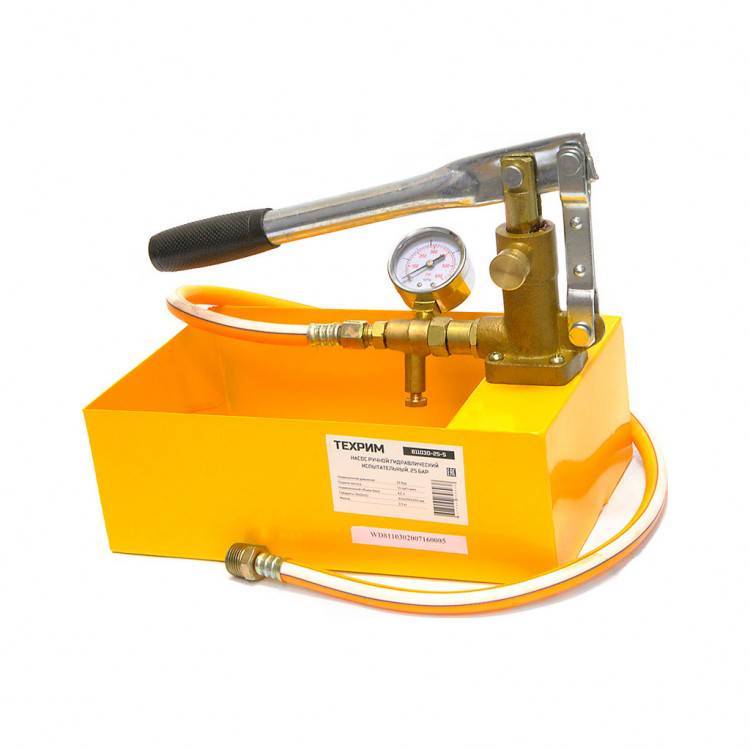

  3. Опрессовочный насос ручного типа. Используется для проверки собственных небольших отопительных систем. Работает не от сети, а его вес приближен к минимальной отметке, что позволяет везде брать его с собой. Выбор отдельных деталей также не составит труда.
  4. Насос электрогидравлического типа. Является достаточно сложным, с технической точки зрения, оборудованием. Его потенциал велик, однако исходя из стоимости, его следует использовать исключительно в промышленных масштабах при испытании больших трубопроводов и систем.

Если окончательный выбор в пользу той или иной модели еще не был совершен, следует рассмотреть более детально их основные характеристики:

  • тип используемой при проверке жидкости;
  • общие габариты, в том числе и вес;
  • объем проходящей через него жидкости;
  • усилия, которые необходимо приложить для его функционирования;
  • максимальный показатель мощности;
  • объем основного резервуара;
  • страна производитель (сложность покупки отдельных деталей);
  • максимальный показатель давления;
  • наличие возможности самовсасывания.

Выбор опрессовщика

Все имеющиеся на рынке модели опрессовочных насосов с точки зрения пользователя можно разделить на две большие группы:

  1. С ручным приводом — его можно рекомендовать тем, кто работает над проверкой систем в малоэтажных зданиях (до двух этажей). Если же здание больше, то соответственно возрастает и объем проверяемой системы. А для нее перекачанный объем в три литра за минуту совершенно недостаточен. И самое главное — ручной привод. Он, при всей его компактности и дешевизне, создает большую физическую нагрузку на работника. Специалист вместо внимательной проверки качества сборки системы большую часть времени будет занят качанием рукоятки насоса.
  2. С электрическим приводом — при своей большей громоздкости, стоимости и сложности в эксплуатации, наиболее оптимален для больших зданий (от трех этажей). Наличие мощного насоса с электроприводом позволит работнику быстро и качественно провести проверку систем, не отвлекаясь на выматывающий физический труд по нагнетанию давления.

Принцип функционирования

Для проведения полноценной проверки понадобится заполнение интересующего мастера контура (участка) чистой жидкостью

Стоит обратить внимание, что какая бы жидкость не использовалась, резервуар насоса также подлежит заполнению. Фиксация показателей производится только спустя достижения максимального показателя наполненности контура

Это можно увидеть при помощи реле управления. Вся процедура отнимет два-три часа. При этом все показатели функционирования должны быть на оптимальном уровне, обеспечивая стабильность. После прохождения определенного временного промежутка производится съем данных и сравнения их с первичными цифрами. Разные модели потребуют разного количества времени для сбора данных, что способно осложнить выполнение работ в некоторых условиях. Для каждой сети понадобится свой диапазон давления. По итогу делается заключение, которое говорит о необходимости проведения дальнейших обследований. Ели конечные и исходные данные разнятся, возможно, в системе имеется течь.

Ручные опрессовщики Сатурн

Быстро и точно проверить давление и герметичность трубопровода сможет опрессовщик ручной марки Сатурн отечественного производства.

Сфера применения ручного опресовщика

Организации системы ЖКХ и слесарные бригады используют опрессовщик Сатурн в качестве основного инструмента для работы с системами трубопроводов отопления и водоснабжения при испытании на герметичность.

Ручной опрессовочный насос, несмотря на профессиональное предназначение, больше рассчитан либо для частного использования, либо для бригад с небольшими объемами работ с его применением.

Насосы для опрессовки делятся по производительности и объему корыта, в которое наливается рабочая жидкость. При работе с опрессовщиком систем отопления ручным можно использовать в качестве рабочей жидкости воду, антифриз (незамерзающую жидкость), минеральное масло не высокой вязкости.

Наиболее производительной и надежной явлется модель опрессовочного насоса Сатурн НИР-60, насосная часть которого выполнена из латуни. Этот опрессовочник имеет максимальную производительность – 40 мл/двойной ход. Этого достаточно для опрессовки значительных трубных систем.

Для бытового применения, подкачки замкнутых систем отопления в частных домовладениях, лучшим вариантом является экономичная модель Сатурн НИР-25Э. При не высокой цене эта модель ручного опрессовщика достаточна для подкачки антифриза. Эта работа, благодаря ручному насосу для опрессовки Сатурн НИР-25Э займет мало времени и не вызовет затруднений. Сатурн НИР-25Э самая компактная модель в нашей линейке.

Ручной насос для опрессовки: достоинства и особенности

Его простота и универсальность – главные достоинства агрегата. Насос опрессовочный ручной не зависит от наличия электричества, поэтому его можно использовать абсолютно в любом месте, не привязываясь к наличию электрических коммуникаций

Это особенно важно для работы в удаленных и неосвоенных районах, а также в случае с перебоями в поставке электроэнергии

Недостатком опрессовочного насоса является его большая трудоемкость, так как при работе с ним от специалиста требуется значительное время на проведение испытаний. Зато малый вес и компактные размеры делают ручной насос для опрессовки универсальным. Насос для опрессовки труб идеален для работы в небольшом пространстве.

Правильная эксплуатация агрегата и уход за ним дадут возможность прослужить ему долгие годы, благодаря отличному качеству производства насоса-опрессовщика.

Принцип работы опрессовочного насоса

При выборе опрессовщика необходимо, в первую очередь, обращать внимание на верхнюю границу давления, а также на длительность интервала, в течение которого этот показатель остаётся максимальным. Производительность является второстепенным показателем

В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование.

Подключать опрессовочный насос можно только после закачки тестовой рабочей среды в систему. Увеличивать давление можно до двух-трёхкратного превышения номинальных параметров. Максимальное давление должно удерживаться на протяжении нескольких часов. При этом обслуживающий персонал постоянно контролирует уровень давления в системе. Если этот показатель уменьшается, значит система не герметична, и в ней появились протечки. При таком варианте опрессовка останавливается, а найденные дефекты ликвидируются. По окончании ремонта процедура тестирования повторяется.

Как правило, ручные опрессовочные насосы используются перед началом отопительного сезона, перед ремонтом коммуникаций и при вводе их в эксплуатацию. Использование воды либо масла является обязательным условием. Если в системе находится воздух, существует вероятность разрыва трубопровода.

Выбор опрессовщика

Все имеющиеся на рынке модели опрессовочных насосов с точки зрения пользователя можно разделить на две большие группы:

  1. С ручным приводом — его можно рекомендовать тем, кто работает над проверкой систем в малоэтажных зданиях (до двух этажей). Если же здание больше, то соответственно возрастает и объем проверяемой системы. А для нее перекачанный объем в три литра за минуту совершенно недостаточен. И самое главное — ручной привод. Он, при всей его компактности и дешевизне, создает большую физическую нагрузку на работника. Специалист вместо внимательной проверки качества сборки системы большую часть времени будет занят качанием рукоятки насоса.
  2. С электрическим приводом — при своей большей громоздкости, стоимости и сложности в эксплуатации, наиболее оптимален для больших зданий (от трех этажей). Наличие мощного насоса с электроприводом позволит работнику быстро и качественно провести проверку систем, не отвлекаясь на выматывающий физический труд по нагнетанию давления.

Особенности опрессовочных насосов

Востребованность ручного гидравлического оборудования объясняется его универсальностью и возможностью использования в любой точке. При отсутствии электроснабжение использование такого опрессовщика является единственным вариантом проверки герметичности системы отопления и других коммуникаций. Запуск опрессовщика выполняется оператором вручную.

Цена подобного оборудования гораздо ниже электрических аналогов. Поэтому использовать механические опрессовочные насосы могут небольшие бригады либо обычные сантехники. При работе на частных заказах такое оборудование очень быстро окупает себя.

К преимуществам ручных насосов, кроме невысокой стоимости, относят небольшие габариты и вес. Оборудование можно использовать в небольших помещениях. Зачастую использование ручного оборудования не имеет альтернативы. Инструмент переносится в одиночку без особых трудозатрат.

https://www.youtube.com/watch?v=xuqSvc3N94g

Использование ручного оборудования возможно в помещениях повышенной влажности. Отсутствие электричества повышает безопасность оборудования. Кроме того, в ручных опрессовочных насосах отсутствуют элементы, вращающиеся с большой скоростью. Поэтому риск получения травмы минимален.

Тем не менее, механические модели имеют ряд недостатков. В ручном режиме работы невозможно обеспечить высокое давление в системе. Для обеспечения необходимого напора приходится приложить значительные усилия. Поэтому производительность ручных опрессовщиков оставляет желать лучшего.

Область применения подобного оборудования – проведение испытаний в небольших системах коммуникаций. Востребованы насосы при отсутствии электроснабжения, а также в малогабаритных помещениях. Очень часто приобретают такие опрессовщики специалисты, имеющие небольшой частный бизнес.

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: “Рабочее давление в системе отопления — нормы и испытания”). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Перед тем, как делать опрессовку системы отопления, следует заметить – при опрессовке воздухом, или пневмоопрессовке, рабочее давление должно превышать норму на 40-50%. Повышение давления в системе связано с проходящими гидравлическими процессами на пути теплоносителя к зданию от магистрали.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

  • Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
  • Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
  • Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
  • Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

  Как выполнить опрессовку коллекторной системы отопления, подробное видео:

Популярные производители

На российском рынке наибольшей популярностью пользуются опрессовочные насосы трех производителей:

  •  Rothenberger
  • TiM WM
  • Сатурн
  1. Rothenberger RP 30 (работает с давлением до 30 бар, имеет резервуар объемом на четыре с половиной литра, эффективен при работе с малыми системами в неудобных и тесных помещениях, надежен и точен в измерениях)
  2. Rothenberger RP 50-S / RP 50-S INOX (несмотря на ручной привод, способен нагнетать давление не менее 60 бар, оснащен резервуаром на 12 литров, высокоточен в измерениях)
  3. Rothenberger RP PRO-III (работает с давлением от нуля до 40 бар, может использоваться как с водой, так и с маслом, способен быстро и в автоматическом режиме проверять системы любой сложности и большого объема)

Фирма TiM WM известна среди пользователей своим надежным насосом TiM WM 50. Он способен создавать давление не менее 60 бар, обладает резервуаром объемом 12 литров и способен проверять не только водопроводные, но и отопительные и канализационные трубопроводы.

Как работает насос при опрессовке

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Опрессовку труб нужно проводить обязательно, чтобы избежать утечки воды, например, на пол. Но в любом случае нужна гидроизоляция деревянного пола, которая защитит дерево от попадания влаги. В случае неправильной обработки и эксплуатации дерево сильно подвержено гниению и рассыханию. Подробнее об устройстве пола в деревянном доме читайте здесь.

Классификация опрессовочных насосов

С помощью опрессовочного насоса удаётся безошибочно установить повреждённые участки системы отопления, и также других коммуникаций. Таким же образом проверяются закрытые ёмкости, оборудование, функционирующее в вакуумной среде, а также газовые трубопроводы. Использование насосов даёт возможность измерить рабочее давление в трубопроводах, а также его максимальные показатели.

Как уже упоминалось, опрессовочные насосы делятся на ручные и электрические. Оборудование первого типа является независимым и запускается в работу механическим способом. Электрические насосы подключаются к стандартной электросети. Ещё одним классом оборудования являются гидравлические опрессовочные насосы, которые также подключаются к розетке 220 вольт. Используются такие модели достаточно редко.

По своей конструкции различают мембранное, поршневое и пластинчато-роторное оборудование. Каждая конструкция имеет определённые плюсы и минусы. В комплект ручного опрессовочного насоса входят шланги, способные работать при высоких показателях давления, резервуар, измеритель давления, предохранители и набор фильтров. Цена насоса зависит от его мощности, конструкции и технических характеристик.

При выполнении гидравлических испытаний, проверка выполняется с использованием воды в качестве рабочего потока. Допускается применение масла из минеральных компонентов. В систему закачивается определённое количество жидкости. Ручной опрессовочный насос нагнетает давление в систему и тестирует соединения на прочность и надёжность. Аналогично проверяются котлы и гидравлическое оборудование.

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

Задачи опрессовки отопления в доме

Независимо от схемы организации отопительной системы (централизованной или децентрализованной), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50°С;
  • подключить к системе водяной насос – электрический или ручной;

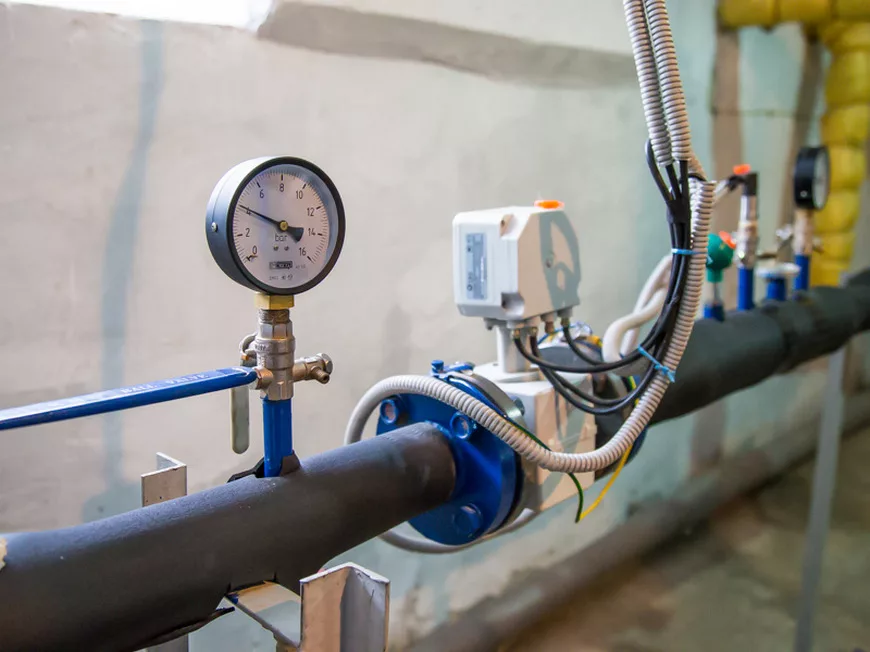

  • установить в схему отопления измерительные приборы – манометры с граничным верхним давлением вдвое выше рабочего давления.

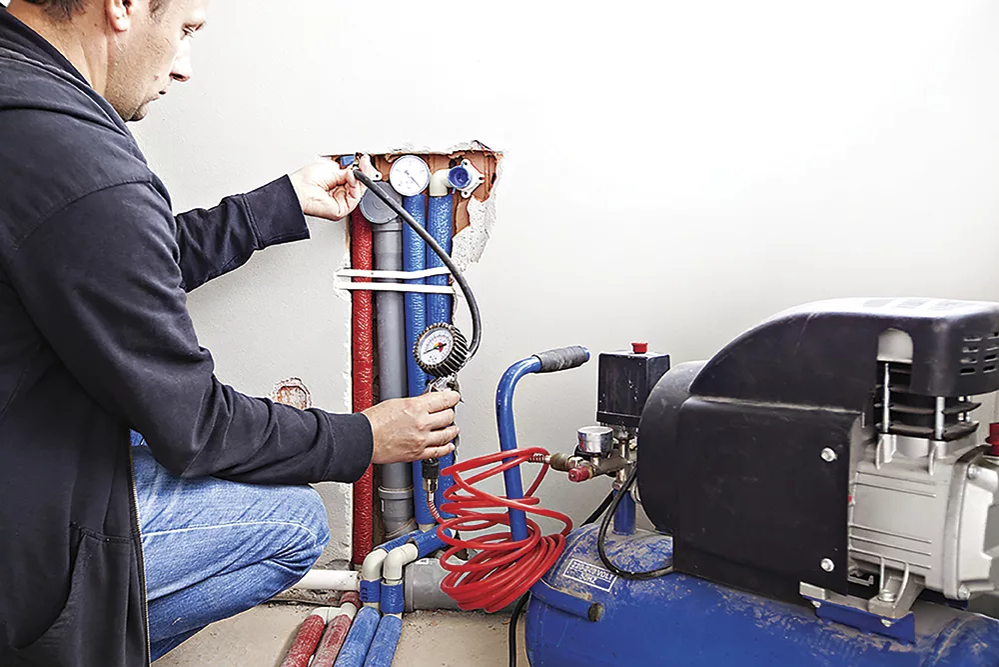

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод).

Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Как он работает

Для проверки работоспособности и целостности отопительной системы используется максимальный показатель давления, которое устройство только способно выдержать и не поломаться. Проверке могут подлежать и отдельные участки устройства, однако для этого должна быть использована запорная арматура. Опрессовочный насос отвечает за закачку в систему жидкости, которая будет находиться под определенным давлением. Его наличие крайне необходимо для дальнейших проверок. После закачки воды, насос доводит уровень давления в системе до необходимого, после чего снимаются показания. Это позволит проверить устройство на герметичность. Если же было замечено снижение давления, то определяется место утечки, ее причины и проводятся все необходимые работы, направленные на ее устранение. После ремонта все испытания повторяются.
