Что можно сделать из бензопилы своими руками

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

1. Закрепить двигатель на раме велосипеда.
2. Проложить тросик газа и курок на руль.
3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

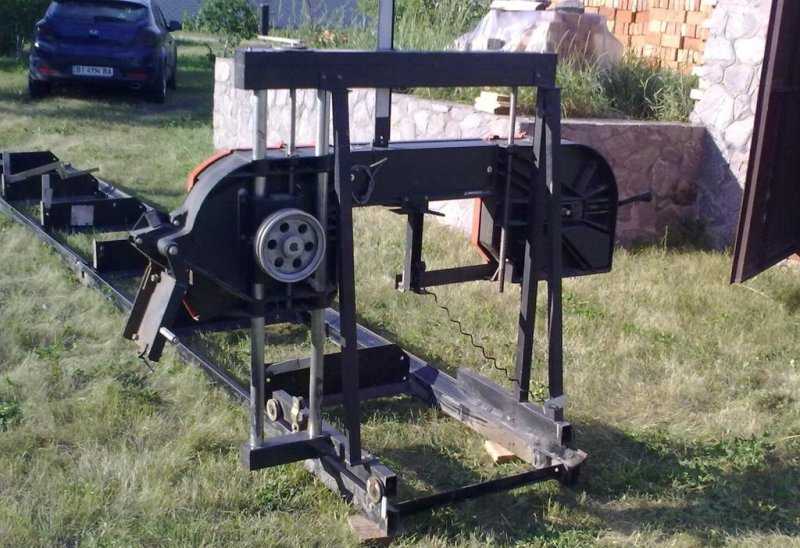

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Простые приспособления из бензопилы

Конструкция бензопилы отлично подходит для создания на ее базе различных устройств, наличие которых часто необходимо в быту. Рассмотрим несколько самых распространенных из них.

Дебаркером можно снять кору, обработать поверхность древесины, а также использовать его в качестве рубанка.

Дебаркер – инструмент, предназначенный для работы с деревом. С его помощью можно легко снять кору, обработать поверхность древесины, используя его в качестве рубанка. Важная функция – возможность проделывания различных лунок и пазов, необходимых при возведении срубов.

Ледобур – применяется для создания лунок во льду. По причине того, что бурильный шнек должен двигаться с небольшой скоростью, такой инструмент использует специальный редуктор для понижения оборотов ведущего шкива. Больше всего подходит червячная или клиноременная передача. При бурении отверстий в почве для закладки свай приспособление используется так же, как и мотобур.

Насос для воды. Устройство такого типа используют для разных хозяйственных нужд: полива огорода и газонов, откачки воды из подвала, осушения водоемов или для аварийного водоснабжения. Насадка, применяемая в таком случае, имеет вид обычного центробежного насоса, турбина которого приводится в движение при помощи двигателя пилы.

Лебедка. Тяговая сила лебедки из бензопилы зависит в первую очередь от исходной мощности инструмента. Используя систему блоков, производительность лебедки увеличивают в несколько раз.

По причине того, что бурильный шнек должен двигаться с маленькой скоростью, такой инструмент использует специальный редуктор для понижения оборотов ведущего шкива.

Самодельный лодочный мотор. Данное устройство отличается высокой экономичностью: для часа работы достаточно около 1 литра топлива. В то время как специальный двигатель стоит очень дорого, лодочный мотор, сделанный из бензопилы, станет отличным бюджетным решением. Наличие относительно небольшого винта диаметром около 200-210 мм обеспечит скорость движения порядка 20 км/час.

Триммер или мощную газонокосилку, которая способна эффективно бороться с сорняками на неровном и каменистом грунте, изготавливают из двигателя бензопилы, устанавливая его на самодельную движущуюся тележку на колесиках. К «звездочке» пилы присоединяют металлический диск с приваренными ножовочными полотнами, расположенными симметрично по периметру. Такой триммер отличается не только высокой мощностью и неприхотливостью в обслуживании, но и очень доступной ценой. При поломке нож газонокосилки легко сделать повторно.

Мотокультиватор состоит из рамы с V-образной ручкой, двигателя и системы звездочек, передающих вращение шкива к рабочему инструменту. Мощности инструмента едва ли хватит для обработки больших площадей, но он поможет облегчить рутинную работу на приусадебном участке.

Пилорама являет собой систему из металлической рамы, с которой неподвижно соединяется бензопила. Данное приспособление позволяет удобно работать с бревнами большого диаметра и прочими негабаритными пиломатериалами. Подача древесины осуществляется по направляющим рельсам. Пилорама может быть переориентирована, давая возможность разделять бревна не только поперек, но и вдоль.

Снегоуборщик – механизм, состоящий из корпуса, в котором вращается двухсторонний симметричный шнек, лопастями направляющий снег сквозь центральное отверстие в корпусе, отбрасывая его при этом на нужное расстояние.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
2. Болгарка.
3. Металлическая труба.
4. Дрель.
5. Сварочный аппарат.

Последовательность сборки бура:

1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Как сделать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см.

В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная.На заметку! Некоторые производят ножи для создания газонокосилки самостоятельно, например, из деталей ручной пилы. Гораздо проще приобрести готовое изделие, которое затем при помощи болтов или сварочного аппарата соединяется с валом.

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Мопед из бензопилы

На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.

Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля. Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

• 1 – рукоять управления мотором;
• 2 – тросик;
• 3,4, 7, 10 – звездочки передач;
• 5 – цепь;
• 6 – колесо;
• 8 – ручка;
• 9 – топливный бачок;
• 11 – крепление мотора;
• 12 – площадка под двигатель;
• 13 – ДВС;
• 14 – рама;
• 15 – плуг (насадка окучника).

Работа самодельного окучника показана далее в ролике.

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Сложные приспособления из бензопилы

Рисунок 2. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья.

Обладая элементарными инженерными задатками, можно создавать своими руками довольно-таки экзотические механизмы и приспособления на базе двигателя от бензопилы. Это могут быть не только хозяйственные инструменты, но и средства для передвижения по земле, снегу и даже воздуху.

Самодельный снегоход из бензопилы. (рис. 2) Конструкция такого средства передвижения довольно проста, хотя при его изготовлении очень пригодятся знания об устройстве двигателя внутреннего сгорания и системы управления им. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья. При создании руля используют детали от велосипеда, выводя на его ручки сцепление и газ. Нелишней будет амортизация подвески. По причине отсутствия коробки передач у бензопилы придется использовать центробежное сцепление, цепь и поликлиновый ремень. Так как силы тяги для движения может не хватить, гусеничный вал оборудуют тяговой шестеренкой. Оптимальная мощность двигателя бензопилы должна составлять не менее 5 лошадиных сил.

Аэросани своей конструкцией и предназначением немного напоминают снегоход, но отличаются простотой создания. Основная составляющая часть – рама на полозьях, в задней части которой расположен винт большого диаметра, приводимый в движение посредством бензинового двигателя от пилы. Аэросани более требовательны к мощности мотора: для нормального использования она должна быть как минимум 12 лошадиных сил.

Мотовелосипед работает от маломощного бензинового двигателя, обладает невысокой скоростью, но облаадает экономичностью и дешевизной в изготовлении

Мотовелосипед. Двухколесное средство передвижения, которое работает от маломощного бензинового двигателя, обладает невысокой скоростью, но отличается экономичностью и дешевизной в изготовлении. За основу для его создания используют велосипедную раму, к которой приваривают двигатель от бензопилы. Его расположение может быть разным: мотор размещают под рамой или на багажнике. Движущий момент передается от шкива на заднее колесо посредством приводного ремня.

Похожим образом собирают самодельный самокат

Обратите внимание: для такой цели нельзя использовать детские самокаты с жесткими полимерными колесами и запрессованными в них подшипниками. Единственный допустимый вариант – самокаты с надувными колесами большого диаметра и системой тормозов, управляемых с руля

Движение шкива мотора передается звездочкой и цепью на заднее колесо самоката.

Мощности двигателя бензопилы полностью хватает и для небольших четырехколесных средств передвижения. Самодельный карт на базе такого мотора дает возможность приобщиться к весьма занимательному виду спорта.

После осуществления модернизаций пилы часто остаются фрагменты цепи, которые уже не пригодятся, но и выбросить их жалко. В таком случае из них можно сделать хорошие сувенирные ножи, отличающиеся оригинальным видом. Изготовление таких цельнокованых ножей – большое искусство, требующее упорства и умения обращаться с металлом.

Насадка «Лебедка» для бензопилы – упрощенный способ сделать из мотопилы тяговую конструкцию

Проектирование и сборка лебедки из бензопилы своими руками хоть и не требует глобальных технических знаний, но нуждаются в определенной сноровке, которая есть не у каждого. Для большинства более простым способом считается приобретения готового набора – насадки «Лебедка».

Дополнительные устройства — насадки «Лебедка» на бензопилу производятся к большинству современных бензопил и различаются тяговым усилием, длиной троса и габаритами. С их помощью можно легко отодвинуть упавшее дерево с проезжей части, вытянуть с кювета авто, пришвартовать к берегу лобку или расчистить завалы в случае чрезвычайной ситуации.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Как сделать лебедку из бензопилы

Для вспашки лебедка с приводом от бензопилы имеет ряд преимуществ. Основным преимуществом перед мотоциклетным двигателем является быстрота установки бензопилы. Не нужно конструировать охлаждение двигателя, устанавливать топливный бак, воздушный фильтр и электрическое оборудование (коммутатор), проводку. Делать самодельную систему выхлопа. Закреплять глушитель.

1 – бензопила; 2 – редуктор; 3 – барабан; 4 — рычаг управления барабаном; 5 – рама; 6 – якорь.

Приставка к бензопиле лебедка

Приставка или насадка — это понижающий редуктор. Если снять крышку и заглянуть внутрь, мы увидим целую серию разных шестерен, маленьких и больших. С помощью, которых происходит изменение количества оборотов барабана, от количества оборотов коленчатого вала двигателя. В связи с этим нагрузка на силовой агрегат уменьшается. Что нам и нужно на тяжелой работе.

Соединение приставки и бензопилы выполняется с помощью хомута и стойки. За счет этого лебедка получается компактной и легкой, удобной в эксплуатации при сборке и ремонте.

3 – барабан; 4 — рычаг управления барабаном; 5 – рама.

Крутящийся момент, от коленчатого вала пройдя понижающий редуктор, передается валу, на котором находится барабан с тросом. Барабан имеет свойство, подсоединятся и отключаться от вала. Происходит с помощью рычага и специальных кулачков, находящихся как на валу, так и на барабане. Двигаем, рычагом в сторону бензопилы происходит подключение, делаем обратный ход, отключаем.

Для несущей рамы всей самоделки подобрали материал. Старые бывшие в употреблении водопроводные трубы и ненужная металлическая кровать. Для удобства эксплуатации, рама выполнена в виде саней. Во время пахоты лебедку поднимать не нужно, а надо всего лишь передвинуть.

Обрабатывать почву нужно приложить большие усилия. Самоделка у нас получилась легкая, поэтому ее нужно крепко закрепить на почве, от самопроизвольного перемещения в сторону плуга. Для этого мы установили специальный якорь. Закрепили к раме с помощью шарнира. Нажимая на якорь сверху, специальные ножи легко уходят в почву. Крепко удерживают самоделку на одном месте. Нажимать можно и нужно ногой, а вытаскивать рукой за специальную скобу.

8 — шарнир; 9 — скоба; 10 — ножи.

Управление самодельной лебедки очень простое. Имеем всего два рычага один на бензопиле другой на приставке. Плюс якорь и перетаскивание в сторону не вспаханного участка. С этим разобраться легко даже женщине. НО чтобы все это работало нужно:

1. идеальная работа сцепления;
2. безотказный легкий запуск силового агрегата;
3. стабильная работа двигателя на холостом ходу;
4. четкая работа стартера бензопилы.

Минусы длительная работа силового агрегата зачастую становится не стабильной. Большой расход топлива в сравнении с двигателями от легких мотоциклов Минск либо Восход.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом.Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см.Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой.Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками
