Сборка бензопилы партнер 350

Технические характеристики

Благодаря продуманной компоновке внутреннего оборудования, бензопила весом 4,7 кг характеризуется небольшими габаритными размерами, упрощающими ее применение в труднодоступных местах.

• Инструмент приводится в действие двухтактным карбюраторным ДВС, объемом 36 см3 развивающим на максимальных оборотах мощность 1,8 л.с.
• Топливом служит смесь автомобильного бензина и моторного масла для двухтактных двигателей, которая поступает в карбюратор из встроенного в корпус пилы резервуара объемом 400 мл.
• Силовой агрегат характеризуется экономным расходом топлива и масла, хорошим для своего класса запасом крутящего момента, стабильными параметрами работы на всех режимах.
• Беспроблемный запуск и стабильные рабочие характеристики двигателя, обеспечивает конструкция ручного стартера, праймер-насос и электронное зажигание.

Модель	Partner 351
Производитель	Partner
Производство (сборка)	Китай
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	1,8 (1,3)
Объем двигателя, см3	36
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Количество звеньев цепи	56
Объем топливного бака, л	0,4
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	40 (16)
Уровень шума, дБ(А)	106
Гарантия, лет	1
Вес, кг	4,7
Инструкция	Скачать

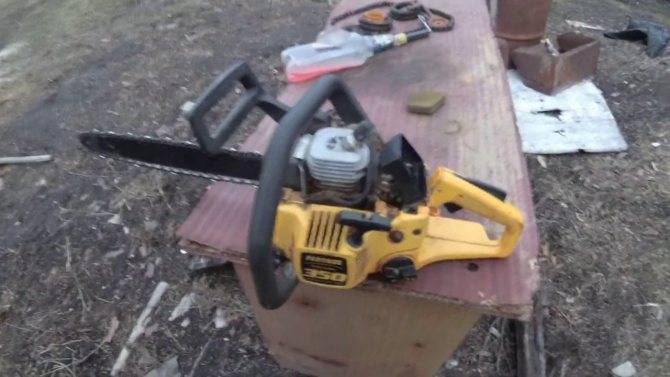

Устройство бензопилы Партнер 350

Бензопилы Партнер 350 оборудована надежным 2-тактным бензиновым двигателем, мощность которого составляет 1,3 кВт. Мотор оснащен эффективной системой принудительной подачи воздуха, которая дает возможность ДВС работать в самых сложных погодных условиях. В устройство двигателя входит электронная система зажигания и долговечный топливный насос, который делает запуск бензопилы более плавным и быстрым. Поршневая группа и цилиндр мотора покрыты жидким хромом – это защищает ДВС от коррозии и продлевает сроки его эксплуатации.

Производитель предусмотрел в устройстве модели топливный праймер для ручной подкачки горючего. Это дает возможность использовать инструмент на протяжении всего года. Барабан пускового механизмы модели оснащен крыльчаткой, которая автоматически очищает стартер от грязи.

В комплектацию модели входит система защиты оператора. Она состоит из щитка для правой руки и двойного инерционного тормоза. Смазка цепи осуществляется автоматически при помощи масляного насоса. Для натяжения цепи в боковой части бензопилы предусмотрена звездочка, для регулировки которой требуются 2 ключа.

Для очистки воздуха в комплектацию модели входит улучшенный фильтр , оборудованный системой CCS. Она продлевает сроки эксплуатации фильтра и дает возможность экономить горючее.

Все внутренние механизмы и запчасти инструмента защищены надежным пластиковым корпусом. Он способен выдержать падения с небольших деревьев и случайные удары о посторонние предметы.

Модель Партнер 350 выделяется своей эргономикой. Она оборудована двумя прорезиненными рукоятками в передней и задней части. Переключатели и кнопки регулировки размещены в задней части инструмента, рядом с руками оператора.

Регулировка зажигания

Владельцам бензиновой пилы «Партнер-350» приходится достаточно часто регулировать зажигание. При первом запуске оборудования необходимо проверить холостой ход. Для этого нужно повернуть по часовой стрелке винт, который отвечает за регулирование холостого хода. После того как он упрется, следует повернуть его на четыре с половиной оборота в обратном направлении. В том случае, если после выполнения данных манипуляций двигатель функционирует без вращения цепи, можно сделать вывод об отсутствии проблем. Иначе необходимо обратиться за помощью в сервисный центр, поскольку использование бензопилы, находящейся в таком состоянии, может представлять опасность.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная

Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Устройство карбюратора бензопилы

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха.

Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

• Трубка с поперечной заслонкой для регулировки потока воздуха.
• Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
• Распылитель, из которого поступает топливо (топливная игла на схеме).
• Поплавковая камера, регулирующая уровень топлива при входе в канал.

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр.

Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Когда вообще необходима регулировка?

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм.

Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя.

  В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.

• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner.

Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

пока нет!

Регулировка зажигания

Владельцам бензиновой пилы «Партнер-350» приходится достаточно часто регулировать зажигание. При первом запуске оборудования необходимо проверить холостой ход. Для этого нужно повернуть по часовой стрелке винт, который отвечает за регулирование холостого хода. После того как он упрется, следует повернуть его на четыре с половиной оборота в обратном направлении. В том случае, если после выполнения данных манипуляций двигатель функционирует без вращения цепи, можно сделать вывод об отсутствии проблем. Иначе необходимо обратиться за помощью в сервисный центр, поскольку использование бензопилы, находящейся в таком состоянии, может представлять опасность.

Необходимость проведения регулировки

Потребность в регулировании карбюратора бензиновой пилы «Партнер-350» возникает достаточно редко. Чаще всего возникающие проблемы связаны с изнашиванием двигателя или неправильной подачей топлива. Определить момент возникновения необходимости в выполнении регулировки механизма можно по нескольким признакам. Один из них состоит в том, что мотор глохнет немедленно после того, как его удалось завести. В других случаях завести его не удается вовсе. Такие неполадки вызваны избытком кислорода или нехваткой горючего. Неисправность может возникать при увеличении расхода горючего, вследствие чего возрастает объем выхлопных газов. Причина протекания такого процесса заключается в перенасыщении топливной смеси горючим.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

• отсутствие топлива в бензобаке;
• тумблер остановки не переведен в рабочее положение;
• зажат предохранительный тормоз;
• засорен или не отрегулирован карбюратор;
• неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

• засорение жиклеров карбюратора;
• засорение топливного фильтра;
• нарушение целостности топливных шлангов;
• неправильная настройка;
• потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

• неправильная регулировка или засорение жиклеров;
• срабатывание автоматического тормоза;
• излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

• Т — регулировка холостого хода;
• L — винт количества топлива для регулировки мощности на низких и средних оборотах;
• H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Инструкция по ремонту карбюратора бензопилы своими руками

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Устройство карбюратора

После принятия решения о регулировке мотопилы «Партнер-350» первым делом следует изучить конструктивные особенности ее деталей. Важнейшей составной частью системы является диффузор, служащий в качестве сужающего приспособления для повышения скорости потока подаваемого кислорода. Диффузор расположен непосредственно возле входного отверстия, сквозь которое осуществляется подача топлива. Регулирование потока поступающего кислорода производится при помощи имеющейся в конструкции карбюратора трубки с поперечной заслонкой. Подача топлива осуществляется через распылитель, имеющий вид иглы. В конструкции карбюратора также предусмотрена поплавковая камера, предназначение которой состоит в регулировании подачи топлива при входе в канал.

Особенности применения, техника безопасности

Несмотря на то, что бензопила Партнер принадлежит к любительскому классу техники, ее эксплуатация предполагает выполнение владельцами определенных требований и рекомендаций завода-изготовителя.

Обкатка

Новую пилу следует обязательно обкатать в течение примерно получаса на минимальных оборотах. Далее проверяют работоспособность пилы на небольшой нагрузке – срезают небольшие ветки, сучки. Выработав полный бак горючего, остановите пилу, выключите и протестируйте натяжение цепи.

Процедура обкатки бензопилы Партнер является обязательной, поскольку дальнейшая работоспособность двухтактного бензинового мотора зависит именно от первых часов и минут его функционирования. В период притирки движущихся узлов и механизмов, пильной гарнитуры происходит правильная калибровка рабочих зазоров, что позволяет продлить срок службы бензопилы Partner, увеличить ее производительность.

Техника безопасности

Безопасная работа пилы обеспечивается изначально разработанными конструктивными решениями:

• функция мгновенной остановки
• блокировка движения с помощью специального встроенного выключателя
• уловитель цепи
• мощная антивибрационная система.

Бензопила Partner P360S – описание инструмента

Бензопила Партнер P360S выделяется своей экономичностью. Расход горючего не увеличивается даже при возрастании нагрузок на мотор. Эта особенность делает модель незаменимой в хозяйствах, где нужно выполнять большой объем работ.

Характеристики инструмента включают:

• мощность штатного ДВС – 2,04 л. с.;
• резервуар для заправки топливной смесью – 250 мл;
• возможная длина используемой для работы шины – 40–45 см;
• шаг штатной рабочей цепи – 3/8 «;
• масса вместе с пильной гарнитурой –5 кг.

Свободный доступ к основным расходным элементам модели упрощает ее самостоятельный ремонт. Оператор имеет возможность заменить фильтра и другие запчасти без необходимости разборки инструмента.

Топливная смесь и масло для бензопилы Партнер 350

В инструкции производитель рекомендует использовать неэтилированный бензин, смешанный со специальным моторным маслом, предназначенным для двухтактных двигателей

В отзывах и в видео пользователи бензопилы Партнер 350 часто напоминают о важности сохранения соотношения бензина и масла: 1 часть масла на 40 частей бензина. Чистый бензин ни в коем случае нельзя заливать в топливный бак

Это может спровоцировать серьезные поломки двигателя.

Для смазывания цепи необходимо применять масло наивысшего качества с воздушным охлаждением, которое предназначено для двухтактных двигателей

Здесь также важно сохранить соотношение 40:1. Ни в видео, ни в инструкции не рекомендуется использовать для смазки масла, пропорции смешивания которых составляют 100:1

Дело в том, что если бензопила не получит достаточную смазку двигателя и цепи, мотор быстро выйдет из строя, неся за собой существенные поломки, которые не покрывает гарантия.

Особенности проведения повторной проверки работы бензопилы партнер 350

Такое устройство, как карбюратор бензопилы хускварна, важно дополнительно протестировать на надежность, на холостом ходу. После того, как вы настроили оборудование в режиме убыстрения и на максимальном ходу, важно убедиться, что на холостых оборотах оно работает также исправно

Для этого потребуется зафиксировать цепь устройства в неподвижном состоянии.

При нажатии на акселератора пила начинает достаточно оперативно набирать обороты. Шум функционирования мотора в пиле должен являться идентичным на четырехтактный агрегат. При несоблюдении вышеописанных моментов потребуется произвести повторную настройку установок. Такая проблема может возникнуть при отсутствии у регулировщика необходимого опыта. После настройки устанавливаем все элементы в той же последовательности.

Карбюратор пилы partner 340s предназначен для осуществления перемешивания топлива и воздушных масс. При реализации данного процесса соблюдается строго установленная порция. При сбоях в соблюдении требуемой нормы возникают проблемы в функционировании мотора устройства.

При недостатке требуемого числа кислорода топливная смесь получается мало насыщенной. Перенасыщение также нежелательно. Оно приводит к серьезным перебоям

Поэтому отрегулировать оборудование крайне важно перед началом работы. Для тех, кто разбирал и настраивал уже самостоятельно, данный вид настройки пилы производится быстро

Как делается регулировка карбюратора бензопилы Партнер 350

Проведение ремонта и дачное строительство никак не обходятся без использования бензопилы, это утверждение правильно и при уходе за садом. Если инструмент окажется неисправен, то по причине этого встанет вся работа, потому настолько принципиально иметь способности самостоятельного выявления и устранения проблем. Если иметь определенный опыт, то не представит труда создавать регулировку карбюратора, эта процедура хоть и сложна, однако полностью выполнима.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

1. Проверка искры бензопилы;
2. Катушка зажигания;
3. Диагностика системы подачи топлива;
4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.
