Сделать направляющие для циркулярной пилы

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Виды направляющих

Весь арсенал этого вида приспособлений можно классифицировать по нескольким признакам, обеспечивающих выполнение задач при обработке заготовок. Чаще всего деление на подвиды проводится в зависимости от той конструкции, что имеет направляющая шина. В зависимости от конструкции они бывают:

• двусторонние;
• односторонние;
• симметричные и асимметричные.

Кроме своей конструкции они могут разделяться по таким признакам:

• В зависимости от конструкции циркулярной пилы, ее режущего органа, дополнительных функций инструмента – рельсового типа, плоские шины, с уголковыми упорами, с роликовой кареткой.
• По размерам – короткие 0,8-1,1 метра, средней длины до 1,4-1,8 метра, длинные свыше 1,8 метров.
• Наличие дополнительных устройств и функций, расширяющих возможности работы — линейка для ручной циркулярной пилы, устройство для криволинейного реза, ограничитель.
• Материал изготовления – алюминий, пластик, металл, дерево.
• Наличие съемных дополнительных устройств – транспортира, ограничителей, сменных шин, направляющих, фиксаторов.

Направляющие шины, как правило, изготовители разрабатывают под свою линейку циркулярных пил, поэтому, вполне возможно, что приобрести приспособление для конкретной модели циркулярки в обычном магазине и не получиться. Что касается универсальных направляющих, то при их использовании количество операций обычно сводится к минимуму – раскрой материала и обработка торцов. Для того чтобы работать с криволинейными линиями или делать пропил строго определенной длины придется использовать специальные фирменные направляющие или попытаться изготовить их самостоятельно.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

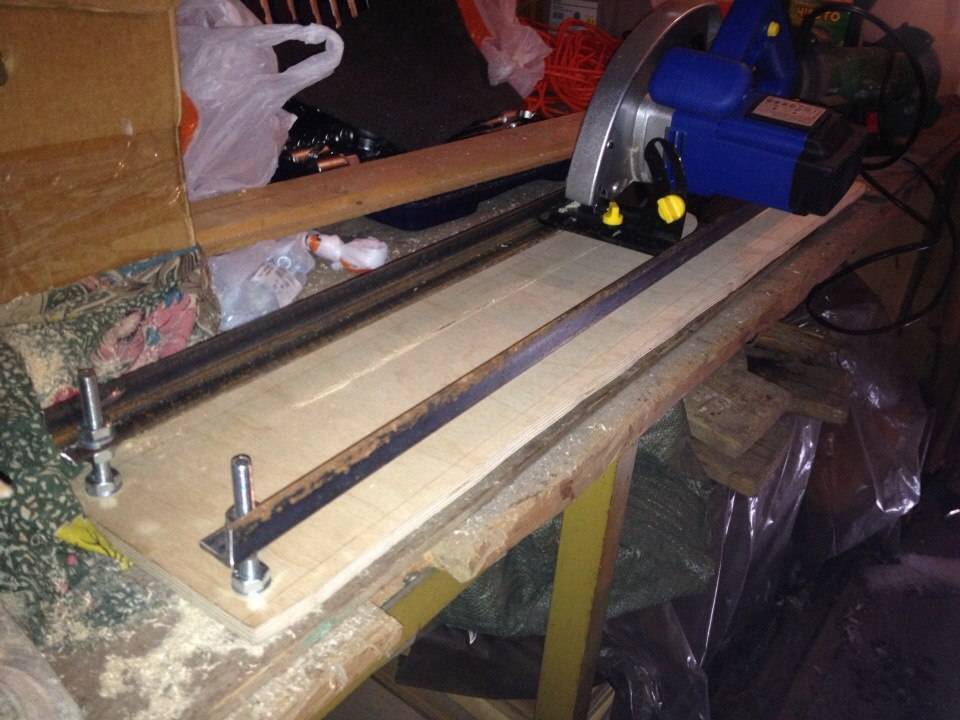

Рельсовое стусло для ручной циркулярки

Это устройство позволяет проводить нарезание досок заданной длины, брусков, мелких заготовок в больших количествах достаточно быстро и с высоким качеством.

Для изготовления такой направляющей необходимо иметь:

• Металлические уголки одинаковой величины полки и длины.
• Основание из любого доступного материала: доски, фанеры, ДСП. Его толщина должна быть более 15 миллиметров.
• Набор крепежа (болты, гайки, саморезы по дереву).

Перед распилом заготовок производят разметку. Отмечают длину будущей шины и места крепления. Основными условиями при выборе размеров является:

• доска должна свободно перемещаться под направляющими;
• выбранный диск циркулярной пилы не должен находиться слишком высоко.

Рельсовое стусло для ручной циркулярки

Для крепления конструкции используют болтовые соединения. Следует тщательно выверить параллельность закреплённых уголков. Обеспечить свободное скольжение подошвы циркулярной пилы. Для этого приклеивают фторопластовые полосы. Они существенно уменьшают коэффициент трения и снижают нагрузку на циркулярную пилу.

В качестве другого варианта устанавливают небольшие колеса. В качестве готового изделия можно применить небольшого диаметра подшипники. Потребуется дополнительно время и инструменты. Созданная конструкция значительно упростит операцию распила и обеспечит надлежащую безопасность.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Как правильно отрегулировать?

В первую очередь следует правильно отрегулировать направляющий шлиц, который находится на столе и на диске. Для этого применяется циферблатный измерительный прибор, что даст возможность скорректировать все слоты на столе. Зубья проверяются как с фронтальной части, так и с тыла. Погрешность составляет не более 0,051 мм.

Работать можно также с помощью линейки-транспортира, но для ее применения необходимо иметь хороший практический опыт: прибор может давать значительную погрешность.

Далее следует проверить опорную часть пилы, при этом погрешность не должна быть более 0,051 мм. В случае если подобные параметры не будут соблюдаться, то появится нежелательное смещение.

Дальше доводится резец, который носит название «расклинивающий»: он должен точно совмещаться с лезвием. Регулировку следует делать с обеих сторон путем подкручивания специальных шайб. Если есть необходимость снимать резец, то следует запомнить положение регулировочных шайб.

При работе станка неизбежно возникает вибрация. Если болты будут плохо закреплены, настройка направляющих будет нарушена

Креплениям и фиксаторам следует уделять повышенное внимание, каждый раз в начале трудового процесса их следует проверять

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

• в основании делаются продольные пазы под шпонки;
• шпонки из твердого дерева крепятся на упорной планке;
• между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
• в основании вырезается отверстие под пильный диск циркулярки;
• по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на десктоп циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От косильной лески расположения размеченных центров отмечается на расстоянии 268 мм леска расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

• Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
• В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
• Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
• Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
• С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Эта конструкция может быть использована только при наличии на рабочем столе циркулярной пилы пазов (прорезей) по обе стороны от диска перпендикулярно его плоскости.
