Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.
Ручная циркулярка как основа самодельной конструкции
Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Самодельный универсальный слайдер
Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.
Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.
Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.
Инструкция для производства
Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:
- отрезают 2 части по размерным отметкам;
- фрезеруют кромку;
- фиксируют на основу саморезом;
- листом бумаги отмеряют паз по ширине, прикручивают к устройству;
- на подошву пилы крепят шину, она будет служить боковым упором;
- направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
- от ламината отпиливают по разметке края.
Циркулярку можно оборудовать выносной кареткой
Направляющая своими руками
Такое приспособление создать не сложно, но оно поглощает глубину пропила.
Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:
- со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
- для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
- по основанию переходника вырезают полые выемки для прикручивания винтов;
- укладывают упор на поверхность, крепко фиксируют крепежным элементом.
Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.
Производство рельсового стусло позволит разрезать:
- доски;
- бруски;
- мелкие заготовки.
Нужно подготовить:
- металлический уголок;
- дощатое или фанерное основание;
- метизы.
Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:
- свободное перемещение доски под шиной;
- не высокое расположение дисков пилы.
Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.
Создают устройство из готового алюминиевого профиля
Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:
- профильный фрагмент;
- крепежные элементы;
- фанерный лист.
В качестве дополнительных инструментов понадобится подготовка:
- электродрели, сверла для металла;
- гаечного ключа;
- измерительных предметов.
В процессе производства:
- берут 2 профиля;
- к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
- лишнее отрезают.
При совмещении всех проведенных работ проводят настройку:
- в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
- фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
- пила должна находится сверху направляющей;
- края шины направляют на линию разметки, закрепляют.
Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.
Самое простое приспособление можно изготовить из фанеры
Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:
- измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
- обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
- саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
- берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.
На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.
Как пользоваться направляющей для циркулярной пилы?
Для выполнения возложенных на шину функций необходимо выполнять следующие правила.
- Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
- Проверить надёжность существующей системы крепления.
- Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
- Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
- Закрепить к основе или заготовке.
- Плотно прижать пилу к поверхности шины.
Использование шины для циркулярки
Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.
Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.
Ручная циркулярка как основа самодельной конструкции
Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Самодельная универсальная направляющая шина
Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?
Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:
- Фанера 122×15 см, толщиной от 6 до 18 мм.
- Деревянный брусок в качестве линейки.
- ДВП 122×30 см, толщиной 4 мм.
- Клей для дерева.
- Саморезы.
Еще потребуются инструменты:
- Циркулярная пила.
- Наждачная бумага.
- Отвертка или шуруповерт.
- Бита для зенковки.
- Струбцины.
- Рулетка.
- Карандаш.
Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:
Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

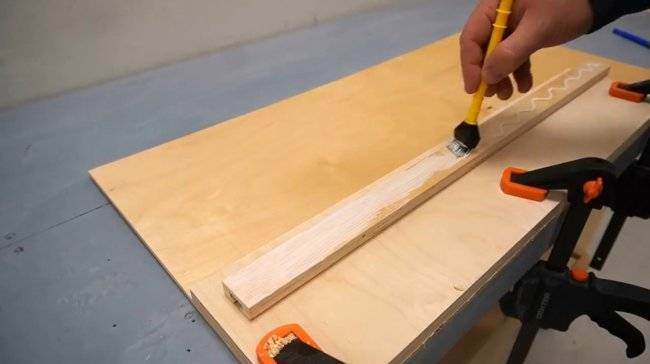

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:
Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:
Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:
Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:
На этом процесс изготовления завершен. Можно приступать к первым испытаниям.
Делаем шину своими руками
Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.
Вариант 1

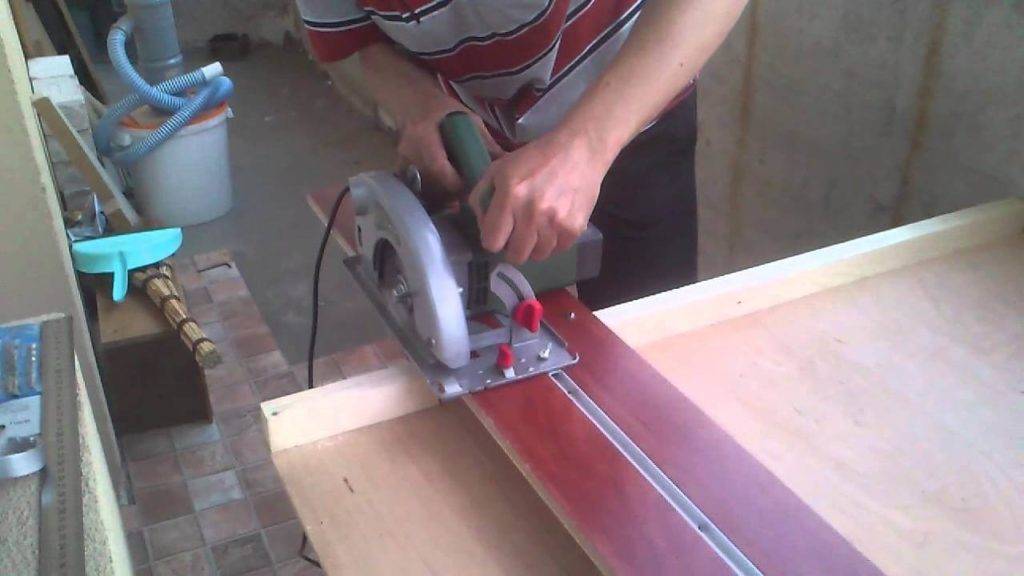

Направляющая шина из ламината — самого простого и доступного материала.
- Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
- Фрезеруем по одной кромке.
- Саморезами прикрепляем к основе, сделанной тоже из ламината.
- Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
- К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
- При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;
Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.
Вариант 2
Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.
- Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
- Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
- В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
- Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.
Вариант 3
Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению
Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса
Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.
Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.
Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.
Теперь можно собирать своими руками направляющую рельсу:
- Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
- Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.
Отпиливаем лишние куски по ширине и рельса готова к использованию.
Теперь следует подготовить ручную пилу:
- Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
- Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
- Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
- Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.
Видеоролики демонстрируют заводские и самодельные направляющие шины:
Самый простой вариант – упор для резки
Приспособление активно используется при распиле электролобзиком.
Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.
В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.
Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

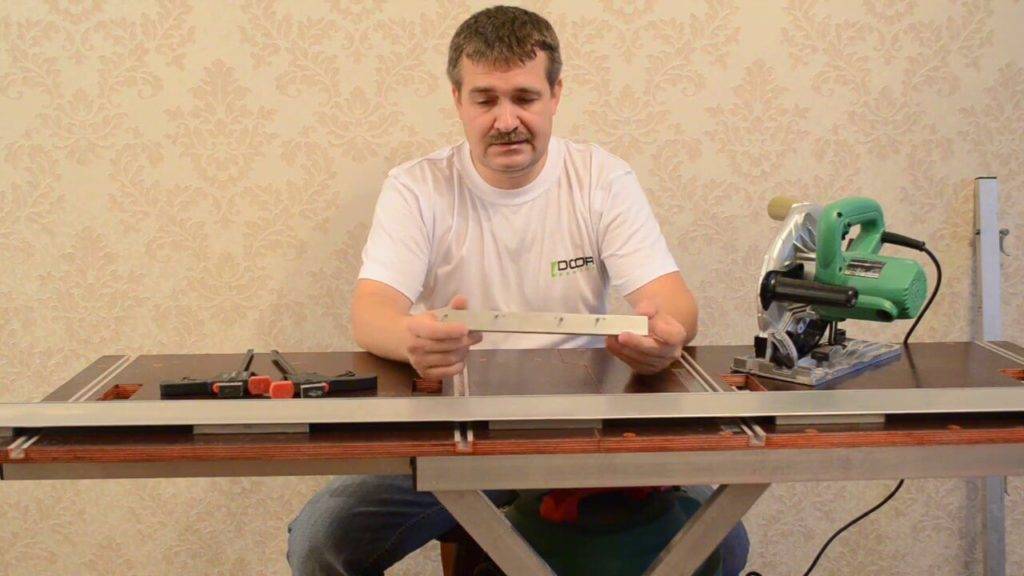

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.
Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.
Популярное: Циркулярная пила своими руками – надежно, практично, дешево!
В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.
Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.
Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».
Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.
Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.
Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.
Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.
Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.
Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.
И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.
Как выбрать
Когда речь идет о покупке фирменного устройства, прежде всего, нужно оценить, насколько необходима направляющая в домашнем арсенале. Если речь идет о постоянном использовании, то здесь рекомендуется присмотреться к направляющей с самой богатой комплектацией со всеми болтиками, струбцинами, транспортиром и линейкой. Для эпизодического использования можно приобрести базовую комплектацию с минимальным набором функций.
При выборе необходимо оценить также и характеристики самой циркулярной пилы – диаметр пильного диска, мощность двигателя, размеры платформы и ее функциональность. С практической точки зрения, нужно оценить возможность работы циркуляркой с разными материалами – древесными плитами, досками, мебельным щитом
Здесь важно правильно подобрать длину и ширину направляющей, чтобы она была больше обрабатываемой детали на 2 длины подошвы
Изготовление в домашних условиях
Главное — точно выдержать геометрию. Основой может быть:
- швеллер;
- труба с прямоугольным сечением;
- уголок;
- ламинат.
Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.
Вариант 1. Шина из ламината.
- По линейке отрезаем два куска материала одинаковой длины.
- По одной кромке фрезеруем.
- Прикрепляем к основе (также из ламината) саморезами.
- Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
- К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
- Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.
При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.
Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.
- Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
- Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
- В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
- Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.
Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.
https://youtube.com/watch?v=uD-EzQFupAg
Теперь направляющая рельса может изготавливаться собственноручно:
- К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
- С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.
Отпиливаются лишние по ширине куски, и рельса готова.
Подготавливаем ручную пилу:
- Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
- Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
- На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.
Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.
Как выбрать?
При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.
Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.
Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.
Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:
- 810х212 мм;
- 1410х212 мм.
Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.
Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:
- спинка;
- две боковины (до 6 мм толщиной);
Боковины делаются таких размеров, чтобы была опора для диска.
«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.
Bosch производит 4 типа шин:
- 810х143 мм;
- 1105х143 мм;
- 1610х143 мм;
- 2110х143 мм.
Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.
Приспособления для циркулярной пилы и их назначение
Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:
- Параллельный упор.
- Направляющая шина для распиловки листовых заготовок.
- Приспособление для перпендикулярного распила и торцевания.
- Установочные бруски для точного размещения направляющей.
- Регулируемая направляющая для распила заготовки под фиксированным углом.
С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.
Упор для циркулярной пилы
Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.
Перед работой необходимо:
- Зафиксировать упор на нужной ширине распила.
- Закрепить заготовку.
- Прижать кромку упора к доске и вести пилу вдоль заготовки.
Направляющие шины для дисковых пил
Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.
Подошва для циркулярной пилы
Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.
Параллельный упор для циркулярной пилы, выполненный своими руками
Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.
Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.
Направляющая шина для циркулярной пилы, изготовленная своими руками
Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.
Линейка для циркулярной пилы, сделанная своими руками
Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.
Каретка для циркулярной пилы, выполненная своими руками
Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.
С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.
https://youtube.com/watch?v=Ud5lpoe2ehM
