Устройство насоса, системы смазки и принцип действия
Привод масляного насоса состоит из 2-ух частей, это пластмассовая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.
Одна из главных дефектов масляной системы пилы, это дефектная резьба на пластмассовой шестеренке масляного привода, потому при хоть какой способности, нужно держать под контролем её износ и качество резьбы.
Рычаг агрессивно закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет соответствующий загиб, который предназначен для наилучшего сцепления с ведущим барабаном-звездочкой. Ремонт бензопилы stihl ms230 замена на китайской замена масляного насоса на. На барабане выполнена особая прорезь для установки привода.
Маслонасос Штиль 180 на сто процентов выполнен из металла и имеет не разборную конструкцию. Замена шнура стартера разборка бензопилы штиль 180 часть 1 stihl ms260c recoil starter repair 2/2 как. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает конкретно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.
Читайте так же
В момент роста оборотов мотора, барабан — звездочка начинает крутить шестерню червячной передачи за проволочный рычаг, а она в свою очередь принуждает вертеться плунжер маслонасоса, в итоге чего масло начинает перекачиваться по масляным каналам к шине бензопилы.
В работе системы, воспринимает конкретное роль и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На 2-ой стороне масляного шланга, выполнено резиновое расширение, с помощью которого шланг устанавливается в корпус бензопилы Stihl 180 сразу за маслонасосом.
Как разобрать и собрать бензопилу Штиль
До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.
Снятие рукоятки
Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.
Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.
Снимаем стартер
Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.
Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.

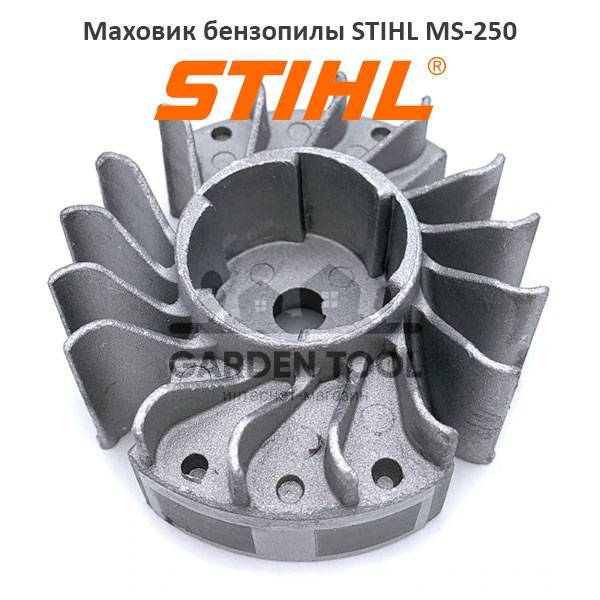

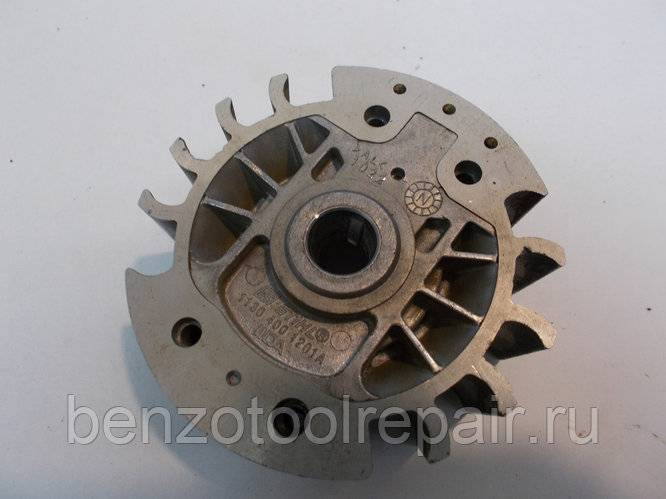

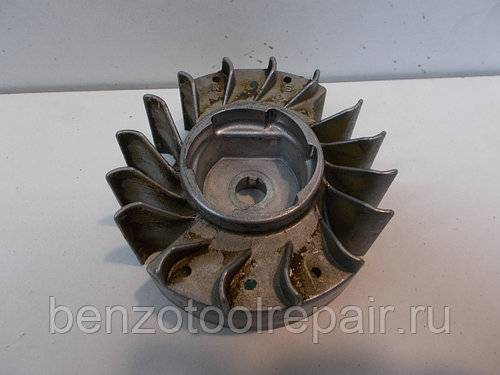

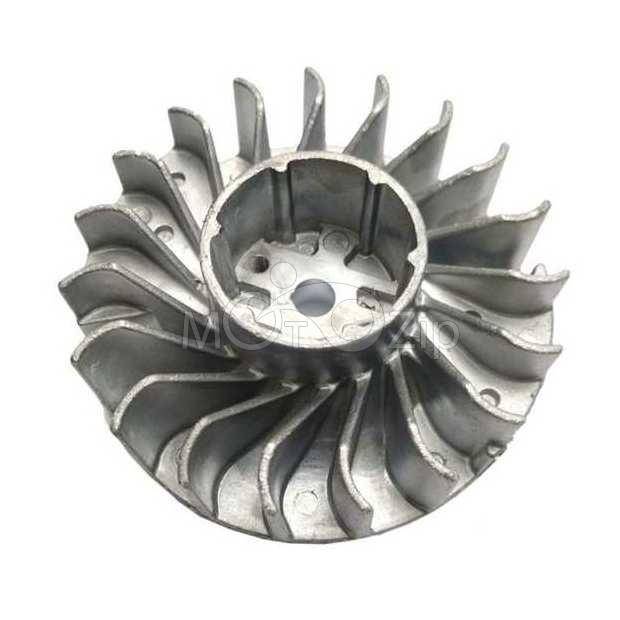

Снятие маховика
Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.
Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.
Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.
Демонтаж сцепления и системы подсоса масла
Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.
Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.
Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.
Карбюраторный блок, катушка зажигания и глушитель
Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.
До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.
Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.
Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.
Снятие и разборка ДВС
Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.
Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.
При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.
Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.
Сборка бензопилы
После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными на этот адрес узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено задерживать маховик от проворачивания используя установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
На бензопиле Stihl 180 нет искры
Основной неисправностью, из-за которой бензопила stihl ms 180 не заводится, может быть отсутствие искры между электродами на свече зажигания. Признаки этой неисправности можно обнаружить если выкрутить свечу и осмотреть. Обнаружив при осмотре, что свеча мокрая, необходимо приступать к поиску причины отсутствия искры на свече зажигания.
Неисправна свеча зажигания
Первое что необходимо сделать — проверить работоспособность свечи.
Сделать это довольно легко. Свеча вставляется в колпачок высоковольтного провода и прижимается к цилиндру двигателя, после чего несколько раз производятся движения стартером, если между электродами свечи искра не наблюдается, значит она неисправна или неисправен модуль зажигания.
Для того чтобы узнать наверняка, что проблема в свече зажигания, необходимо проверить заведомо исправную аналогичным образом. Если в результате проверки искра появилась, значит проблема найдена и для устранения неисправности заменяем свечу на новую.
Проблемы с катушкой зажигания
Катушка зажигания, её ещё называют модуль имеет неразборную конструкцию, поэтому очень сложно определить её работоспособность без специального инструмента. Если искра на рабочей свече так и не появилась, возникают подозрения, что виновата катушка. Но не стоит сразу же снимать старую катушку и бежать в магазин, проблемы могут иметь немного другой характер.
Отсутствует зазор между маховиком и модулем зажигания
В некоторых случаях отсутствие искры на свече зажигания, объясняется неправильным зазором между контактами модуля зажигания или маховиком. Он может быть больше, а также его может совсем не быть, и тогда на поверхности маховика будут наблюдаться царапины, образовавшиеся в результате соприкосновения с контактами катушки.
Проверить и выставить зазор, не имея специального инструмента — можно. Для этого понадобится снять стартер, ослабить два винта крепления катушки и проложив между контактами маховика и модулем зажигания пластинку, вырезанную из пластиковой бутылки, затянуть винты крепления модуля.
Если после такой регулировки зазоров искра появилась, все в порядке, можно продолжать работу бензопилой Штиль 180, если нет, необходимо повторно осмотреть и проверить не задевает ли маховик за контакты катушки снова. Допустим в результате проверки обнаружено, что после регулировки зазора, его опять не стало. Значит причина, вероятнее всего, в подшипниках коленчатого вала.
Дефектные подшипники коленвала
При дефекте подшипников коленчатого вала, на нем наблюдается небольшой люфт. Проверить наличие люфта можно пошатав маховик бензопилы Штиль 180 из стороны в сторону. Если люфт есть, значит под действием своих магнитов, маховик притягивается к контактам катушки зажигания, т. к. люфт на подшипниках позволяет ему сделать это и в результате искра пропадает.
Замена подшипников коленчатого вала
Заменить подшипники коленчатого вала лучше в специализированном сервисе, т. к. при замене потребуется полностью разбирать бензопилу Штиль 180 и снимать все его основные узлы.
Без определенного опыта или хотя бы навыков ремонта аналогичных бензопил провести замену подшипников коленчатого вала качественно, не получится.
Итак, с отсутствием искры мы разобрались, но что делать если искра есть, а ответа на вопрос, почему не заводится бензопила Штиль 180, нет. Причина может скрываться в топливной системе.
Как Открутить Сцепление На Бензопиле Штиль
Как открутить сцепление на бензопиле спокойное
При длительном хранении двигателей важно не допускать коррозионных процессов внутри цилиндро-поршневой группы. Для предотвращения таких нежелательных процессов в дополнение к другим операциям желательно достичь закрытого состояния на впускном и выпускном клапанах
В.
Бензопила. Как отвинтить сцепление.
Часто сталкивается с поломками, вызванными неправильными действиями держателей инструмента при отвинчивании муфты. Как это делается в общих чертах, описано в статье
Генераторы. Типы и типы
В этой статье мы говорим о типах и типах генераторов, их классификациях и двух особых случаях. Эта статья будет полезна тем, кто выбирает свою технику для своих задач: иметь информацию.
Генераторы. Представления о типах нагрузок
Самое главное, что я попытался выразить в этой статье. это понимание того, что при выборе мощности генератора необходимо работать в основном с индикаторами пусковых токов и максимальных напряжений. Зачем?
Генераторы. Рекомендации по использованию
В этой статье приводятся наиболее общие рекомендации по работе генераторов, а также часто повторяющиеся трудности и ошибки
Работа с пилой для пилы
Чтобы написать этот материал, я был spodvig моих хороших знакомых, которым удалось уничтожить новые новые цепочки за день работы.
Главная страница
Новости: 09.10.13 Добавлена статья о том, как закрыть впускной и выпускной клапаны при подготовке к хранению четырехтактного двигателя Lifan-168F. 07.10.13 Статья Довлена о проверке работоспособности катушки зажигания (магнито) на инструменте с бензиновым двигателем 07.06.13 В настоящее время ведется сезон активного использования бензинового оборудования.
Выбор бензиновых насосов
Давать какие-либо рекомендации по выбору чего-то всегда сложно, потому что в этом процессе есть много субъективных мнений и оценок. Поэтому материал статьи следует рассматривать как небольшое сжатие.
Поддельные бензопилы
Поддельные товары. это проблема, с которой сталкиваются абсолютно все достойные производители и, естественно, потребители. Клон не только деньги, часы и украшения. Кузница и инструменты. Недавно несколько моих друзей.
Как выбрать газонокосилку. Часть 1
Материал по выбору и покупке газонокосилок оказался отличным. Поэтому мне пришлось сделать несколько частей. Вот часть первая. некоторые общие вопросы выбора и покупки. Это первое издание, может быть.
Почему необходимо использовать бензин АИ-92
В этой статье я попытаюсь объяснить, почему важно заправлять бензиновые двигатели неэтилированным бензином AI-92 и никаких других вариантов. MS-180
MS-180.
Как удалить маховик и сцепление на STIHL MS 180. Демонтаж части пильного диска 3
разборка Бензопилы STIHL
MS 180. Снятие маховика, модуля зажигания и муфтыадгезия . # ремонт бензопилы.
Приспособления для мотоблоков и культиваторов
В статье описаны основные типы используемых вложений. Описывает назначение каждого типа образца, некоторые особенности проектирования и эксплуатации. Действия пользователя сомнительного характера отдельно упоминаются
Выбор мотоблоков. Часто задаваемые вопросы
В этой статье я постараюсь ответить на вопросы, которые чаще всего задают покупатели. Я упомянул моменты, которые следует учитывать при выборе и тестировании оборудования.
- 1
- 2
- 3
Бензопила. Как отвинтить сцепление.
Часто сталкивается с поломками, вызванными неправильными действиями держателей инструмента при отвинчивании муфты. Как это делается в общих чертах, описано в статье
Эта задача возникает каждый раз, когда необходимо удалить звездочку привода и (или) цепи цепной пилы.
Как открутить сцепление на бензопиле штиль
Часто сталкиваеся с поломками, вызванными неправльными действиями владельцев инструмента при откручивании сцепления. Как это делается в общих чертах описано в статье
С этой задачей сталкиваются каждый раз, когда есть необходимость снять ведущую звездочку и (или) сцепление бензопилы.
В Сети можно найти массу видео и текстового материала по этому вопросу. При желании все это несложно обнаружить. Всегда полезно поискать нужную информацию в руковдостве пользователя к инструменту.
У каждой модели пил есть свои особенности в выполнении этой процедуры. Поэтому опишем данный процесс с общей идейной позиции.
Необходимо снять крышку тормоза цепи. Для начала потяните ручку тормоза на себя. Это нужно сделать для того, чтобы лента тормоза не касалась чашки сцепления. Затем ослабьте две гайки, удерживающие крышку. Ослабьте механический натяжитель цепи. Ослабьте натяжение цепи и шины. Затем окончательно отвернуть две гайки и снять крышку тормоза цепи.
Снимите шину и цепь, удалите загрязнения, если таковые имеются.
Выверните свечу зажигания из свечного отверстия цилиндра.
Далее необходимо зафиксировать поршень в цилиндре. Для этого, вращая сцепление, наблюдаем за движением поршня вверх. В большинстве случаев, как только поршень перекроет выпускное отверстие для отработанных газов, опустите в свечное отверстие любую подходящую веревку в количестве, достаточном для препятствия движению поршня дальше вверх. Можно для усиления эффекта на веревке навязать простые узлы. Помните, что веревку потом придется вытаскивать обратно. Так что не упустите второй ее конец
Теперь можно откручивать гайку на сцеплении. Самое главное помнить: резьба левая, чтобы ее открутить надо вращать ключ по часовой стрелке. В качестве инструмента подойдет ключ, который идет в комплекте с пилой. Не рекомендуется откручивать сцепление при помощи зубила и молотка. собъете грани. Это крайняя мера.
Далее снимаете сцепление и барабан с ведущей звездочкой.
Сборка осуществляется в обратном порядке.
Как снять сцепление бензопилы
Некоторые нюансы, о которых следует знать:
Последовательность проведения ремонтных работ
На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.
После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.
После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.
После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции
При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену
В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.
Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.
При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь
Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.
Что надо сделать:
1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты (включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.
2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра щёткой или сжатым воздухом.
3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете. 4. Открутить крепёж, который крепит карбюратор к двигателю. Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).
5. Отсоединить от карбюратора тросик газа и тяги, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.
6. Стянуть со штуцеров карбюратора топливные шланги. Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.
7. Стянуть карбюратор со шпилек, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).
8. Почистить карбюратор снаружи жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер). 9. Открутить винты крепления крышки диафрагмы карбюратора (обычно их 4)
Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму
Осмотреть каналы и полость на присутствие грязи и мусора
Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора
Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.
10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.
11. Открутить топливный фильтр тонкой очистки в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.
12. Надо осмотреть часть карбюратора, к которой подводится топливо. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.
13. Чтобы хорошо очистить и продуть штуцера лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.
14. Продуть сжатым воздухом все детали карбюратора, чтобы удалить остатки очистителя или загрязнений.
15. Собрать карбюратор, хорошо затянув все крепёжные винты.
16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины, в порядке обратном порядку разборки. Как почистить карбюратор – всё.
17. Завести двигатель, чтобы проверить и при необходимости провести регулировку карбюратора.
Как правильно разобрать бензопилу Штиль
Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня
Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой. Схема процедуры простая и чёткая:
Схема процедуры простая и чёткая:
снимаем цепочку, шину и боковую крышку; используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок
Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи; если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин; ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки. Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика
Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть
Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.
Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.
