Снегоротор для мотоблока своими руками

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Изготовление своими руками

Чтобы сделать снегоуборщик своими руками, следует придерживаться инструкции. Любой снегоочиститель будет состоять из нескольких основных деталей. Их можно приобрести или самостоятельно сделать. Необходимые детали:

  1. Колёсная рама, на которую крепится рукоять управления.

  2. Двигатель.
  3. Топливный бак (если машина имеет внутреннее сгорание).
  4. Ковш или лопата с лыжами.
  5. Труба для выброса собранного снега.

Обязательно нужно позаботиться о прочной платформе, которую можно будет легко передвигать.

Мотокультиватор можно использовать в зимних условиях для уборки снега с территории. Можно соорудить прибор при помощи специальных заводских снегоуборочных насадок. Но опытные мастера не рекомендуют тратить на это лишние средства, ведь можно аппарат собрать из мотоблока, а также подручных материалов. Существует несколько вариантов исполнения:

  1. Первый вариант представляет собой щётки, которые идеально подойдут для того, чтобы удалять недавно выпавший снег. Также аппарат можно использовать для уборки тех мест, где нужно быть особо аккуратным, чтобы не испортить различные декоративные площадки. Щётки необходимо прикрепить к шнеку. Ширина захвата должна составлять примерно 1 метр.
  2. Лопата с ножами. Можно с помощью такого оборудования убирать заледеневший снег с жёсткой корочкой. Эта приставка будет подсоединяться к тяговому устройству при помощи универсальной сцепки. Нижняя часть лопаты должна обязательно быть покрыта резиной, чтобы избежать повреждений. Аппарат станет сначала взрыхлять снег, а после захватывать его и выбрасывать с территории. Ширина захвата должна составлять 1 метр.
  3. Роторный агрегат — самый эффективный вариант. Его основным элементом является обычный шнек, дополненный лопастным колесом. При вращении снег попадёт в него, а затем переместится вверх. Когда снег пройдёт через раструб, он будет выкидываться за пределы очищаемой зоны. Этот вариант является самым производительным, он позволяет захватывать снежные глыбы, составляющие примерно 25 см в толщину. Именно этот вариант и следует изготовить.

https://youtube.com/watch?v=Ho6aT3aLcjw

Конструкция #1 – модель шнекового снегоуборщика

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Как сделать снегоуборщик для мотоблока своими руками чертежи

Чтобы было легче справляться с снегоуборщиком, ширина захвата у этой конструкции — 50 см. Подходящий размер для чистки садовых дорожек зимой. Для того, чтобы снегоуборщик можно было заводить в гараж или сарай через дверь, габаритная ширина должна быть 60-65 см.

Для изготовления корпуса шнека снегоуборщика, было использовано кровельное железо. Боковины сделаны из фанеры (10 мм). При изготовлении рамы использовали металлические уголки (50х50). Ручку смастерили из трубы в полдюйма. Вал шнека изготовлен из трубы (3/4″). В трубе, посередине, сделан сквозной пропил, для установки металлической пластины (120х270 мм). Когда вал будет вращаться, эта пластина начнет откидывать снег.

К пластине снег будет сдвигаться благодаря двухзаходному шнеку, изготовленному из транспортерной ленты. Также к специальным пластинам прикреплены четыре резиновых кольца.

Подшипники одеваются на трубу. Если у подшипника внутренний диаметр меньше, чем внешний диаметр трубы, тогда трубу нужно немного обточить. На чертеже видно, что для подшипников использованы переходники.

Чтобы изготовить шнек понадобится 1,5 м транспортерной ленты. Желательная толщина 10 мм. Из нее необходимо вырезать 4 кольца, диаметр которых должен быть 28 см. Для этого можно использовать два шурупа, ввернутые в дощечку, и вращать ленту по кругу. Или воспользоваться электролобзиком.

Для вращения шнека нужно использовать самоцентрирующиеся закрытые подшипники 205. Подшипники должны быть закрытые, чтобы избежать попадание снега.

Если в конструкции предусмотрен двигатель от мотоблока с установленным шкивом, тогда привод шнека будет осуществляться при помощи ремня или цепью. Нужные для этого шкивы, ремни и подшипники приобретаются в автомагазинах. На холостом ходу частота вращения шнека достигает 800 оборотов в минуту.

Для предотвращения попадания льда в шнек предусматривается изготовление страховочного штифта. В момент заклинивания шнека он будет срезаться. Если же будет использована ременная передача, штифт будет дополнительным предохранителем, позволяющий проскальзывать ремню.

Ширина шнека на 2 см меньше размера корпуса. Делается это, чтобы зазор между шнеком и корпусом был небольшим, а также чтобы избежать задевание шнеком корпуса. В конструкции снегоуборщика предусмотрена возможность перестановки двигателя буквально за пару минут на другую технику.

Для этого крепление двигателя делается быстросъемным, что позволяет не использовать инструмент при перестановке. Процесс очистки снегоуборщика от снега, будет намного проще, если снять двигатель. Потому что основной вес снегоуборщика — вес двигателя.

Выбор модели

Колесные бульдозеры ручного управления выпускают многие производители. Принцип устройства инвентаря для чистки снега одинаков. Отличаются габариты, дизайн и некоторые мелкие нюансы конструкции.

Лопата для уборки снега на колесах Электромаш

Популярной отечественной разработкой завода «Электромаш» является ручной двухколесный бульдозер. Инвентарь, позволяющий осуществлять уборочные работы, имеет следующие характеристики:

  1. Отвал изготовлен из 2 мм стали. Ширина захвата 70 см.
  2. Передвижение происходит за счет 2 колес. Резиновый ход не повреждает декоративную поверхность тротуарной плитки.
  3. Отвал оснащен механизмом, позволяющим регулировать угол поворота.
  4. Простота управления инструментом осуществляется за счет регулируемой ручки. Длину выставляют по росту оператора.
  5. Специальный упор не дает нижней кромке ножа врезаться в грунт во время уборочных работ.

Масса инструмента около 11 кг. Малый вес и высокая маневренность позволяет управлять отвалом пожилому человеку.

Лопата для уборки снега на колесах Бульдозер

Отвал двухколесный серии «Бульдозер» отличается увеличенными габаритами ковша. За один проход ширина захвата полосы составляет 80 см. Пластмассовые колеса не повреждают тротуарную плитку. Модель «Бульдозер» имеет следующие характеристики:

  1. Стальной отвал легко срезает наросты льда, слежавшийся снежный пласт. Прочный металл не деформируется от ударов о твердые предметы во время уборки.
  2. Регулировочный механизм отвала позволяет изменять его угол для сдвигания снежных накоплений к краю обочины.
  3. Ручка оснащена двумя регулировочными механизмами. Оператору предоставляется возможность менять угол наклона и длину.

Уборку снежных заносов двухколесным бульдозером может осуществлять даже пожилой человек, прикладывая минимум физической нагрузки.

Приспособление Шустрик-3

Двухколесное приспособление «Шустрик-3» отличается повышенной маневренностью. Инструментом легко переезжать препятствия, его можно просто перенести руками или перекатить на одном колесе, приподняв одну сторону. Скребком может работать даже ребенок. Рукоятка оснащена регулировочным механизмом, позволяющим изменять ее длину. Отвалом удобно маневрировать на узких тротуарах, заезжать в труднодоступные участки, объезжать препятствия при чистке площадей с клумбами, столбами, скульптурами.

Ковш из стали выполнен шириной 60 см, высотой 20 см. Ширина регулируемой ручки 41 см. Инструмент оснащен поворотным механизмом. Во время уборки снежных накоплений ковш направляют вправо или влево. Если снег надо просто столкнуть с места, у отвала предусмотрен поворот на другую сторону.

На видео демонстрируют уборку снежной массы шустриком:

Лопата Снежок

Лопата четырехколесная «Снежок» заменит полноценный бульдозер и поможет с минимальными усилиями выполнить уборку снега на большой площади. Инвентарем управляет один человек. Однако 4 колеса, мощная рама, широкий ковш и ручка позволяют использовать инструмент с большей производительностью. Если за управление поставить 2 человека, лопатой можно сдвигать большие накопления снега, сбивать ледяные наросты, чистить слежавшиеся мокрые пласты.

Регулировочный механизм позволяет выставлять нужный угол поворота ковша. Колеса на резиновом ходу не повреждают тротуарное покрытие, плавно передвигают тележку по неровной поверхности. Управление происходит в полный рост или наклонно, что выбирает сам оператор.

Видео об использовании четырехколесного инструмента «Снежок» при уборке снега:

Как собрать снегоуборщик для мотоблока своими руками

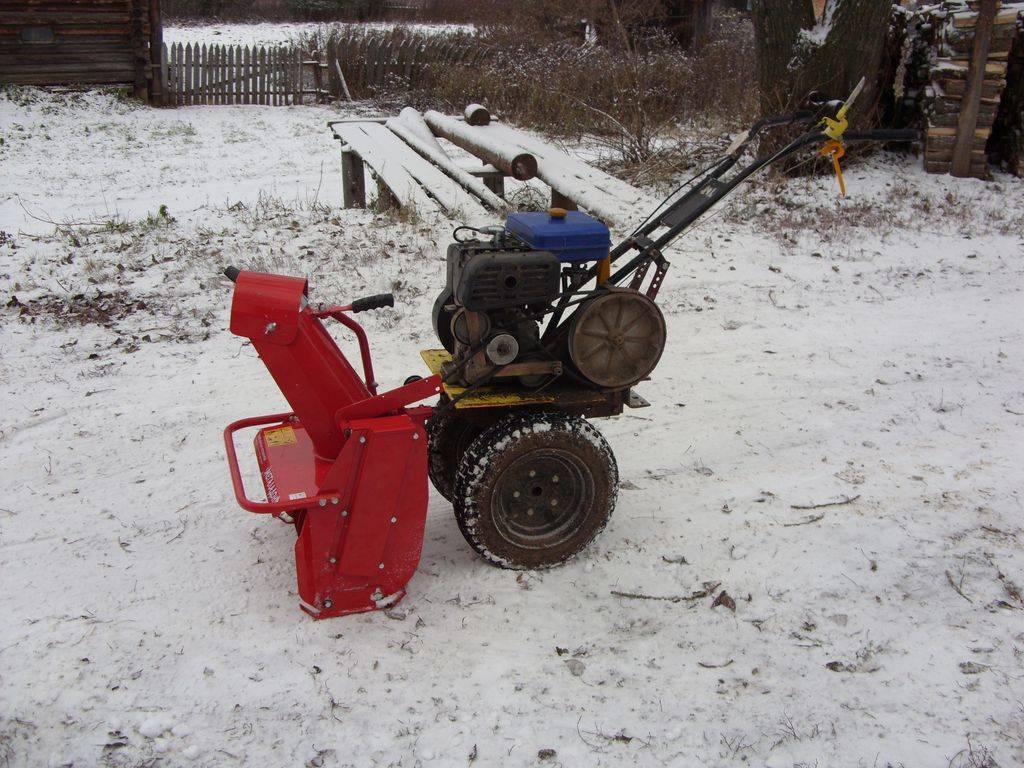

Самодельный снегоуборщик к мотоблоку

В магазинах сельхозтехники продаются разные механизмы для работы не только на поле, но и на улице. Имеется в продаже и снегоуборочное навесное оборудование для мотоблоков. Все эти механизмы прекрасно справляются со своей работой и претензий к ним мало.

Но стоят они неоправданно дорого, и не у всех есть возможность приобрести их. Поэтому мастеровые люди разрабатывают свои аналоги промышленных механизмов и снегоуборщиков, в частности, и делают их в домашних мастерских.

Прежде всего, надо знать, что есть всего четыре основных типа снегоочистителей:

  1. Бульдозерного типа. Спереди устанавливается отвал.
  2. Шнековый. Снег захватывается и перемещается шнеком к отверстию трубы для выброса снега.
  3. Вентиляторно-лопастной. Снег попадает на лопасти вентилятора, поднимается ими к наклонной трубе и вылетает через нее.
  4. Воздушно-вентиляторный (принцип пылесоса). Масса слипшихся снежинок втягивается воздушной струей и выбрасывается с другой стороны.

На селе, в отличие от города, где применяются все четыре типа, уборка снега происходит мотоблоками, выполненными по первым трем вариантам. На последний необходим двигатель большой мощности.

Как сделать снегоуборщик для мотоблока

Состоит из мотоблока с адаптером, к которому прикреплена снегоуборочная насадка, представляющая собой самодельный отвал (наподобие бульдозерного), которым и расчищают сугробы. В качестве ножа заостренный металлический лист, которым подрезают пласт снега, отвозят и отбрасывают в сторону.

Детали отвала вырезаются из стального листа и свариваются. Снизу приваривается нож. Отвал крепится к основному блоку с помощью штанг (2) и кронштейнов (3). Тяги закрепляются в проушинах отвала и через ролики или металлические трубки подводятся к ручкам управления.

Применение механизма без адаптера не эффективно.

Фактически, это снегоуборочная насадка на мотоблок. К блоку прикрепляется шнековый (роторный) механизм, который состоит из:

  • открытого короба;
  • шнека;
  • трубы для выброса снега;
  • вала;
  • редуктора (ставится не всегда);
  • передаточного механизма (звездочка с цепью), который на данном рисунке не виден.

Самодельная снегоуборочная приставка к мотоблоку подобного типа выполняется из металлических листов и труб.

Короб сваривается из листового материала. Нижние концы короба загибаются, чтобы получить подобие лыж. На вал, выполненный из трубы калибром не менее 5 см, посередине наваривается захват, состоящий из двух отдельных П-образно загнутых пластин, повернутых на 180 градусов относительно друг друга.

К ним приваривается шнек, выполненный из 4-х колец, по двое с каждой стороны. Кольца вырезаются из листа, разрезаются с одной стороны и их концы раскрываются примерно на величину диаметра, причем конец одного сваривается или склепывается с началом другого.

Один конец кольца приваривается к лопасти захвата, а второй усиливают полосой стали, приварив ее одной стороной к валу, а другой на расстоянии 5-10 см от свободного конца.

Сзади захвата прорезается круглое или квадратное отверстие, в которое вваривается загнутая труба соответствующего калибра. Расстояние между задней стенкой короба и лопастями захвата, когда они подходят к отверстию, должно быть минимальным.

Вал крутится в подшипниках, которые закреплены в стаканах на боках короба, и выходит из короба на 5-10 см. На его конце приваривают звездочку или систему звездочек (для смены скоростей) и соединяют с мотоблоком цепью.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

  • размельчение снега;
  • добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема подготовки моделирования:

  • Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
  • Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
  • Понадобиться кровельное железо;
  • Пригодится фанера (толщ.10 мм);
  • Полудюймовая труба;
  • Стальной уголок;
  • Труба взять размером ѕ дюйма;
  • Стальная пластина должна быть равной 120*270 мм;
  • Кондуктор для сверления отверстий;
  • Ось задних колёс.
  • Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Более полная информация на приведенных видео:

Два варианта самодельных снегоуборщиков: от идеи до воплощения в металле

Зима, для загородных жителей, традиционно — время забот и хлопот. Нужно распилить и наколоть дрова для твердотопливного котла или печи. Приготовить бензогенератор на случай аварийного отключения электричества. Если нет магистрального газа, заправить баллоны для кухонной плиты. Дорога каждая минута. Но, как это часто бывает, неожиданно, за ночь, на участке выпадает месячная норма снега. Раскидывать сугробы лопатой — не вариант — долго и муторно. Выход — использовать снегоуборщик с двигателем внутреннего сгорания. Механический помощник быстро расчистит дорогу, стоянку и территорию вокруг дома. Вот только цена на . Не беда! Если руки растут откуда надо, сделайте самодельный снегоуборщик, взяв за основу механизм andreyy69 или Cuznetzov.

Как своими руками сделать бензиновый снегоуборщик
Самодельный снегоуборщик на базе мотоблока
Какие нужны инструменты и оборудование
Выгодно ли самостоятельно мастерить снегоуборщик или дешевле купить готовый

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.
