Инструмент для скрутки проводов
Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:
- плоскогубцы (описывал в статье);
- бокорезы;
- гидравлически или ручные опрессовыватели.
Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.
Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.
Девайсы для скрутки
Снятие изоляционного слоя с проводов
Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.
Предназначение изоляции
Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.
Изоляция
Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.
Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).
Снятие изоляции
Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.
В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.
Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.
Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.
Инструменты для зачистки проводов
Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:
- резак, который оснащен острыми сменными лезвиями;
- плоскогубцами;
- ножницы, которые применяют для разрезания проводов и металла.
Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.
Инструменты для снятия изоляции
Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.
Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.
Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.
И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции. На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги
На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.
Скрутка проводов
Виды соединения проводов.
Этот метод соединения проводов на сегодняшний день применяется только при отсутствии специнструмента и приспособлений. В большинстве случаев провода просто скручивают и заматывают изолентой. В некоторых случаях такое соединение не является надежным, но при определенных условиях такие соединения показывают удивительную надежность. Для этого надо запомнить пару правил: необходимо скручивать медь с медью, алюминий с алюминием и обеспечить относительно небольшой ток для питания вашей люстры.
При этом вся длина вашей скрутки должна быть примерно 3-4 см. Как вы уже поняли из вышесказанного, ни в коем случае нельзя скручивать между собой алюминиевые и медные провода. В местах таких соединений всегда идет процесс электролиза (с участием воды, содержащейся в воздухе), при котором эти металлы разрушаются. В основном это относится к алюминию. В этом процессе всегда существует одно правило: чем больше ток, тем быстрее происходит процесс.
Вид скрутки зависит в основном от типа и функционального назначения соединения, диаметра и материала скручиваемых проводов. Ниже, чтобы помочь вам разобраться в этом вопросе, предоставлена таблица видов скруток.
Современная скрутка проводов осуществляется без использования плоскогубцев. Для ее создания применяют специальные соединительные полимерные колпачки с металлической спиралью внутри. На рынке имеются как импортные, так и отечественные колпачки.
Схема соединения проводов колпачком.
Колпачок (скрутка) – это простейший способ соединения ТПЖ небольшого сечения. Применяется, когда вам необходимо соединить несколько концов провода. Соединение выполняется очень просто, ровные концы проводов зачищают на длину примерно 15 мм, вставляют внутрь колпачка до упора и вращают корпус при помощи крылышек на корпусе до момента получения прочного соединения. Полученное соединение вы можете проверить при помощи обычных контрольно-измерительных приборов, так как наверху колпачков есть контрольное углубление для щупа прибора.
Соединение можно навинтить и в отдельных случаях развинтить при одинаковой длине концов проводов. Но здесь всегда надо помнить, что пружинные колпачки рассчитаны на определенное число проводов (эта информация должна находиться на корпусе колпачка или на упаковке, в которой колпачки находились), поэтому при выполнении данного вида работ всегда надо иметь набор различных размеров.
При выборе нужного вам размера колпачка можно ориентироваться на цветовую гамму. Просто при покупке колпачков внимательно изучите их ассортимент, представленный в магазине
Обратите внимание на цвет и на технические характеристики, которые должны быть написаны на ознакомительном листе, и если вам надо, запомните всю данную информацию. В большинстве случаев можно обойтись покупкой колпачков красного цвета – с их помощью можно скрутить провода от 0,5 до 12,5 мм². Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок
Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок.
Виды кабелей для соединения
Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.
Напряжение подключаемых приборов должно быть до 380 Вольт.
Сечение выбирается в зависимости от нагрузки:
- для тока в 6 А используется ПВС с сечением 0,75 мм.;
- для 10 Ампер – сечение составляет 1 мм.;
- для токов в 16 А – 1,5 мм.
Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.
Сварка
Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.
Положительные стороны
Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.
Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.
Отрицательные стороны
Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.
Монтаж
Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:
- сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
- угольный либо графитовый электрод;
- очки либо маска для защиты глаз;
- сварочные кожаные перчатки для защиты рук;
- монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
- наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
- изоляционная лента для дальнейшей изоляции сварочного места соединения.
Последовательность выполнения работ такова:
- Каждый соединяемый провод освободите от изоляции на 60-70 мм.
- Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
- Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
- Сверху скрутки закрепите клещи заземления.
- Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
- Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.
В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.
Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.
Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу
А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится
Как выполняется сварка смотрите в этом видео:
Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.
Для чего нужно хорошая скрутка?
Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:
- площади поверхности в месте контакта;
- наличия окисной плёнки на жилах.
Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.
пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится
Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.
Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.
Виды электрических соединений клеммником
Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана
Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.
Различают следующие виды “зажимов”:
- ножевые;
- кольцевые;
- штыревые;
- муфтовые.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Вариант #1 — «ножны»
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.
Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.
Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вариант #2 — кольцевые
К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.
Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость
Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.
Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.
Вариант #3 — штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.
Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.
Вариант #4 — муфтовые фиксаторы
Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.
Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи
Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.
Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.
Снятие изоляционного слоя с проводов
Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.
Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:
- Расположите провод на какой-то ровной поверхности (типа стола).
- Прижмите его указательным пальцем левой руки.
- Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
- Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
- Остаётся только стянуть срезанный кусок изоляции.
Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.
Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.
Это интересно: Угольник слесарный — описание, применение, советы по выбору
Основные типы Ваго
Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:
- Плоскопружинные.
- Cage Clamp.
- Fit-Clamp.
Соединители с плоской пружиной
Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.
Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.
Выпускаются двух типов:
- Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
- Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.
Cage Clamp
Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.
Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.
Fit-Clamp
Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.
Серии ваговских соединителей
Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:
- 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
- 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.
Подключение выключателя с двумя клавишами
Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.
Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.
Как заварить скрутку
Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.
Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.
Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.
Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.
Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.
Соединение «на скорую руку» с большими последствиями
О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.
Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала. К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.
Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.
Способы соединения многопроволочных проводов
Как скрутить провода многопроволочные? На практике используют три способа соединения таких гибких проводов. Какой способ выбрать, как правило, каждый мастер выбирает сам исходя из своих предпочтений. Способы существуют следующие:
- последовательное соединение
- параллельное соединение
- бандаж из тонкой проволоки
Последовательная скрутка
Оголённые провода накладываются друг на друга таким образом, чтобы они образовали крест и затем жилы скручиваются между собой. Данная скрутка должна быть симметрична относительно перекрестья жил. Концы жил смотрят в противоположные стороны. После соединения скрутки ее лучше всего подтянуть при помощи пассатижей, чтобы она лучше держалась. Преимуществом данного способа является компактность готовой скрутки — её толщина будет не превышать трети изначальной толщины провода с изоляцией. Кстати, при данном способе не стоит забывать о том, что если скрутка изолируется от внешней среды термоусадочным кембриком, то его следует надеть на жилу до выполнения соединения.

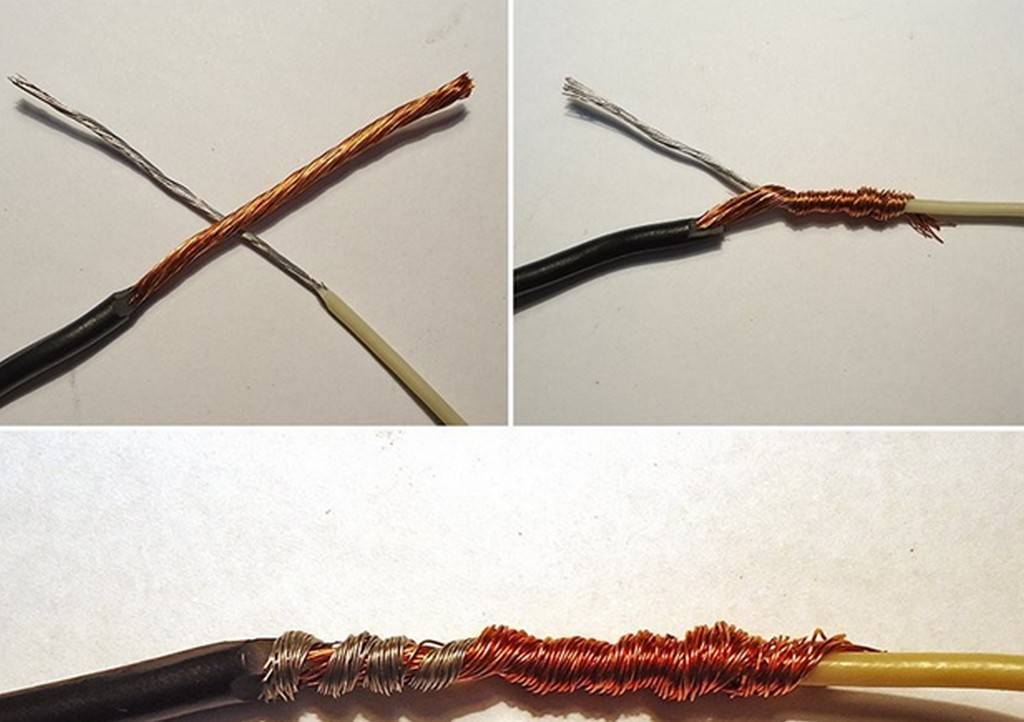

Способы соединения проводов: последовательная скрутка
Параллельная
При данном способе концов жил удаляется изоляция, после чего их нужно соединять таким образом, чтобы зачищенные участки располагались параллельно, а концы жил были направлены в одну и ту же сторону. Затем концы провода накручивают друг на друга по спирали
Важно чтобы соединение было сделано максимально тугим, но при этом не переломать жилы чрезмерным давлением на них. Такую скрутку часто можно встретить в распределительных коробках в квартирах или домах
При изоляции такого соединения также можно применять изоленту либо термоусадку. При осуществлении временных и малоответственных соединений можно использовать для изоляции и ПВХ трубку — обыкновенный пластиковый кембрик.

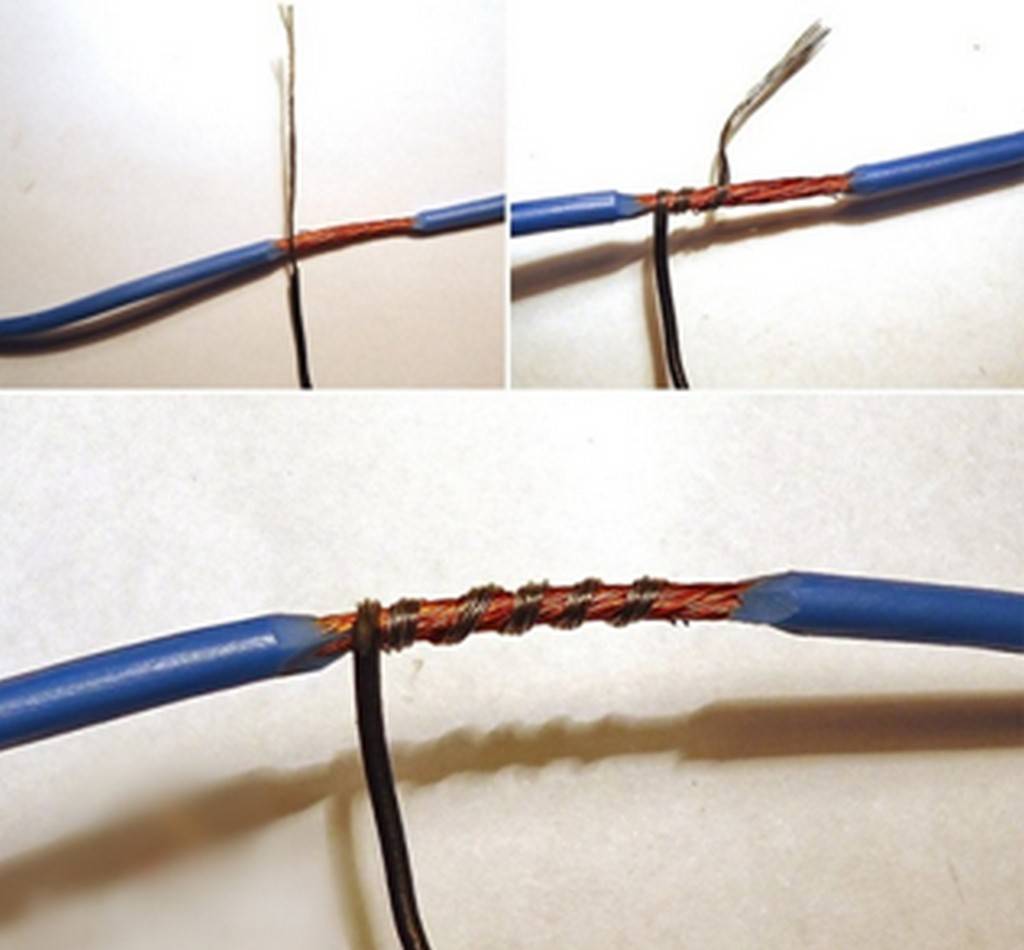

Параллельная скрутка

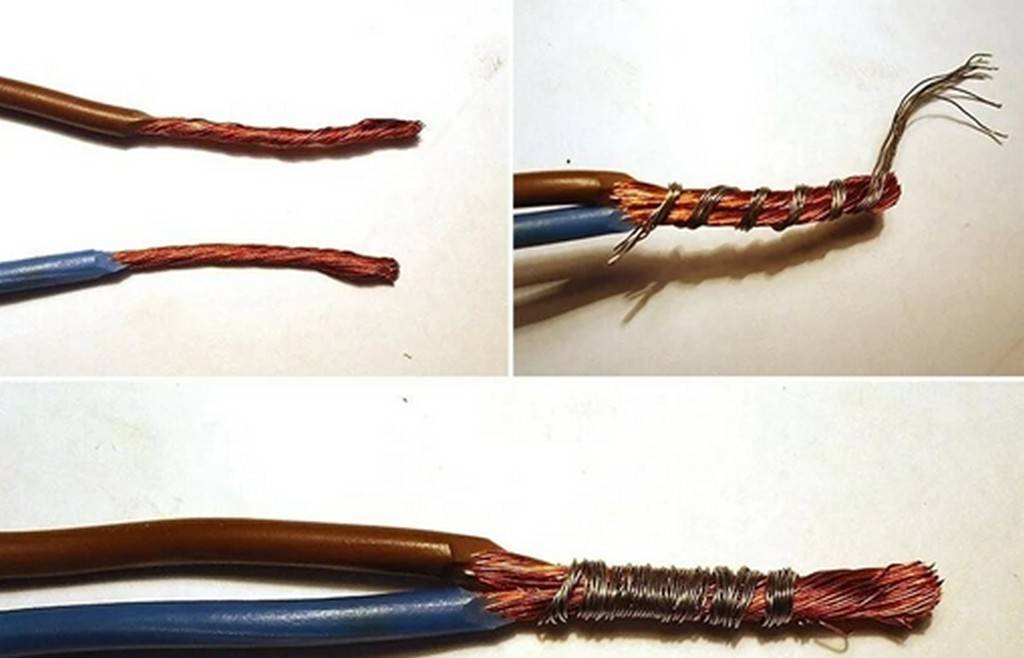

Бандажная скрутка
Бандажное соединение выгодно использовать при подключении проводов большого сечения, когда скрутку руками или пассатижами сделать сложно или невозможно. При таком способе соединения предварительно зачищенные при помощи надфили либо напильника жилы прикладываются друг к другу. Затем зачищенные провода плотно обматываются вокруг большим количеством более тонких проводов. Такое соединение применяется, например, на опорах высоковольтных линий электропередач
Важно отметить, что нельзя скручивать жилы висящих кабелей узлом, так как при этом контакт будет оставаться максимально прочным на разрыв, однако, к сожалению, будет обладать крайне низкими характеристикамиэлектропроводности
Бандажный способ соединения
