Сплав Д16Т

Аналоги Д16Т

В продаже встречается довольно большое количество зарубежных аналогов. Дюраль д16 производится с учетом установленных стандартов и имеет соответствующие характеристики. Д16Т аналоги маркируются по своим стандартам, к примеру, т3511.

При рассмотрении аналогов следует учитывать особенности проводимой термической обработки Д16ЧТ:

1. Для начала выполняется температурная закалка, для чего заготовка нагревается до температуры 500 градусов Цельсия. Стоит учитывать, что слишком высокая температура приводит к пережогу алюминий и ухудшению его основных качеств. При этом изменения происходят резко. Поэтому следует уделять много внимания температурному режиму.
2. Следующий шаг заключается в закалке в холодной воде. При этом большое значение имеет температура воды. Оптимальным значением принято считать диапазон от 250 до 350 градусов Цельсия.
3. Далее для улучшения основных качеств проводится естественное старение. Процесс достаточно прост, поверхность контактирует с воздухом, температура которого схожа с комнатной. Процесс длиться в течение 4-5 дней.

В результате проведенного процесса поверхность приобретает твердость около 125-130 НВ. Подобный показатель можно назвать максимальным значением для сплавов рассматриваемой группы.

В заключение отметим, что применение современных технологий позволяет выдерживать процент концентрации всех элементов строго в рекомендуемом диапазоне. За счет этого повышается качество сплава и его основные характеристики.

Источник статьи: http://stankiexpert.ru/spravochnik/materialovedenie/splav-d16t.html

Область применения

Д16Т — это конструкционный термоупроченный и естественносостаренный сплав в заготовке, который применяется в различных областях народного хозяйства.

Его применяют и для изготовления силовых элементов конструкций в авиатехнике: деталей обшивки, каркаса, шпангоутов, нервюр, тяги управления, лонжерон.

Также из него выпускают и детали работающие при температуре в пределах 120-230 ° C — по ГОСТу.

Он применяется и в автомобильной промышленности для изготовления кузовов, труб и других достаточно прочных деталей.

Д16Т применяют для изготовления заклёпок с высокой прочностью на срез. Эти же заклёпки применяются для крепления других более мягких алюминиевых деталей, например из магналий АМг6.

Как справиться с недостатками

Наиболее надежной защитой от коррозии для алюминиевого сплава Д16 является закалка и плакировка. Также возможен вариант с анодированием или оксидированием в серной кислоте — в данном случае металлическая поверхность покрывается защитной оксидной пленкой, препятствующей образованию ржавчины.

Данный материал практически не пригоден к сварке. Исключение составляет точечная сварка. Для того, чтобы обеспечить крепление материалов из сплава, используются различные крепежные детали и элементы.

Для улучшения прочностных характеристик дюралюминий нагревают до 500-505 градусов. Недопустимо превышение этой температурной планки, так как это чревато пережогом алюминия и его дальнейшим окислением. Термическую закалку необходимо осуществлять в холодной воде.

Характеристики алюминиевых сплавов

Сплавы на основе алюминия могут обладать самыми различными характеристиками, так как при их получении проводится смешивание различных примесей

Именно поэтому рассматривая механические свойства алюминиевых сплавов следует уделить внимание тому, какие именно элементы входят в состав

Для начала отметим классификацию материалов, которые получаются при соединении меди и алюминия. Они делятся на три основные группы:

1. Действующие элементы медь и алюминий.
2. Действующие элементы медь, магний и алюминий.
3. Сочетание меди, алюминия и магния с добавлением легирующих элементов (в основном марганца).

Последняя группа сегодня получила довольно большое распространение, так как температура плавления алюминиевых сплавов, входящих в нее, довольно высока. Сплавы последней группы называют дюралюминием.

Рассматривая дюралюминий уделим внимание нижеприведенным моментам:

1. В состав данного сплава входят железо и кремний. В большинстве случаев подобные легирующие элементы воспринимаются как вещества, ухудшающие эксплуатационные качества. В данном случае железо способствует повышению жаростойкости, а кремний позволяет с высокой эффективностью провести старение.
2. Входящие в состав магний и марганец повышают прочность. За счет их включения в состав стало возможно использовать дюралюминий при производстве обшивочных листов для высокоскоростных поездов и летательных аппаратов или самолетов.

Среди основных особенностей можно отметить нижеприведенные моменты:

1. С увеличением концентрации магния повышается прочность, но уменьшается коррозионная стойкость.
2. Прирост магния на 1% приводит к повышению прочности примерно на 30 000 Па.
3. В большинстве сплавов не более 6% магния. Это связано с тем, что слишком большая концентрация станет причиной покрытия всей поверхности коррозией. Также большая концентрация марганца становится причиной неоднородности структуры, неравномерная нагрузка может стать причиной появления трещины или другой деформации.

Сочетание алюминия с марганцем практически не подвергают термической обработке. Это связано с тем, что даже при соблюдении условий проведения закалки существенно изменить эксплуатационные качества сплава не получится. Плотность алюминиевого сплава может колебаться в достаточно большом диапазоне: от 2 до 4 грамм на кубический сантиметр.

Рассматривая слав, прочность которого имеет рекордные показатели, следует уделить внимание сплаву алюминия с цинком и магнием. При применении современных технологий производства можно добиться качеств, которые будут характерны для титана. Среди особенностей подобного сплава отметим:

Среди особенностей подобного сплава отметим:

1. Термическая обработка становится причиной растворения цинка, за счет чего предел прочности алюминиевого сплава возрастает в несколько раз.
2. Применять подобный материал в электрической промышленности нельзя, так как прохождение электричества становится причиной существенного снижения коррозионной стойкости.
3. Коррозионная стойкость в некоторых случаях повышается путем добавления меди, но все же она становится низкой.

В литейной промышленности весьма большое распространение получили алюминиевые сплавы, которые в своем составе имеют кремний. Тот момент, что при термической обработке кремний отлично растворяется в алюминии, позволяет использовать металл при фасонном или формовочном литье. Получаемые изделия хорошо обрабатываются резанием, а также обладают повышенной плотностью.

Примером можно назвать то, что железо добавляется в состав для упрощения процесса отделения детали от формы. В состав могут добавляться титан, который существенно повышает показатель прочности.

Подводя итоги по характеристикам алюминиевых сплавов можно отметить нижеприведенные моменты:

1. Предел текучести может варьироваться в достаточно большом диапазоне.
2. Температура плавления алюминия может изменяться в зависимости от того, какие применялись легирующие вещества.
3. Прочность материала можно существенно повысить.
4. Некоторые легирующие элементы снижают коррозионную стойкость, улучшая другие эксплуатационные качества. Именно поэтому проводится покрытие поверхности защитными веществами.

Из-за легкости и прочности, а также относительно высокой коррозионной стойкости алюминиевые сплавы получили достаточно широкое применение. Альтернативных материалов, которые обладают подобными свойствами и низкой стоимостью, практически нет.

Термообработка сплава д16т

Дюралюминий Д16Т подвергается дополнительной обработке для улучшения его эксплуатационных качеств:

1. В первую очередь проводится температурная закалка при 495-505 градусах. При более высоких температурах происходит пережог алюминия, приводящий к резкому снижению качественных характеристик сплава.
2. Во-вторых, дюралюминий закаливается в холодной воде, причем большое влияние имеет температура охлаждающей воды. Самый оптимальный диапазон, при котором сплав достигает максимального сопротивления к межкристаллитной коррозии и питингу – 250-350 градусов.
3. И в последнюю очередь дюралюминиевый сплав Д16Т подвергается естественному старению, которое проводится при комнатной температуре в течение 4-5 дней.

В результате после закалки и старения материал приобретает твердость, равную 125-130 НВ, которая является максимальной среди всех известных дюралюминов.

Маркировка и состав

Расшифровка Д16Т позволяет получить основные данные о свойствах металла:

• Д – дюралюминий;
• 16 – порядковый номер;
• Т – подверженный термической обработке (закалка и искусственное старение).

Состав нормируется Госстандартом 4784-97. В него входят:

• Al – 94%;
• Cu – 4,9%;
• Mg – 1,8%;
• Mn – 0,9%.

Среди других компонентов выделяют никель, титан, кремний, бериллий. Каждый компонент имеет свои качества и особенности, которые сказываются на свойствах сплава Д16Т.

Кремний предназначен для улучшения качества сварного шва и состояния околошовной зоны. Обычно при воздействии температуры во время сварочных работ происходит образование мелких трещин в зоне сварки, что негативно влияет на характеристики материала.

Никель снижает коэффициент линейного расширения, что важно при эксплуатации в зоне повышенных температур. При этом он уменьшает пластические и прочностные характеристики металла

Плиты

Улучшение механических параметров обусловлено присутствием в химическом составе сплава Д16Т никеля и железа. Связывание молекул алюминия с данными элементами обеспечивает прочность, при этом медь не принимает участия в химической реакции и находится в свободном состоянии в составе металла.

Количество феррума в материале строго ограничено нормами. Это обусловлено риском возникновения железных пластин, которые отрицательно сказываются на технических характеристиках сплава.

Сплав д16т: расшифровка марки

Химический состав дюралюминия Д16Т

строго регламентируетсяГОСТом 4784-97 и расшифровывается следующим образом:

• Д – дюралюминий;
• 16 – номер сплава в серии;
• Т – закаленный и естественно состаренный.

Дюралюминий Д16Т

относится к алюминиевым сплавам системы Al-Сu-Mg, легируемым марганцем. Большую его часть составляет алюминий – до 94,7%, остальное приходится на медь, магний и другие примеси. Марганец увеличивает коррозийную стойкость сплава и улучшения его механические свойства, хотя и не образует с алюминием общих упрочняющих фаз, а лишь дисперсные частицы состава Al12Mn2Cu.

Негативно на характеристики д16т влияют включения железа, которое не растворяется в алюминии. Феррум кристаллизуется в дюралюминиевом сплаве в виде грубых пластин, существенно снижая его прочностные и пластичные параметры. Кроме того, примеси железа связывают медь, в результате чего уменьшается прочность сплава, достигающих максимальных значений после естественного старения. В связи с этим, его содержание в дюралюминии очень жестко ограничивается ГОСТом и не должно превышать массовой доли – 0,5-0,7%.

Алюминиевый сплав Д16Т. Свойства и химический состав

В справочной литературе приведена информация о том, что на основе алюминия изготавливается около 240 сплавов. Каждый из них имеет свои особенности, область применения, составляющие, характеристики. К списку таких материалов принадлежит алюминиевый сплав Д16Т, в состав которого входит магний и медь. Он универсален, что позволяет применять его во многих сферах деятельности.

Второе наименование сплава – дюралюминий. Прочный и легкий металл используется в качестве конструкционного материала при изготовлении элементов и деталей космических кораблей, ракет, самолетов и прочих летательных аппаратов.

В чистом виде изделие используется крайне редко, что обусловлено более низкими характеристиками по сравнению с АМг6, меньшей устойчивостью к действию коррозии и сложностью создания сварного соединения. Повышение данных показателей обеспечивается при термической обработке сплава Д16Т. Например, при сечении до 120 мм предусматривается закалка или старение после отливки или прокатки детали. Маркировка полуфабрикатов обозначает, что изделие упрочнено и состарено естественным способом.

Материал характеризуется высокой прочностью, возможностью термоупрочнения, обладает слабой свариваемостью. Единственный способ сварки, который используется для данного сплава – точечный. Большее распространение получили соединения с помощью болтов, заклепок и пр. Изготавливаются из сплава заклепки с устойчивым к коррозии покрытием. Механическая обработка деталей происходит предельно просто.

Химический состав

Химический состав каждого материала имеет свои определенные особенности, которые и определяют физико-механические качества.

Рассматриваемый алюминиевый сплав Д16Т относится к группе Al-Cu-Mg с легированием марганца. Химический состав сплава Д16Т характеризуется следующим образом:

1. Большая часть сплава – алюминий, концентрация которого доходит до показателя 94,7%.
2. Остальная часть массы приходится на магний, медь и другие различные примеси.
3. Включение в состав марганца определяет существенно увеличение коррозионной стойкости сплава Д16Т и увеличить некоторые механические свойства.
4. В состав включается небольшая доля титана и железа. Негативное влияние на сплав Д16Т оказывает концентрация железа. Это связано с тем, что подобный химический элемент не растворяется в алюминии, создает неоднородные пластины. Концентрация железа выдерживается в строгом пределе, так как неоднородная структура может привести к серьезным проблемам.

Химический состав сплава Д16Т

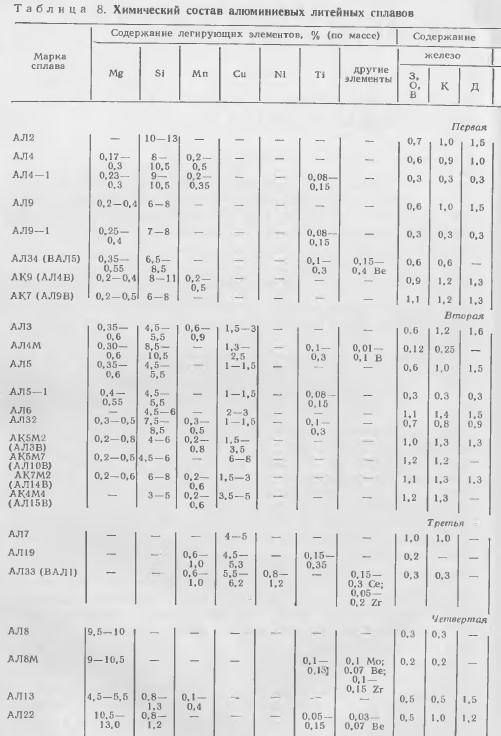

Дуралюмин производится при тщательном контроле концентрации всех элементов. Увеличение в составе количества железа приводит к тому, что металл становится менее однородным, за счет чего падает качество и ухудшаются другие эксплуатационные качества. Титан и марганец должны также выдерживаться в определенном диапазоне концентрации, так как слишком высокий и низкий показатели могут привести к изменению основных физико-механических качеств.

Влияние примесей на механические свойства

Кроме основных легирующих элементов, в дюралюминии присутствуют небольшие количества примесей. Некоторые из них (железо и кремний) имеются в исходном первичном алюминии, другие (цинк и никель) попадают в сплавы при переплаве отходов, третьи (бериллий, титан и цирконий) вводят в сплавы специально в качестве технологических добавок.

В сплавах типа дуралюмин железо образует соединения, оказывающие охрупчивающее влияние. Железо соединяется с медью и уменьшает количество растворимой меди, которая упрочнеяет сплав при старении.

Кремний в этих сплавах увеличивает склонность к трещинообразованию при сварке (ВАД-1) и литье, особенно крупных слитков из сплавов Д16, Д19, понижает пластичность заклепок из всех сплавов. Для нейтрализации вредного влияния кремния при литье и сварке содержание железа в сплавах должно в 1,1–1,5 раза превышать содержание кремния.

Для получения высокой пластичности литого и деформированного материала, а также для повышения вязкости разрушения содержание железа и кремния должно быть минимальным.

Никель образует нерастворимые фазы с медью и железом, уменьшает пластичность и прочность термически обрабатываемых сплавов, улучшает твердость и прочность при повышенных температурах и понижает коэффициент линейного расширения.

Совместное присутствие железа и никеля в сплавах системы Al-Cu-Mg обеспечивает повышение механических свойств при комнатной и повышенных температурах по сравнению со сплавами, содержащими либо железо, либо только никель.
Положительное влияние совместного содержания железа и никеля связано с образованием нерастворимой фазы FeNiAl9, в которой отсутствует медь.

В дюралюминах Д1, Д16 и др, содержащих железо и кремний в виде примесей, при введении никеля фаза FeNiAl9 не образуется.
Небольшие количества цинка (0,1—0,5 %) не влияют на механические свойства рассматриваемых сплавов при комнатной температуре и значительно понижают их жаропрочность. Примесь цинка в количестве 0,1—0,3 % увеличивает склонность к трещинообразованию при литье и сварке.

Бериллий в небольших количествах (около 0,005 %) предохраняет сплавы с высоким содержанием магния (1,5 % и более) от окисления при литье и термической обработке, не оказывая влияния на механические свойства как при комнатной, так и при повышенных температурах.

Бериллий входит в состав окисной пленки, состоящей в этих сплавах главным образом из окиси магния, способствует ее упрочнению и, следовательно, уменьшает дальнейшее окисление сплава.

Более высокое содержание в сплавах бериллия (0,1— 0,5 %) требует особых мер предосторожности при плавке и литье из-за его токсичности. Литий увеличивает прочность при комнатной и повышенных температурах, понижает плотность и увеличивает модуль упругости, но снижает пластичность

Литий увеличивает прочность при комнатной и повышенных температурах, понижает плотность и увеличивает модуль упругости, но снижает пластичность.

Хром, как и марганец, повышает температуру рекристаллизации сплавов. Выделения частиц, содержащих хром, имеют игольчатую форму и в большей мере, чем марганцовистые, снижают характеристики разрушения. Хром в присутствии марганца, железа и титана может выпадать в виде грубых составляющих фазы СгAl₇. В промышленные сплавы типа дуралюмин хром не добавляют.
Титан, в алюминиевых сплавах применяется в основном для измельчения зерна литого металла. Природу способности титана измельчать литое зерно объясняют образованием в расплаве зародышей, служащих центрами кристаллизации. По данным одних авторов, эти зародыши — алюминид титана, по данным других авторов,— карбид титана. В присутствии бора такими зародышами будут частички борида титана.

Цирконий в небольших количествах, так же как и титан, является модификатором. Добавка циркония практически не влияет на прочностные свойства холоднодеформированных полуфабрикатов из сплавов, содержащих марганец, и несколько повышает их у сплавов без марганца. Цирконий аналогично марганцу, но при значительно меньшем содержании повышает температуру рекристаллизации сплава, что способствует получению нерекристаллизованной структуры и высокой прочности горячепрессованных полуфабрикатов.

Химический состав и некоторые свойства

Алюминий Д16Т относят к сплавам металлической системы Al/Cu/Mg. В состав входят:

• алюминий до 94 %;
• медь до 4,9%;
• магний до 1,8%;
• марганец до 0,9% и множество других элементов.

Химсостав дюралюминия Д16Т регламентирован в ГОСТ 4784-97. Название расшифровывают следующим образом:

• Д – дюралюминий,
• 16 порядковый номер сплава,
• Т — закаленный и состаренный.

В состав Д16Т могут входить элементы: бериллий, титан, кремний, никель и прочее.

Кремний препятствует свариваемости сплава. Дело в том, что при воздействии высоких температур, возникающих в зоне сварки, в месте сварочного шва образуются трещины, снижающие качество сварки.

Никель снижает пластичность и прочность термически обработанных сталей. Вместе с тем при высоких температурах снижает коэффициент линейного расширения.

Одновременное присутствие в сплаве никеля и железа приводит к повышению механических характеристик. Следует отметить, что совместное содержание этих двух металлов оказывающих положительное влияние на Д16Т напрямую связано с образованием соединения FeNiAl9, как видно из формулы в нем нет и следов пребывания меди.

Специалисты по цветным металлам знают, что наличие одного железа в химическом составе алюминиевого сплава заметно ухудшает его характеристики. Оно способствует образованию пластин феррума. Это явление существенно понижает прочностные характеристики сплава Д16Т. Именно поэтому ГОСТ жестко нормирует содержание железа в Д16Т.

Аналоги

Технические параметры алюминия Д16Т привели к тому, что его производят более чем десяти странах мира. Ниже приведены аналоги сплава, который производят в в индустриально развитых странах мира, в США сплав называется 2024. В Германии 3,155, в странах Европейского союза сплав носит название ENAW-2024.

ГОСТ

Номенклатура выпускаемой продукции чрезвычайно широка, это можно объяснить высокой популярностью металла, возникшей вследствии его широкого применения. Предприятия цветной металлургии, расположенные в нашей стране, выпускают следующую номенклатуру продукцию:

• трубный прокат разного диаметра — ГОСТ 18482-79;
• прутки разного калибра и исполнения — ГОСТ 21488-97, ГОСТ 51834-2001;
• лента в различном состоянии — ГОСТ 13726-97;
• профили разного сечения и размеров — ГОСТ 8617-81
• плиты — ГОСТ 17232-99

Свойства материала

Сплав Д16Т, характеристики которого можно назвать весьма привлекательными, обладает огромным количеством преимуществ в сравнении с другими сплавами.

Особенности дюралюминия определяют то, что этот сплав во многом обходит обычный алюминий и другие материалы. Физические и механические свойства заключаются в следующих моментах:

1. Высокая стабильность структуры. За счет этого изготавливаемые изделия могут прослужить долго и выдерживают существенное воздействие со стороны окружающей среды.
2. Плотность материала определяет его низкий удельный вес, уровень которого составляет 2800 кг/м3. За счет этого получаемые изделия становятся легкими. Именно поэтому Д16Т получил распространение в авиастроении и при изготовлении элементов, которые применяются при изготовлении оборудования для космической промышленности. Для того чтобы устройство смогло преодолеть земную тягу с меньшими энергетическими затратами создаваемая конструкция должна иметь небольшой вес. Проведенные исследования указывают на то, что Д16Т в 3 раза легче стальных.
3. Повышенное сопротивление к микроскопической деформации в процесс эксплуатации. Это связано с тем, что модуль упругости имеет довольно высокое значение.
4. Высокий предел прочности Д16Т достигается за счет включения в состав огромного количества легирующих элементов, к примеру, титана. При этом твердость сплава Д16Т составляет 42 МПа.

Механические свойства сплава Д16Т при определенной температуре

Механические и физические свойства сплава Д16Т

Кроме этого, температура плавления дюралюминия Д16Т довольно высокая. За счет этого есть возможность использовать сплав при создании различных устройств, которые могут эксплуатироваться при высоком сопротивлении воздуха. Слишком высокое сопротивление становится причиной, по которой металл нагревается и становится более мягким, пластичным. Высокая температура плавления позволила применять дюралюминий при изготовлении летательных аппаратов, так как обычный алюминий нагревается и становится мягким и менее прочным.

Характеристики алюминиевого сплава Д16T

В отличие от сплава Д16, дюраль Д16т поставляется после закалки и естественного состаривания. Материал выпускается по ГОСТ 4784–97 и по химическому составу практически не отличается от исходного сплава:

• алюминия (Al) – около 90,9-94,7%;
• меди (Cu) – в диапазоне 3,8-4,9%;
• магния (Mg) – порядка 1,2-1,8%;
• марганца (Mn) – в диапазоне 0,3-0,9%;
• железа (Fe) – не более 0,5%;
• кремния (Si) – не более 0,5%;
• цинка (Zn) – до 0,25%;
• титана (Ti) – не более 0,15%;
• хрома (Cr) – до 0,1%;
• примеси – до 0,15%.

Это алюминий повышенной прочности, в 3 раза легче стали, не уступающий ей по твердости и некоторым характеристикам. Основные легирующие элементы – марганец и медь, которые повышают потребительские качества, стойкость и долговечность материала.
