Сталь конструкционная качественная углеродистая

Способы получения

Выделяют следующие низкоуглеродистые стали в зависимости от способа выплавки:

• Конверторные печи. Металл плавиться за счет химической теплоты экзотермических реакций. Удаление излишнего углерода происходят при продувке кислорода сквозь зеркало металла. Плюсом такого способа является высокая производительность. Минусом – повышенная концентрация азота на выходе.
• Мартеновские печи. В рабочей камере сжигается жидкое топливо. Необходимая температура плавки достигается за счет теплоты отходящих газов. При таком способе сплав получается более раскисленным и с меньшим содержанием неметаллических примесей.
• Электропечи. Обладают более совершенным способом выплавки. Все качественные марки низкоуглеродистой стали выплавляются только таким методом.Достоинством здесь выступает простота регулировки теплового режима и возможность использования шлаков и флюсов. Минус – значительные затраты электроэнергии.

Низкоуглеродистая сталь в большей степени востребована машиностроением и, особенно, строительством. Именно эти отрасли обеспечивают ее постоянным спросом вот уже на протяжении нескольких десятков лет. И ссудя по обширно обустраивающимся городам и развивающейся промышленности потребность в углеродистой стали будет только увеличиваться.

Рейтинг: /5 –
голосов

Оперативное производство изделий из нержавейки в Москве

Изделия из нержавеющей стали заслуженно пользуются повышенным потребительским спросом. Металлоконструкции и детали из нержавейки популярны вследствие целого ряда преимуществ, они:

• долговечны;
• устойчивы к разным видам коррозии;
• имеют высокую прочность;
• обладают привлекательным внешним видом;
• при эксплуатации не выделяют вредных веществ, то есть экологически безопасны.

Изделия и металлоконструкции из нержавеющей стали широко применяются в химической, пищевой и фармацевтической промышленных отраслях. На конструкциях из нержавейки стоят различные павильоны и остановки общественного транспорта, стальные детали используются в интерьерах помещений, являются частями уличных сооружений.

предлагает свои услуги в производстве нержавеющих конструкций из стали. Мы беремся за изготовление как типовых, так и нестандартных изделий. Любые изделия из нержавейки на заказ выполняются нами в сжатые сроки и отличаются великолепным качеством.

Производство конструкций из нержавеющей стали

является непростой задачей, требующей современного технического оснащения и грамотной работы персонала. Наша компания располагает всем необходимым высокотехнологичным оборудованием и штатом квалифицированных сотрудников.

Аналоги

Как уже отмечалось, марка Ст3 востребована при производстве разнообразных конструкций, и по сути, является самой популярной конструкционной сталью. Это и послужило тому, что ее производят металлургические комбинаты, расположенные во всех частях мира, например:

• США — A284Gr.D, A57036;
• Германия — 1.0038;
• Япония — SS330;
• Евросоюз — Fe37-3FN;
• Китай — Q235.

Поставщики сталей, произведенной за пределами нашей страны, должны представить документы, подтверждающие соответствие импортных материалов отечественным ГОСТ и ТУ.

Похожие зарубежные стали

Металл является одним из наиболее распространенных конструкционных сталей. Поэтому к аналогам СТ3ПС относятся зарубежные продукты:

• Q235;
• S235J0;
• Fe235D;
• 1.0038;
• К01804 и D.

Покупая зарубежные номенклатуры товаров необходимо убедиться в соответствии их требованиям ГОСТ и ТУ.

Основные виды

Такой вид материалов подразделяется на такие три основные категории:

• инструментальные углеродистые стали;
• легированные инструментальные стали;
• быстрорежущие.

Все они производятся согласно установленному ГОСТу.

Углеродистые виды материала во время нагревания теряют свою прочность, соответственно, их используют для производства инструментов, которые работают на малых скоростях или при простых условиях резания, когда температура нагревания составляет не больше 200 градусов.

Преимущественно их применяют для производства:

• напильников;
• сверл;
• разверток;
• метчиков и не только.

Поскольку углеродистая инструментальная сталь обладает низкими показателями свариваемости, ее не используют при изготовлении сварных конструкций.

В зависимости от процентного соотношения содержания в материале углерода, марганца, кремния, серы и других элементов он подразделяется на такие марки, как:

• У7;
• У8;
• У8Г;
• У10 и прочие.

Легированные материалы и их маркировка

Легированные материалы в составе дополнительно содержат следующие элементы:

• никель;
• медь;
• марганец и т. д.

Все они улучшают характеристики материала. Легирующие элементы должны указываться при маркировке с помощью специальных обозначений буквами. Все это позволяет заранее увидеть, из чего состоит данная инструментальная сталь. Марки материала также могут включать не только буквы, но и цифры. Цифры указывают на то, в каком количестве тот или иной элемент содержится в стали в процентном соотношении. Если при маркировке цифра не ставится, то количество элемента равно около 1 процента.

При маркировке легированной стали на первом месте стоит количество углерода, которое равно десятым долям процента. Например, марка 6ХС содержит углерод в количестве 0,6%, а также по одному проценту кремния и хрома.

Инструментальные легированные стали преимущественно используются для производства штамповых или режущих инструментов, к ним относят:

• плашки;
• метчики;
• развертки;
• сверла;
• фрезы и не только.

Как и углеродистые стали, легированные материалы тоже непригодны для производства сварных конструкций.

Быстрорежущие стали

Маркировка быстрорежущих материалов состоит из буквы «Р», числа, указывающего на массовую долю вольфрама и букв элементов, присутствующих в составе материала. Это могут быть кобальт, молибден и другие. Далее идут цифровые значения их массовых долей. Если маркировка включает буквы «Ш», то это значит «электрошлаковый переплав».

Доля хрома в быстрорежущей стали при маркировке не указывается, также отсутствует указание массовой доли молибдена, если она не превышает отметку в один процент.

Такие виды материалов оптимально подходят для производства режущих инструментов, которые от трения нагреваются до температуры от 600 до 6500 градусов. При этом они не будут деформироваться, и терять свою твердость. Данный вид изделий хорошо поддается свариванию посредством стыковой электросварки со сталью таких марок, как 45 и 40Х.

Стали углеродистые качественные конструкционные

Являются основным металлом для изготовления деталей машин (валов, шпинделей, осей, зубчатых колес, шпонок, муфт, фланцев, фрикционных дисков, винтов, гайек, упоров, тяг, цилиндров гидроприводов, эксцентриков, звездочек цепных передач и др.), которые при взаимодействии в работающей машине воспринимают и передают различные по величине нагрузки. Эти металлы хорошо обрабатываются давлением и резанием, льются и свариваются, подвергаются термической, термомеханической и химико-термической обработке.

Различные специальные виды обработки обеспечивают вязкость, упругость и твердость сталей, позволяют делать из них детали, вязкие в сердцевине и твердые снаружи, что резко увеличивает их износостойкость и надежность. Из углеродистых качественных конструкционных сталей производят прокат, поковки, калиброванную сталь, сталь серебрянку, сортовую сталь, штамповки и слитки.

Таблица 3. Основные свойства стали углеродистой качественной конструкционной

Марка	Механические свойства	Физические свойства	Технологические свойства
σт	σв	δ, %	ан Дж/см2	НВ	γ, г/см3	λ, Вт/(м ·°С)	α·106 ,1/°С	обрабаты- ваемость резанием	сварива- емость	интервал температур ковки,°С	пластичность при холодной обработке	*горяче- катаная **отож- женная
МПа
08	196	324	33	—	126	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
10	206	321	31	—	140	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
15	225	373	27	—	145	7,82	770	11,9	В	ВВ	800-1250	ВВ	*
20	245	412	25	—	159	7,82	770	11,1	В	ВВ	800-1280	В	*
25	274	451	23	88	166	7,82	732	11,1	В	ВВ	800-1280	В	*
30	294	490	21	78	175	7,817	732	12,6	В	В	800-1250	В	*
35	314	529	20	69	203	7,817	732	11,09	В	В	800-1250	В	*
40	321	568	19	59	183	7,815	596	12,4	В	У	800-1250	У	**
45	363	598	16	49	193	7,814	680	11,649	В	У	800-1250	У	**
50	373	627	14	38	203	7,811	680	12,0	У	У	800-1250	У	**
55	382	647	13	—	212	7,82	680	11,0	У	Н	800-1250	Н	**
60	402	676	12	—	224	7,80	680	11,1	У	Н	800-1240	Н	**
Примечание. Н — низкая, У — удовлетворительная, В — высокая, ВВ — весьма высокая.

Качественные конструкционные стали обладают более высокими механическими свойствами (ГОСТ 1050-88), чем стали обыкновенного качества, за счет меньшего содержания в них фосфора, серы и неметаллических включений. По видам обработки их делят на горячекатаную, кованую, калиброванную и серебрянку (со специальной отделкой поверхности).

Обозначение марки стали составляют из слова «Сталь» и двузначной цифры, которая указывает на среднее содержание углерода в сотых долях процента. Например, Сталь 25 содержит 0,25% углерода (допустимое количество углерода — 0,220,30 %), Сталь 60-0,60 % (допустимое количество -0,57-0,65%). Степень раскисления в марках спокойных сталей не отражается, а в марках полуспокойных и кипящих сталей, как и сталей обыкновенного качества, обозначается буквами «пс» и «кп» соответственно. В качественных конструкционных сталях всех марок допускается содержание серы не более 0,040% и фосфора — не более 0,035%.

Основные свойства углеродистой качественной конструкционной стали приведены в табл. 3, основное назначение — в табл. 4. Цвета маркировки приведены в табл. 5.

Таблица 4. Стали углеродистые качественные конструкционные, их основное назначение

Марка стали	Основное назначение
Сталь 08кп, 10	Детали, изготовляемые холодной штамповкой и холодной высадкой, трубки, прокладки, крепеж, колпачки. Цементируемые и цианируемые детали, не требующие высокой прочности сердцевины (втулки, валики, упоры, копиры, зубчатые колеса, фрикционные диски)
Сталь 15, 20	Малонагруженные детали (валики, пальцы, упоры, копиры, оси, шестерни). Тонкие детали, работающие на истирание, рычаги, крюки, траверсы, вкладыши, болты, стяжки и др.
Сталь 30, 35	Детали, испытывающие небольшие напряжения (оси, шпиндели, звездочки, тяги, траверсы, рычаги, диски, валы)
Сталь 40, 45	Детали, от которых требуется повышенная прочность (коленчатые валы, шатуны, зубчатые венцы, распределительные валы, маховики, зубчатые колеса, шпильки, храповики, плунжеры, шпиндели, фрикционные диски, оси, муфты, зубчатые рейки, прокатные валики и др.)
Сталь 50, 55	Зубчатые колеса, прокатные валики, штоки, бандажи, валы, эксцентрики, малонагруженные пружины и рессоры и др. Применяют после закалки с высоким отпуском и в нормализованном состоянии
Сталь 60	Детали с высокими прочностными и упругими свойствами (прокатные валки, эксцентрики, шпиндели, пружинные кольца, пружины и диски сцепления, пружины амортизаторов). Применяют после закалки или после нормализации (крупные детали)

Таблица 5. Цвета маркировки стали углеродистой качественной

Группа	Цвет краски
Сталь 08, 10, 15, 20	Белый
Сталь 25, 30, 35, 40	Белый и желтый
Сталь 45, 50, 55, 60	Белый и коричневый

Статьи

Сталь — деформируемый (ковкий) сплав железа с углеродом (до 2,14%) и другими элементами. Получают, главным образом, из смеси чугуна со стальным ломом в кислородных конвертерах, мартеновских печах и электропечах. Сплав железа с углеродом, содержащий более 2,14% углерода, называют чугуном.

99% всей стали — материал конструкционный в широком смысле слова: включая стали для строительных сооружений, деталей машин, упругих элементов, инструмента и для особых условий работы — теплостойкие, нержавеющие, и т.п. Его главные качества — прочность (способность выдерживать при работе достаточные напряжения), пластичность (способность выдерживать достаточные деформации без разрушения как при производстве конструкций, так в местах перегрузок при их эксплуатации), вязкость (способность поглощать работу внешних сил, препятствуя распространению трещин), упругость, твердость, усталость, трещиностойкость, хладостойкость, жаропрочность.

Для изготовления подшипников широко используют шарикоподшипниковые хромистые стали ШХ15 и ШХ15СГ. Шарикоподшипниковые стали обладают высокой твердостью, прочностью и контактной выносливостью.

Пружины, рессоры и другие упругие элементы работают в области упругой деформации материала. В то же время многие из них подвержены воздействию циклических нагрузок. Поэтому основные требования к пружинным сталям — это обеспечение высоких значений пределов упругости, текучести, выносливости, а также необходимой пластичности и сопротивления хрупкому разрушению (55С2, 60С2А, 50ХФА, 30Х13, 03Х12Н10Д2Т).

Высокопрочные стали имеют высокую прочность при достаточной пластичности (среднеуглеродистая легированная сталь 40ХН2МА), высокой конструктивной прочностью, малой чувствительностью к надрезам, высоким сопротивлением хрупкому разрушению, низким порогом хладноломкости, хорошей свариваемостью.

Классификация сталей и сплавов производится:

• по химическому составу;
• по структурному составу;
• по качеству (по способу производства и содержанию вредных примесей);
• по степени раскисления и характеру затвердевания металла в изложнице;
• по назначению.

Химический составПо химическому составу углеродистые стали делят в зависимости от содержания углерода на следующие группы:

• малоуглеродистые — менее 0,3% С;
• среднеуглеродистые — 0,3. 0,7% С;
• высокоуглеродистые — более 0,7 %С.

Структурный составЛегированные стали и сплавы делятся также на классы по структурному составу:

• в отожженном состоянии — доэвтектоидный, заэвтектоидный, ледебуритный (карбидный), ферритный, аустенитный;
• в нормализованном состоянии — перлитный, мартенситный и аутенитный.

К перлитному классу относят углеродистые и легированные стали с низким содержанием легирующих элементов, к мартенситному — с более высоким и к аустенитному — с высоким содержанием легирующих элементов.

Марки и характеристики машиностроительных конструкционных сплавов

Машиностроительные стали специального назначения могут иметь никелевую или железоникелевую основу. Кроме того, их подразделяют на следующие

• используемые для производства изделий методом литья;
• так называемые автоматные;
• отличающиеся повышенной износостойкостью;
• с повышенной коррозионной устойчивостью;
• шарикоподшипниковые;
• пружинные;
• отличающиеся повышенной жаростойкостью;
• криогенные, не теряющие своих качественных характеристик при воздействии низких температур;
• жаропрочные.

Марки автоматных сталей

Жаростойкие стальные сплавы, в химическом составе которых содержится незначительное количество кремния, могут успешно эксплуатироваться при температурах, достигающих 5500 Цельсия. Такие углеродистые стали, кроме своей жаростойкости, отличаются целым рядом значимых характеристик: они успешно эксплуатируются в окислительных и науглероживающих средах, не подвергаются газовой коррозии. Есть у них и серьезный недостаток, проявляющийся в том, что под воздействием значительных нагрузок они начинают проявлять ползучесть.

К наиболее популярным маркам таких сталей относятся 12Х17, 15Х28, 15Х6СМ, 20Х20Н14С2 и др. Они используются преимущественно для производства:

• емкостей, в которых выполняется цементация стальных деталей;
• деталей двигателей поршневого типа;
• трубных изделий различного назначения.

Свойства жаропрочных сталей

К группе криогенных сплавов, которые отличаются высокой вязкостью и пластичностью, могут относиться как низкоуглеродистые, так и высоколегированные стали. Что характерно, ползучесть таких сталей повышается не только при понижении температуры их эксплуатации, но и при выполнении термической обработки, которая заключается в нормализации и последующем отпуске. Маркировка конструкционных сплавов данного типа регламентируется требованиями соответствующего ГОСТа (5632).

Конструкционные углеродистые стали, относящиеся к категории жаропрочных, обладают повышенной ползучестью. Их отличает и такое качество, как высокая сопротивляемость химической коррозии. Эти углеродистые стали оптимально подходят для производства труб, деталей газовых и паровых турбин, работающих при температурах в интервале 400–6500 Цельсия. Наиболее востребованными марками являются 15ХМ, 15Х5М, 12Х18Н9Т, ХН70Ю и др.

Цельнокованый ротор турбины, произведенный из стали 25Х1М1ФА

Конструкционные углеродистые стали, относящиеся к категории коррозионностойких, отличаются тем, что в их составе содержится более 12,5% хрома. Именно данный элемент дает возможность успешно использовать их для производства изделий, которые испытывают воздействие агрессивных сред (трубы различного назначения, карбюраторные валы, лопатки паровых турбин и др.). Такие стали могут быть нескольких типов:

• с мартенситной структурой (30Х13, 12Х13, 20Х17Н2, 95Х18);
• с мартенситно-стареющей (09Х15Н8Ю, 10Х17Н13М3Т);
• с аустенитной и ферритной (12Х18Н10Т, 15Х28 и др.).

Чтобы изделия из конструкционных углеродистых сталей всех указанных выше типов хорошо сваривались, их необходимо подвергнуть отпуску. Примечательно, что, несмотря на значительные различия в своих качественных характеристиках, жаропрочные, жаростойкие и криогенные стали принадлежат к коррозионностойким сплавам.

Виды стали по назначению

Область применения стального сплава зависит от его состава и свойств. Есть универсальные материалы, используемые в разных отраслях промышленности, и узкоспециализированные – для конкретных задач.

По назначению выделяют три категории:

1. Конструкционные – рессорно-пружинные, улучшаемые, цементуемые или высокопрочные сплавы, которые применяются в строительстве, приборо-, машиностроении.

2. Инструментальные – углеродистые или легированные для изготовления измерительного, ударного, режущего инструмента; горячего, холодного штампования.

3. Специальные – коррозионностойкие, жаростойкие, жаропрочные, электротехнические (в основном, это качественные конструкционные стали с легирующими добавками).

Химический состав стали

В зависимости от химического состава углеродистые стали могут быть:

• низкоуглеродистыми. Углерод в составе сплава составляет не более 0,25%. Такие сплавы хорошо деформируются как в холодном, так и в горячем виде;
• среднеуглеродистыми. Доля углерода составляет порядка 0,3-0,6%. Эти составы отличает повышенная прочность, при хорошей пластичности и текучести;
• высокоуглеродистыми. Количество углерода варьирует от 0,6 до 1,4 %. Благодаря структуре, отличается повышенной плотностью и уникальными свойствами.

На однородность, хрупкость, прочность и вязкость сплава в большой степени влияет наличие в составе элементов, имеющих неметаллическую природу. Чтобы сделать структуру стали более мелкозернистой и уменьшить количество неметаллических примесей производят раскисление стали.

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

• низкоуглеродистые – содержание углерода менее 0,25%;
• среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
• высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.

Конструкционные стали в машиностроительной отрасли

Особенности химического состава позволяют выделить в конструкционных сталях, используемых для производства машиностроительной продукции, две большие группы:

• мало- и среднеуглеродистые;
• низко- и среднелегированные.

Состав и свойства углеродистых машиностроительных сталей

Углеродистые стали, используемые для производства различной продукции в машиностроительной отрасли, должны соответствовать целому ряду качественных и механических характеристик, к самым значимым из которых относятся:

• ударная вязкость;
• пластичность;
• прочность.

Структура большей части конструкционных углеродистых сталей, используемых для производства машиностроительной продукции, относится к доэвтектоидному перлитному типу. Наиболее популярными марками таких сталей являются 30Х2ГСН2ВМ, 30ХГСН2А, 40ХН2СМА, 25Х2ГНТРА и др. Чтобы увеличить вязкость углеродистых сплавов данного типа, в их состав вводят молибден и никель.

Сталь марки 25Х2ГНТА используется для изготовления болтов, балок и сосудов

На различные типы машиностроительные конструкционные стали подразделяют еще и в зависимости от того, подвергнуты ли упрочнению изделия, которые из них изготовлены. Так, различают изделия:

• не подвергавшиеся упрочнению;
• у которых упрочнению подвергнут только поверхностный слой;
• у которых упрочнению подвергнут весь объем металла.

Отдельные марки машиностроительных конструкционных сплавов (08кп, 15кп, Ст3 и др.), из которых изготавливается преимущественно листовой металл, не подвергаются никакой термической обработке. Поскольку такой листовой металл используется для производства различных изделий методом деформирования в холодном состоянии, к его пластичности предъявляются повышенные требования. Такую пластичность обеспечивает минимальное количество кремния и углерода. Кроме способности хорошо деформироваться в холодном состоянии, стали данных марок характеризуются и отличной свариваемостью.

Химический состав штамповых сталей

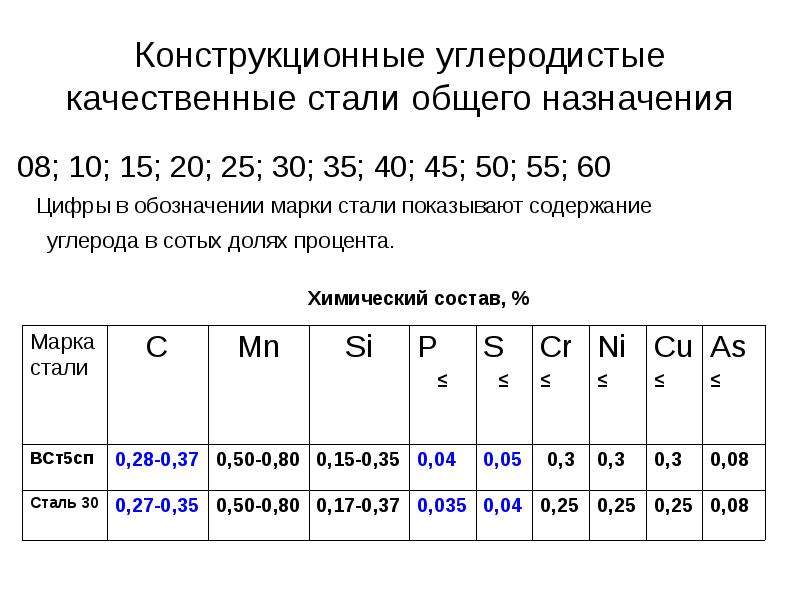

Конструкционные стальные сплавы, относящиеся к категории качественных, в обязательном порядке подвергаются термической обработке:

• закалке поверхностного слоя, после которой может быть проведен отпуск металла;
• закалке, выполняемой по стандартной технологии, после которой в обязательном порядке проводится процедура отпуска (сочетание данных типов термообработки металла дает хорошую свариваемость изделий из него);
• нормализации металла.

Конструкционная углеродистая сталь обычного качества

К этой группе относятся стали с наибольшим содержанием нерегламентированных примесей — газов, неметаллических включений, других металлов. В составе стали могут присутствовать в небольшом количестве, оговоренном в стандартах, такие элементы:

1. Фосфор и сера — наиболее вредоносные примеси. Они ухудшают механические свойства стали.
2. Кремний и марганец. В небольших количествах оказывают слабое влияние на свойства сталей, несколько улучшают свариваемость.
3. Прочие металлы — хром, медь, никель и т. д. Допустимое количество без влияния на свойства материала — 0,3%.

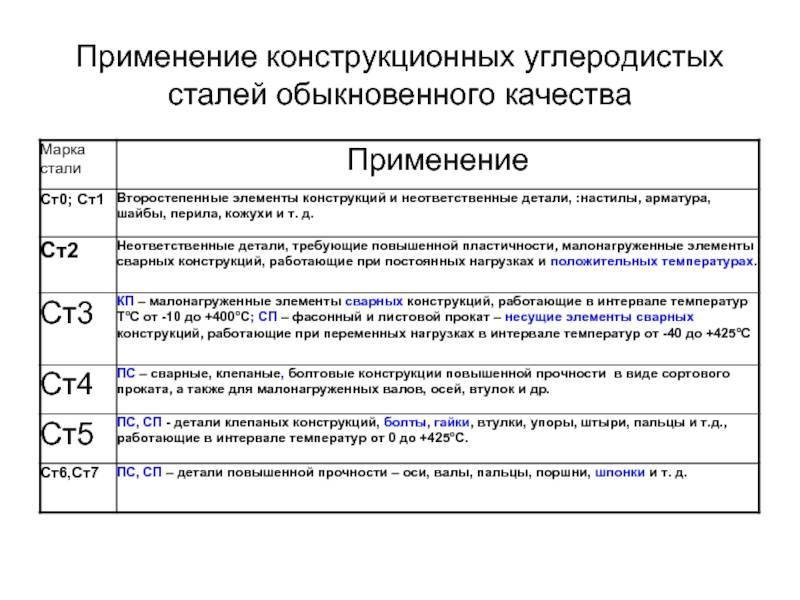

Стали обычного качества маркируется буквами Ст или ВСт, после которых следует однозначное число, указывающих на номер сплава, и способ раскисления — удаления из сплава кислорода. Примеры: Ст0, Ст5кп. Содержание углерода в этих сталях 0,06—0,65%. Увеличение количества углерода приводит к повышению твердости, но и увеличивает хрупкость. Стали с небольшим количеством углерода отличаются высокой пластичностью, что позволяет использовать их для производства проволоки при помощи протяжки. Остальные стали обрабатываются на начальном этапе прокаткой. Изделия из стали с содержанием углерода свыше 0,35% можно подвергать закалке.

Стали обычного качества характеризуются удовлетворительными механическими свойства в сочетании простотой обработки и низкой стоимостью. Поэтому они широко используются для создания неответственных конструкций со слабой нагрузкой. Основная часть металлоконструкций производится из сталей этой группы.
