Как пользоваться инструментом
Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.
За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.
Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.
Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.
Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.
Виды угольников
Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.
Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».
Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор. Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.
В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°. Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.
Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.
Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).
На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).
Использование угольника Свенсона
Компания Swanson создает строительный угольник в самых разнообразных единицах измерения:
Первый рассчитывается на применение в Америке. Для работы с инструментом в государствах постсоветского пространства и Европы нужно выбрать метрический угольник.
Главное назначение инструмента Свенсона — это разметка элементов из дерева каркасной крыши и деталей. 4-ре шкалы между собой связаны. Отложенный на первой наклонный угол стропильные системы относительно вертикали позволяет наметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к поверхности сбоку. При конструкции с прямыми углами это просто линия, проведенная по катету.

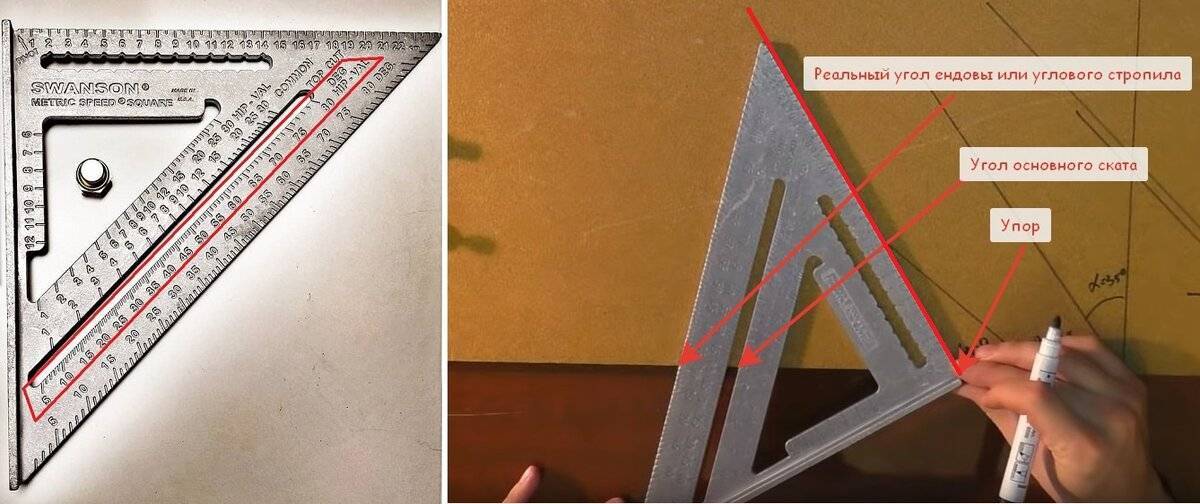

По второй шкале отмечаются ендовы и дополнительные стропильные системы. Наклонный угол их торцов всецело во власти от положения ключевых балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.
Разметку по 2 шкале разрешено делать исключительно для симметрично размещенных скатов крыш. Если наклонный угол у них различный, то разметка угольником Свенсона не выйдет.
Шкала 3 связана с 4, и две они базируются на величине наклона – соответствии длин катетов прямоугольного треугольника.
Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале устанавливается размер второго катета. Наклонный угол ключевого стропильные системы можно проверить по показанию на первой шкале.
Метрический строительный угольник Swanson предусматривает и возможность маркировки дополнительных стропильных ног и ендов по наклону. Для этого сделана 4 шкала. Наклонный угол самого бокового стропильные системы можно проверить по 3 шкале, а угол кровельного ската по 1.

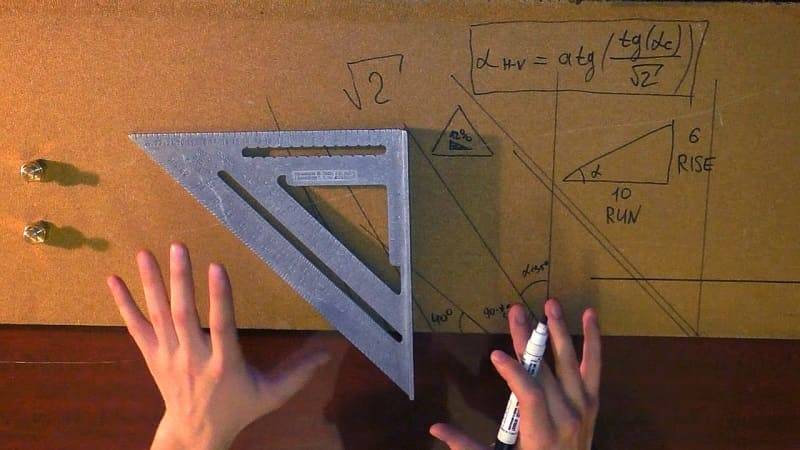

Зависимость 3 и 4 шкалы выражается через корень квадратный.
Угольник делает ряд функций и заменяет собой более обычные инструменты:
- угломер;
- угольник Magnusson;
- рейсмус;
- транспортир;
- уровень;
- струбцину;
- упор под инструмент.
Площадка под упор, выступает с 2 сторон, для симметричной маркировки.
Прикладуя Swenson угольник катетами, можно проверить точность выполнения прямого угла и наметить его. Нанесённая сантиметровая шкала дает возможность применять его как угольник Магнуссон для углов внутренних.
Проводить параллельные линии без рейсмуса, на совсем одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.
Можно определить любой угол в границах 90° и вычесть развернутый, перевернув угольник.
Самые большие размеры позволяет вымерять катет без подошвы. Он имеет деления как у обыкновенной рулетки.
Инструкция для угольника Свенсона
Описание угольника Свенсона
Сразу отметим, что приспособление является весьма специфическим, и может потребоваться далеко не всем.
Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:
- уровня;
- угольника;
- транспортира;
- угломера;
- разметочного инструмента;
- упора для электроинструмента и многого другого.
Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.
Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).
Такая конструкция устройства была придумана и использовалась довольно давно, многие из выполняемых им функций сегодня можно выполнять другими приспособлениями.
Многофункциональность угольника Свенсона
Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.
Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.
В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.
Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

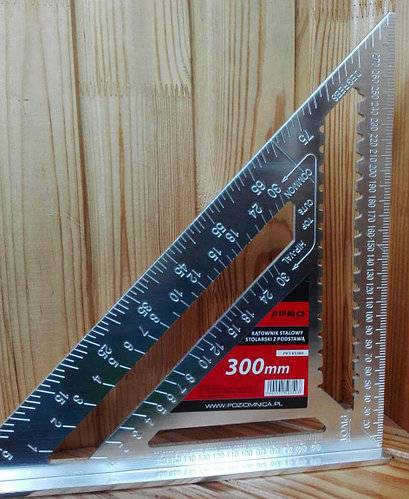

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.
Покупка на Алиэкспресс: обзор угольника Свенсона
Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.
На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?
Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.
Гипотенуза и катет прибора отфрезированы.
В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже.Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.
Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.
Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.
Что можно сказать о подошве изделия?
Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.
Нужна ли вам такая вещь?
Решить можете только вы сами.
Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.
Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.
Но необходимо заметить, что стоимость фирменного изделия в разы выше, чем у описанного здесь инструмента.
Как выбрать хороший строительный угольник?
Безусловно, угольник не может быть первым в списке необходимых измерительных инструментов, но и откладывать его приобретение в слишком долгий ящик тоже не стоит. Давайте разберемся, как не растеряться и выбрать в специализированном торговом центре то, что нужно, а не нечто с ближайшего стеллажа
Прежде всего, важно понимать масштабность предстоящих работ: для внутренней отделки вполне подойдет экземпляр средних размеров, а для поверки внешних крупных конструкций нужно выбрать модель помассивнее
Если в точности угольника вы уже убедились, то нелишним будет проверить и качество нанесения делений сантиметров и миллиметров, не сотрутся ли они после первого же применения. В принципе, на угольнике измерительную шкалу достаточно нанести только на одну сторону – основную рабочую, но, как признаются многие мастера, иногда бывает удобно, чтобы инструмент имел сразу две шкалы делений: и на ручке тоже.
Ручку зачастую изготавливают из другого материала, нежели основную часть. Деревянная ручка изначально лучше держится в руке. А вот в случае с пластиковыми или металлическими вариантами предпочтение следует отдать моделям с резиновыми вставками, не допускающими скольжения пальцев. Поэтому всё нужно лично попробовать и выбрать тот инструмент, который в руках будет держать удобно, тогда и точности работ будет проще добиться.
Ну, и совсем незаменимым помощником при самых разнообразных работах станет модель с ключевым элементом строительного уровня – т.е. оснащенная контрольной ампулой, с жидкостью и пузырьком воздуха, которые не позволяет допустить отклонений от горизонтали или вертикали. На первый взгляд это может показаться и излишеством, однако, при некоторых операциях в слесарно-столярном деле это может быть для вас неоценимым подспорьем. Ведь один инструмент гораздо легче держать в руках, чем управляться с двумя, а то и тремя сразу.
Особенности угольника Свенсона
Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.
Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.
Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.
Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.
Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.
https://youtube.com/watch?v=vY-TEwNyPt0
Инструкция для угольника Свенсона
Описание угольника Свенсона
Сразу напомним, что устройство считается очень нестандартным, и может понадобится далеко не каждому.
Угольник по типу Свенсона имеет специализированную подошву – двусторонний упор, который может применяться в качестве:
- уровня;
- угольника;
- транспортира;
- угломера;
- разметочного инструмента;
- упора для электрического инструмента и многого прочего.
Его удобно применять для установки стропильных ферм и в самых разных видах канадского строительства.Естественно, ничто не мешает применять его и для прочих потребностей.
К примеру, при сварке с его помощью можно ставить и фиксировать детали (в наборе со струбциной).
Эта конструкция устройства была придумана и применялась достаточно давно, большинство из исполняемых им функций сейчас можно исполнять иными устройствами.
Универсальность угольника Свенсона
Но особенный интерес прибора собственно в его универсальности, в соединении в одном предмете большинства необходимых функций.
Его некоторые показатели настроены собственно на классический размер досок, стереотипный для Америки. Однако угольник столярный не выделяется потрясающей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах выполнения.
Сейчас есть много разных вариантов выполнения этого инструмента, выделяющихся и применяемыми материалом, и размерами, и сопровождающими сопутствующими предметами.
Для конкретных вариантов работ комфортны, к примеру, изделия из пластика. Добавочные детали, например бобышки или рейка, ощутимо увеличивают его возможности. Правда, они подходят не ко всем моделям.
Обычным вариантом можно считать приспособление угольника Свенсона Swanson с дюймовой разметкой, но она не всем одинаково подходит. Есть модели и с метрическими показателями.
Приобретение на Алиэкспресс: обзор угольника Свенсона
Разные модели прибора имеет различное качество и функциональность, благодаря этому в таком случае мы будем рассматривать определенный вариант с Алиэкспресса.
На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?
Сделан он несколько грубо, зато надежно и прочно, толщина его подошвы приблизительно 5 мм, а пластины около данного показателя. Приспособление сделано штамповочным способом и окрашено краской в черный цвет. Материал схож на алюминиевый сплав.
Гипотенуза и катет прибора отфрезированы.
В материале выбиты нужные метки – цифры, деления и опасности. Они закрашены краской белого цвета, их глубина будет примерно половины миллиметра. Необычно выполненное изделие имеет более аккуратненькую разметку – четче и глубже. Краска на приборе удерживается отлично. Даже при если постучать по нему киянкой (для контроля) она не отваливается, изделие не изменяет свои начальные формы.
Но на полученном угольнике (новом!) есть места с уже немножко содранной краской. Может быть, она с самого начала была неодинаково нанесена.
Проведенное измерение прямого угла убедило в его точности. Проверка проводилась при помощи слесарного металлического устройства, и способом переворота угольника.
Что можно сказать о подошве изделия?
Она не считается очень ровной, в поверхность и угол ее не фрезеровали. В ней есть маленький прогиб, который, возможно, появился в результате штамповки. Он очень маленький, составляет не больше полмиллиметра. Зато нанесённая сантиметровая разметка поражает собственной точностью.
Необходима ли вам подобная вещь?
Решить можете только вы лично.
Это прочный столярный угольник Свенсона, имеющий плюс ко всему некоторые возможности и функции.
Приобретать такой аналог или неповторимый инструмент – дело хозяйское, преимущественно собственное.
Но cтоит заметить, что цена брендового изделия в несколько раз больше, чем у описанного тут инструмента.
Преимущества:
Угольник Swanson (Свансон) выполнен из алюминия, а точнее алюминиево-магниевого сплава. Именно благодаря магнию данный угольник обладает достаточной прочностью и жесткостью и не пачкается в руках.
Угольник легкий и им удобно работать в экстремальных условиях, в частности на стропилах.
Боковой упор и крупная разметка повышают точность и легкость разметки. Рекомендация Арсенал Мастера и покупателей Мастеров: чтобы метки на угольнике четче читались, рекомендуется залить разметку и цифры угольника яркой краской или прорисовать маркером.
Фрезерованная разметка никогда не сотрется и позволяет использовать угольник, как рейсмас и для направления электроинструмента (например погружной пилы).
Что у нас в корзинке?
В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.
Как пользоваться инструментом
В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом
При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами
Использование столярного инструмента
Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.
- Упереть базовую поверхность в доску.
- Выбрать нужный размер на вырезе вдоль второго катета.
- Вставить в него карандаш.
- Перемещать устройство вдоль торца, упирая его в доску.
В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.
Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.
Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.
Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.
Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.
Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.
Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.
Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.
Зачем нужны таблицы
Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.
В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.
Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.
Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.
Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.
В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.
Описание угольника Свенсона
Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:
- уровня;
- угольника;
- транспортира;
- угломера;
- разметочного инструмента;
- упора для электроинструмента и многого другого.
Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.
Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).
Многофункциональность угольника Свенсона
Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.
Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.
В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.
Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.
Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.
Покупка на Алиэкспресс: обзор угольника Свенсона
Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.
На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?
Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.
Гипотенуза и катет прибора отфрезированы.
В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.
Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.
Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.
Что можно сказать о подошве изделия?
Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.
Решить можете только вы сами.
Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.
Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.
Выбор инструмента или что надо учитывать при покупке угольников
Выбор инструмента требует особого подхода. И не имеет значения, какой тип этого прибора — ручной или электрический, измерительный или пневматический. Первоначально надо определиться с фронтом работ, которые планируется выполнять инструментом. На основании работ, которые планируется выполнять прибором, можно сделать вывод о необходимости приобретения угольника соответствующего класса точности. Если прибор нужен для высокоточных манипуляций, тогда выбираются изделия с 0 и 1 классом точности. Для работы с металлическими заготовками, древесиной и прочими материалами используются изделия со вторым классом точности.
Размер — здесь подразумевается длина сторон угольника. Чем длиннее профильные части, тем соответственно выше точность проводимых измерений. Однако покупать угольник с длинными основаниями не стоит, если прибор планируется использовать для работы с мелкими деталями
Для работы с керамической плиткой и прочими мелкими деталями достаточно инструментов, длина которых не превышает 30 см
Углы измерений — для разметки и проверки прямых углов, необходимо выбирать модели классического типа, которые оснащены неподвижными соединителями
Наличие разметки на основании — позволяет использовать инструмент не только для нанесения разметки прямых углов, но и осуществления соответствующих измерений
Качество фиксации — здесь важно проследить одну особенность, которая проявляется не только в длине профильных оснований, но и в толщине оснований. Чем длиннее основание, тем толще оно должно быть
Если длина линейки будет большой, но при этом основания тонкими, то здесь будут присутствовать большие значения погрешностей
Материал производства — самыми популярными являются металлические угольники, отличающиеся не только прочностью, но еще и высоким эксплуатационным ресурсом. Кроме того, металлическим угольником удобно работать, но далеко не во всех случаях. Именно поэтому в некоторых случаях рационально рассмотреть варианты пластиковых и деревянных угольников
Источники
- https://TechnoRama.ru/vidy-stali/ugolnik-eto.html
- https://stroyremobzor.ru/ugolnik-stolyarnyj-metallicheskij.html
- https://intehstroy-spb.ru/osnastka/vidy-stroitel-nyh-ugol-nikov-naznachenie-primenenie-i-vybor.html
- https://yanashla.com/luchshie-stroitelnye-ugolniki-i-linejki/
- https://vyborok.com/rejting-luchshih-ugolnikov/
- https://tokar.guru/metallicheskie-izdeliya/profili-ugolki-shvellery/ugolnik-slesarnyy-opisanie-primenenie-sovety-po-vyboru.html
- https://moy-instrument.ru/masteru/dlya-chego-prednaznachen-ugolnik.html
- https://wotakks.ru/stali/sdelaem-ugolok-dlya-stolyarnyh-rabot.html
- https://strojmontage.ru/instrumenty/ugol-nik-slesarnyy-opisanie-primenenie-sovety-po-vyboru.html
Как пользоваться инструментом
В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом
При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами
Использование столярного инструмента
Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.
- Упереть базовую поверхность в доску.
- Выбрать нужный размер на вырезе вдоль второго катета.
- Вставить в него карандаш.
- Перемещать устройство вдоль торца, упирая его в доску.
В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.
Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.
Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.
Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.
Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.
Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.
Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.
Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.
Зачем нужны таблицы
Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.
В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.
Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Как правильно выбирать угольник
Неограниченный выбор средств для измерения углов может ввести в заблуждение и привести к неправильному подбору некачественного инструмента.
Среди них:
Материалы изготовления. Подбирая приспособление можно найти стальные, деревянные, алюминиевые и пластмассовые модели.
Предназначение. Один из самых главным критериев, ведь некоторые угольники просто невозможно использовать в бытовой деятельности.
Функциональные и конструкционные особенности. Некоторые специальности обязывают к наличию особенных видов инструмента.
Габаритные размеры. Для эксплуатации малых предметов не нужно приобретать огромные разновидности.
Показатели массы
Не очень важный критерий, который иногда все-таки нужно брать во внимание. Тяжелые модели не будут деформироваться, а легкие проще применять.
