Чашечные системы и строительные вышки
Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.
Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.
Инструкция по сборке рамы на четырех ножках
Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.
Необходимые материалы и инструменты
- Доски толщиной 4-5 см. Стандартная длина — 6 м.
- Брус 10х10 и 5х5 см.
- Молоток.
- Пила по дереву.
- Гвозди или саморезы.
- Уровень.
- Рулетка.
Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.
Сборка каркаса
Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.
Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.
Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.
Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.
Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.
Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.
Укладка настила
Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.
Монтаж люков и лестниц
Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.
Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.
Типовые строительные леса из дерева – чертеж
Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.
Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

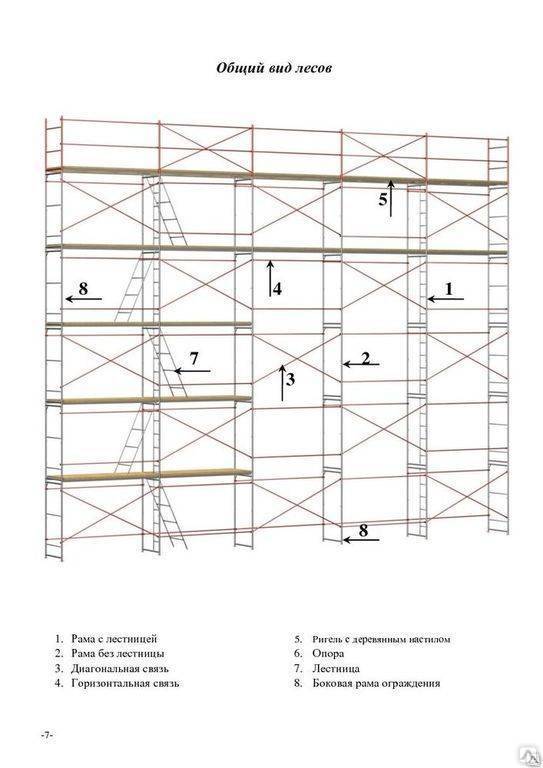

Из чего состоят строительные леса:
- Рамы (стойки + поперечины)
2. Горизонтальная связь
3. Диагональная связь
4. Вертикальные стяжки
5. Стабилизирующая опора
6. Отбортовочные доски
7. Настил
8. Подпятники из обрезков доски
Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.
Боковые рамы
Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.
Горизонтальные и диагональные связи
Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.
При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.
Стабилизирующие опоры
Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.
Отбортовочные доски
Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.
Настилы деревянные для строительных лесов
Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.
Ригели
При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.
Подпятники
Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.
Сборка хомутовых лесов
Перед сборкой рассчитывают фронт обслуживания, от которого зависит количество основных и доборных элементов. Сам процесс сборки начинается снизу, причём грунт в районе монтажа металлоконструкций должен быть очищен от строительного мусора. Строгое выравнивание поверхности необязательно, поскольку хомутовый способ крепления допускает некоторые неровности.
Последовательность установки следующая:
- На поверхность устанавливаются деревянные накладки, к которым крепятся башмаки.
- Производится монтаж стоек внешнего и внутреннего каркасов.
- В стенах готовят отверстия, и устанавливают анкера.
- На необходимой высоте монтируют поперечные внутренние связи и прикрепляют их к стене здания или сооружения.
- Устанавливают ригеля для опор первого монтажного яруса.
- Устанавливают настил первого яруса.
- Монтируют ригеля следующего яруса.
- Готовят отверстия под анкерное крепление элементов конструкции следующего яруса.
- Продолжают операции, начиная с четвёртого пункта.
В процессе производства монтажных работ можно пользоваться перекладками деревянного настила с одного этажа на другой, размечая места под установку люков. По окончательной готовности настилы фиксируют. Также в процессе сборки рекомендуется равномерно использовать основные и доборные стойки, учитывая, что при преобладании последних суммарная жёсткость конструкции снижается на 15…20%.
Некоторую особенность представляет собой монтаж хомутовых лесов по внешнему контуру стен. Здесь вместо жёстких хомутов используют поворотные, которыми скрепляют трубчатые конструкции в местах их поворота.
Из соображений безопасности запрещается производить монтаж очередного яруса без фиксации настилов и обустройства ригелей и люков на предыдущем ярусе. По завершении монтажа на торцы вертикальных трубчатых стоек надевают стальные заглушки, которые препятствуют прохождению влаги внутрь труб.
Виды лесов строительных
Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.
Клиновые
Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.
Фото клиновой замок
Рамные
Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

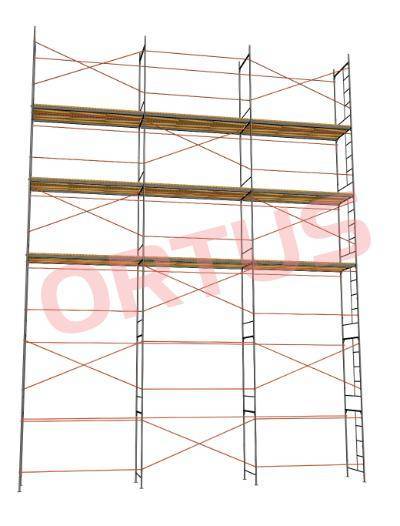

Фото рамные строительные леса
Штыревые
Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.
Фото штыревой фиксатор
Хомутовые
Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.
Фото хомут поворотный
Подвесные
Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.
Фото леса подвесные
Струнные
В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.
Фото леса струнные
Башенные леса (вышки-туры)
Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .
Леса-вышка и их особенность
Помимо вышеперечисленных видов следует еще отметить одну из разновидностей штыревых конструкций – вышка-тура. Ее «изюминка» в том, что составные элементы этого типа имеют более тонкие стенки и диаметр. Из-за отсутствия должной прочности применение ее возможно в небольших помещениях или при каких-либо работах на незначительной высоте. Размеры тоже имеют свои ограничения, и слишком большого «разгула фантазии» тут не наблюдается.
Вышка-тура для применения в небольших помещениях
Модели:
- ВМА-700П/4 (в высоту от 3 до 4 м, секционный размер 2 х 0,7 м);
- ВСРП-2500 «Атлант» (высота от 4,2 до 5,2 м, размер секции 1 х 2 м);
- ВСРП-2500 «Радиан» (высота 5–5,8 м, секция размером 1,2 х 0,9 м).
Диаметр труб, которые служат основой вышки, составляет 42 мм, а сами они изготовлены из стали либо из алюминия с порошковым напылением.
Вышка из алюминиевых труб с порошковым напылением
Множество вариантов строительных лесов дает возможность их подбора в соответствии с требованиями к производимым работам, принимая во внимание не только финансовую составляющую, но и такие факторы, как особенности местности, обрабатываемой поверхности, сроки производства работ и т. п. Для каждого случая есть свой тип конструкций
Для каждого случая есть свой тип конструкций.
Не стоит забывать, что применяются они там, где человеку затруднительно работать при высоте собственного роста, а любая небрежность грозит печальными последствиями. Поэтому будьте внимательны при сборке и демонтаже конструкций, не пренебрегайте правилами, советами инструкций и рекомендациями по технике безопасности, а перед работой не поленитесь лишний раз проверить прочность соединений и узлов.
Превосходства использования этой модели
Главные особенности, которыми обладают строительные леса:
- Удобная эксплуатация. Благодаря особенностям сборки рабочие фирмы смогут приложить максимальные усилия по выполнению заказа, ведь им не придется несколько раз выполнять сборку/разборку конструкции или перемещать ее на нужное место.
- Прочность. Отличное сырье, послужившее основой для выполненных комплектующих и высокое качество сборки – гарант того, что данное приобретение сможет эксплуатироваться еще много лет.
- Надежность. Приобретя эту модель, выполненную в соответствии со всеми ГОСТами и нормативами, вы получите уверенность, что сотрудники вашей фирмы находятся в безопасности.
Назначение и общее описание инвентарных лесов
Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

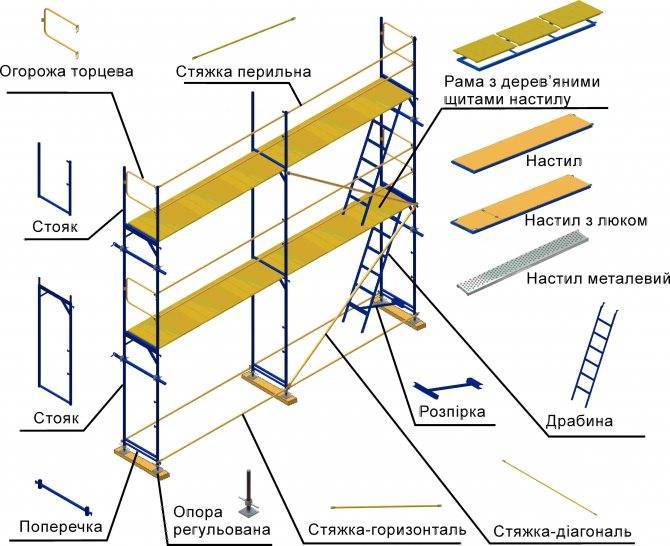

Конструкция строительных лесов
Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.
По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.
Наиболее важные правила установки рамных лесов
Порядок выравнивания конструкции
Установка должна начинаться с наиболее высокой точки при опущенных гайках регулирующихся подставок. Используя гайки, можно равнять уровни рамы. Если под лесами грунт, то под подставки необходимо подложить подкладки из дерева. На деревянных брусках должно стоять не меньше двух винтовых подставок (меньшее количество может привести к несчастному случаю).
Боковое выравнивание
Настила обеспечиваются отдельными поручнями и деревянными досками. Поручни крепятся к кассетам рам и блокируются клиньями. По сторонам поручни закрепляются посредством перильных хомутов. Доски по бортам устанавливаются на рамных закрепах. Длина досок должна быть на 0,2-0,4 метра больше, чем длина того поля, на котором они крепятся.
Леса с лицевой стороны
Обеспечение появляется при установке фронтального поручня. Фронтальные поручни устанавливаются ровным счетом наоборот, если сравнивать с монтажом к вертикальным рамам. Верхняя их часть должна находится на уровне 100 сантиметров от настила.
Увеличение жесткости
Верхняя часть вертикальной связи вкладывается в отверстие узловой пластины, нижняя — прикрепляется к раме вращающимся хомутом. По необходимости, на ярусах переводится вертикализация рам.
Высший уровень лесов
Для обеспечения монтируется фронтальная рама (в стороне лица конструкции) и стойки поручня по всей длине. Стойки гарантируют невозможность выпадения настил.
Основные виды анкеров. Анкеровка рамных лесов
Рамные леса анкеруются с помощью специализированных соединителей и крепятся соединениями трубчатого типа на уровне не выше настила к фасаду здания.
Данные соединители оснащаются крюками для зацепления лесов к стенам или какому-либо элементу здания. Анкерные соединители проходят через уши болтов центром крюка (около 5 сантиметров по верху соединительной трубы). Установка уха болта по горизонтали дает возможность сдать горизонтальные силы на здание.
Осуществление перехода в рамных лесах
Для того чтобы обеспечить максимально удобное передвижение внутри конструкции, настила создаются с лестницами и крышками. Большее удобство гарантируют лестничные клетки.
Охрана при работе на верхнем уровне
Осуществлять работу на верхнем ярусе можно только при установленных стойках защитной сетки и самой сетки. Если монтирована данная система, возможно сэкономить время на крепеже деревянных досок.
Вариант соединения рамных лесов
Если необходимо соединить поля лесов, скрепляются между собой внешние рамные трубы. Делается это при помощи хомутов. Трубы, которые будут соединены, становятся обеспечивающим поручнем для обоих полей. Оставшееся пространство перекрывается посредством накладывания новых настил или же досок, утяжеляя их на случай сильного ветра.
Проходы под лесами
При необходимости создания перехода строителей под рамными лесами монтируются переходные рамы. Они соединяются посредством горизонтальных связей. Соединение запрещено проводить над гайками стальных подставок. Наибольшая высота рамных лесов, которые возводятся с переходными рамами, — 34 метра.
Въезд под возведенными лесами (въезд в ворота)
Как изготавливаться проезд над лесами? Для этого понадобятся решетчатые фермы из стали, которые будут монтироваться с внешней стороны хомутами. Если переезд шире 3 метров, то необходима 66-сантиметровая выравнивающая рама.
Увеличение ширины лесов
С целью увеличения ширины основной рабочей поверхности с обеих сторон крепятся кронштейны. Для этого используются кронштейны шириной как 36, так и 73 сантиметра.
Создание защитной крыши
Защитная крыша создается из стальных кронштейнов шириной в 73 сантиметра, созданных с рамой, и крышечных кронштейнов (из настил). Каждая из рам, поддерживающих крышу, обязательно должна быть прикреплена к фасаду ремонтируемого здания.
Передвижные подмостки и вышки-туры
Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.
Основные параметры вышек-туров:
• максимальная высота вышек – до 22 метров;
• ширина 13, метра;
• рабочая площадка 2,2 кв2;
• длина 2,5 метра;
• максимальная нагрузка 200кг/м2.
Хранение и перемещение лесов
Составляющие лесов у производителей всегда упакованы. Размеры пакетов и их массу определяет заказчик по собственному желанию. Компания-производитель, как правило, предлагает своим клиентам паллеты, необходимые для перемещения рамных лесов на место стройки.
Модульный паллет дает возможность в сжатые сроки части лесов без нанесения повреждений. Применяются для этого и вилочные грузоподъемники платформенного типа, и подъемные краны.
На протяжении периода хранения элементов лесов стоит позаботиться об оптимальных условиях на складе и защите деревянных частей конструкции (бортовые доски и деревянные настила) от излишней влаги и других неблагоприятных условий, которые могут привести к гниению и разбуханию.
Технические характеристики хомутовых инвентарных лесов
Хомутовые леса марок ЛХ-30-Л и ЛХ-60 могут выдерживать до 200 кг/м², а их допустимая нагрузка в одном пролёте составляет 600 кг. Конструкции марок ЛХ-40-УС/ЛХ-80В и ЛХ-80-УС могут выдерживать до 250 кг/м², а допустимая нагрузка на пролёт равна 1000 кг. Леса марки ЛХ-30-Л можно монтировать вдоль стены с шагом опорных элементов равным 1,5-3 м, а модели марок ЛХ-60, ЛХ-40-УС/ЛХ-80В и ЛХ-80-УС могут устанавливаться с шагом стоек равным 1,5-2,5 м.
И ещё некоторые технические характеристики данных марок лесов:
| Модель | ЛХ-30-Л | ЛХ-60 | ЛХ-40-УС/ЛХ-80В | ЛХ-80-УС |
| Высота монтажа, см | 200-3000 | 200-6000 | 200-4000/8000 | 200-8000 |
| Глубина уровня, см | 100 | 100-150 | 100-180 | 100-180 |
| Габариты опорной стойки, см | 4,2х0,15 | 4,8х0,2 | 4,8х0,3 | 5,7х0,3 |
Характеристики
Среди основных характеристик являются линейные размеры трубчатых лесов и расчетная нагрузка на один квадратный метр. Разработчики при проектировании лесов опираются на технические условия изложенные в ГОСТ 27321-87, а иногда крупные предприятия сами разрабатывают технические условия на основе выше названного стандарта или коротко ТУ, по которым и работают. Отдельные модели данного оборудования могут иметь показатели высоты и нагрузки превышающие указанные. Габаритные размеры по высоте, стандарт до 100м Высота яруса 2м Размер между стойками вдоль лесов 2; 2,5; 3м Ширина прохода (размер между стойками перпендикулярно стене) от 1 до 1,65м Допустимая нагрузка стандарт от 50 до 500 кг/кв.м.

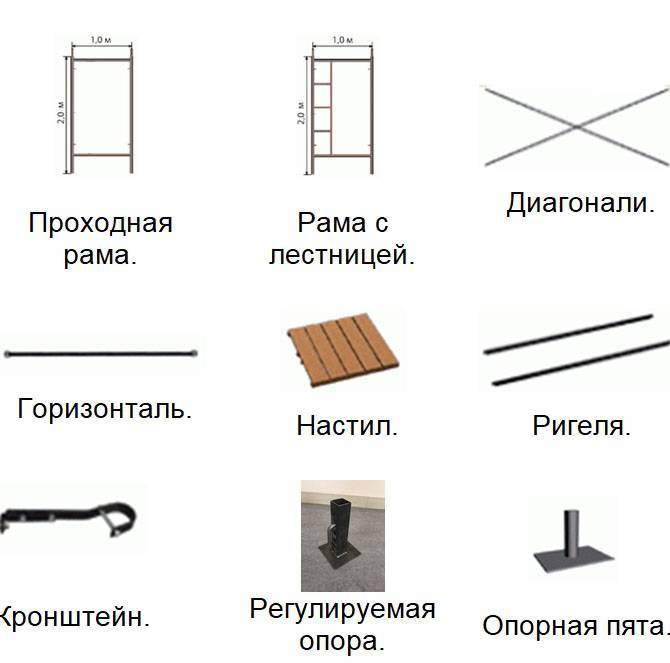

Комплектующие детали
Леса имеют примерно одинаковый набор деталей, большинство из которых делают из стальных труб, а вспомогательные из тонкостенных стальных трубок диаметром 25мм. При производстве детали подвергаются механической обработке, а соединение труб при формировании отдельных узлов и конструкций осуществляется электрической или газовой сваркой. В состав комплекта обычно входят следующие детали: стойки, связи, башмаки, ограждения, ригели, анкерные крепления, лестницы, щиты настила, узлы крепления (хомуты, клинья)

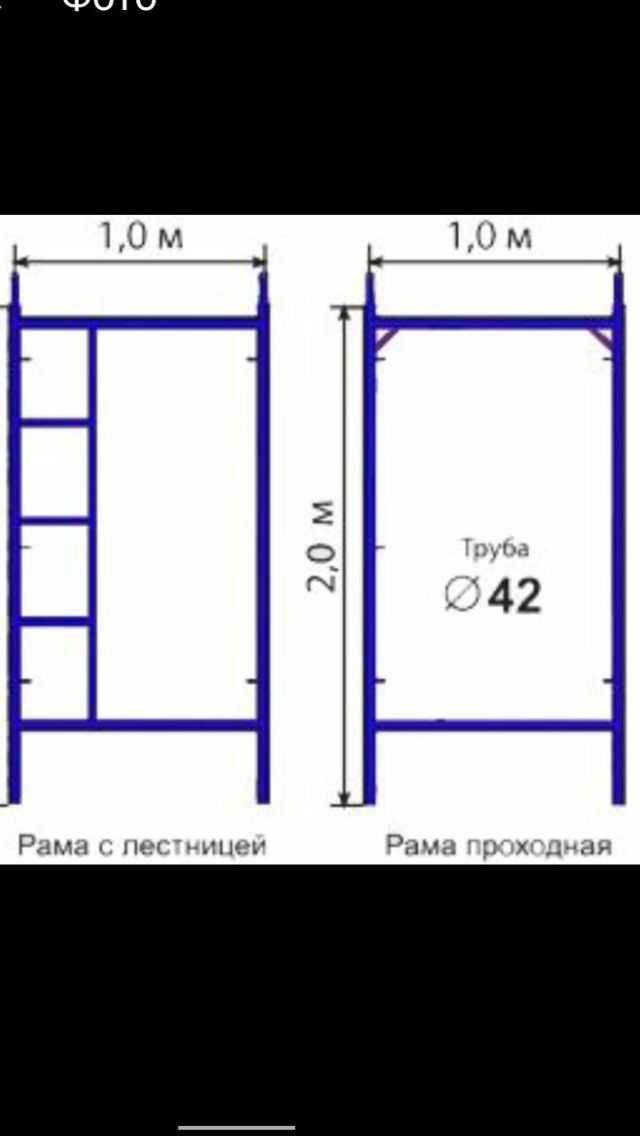

Эскиз рамы сваренной из труб
Фото комплекта деталей штыревых трубчатых лесов
Установка
Установка и монтаж всех типов трубчатых лесов одинаков и начинается с планировки площадки на которой их будут собирать. Под каждую стойку укладываются подкладочные доски и опорные башмаки в которые ставят опоры скрепляемые друг с другом горизонтальными и диагональными связями. Каждый ярус, начиная с первого, обустраивается деревянным настилом, а для подъема наверх устанавливаются между этажами лестницы с крючковыми захватами.
Схема установки трубчатых хомутовых лесов
