Шуруповерт Makita не работает 2 скорость

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

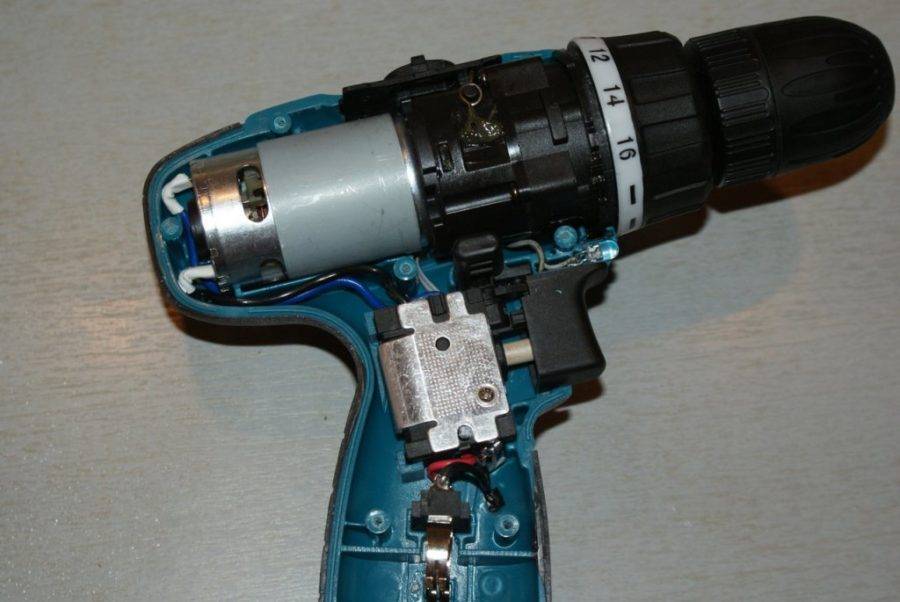

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и малость личного времени. Чтоб разобрать шуруповерт стопроцентно, требуется:

• открутить винты крепления корпуса;
• снять составной механизм кнопки запуска;
• снять электродвигатель вкупе с редуктором;
• отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта нужно раскрутить болты, соединяющие корпус, по другому поделить соединения корпуса на клеевой базе с помощью паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Если проход ремонта аккума требуется их смена на новые.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Недорогой ремонт электроинструмента Makita на профессиональном оборудовании!

Современный сервисный центр содержит штат квалифицированных специалистов, которые с помощью современного оборудования быстро и недорого проведут ремонт электроинструмента Makita любой сложности. Он всегда начинается с диагностики и она будет бесплатной для Вас в том случае, если ремонт продолжиться у нас. Это выгодное предложение, которым мы рекомендуем воспользоваться.

Нередки случаи, когда ремонт затягивается на долгие месяцы в связи с отсутствием нужных запчастей. У нас такого не случиться, ведь у нас есть свой склад, на котором мы поддерживаем в наличии наиболее востребованные запасные части. Благодаря такому подходу у нас возможен срочный ремонт, который занимает от 15 минут и проводится в Вашем присутствии, что позволяет лишний раз убедиться в его качестве.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка пуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная рукоятка ручки
• Мощный электродвигатель
• Металлический планетарный редуктор
• Кнопка плавного пуска
• Кнопка переключения реверса
• Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

ТОП-5 мощных аккумуляторных шуруповерта

КАЛИБР ДА-20

Недорогой, удобно лежит в руке, автономность. По сборке, лучше некоторых макит или метабо. Светодиодная подсветка, малошумный. Время зарядки аккумулятора: 1.5 ч. В комплекте 2 аккумулятора, биты, кейс.

СОЮЗ ДШС-3320ЛУ

Подсветка сверления, хватает мощности для большинства ремонтно-слесарных работ. Ударный механизм, регулировка усилия завертки. Узкий, быстрозажимной патрон, переключение скоростей, индикация заряда. Зарядное устройство, съемный аккумулятор, кейс.

Sturm! CD3220L

Металлический редуктор, соотношение цена и качество. Блокировка шпинделя, встроенная светодиодная подсветка. Компактный, легкий и удобный. Конусовидный патрон, эргономичная рукоять, блокировка кнопки включения. Защита от перегрузок, регулировка частоты вращения, зарядное устройство, кейс.

Hyundai A 2020Li

Компактный размер, работа с потолком, есть защита от перегрузок.  Можно переключать крутящий момент, есть режим сверления. Блокировка кнопки включения, импульсное зарядное устройство, кейс.

DEKO DKCD20FU-Li Li-Ion 2 А·ч 20 В х2 кейс набор

Небольшой шуруповерт, мощный, хорошего качества. Высокая емкость аккумулятора, наличие функции скорости вращения в зависимости от силы нажатия на курок. Долго держит батарею, заряжает за 1 час. В комплект входят универсальные резцы, фиксатор гнезд, деревообрабатывающие сверла и сверла для обработки камня. К этому можно добавить шестигранные ключи, магнитный держатель, зенковочная бита.

Частые неисправности

Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.

Электродвигатель

Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.

Повреждения электрической части

Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.

О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.

Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.

Разборка и ремонт редуктора

Узел разбирают на отдельные детали, далее:

• проверяют их целостность;
• продувают;
• смазывают;
• собирают обратно.

Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.

Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.

На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.

При окислении контактов кнопка перестает работать

Проблемы с кнопкой

При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.

Замена щеток

Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.

Зарядный блок

Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.

Быстрозажимной патрон

Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.

Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона

Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть

Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном

Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.

Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.

Топ-10 популярных шуруповертов

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Читать также: Сколько стоит шина на бензопилу штиль

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Подготовка шуруповерта к работе

Чтобы это устройство привести в рабочее состояние необходимо:

Вытащить его из кейса и осмотреть на предмет наличия видимых повреждений – трещин на корпусе и т.д. При их обнаружении пользоваться инструментом запрещено.

После осмотра пристыковать к нему аккумулятор, после чего убедиться, что заряда хватает для начала работ. Если АКБ медленно вращает шпиндель инструмента, нужно снять батарею и поставить на зарядку (о том, как нужно подзаряжать аккумуляторную батарею смотрите ниже), а вместо нее к инструменту присоединить другую батарею.

Убедившись, что аккумуляторная батарея набрала достаточный заряд, в шуруповерт устанавливается нужная насадка в зависимости от характера работы (закручивание саморезов или сверление,) и размера шурупов

Подробно об установке насадки мы расскажем дальше, а здесь акцентируем внимание на том, что для безопасности работ во время установки или замены насадки, аккумуляторную батарею нужно снять, чтобы случайно не включить шуруповерт

При помощи регуляторов на инструменте выбирается:

• режим работы – сверловка, работа с шурупами, в некоторых моделях есть еще ударный режим, например, у Bosch GSR 180-LI.
• скорость вращения насадки (если модель инструмента имеет несколько ступеней вращения, например Makita DF347DWE); направление вращения – для сверловки и закручивания саморезов по часовой стрелке, для выкручивания шурупов – против.

Если предстоит сверление на определенную глубину, то в моделях шуруповертов, где есть ограничители по глубине сверления, необходимо ее выставить.

Помните, что правильная подготовка инструмента – залог безопасности работы с ним.

Особенности зарядки аккумуляторов разных типов

Ниже представлены варианты зарядок для различных аккумуляторных батарей.

Никель-кадмиевые

У никель-кадмиевых (Ni-Cd) элементов питания довольно скоростной «эффект памяти». Это стоит учесть владельцам шуруповертов Bosch PSR. Поэтому разряжать их нужно до нуля. Иначе батареи быстро придут в негодность.

1. Прежде чем запустить процесс зарядки никель-кадмиевые элементы необходимо разрядить.
2. Подключить зарядник и дождаться его отключения, когда батарейка зарядится полностью. Индикатор на ЗУ даст об этом знать.
3. В некоторых случаях зарядка не рассчитана на автоотключение. Тогда нужно дождаться окончания зарядки и вручную отключить ЗУ.

Производители иногда позволяют себе лукавить. В среднем никель-кадмиевый элемент работает 500 часов. Но в инструкции к шуруповерту нередко можно увидеть цифру «1000». Следует знать, что такое время инструмент отработает только в условиях, близких к идеальным. К примеру, шуруповерт Vinzor стоимостью меньше 1200 рублей будет работать меньше 500 часов.

Никель-металлогидридные

У этих батарей тоже есть «эффект памяти», хотя и не такой сильный, как у кадмиевых. Никель-металлогидридные (Ni Mh) аккумуляторы перед зарядкой разряжаются до конца. Перед началом работы необходимо пять раз произвести зарядку и столько же раз разрядить.

Литий-ионные

Самый первый нетребовательный и популярный аккумулятор для шуруповерта. «Эффект памяти» отсутствует. Литий-ионные (Li Ion) элементы, новые или бывшие в работе, можно заряжать в любое время.

1. Полностью разряженными Li Ion лучше на зарядку не ставить. Желательно, чтобы остаток заряда составлял 20-40%.
2. Подходящая температура для зарядки должна быть от +10° до +15°. Так как литий-ионные батареи не боятся холода, работать шуруповертом можно при температуре до – 10 °С.

Литий-ионные батареи шуруповерта

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

• Не врубается шуруповерт. Здесь и так то что остается сделать нашему клиенту ясно. Начало всего необходимо оглядеть аккумулятор, а кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
• Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
• Не работает регулятор оборотов. Здесь обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Это интересно: Как правильно заряжать литий─полимерный аккумулятор?

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Ремонт зарядного устройства

Можно выделить несколько наиболее частых поломок зарядного устройства:

• сгорел предохранитель;
• преломление сетевого кабеля;
• оборванная первичная обмотка трансформатора;
• пробитые диоды.

Разобрав зарядное устройство инструмента, можно увидеть понижающий трансформатор и плату.  помощью сетевого провода напряжение проходит к первичной обмотке трансформатора. Термопредохранитель работает последовательно с сетевой обмоткой, в связи с чем происходит перегрев первым и предохранение обмотки от обрыва. Во время вторичной обмотки напряжение направляется на диодный мост. При пропущении тока зарядным устройством, около диодов возникает желтизна. Происходит перегрев обмоток трансформатора, диоды пробиваются.

1. Проведите замер с помощью мультиметра сопротивления на первичной обмотке. При его отсутствии — цепь может быть оборвана, в результате чего напряжение не доходит до первичной катушки. Предохранитель располагается под изоляцией трансформатора возле проводов, которые подключаются к сети. Далее требуется проверить его при помощи тестера.
2. Когда предохранитель целый, необходимо проверить сетевой провод. Как вариант, он может быть перебит.
3. При цельном сетевом проводе рекомендуется провести проверку обмотки. При имеющемся пробое, понадобится замена трансформатора.

Частые неисправности

Разобравшись в том, каким образом устроен современный аккумуляторный шуруповерт, можно смело двигаться дальше и рассмотреть, какие неполадки характерны для такого инструмента.

Если в какой-то миг вы заметили, что инструмент попросту не запускается, то, возможно, его поразила определенная неисправность. На практике дело обстоит так, что неработающий инструмент может быть таковым по двум основным причинам:

• поломки, при которых подобные устройства перестают работать, во многих случаях обусловлены проблемами, связанными с их электронной «начинкой»;
• многие поломки современных шуруповертов случаются из-за механических повреждений.

Если разбираться непосредственно в объективных причинах поломки таких инструментов, то можно выделить ряд характерных признаков:

• в какой-то момент техника перестает включаться;
• перестает нормально функционировать регулятор оборотов (он может и вовсе перестать работать);
• прекращает свою работу реверс.

Что касается механических проблем подобных устройств, тут часто имеет место значительный износ частей, находящихся во внутренней части инструмента. К примеру, от шуруповерта могут исходить характерные трещащие звуки механизма. В большинстве ситуаций сломанный шуруповерт начинает издавать необычные шумы в тех местах, где произошел серьезный износ втулки, или развалился подшипник. Довольно часто с указанными неполадками сталкиваются инструменты фирмы Hammer.

А также к самым распространенным проблемам шуруповертов можно отнести следующие неполадки:

неисправная работа аккумуляторной батареи (зарядное устройство может перестать ее заряжать, или устройство перестает держать зарядку);

сильный износ щеток, находящихся во внутренней части движка;

поломка пусковой кнопочки;

отсутствие реакции на включение и выключение устройства;

«неровная» работа с заметными сбоями.

Со всеми перечисленными поломками можно справиться своими силами, если у вас есть хотя бы минимальные навыки в таких делах. Тут надо иметь под рукой паяльные и измерительные приборы – они помогут решить многие проблемы шуруповертов. В ряде случаев не удастся избежать полной замены важных узлов, поскольку далеко не все запчасти продаются в магазинах по отдельности (к таким деталям относятся шестеренки, находящиеся во внутренней части инструмента).

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

• Повреждения подшипников или втулок.
• У шестеренок стерлись зубья.
• Искривление вала.
• Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.

Во время эксплуатации зубья муфт изнашиваются. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

Устройство шуруповерта Makita

Шуруповерт Makita представляет собой достаточно простую конструкцию, которая состоит из нескольких основных частей:

• аккумулятор;
• двигатель;
• редуктор;
• переключатель режимов.

В некоторых моделях могут быть добавлены дополнительные устройства, однако основные компоненты остаются неизменными.

Аккумулятор представляет собой полностью отсоединяемую часть, которая время от времени подзаряжается на специальной станции. Ее редко рассматривают . как непосредственный компонент инструмента. Хотя именно аккумулятор очень часто выходит из строя.

Внутри устройство шуруповерта Makita  довольно простое. От места присоединения аккумулятора провода идут на переключатель скоростей, а также саму кнопку запуска, от которой идут контакты к двигателю. Двигатель передней частью вставлен в редуктор, состоящий из целого набора шестеренок разной конфигурации. Состав набора зависит от количества скоростей или режимов работы шуруповерта. Режимы переключаются при помощи специального контроллера, который выведен наружу.

В редукторе шестеренки с внешними зубьями работают в тесной связи с сами корпусом, в котором расположены зубья изнутри. И если в некоторых частях зубья делаются из металла, то сам пластиковый корпус включает в себя пластиковые же зубья. Неудивительно, что такая конструкция с течением времени изнашивается и выходит из строя.
