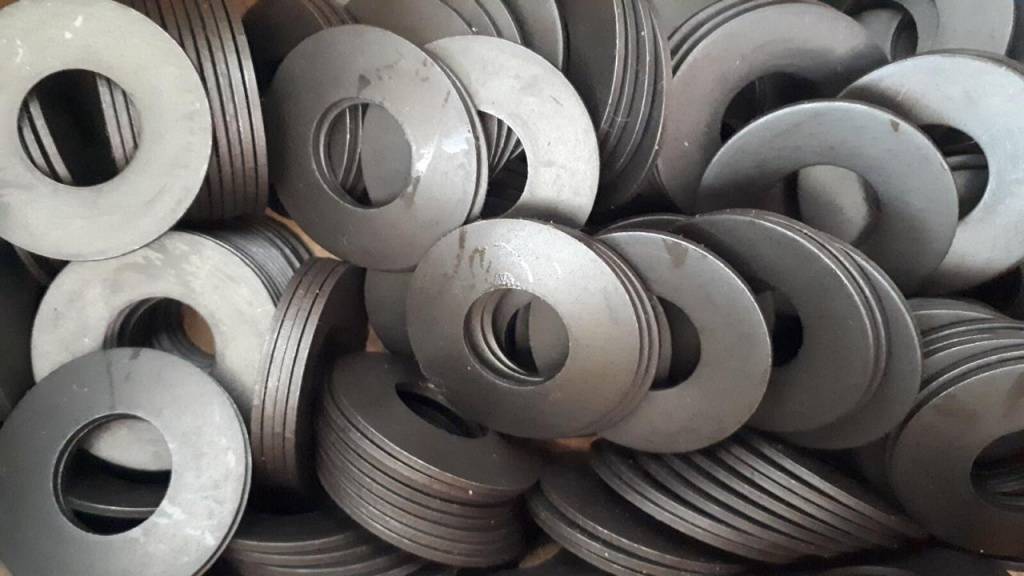

Тарельчатая пружина

Тарельчатая шайба в ассортименте

Размер	Вес	В упаковке шт.
6*3,2*0,3*0,45	0,05	1000
6,3*3,55*0,5*0,3	0,06	1000
8*3,2*0,3*0,55	0,1	1000
8*3,2*0,4*0,60	0,13	1000
8*3,2*0,5*0,70	0,15	1000
8*4,2*0,3*0,55	0,09	1000
8*4,2*0,4*0,60	0,11	1000
9*5,6*0,4*0,2	0,13	1000
10*3,2*0,4*0,70	0,22	1000
10*3,2*0,5*0,75	0,28	1000
10*4,2*0,4*0,70	0,2	1000
10*4,2*0,5*0,75	0,25	1000
10*4,2*0,6*0,85	0,3	1000
10*5,2*0,25*0,55	0,11	1000
10*5,2*0,4*0,70	0,18	500-1000
10*5,2*0,5*0,75	0,22	1000
12*4,2*0,4*0,80	0,31	1000
12*4,2*0,5*0,85	0,39	1000
12*4,2*0,6*1	0,47	1000
12*5,2*0,6*0,95	0,43	1000
12,5*5,2*0,5*0,85	0,36	1000
12,5*6,2*0,35	0,25	500-1000
12,5*6,2*0,5	0,36	1000
12,5*6,2*0,6*0,95	0,44	1000
12,5*6,2*0,7	0,52	1000
12,5*6,2*1*1,20	0,73	1000
14*7,2*0,35	0,31	500-1000
14*7,2*0,50	0,44	1000
14*7,2*0,8	0,71	1000
15*5,2*0,6*1,05	0,73	1000
15*8,2*0,5*1	0,49	1000
15*8,2*0,7*1,1	0,68	1000
15*8,2*0,8*1,2	0,78	1000
16*8,2*0,4	0,47	200-1000
16*8,2*0,6	0,7	1000
16*8,2*0,8	0,7	1000
16*8,2*0,9*1,25	1,05	1000
18*6,2*0,4*1	0,7	1000
18*6,2*0,5*1,1	0,88	1000
18*6,2*0,7*1,25	1,23	1000
18*6,2*0,8*1,3	1,41	1000
18*8,2*0,5	0,86	1000
18*8,2*0,7*1,25	1,11	1000
18*8,2*0,8*1,3	1,27	1000
18*8,2*1	1,71	1000
18*9,2*0,45	0,66	200-1000
18*9,2*0,7	1,03	1000
18*9,2*1	1,45	1000
20*8,2*0,6*1,3		1000
20*8,2*0,7*1,35		1000
20*8,2*0,8*1,4		1000
20*8,2*1*1,55		1000
20*10,2*0,5		100-1000
20*10,2*0,8*1,35		1000
20*10,2*1,1		1000
20*10,2*1,25*1,75		1000
20*10,2*1,5		1000
22,5*11,2*0,6*1,4		100-500
22,5*11,2*0,8*1,45		500-750
22,5*11,2*1*1,65		500
22,5*11,2*1,25*1,75		500
23*8,2*0,7*1,5		500
23*8,2*08*1,55		500
23*8,2*0,9*1,6		500
23*8,2*1*1,7		500
23*10,2*0,9*1,65		500
23*10,2*1		500
23*10,2*1,25		500
23*12,2*1*1,6		500
23*12,2*1,25*1,85		500
23*12,2*1,5*2		500
25*10,2*1*1,75		500
25*12,2*0,7*1,6		100-500
25*12,2*0,9*1,4		200-500
25*12,2*1		500
25*12,2*1,25*1,95		500
25*12,2*1,5*2,05		200
25*12,5*1,05*0,65		200
28*10,2*0,8*1,75		500
28*10,2*1*1,9		500
28*10,2*1,25*2,05		500
28*10,2*1,5*2,2		500
28*12,2*1*1,95		500
28*12,2*1,25*2,1		500
28*12,2*1,5*2,25		500
28*14,2*0,8		100-500
28*14,2*1*1,8		250-500
28*14,2*1,25		500
28*14,2*1,5*2,15		200
31,5*12,2*1,25*2,2		200
31,5*12,2*1,5*2,35		200
31,5*16,3*0,8*1,85		50-200
31,5*16,3*1,25*2,15		200
31,5*16,3*1,75*2,45		100-200
31,5*16,3*2*1,27		200
34*12,2*1		200
34*12,2*1,25		200
34*12,2*1,5		200
34*14,2*1,5		200
34*16,3*1,5*2,55		200
35,5*18,3*0,9		50-500
35,5*18,3*1,25		200-250
35,5*18,3*2*2,8		100-200
40*14,2*1,25		200
40*14,2*2		200
40*16,3*1,5		200
40*16,3*2*3,1		100
40*18,3*2		100
40*20,4*1		50-200
40*20,4*1,5		100-200
40*20,4*2*3,1		100
40*20,4*2,25		100
40*20,4*2,5		100
45*22,4*1,25		50-100
45*22,4*1,75*3,05		100-150
45*22,4*2,5		50
46*29,4*1,4*0,95		50
50*18,4*1,25*2,85		50
50*18,4*2*3,5		50
50*18,4*2,5*4,1		50
50*18,4*3*4,4		50
50*20,4*2,5*3,85		100
50*22,4*2,5		50
50*25,4*1,25*2,85		25-100
50*25,4*1,5*1,6		100
50*25,4*2*3,4		50-100
50*25,4*2,5*3,9		50
50*25,4*3		25
50*30*3*1		50-100
50*30*3*1		100
56*28,5*1,5		25-50
56*28,5*2		50-100
56*28,5*3		25
60*20,5*2		50
60*20,5*2,5		25
60*205*3*4,7		25
60*25,5*2,5*4,4		50
60*30,5*3		25
63*31*1,8*4,15		25-50
63*31*2,5*4,25		50
63*31*3,5*4,9		25
70*30,*2,5*4,9		50
70*30,5*3*5,1		25
70*35,5*3*5,1		25
70*35,5*4*5,8		25
70*40,5*4*5,6		25
70*40,5*5*6,2		20
71*36*2		50
71*36*2,5*4		25-50
71*36*4		25
80*31*2,5*5,3		25
80*31*3*5,5		25
80*31*4*6,1		25
80*36*3*5,7		25
80*36*4*6,2		25
80*41*2,25*5,2		25
80*41*3*5,3		25
80*41*4*6,2		25
80*41*5*6,7		20
90*46*2,5*5,7		25
90*46*3,5*6		25
90*46*5*7		20
100*41*4*7,2		25
100*41*5*7,75		20
100*51*2,7*6,2		25
100*51*3,5*6,3		25
100*51*5		20
100*51*6*8,2		20
100*60*7*2		25
110*60*7*2,5		20
112*57*3*6,9		10
112*57*4*7,2		10
112*57*6		10
125*64*3,5*8		1
125*64*5*8,5		1
125*64*8*10,6		1
125*71*8*10,4		1
140*72*3,8*8,7		1
140*72*5*9		1
140*72*8*11,5		1
160*82*4,3*9,9		1
160*82*6*10,5		1
180*92*4,8*11		1
180*92*6*11		1

Тарельчатая пружина и ее госстандартизация

Как и многие другие изделия, тарельчатая пружина изготавливается с учетом соблюдения определенных стандартов. Они обеспечивают:

1. Наличие требуемых свойств у всех изделий.
2. Стандартизацию классификации, которая упрощает процесс выбора.

Примером служит пружина din 2093. Этот немецкий стандарт получил весьма широкое распространение, так как деталь применяется в промышленности, в строительной сфере и производстве. Также есть пружина тарельчатая ГОСТ 3057, стандарт которой распространен на территории России.

Сегодня din 2093 пружина шайба тарельчатая применяется в случае, когда нужно обеспечить устойчивость соединения к высоким силовым нагрузкам при несущественных деформациях. При этом пружина тарельчатая din 2093 может изготавливаться при применении различных сплавов, зачастую используется рессорно-пружинная, так как она обладает всеми требующимися свойствами.

Принцип действия детали достаточно прост. Он заключается в использовании свойства определенных металлов, связанных к изменению своей формы и ее восстановления при воздействии силы. За счет этого шайба пружинная тарельчатая позволяет существенно повысить прочность соединения в случае, когда устройство принимать вибрационные нагрузки.

Тарельчатые пружины с наружными или внутренними прорезями

Упругая характеристика сила-деформация тарельчатых пружин с прорезями

Технические характеристики:

• Изготовление тарельчатых пружин с внутренними и наружными прорезями;
• Диапазон габаритных размеров: наружный диаметр от 20 до 300 мм;
• Изготовление тарельчатых пружин с внутренними и наружными прорезями по чертежам заказчика с заданными характеристиками сила-деформация;
• Повышенные требования к заданной нагрузке, допускам и долговечности пружин обеспечиваются за счет использования специальных процессов производства.

Специальные тарельчатые пружины

1. Упругая характеристика сила-деформация специальных тарельчатых пружин Упругая характеристика Сила (F) – Деформация (S)
2. ООО НПП «Сланцевский завод пружин», 2019
3. Специализированное предприятие по изготовлению пружин и упругих элементов
4. Продвижение сайта Braino

Центральный офис: г.Санкт-Петербург, ул. Ключевая, д.30, лит. А БЦ «The Office», офис 106 Тел/факс 8-800-555-03-32

• — для пружин с опорной плоскостью:
• — для пружин с радиусным скруглением кромок:

2. Сила пружин для максимальной деформации, Н:

— для пружин без опорной плоскости:

1. — для пружин с опорной плоскостью:
2. — для пружин с радиусным скруглением кромок:

3. Напряжение сжатия в кромке I:

— для пружин без опорной плоскости:

• — для пружин с опорной плоскостью:
• — для пружин с радиусным скруглением кромок:

4. Напряжение растяжения в кромке II:

— для пружин без опорной плоскости:

1. — для пружин с опорной плоскостью:
2. — для пружин с радиусным скруглением кромок:

5. Напряжение растяжения в кромке III:

— для пружин без опорной плоскости:

• — для пружин с опорной плоскостью:
• — для пружин с радиусным скруглением кромок:
• 6. Модуль упругости, МПа:
• 7. Предварительная деформация пружины, мм:
• 8. Рабочая деформация пружины, мм:
• Где параметры приведенные ниже берутся из справочных таблицтаблиц:
• максимальная деформация пружины, мм;
• t — толщина пружины, мм;
• D1 — наружний диаметр пружины, мм;
• D2 — внутренний диаметр пружины, мм;
• b — ширина опорной плоскости, мм.
• Где коэффициент А определяется по формуле:
• — для пружин без опорной плоскости:
• — для пружин с опорной плоскостью:
• — для пружин с радиусным скруглением кромок:
• Далее определяют жесткость пружины, Н/мм и массу пружины, кг.
• ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ (по ГОСТ 3057-90)

Тарельчатые пружины из .рессорно-пружинной стали работают при температуре от минус 60 до плюс 120°С. Стандарт не распространяется на пружины, предназначенные для работы в агрессивных или иных средах, когда необходимо применять специальные материалы. Основные параметры и размеры. По виду нагружения тарельчатые пружины подразделяют на классы, указанные в табл. 31.

По исполнению пружины подразделяют на типы: 1 — пружины с наклонными кромками; 2 — пружины с наклонными кромками и опорными плоскостями при толщине пружин более 1 мм; 3 — пружины с параллельными кромками по наружному и внутреннему диаметру; 4 — пружины с параллельными кромками по наружному и внутреннему диаметру и опорными плоскостями при толщине пружин более 1,0 мм.

Пружины типов 3 и 4 изготовляют только по согласованию с изготовителем.

  Органайзер из фанеры своими руками чертежи

1. 31. Вид нагружения и классы пружин
2. Выносливость в циклах N, не менее
3. Статическое и циклическое

По точности на контролируемые силы или деформации пружины подразделяют на группы: 1 — пружины с предельными отклонениями сил или деформаций ±5%.

Пружины первой группы точности изготовляют толщиной более 3 мм; 2 — пружины с предельными отклонениями сил или деформаций ±10%, Пружины второй группы точности изготовляют толщиной более 1 мм; 3 — пружины с предельными отклонениями сил или деформаций ± 20%. Пружины этой группы изготовляют любой толщины.

Основные параметры и размеры пружин приведены в табл. 32, 33. Критерий отказа пружины — разрушение. Критерий предельного состояния — возникновение остаточной деформации более 10%.

Изготовление пружин по индивидуальным чертежам заказчика — статьи компании «ЦентрМеталлТорг» — 3

Наша компания производит пружины по чертежам заказчика. Именно по ним наши мастера изготавливают пружины растяжения, сжатия, манжетные и фасонные изделия, изготовленные из пружинной проволоки. Готовые изделия на выходе полностью соответствуют всем техническим параметрам, которые указаны в чертежах заказчика.

Винтовые пружины

Тарельчатые пружины

Плоскоспиральные пружины

Оформите заказ на пружины онлайн

ФОСФАТИРОВАНИЕ Химическое оксидирование с промасливанием — защитное покрытие. Обеспечивает коррозионную стойкость поверхности, при периодическом возобновлении смазывающего вещества на поверхности;

ЦИНКОВАНИЕ Обеспечивает защиту от коррозии в специфических условиях;

КАДМИРОВАНИЕ Применяется для защиты от коррозии при контакте с морской водой и в условиях тропического климата.

При изготовлении пружин по чертежам заказчика наши специалисты выполняют следующие процедуры:

• во время общения с представителем фирмы, желающей приобрести у нас пружины, мы предлагаем осмотреть все имеющиеся модели на складе. Если там нет необходимого размера и конфигурации, мы просим предоставить свои параметры с учетом возможностей нашего технологического оборудования;
• после получения эскиза от клиента мастера производят расчет технических параметров изделий в нескольких вариантах;
• в случае одобрения одного из выбранных видов изделия заявка проходит этап утверждения и направляется в производственный цех;
• изготовление продукции в необходимом объеме осуществляется в самые короткие сроки с соблюдением регламента.

Как мы работаем

При обращении к нам, заказчик, при отсутствии необходимой пружины или фасонного изделия у нас на складе, может сделать заказ на изготовление изделия, указав необходимые ему параметры.

При необходимости наши мастера могут изготовить пружины по образцам или чертежам, в случае отсутствия последних, просто можно сообщить необходимые пожелания и технические характеристики, а наши специалисты сами произведут все необходимые расчеты.

Сообщить данную необходимую информацию, можно приехав к нам офис или заполнив форму заказа на нашем сайте. Чертежи мы принимаем на электронную почту.

После того, как наши опытные специалисты произведут все необходимые расчеты, наши менеджеры свяжутся с вами и предложат несколько вариантов, которые будут предполагать эксплуатацию готовых изделий в разных условиях и режимах. После выбора необходимо варианта, заказ утверждается и запускается в работу.

Наши специалисты и менеджеры всегда по максимуму прикладывают все усилия для выполнения пожеланий и требований наших клиентов, это касается не только производственных моментов, но и общей организации сотрудничества.

При организации процесса поставок уже готовой продукции мы всегда выдерживаем все указанные сроки и предлагаем нашим клиентам удобные условия и время. Наши постоянные клиенты имеет ряд определенных преимуществ, в том числе и гибкую систему скидок.

Приходите к нам и сами убедитесь в качестве нашей продукции и отличном сервисе. Мы всегда рады новым клиентам.

Описание пружин тарельчатых.

Данная разновидность пружин востребована в различных сферах производственной промышленности, в частности:

• военной;
• аэрокосмической;
• энергетической;
• нефтехимической;
• тяжелом машиностроении.

При их выборе приоритетное значение отдается соотношению параметров нагрузка-деформация.

Эти пружины называть по разному:

• шайба тарельчатая пружинная;
• пружина пластинчатая;
• пружина дисковая;
• плоская пружина;
• пружина прорезная;
• пружина шайба.

высоте пружины

Имеют они дисковую форму, позволяющую воспринимать сильные нагрузки при минимальных деформациях.

Это главная особенность данных пружин, обеспечивающих компактность и надежность узла, где они используются + малый ход.

Тарельчатые пружины отличаются по видам сборки в зависимости от расположения упругого элемента:

• параллельно;
• последовательно;
• параллельно-последовательно (комбинированный тип).

Если пластинчатая пружина состоит из однонаправленных частей, то ее называют пакетом либо набором. При соединении разнонаправленных элементов шайба тарельчатая получила название одиночной.

В первом случае упругость набора соответствует упругости любой составляющей пакета, а при разнонаправленности – эту величину определяют путем суммирования показателей упругости каждой отдельно взятой пружины.

Область использования

Рассматриваемое изделие получило очень большое распространение. Это связано со следующим:

1. Многие соединения отличаются невысокой стойкостью к вибрации. Собственно поэтому при соответствующем влиянии степень крепления значительно уменьшается.
2. Вибрация и перемененные нагрузки могут оказаться причиной раскручивания соединения. Часто при эксплуатировании самых разных механизмов появляется вибрационная нагрузка, которая создаёт очень большое количество проблем. Даже небольшое смещение 2-ух объектов по отношению друг к другу оказывается основой, по которой значительно уменьшается крепость, может происходить дефармация элементов крепежа.
3. Использование особенного сплава во время изготовления тарельчатой пружины позволяет возместить появляющиеся вибрации и переменные нагрузки. Благодаря этому значительно увеличивается степень надежность получаемого соединения.

Применяется тарельчатая пружина в машиностроительной и многих остальных областях. При этом необходимо отметить сравнительно доступную цену, благодаря чему имеется возможность создавать хорошие механизмы при самых небольших вложениях.

Важно провести грамотный выбор наиболее оптимального варианта выполнения тарельчатой пружины

При этом берутся во внимание следующие условия:

Пакет тарельчатых пружин подбирается на случай, когда во время установки одиночной не обеспечивается требуемый ход

По мимо этого, комбинирование рассматриваемого изделия вписываться в случае, когда одного не подойдет для нормальной практичности.
За счёт важного увеличения диаметрального размера уменьшается длина. Благодаря этому возникает возможность создания небольших механизмов.
При оказании циклической нагрузки лучше всего проводить последовательную сборку

За счёт последовательной сборки значительно увеличивается устойчивость к коррозии поверхности.

Установка тарельчатых пружин проходит при разработке самых разных устройств и механизмов. Примером можно назвать следующее:

Шарикоподшипниковые механизмы, которые могут использоваться для снижения степени трения поверхности. Подшипники сегодня ставятся при разработке самых разных устройств. Ключевое условие, предъявляемое в данном случае, состоит в точности расположения всех компонентов. По мимо этого, на момент эксплуатации может появляться вибрация и переменная нагрузка

При этом уделяют внимание тому, чтобы шарикоподшипники обладали необходимой устойчивостью к коррозии.
Тормозные устройства. Они часто ставятся на автомобилях и прочих транспортных средствах

На момент торможения есть вероятность также появления переменной нагрузки, которая оказывается основой вибрации и высокого износа.
Зажимные приборы, которые предназначаются для фиксирования деталей при их отделке и проведении другой работы. Довольно огромную популярность получили разные тиски и остальные такие механизмы. На момент эксплуатации может оказываться переменная нагрузка, которая оказывается основой снижения прочности соединения.
Подъемники. Они используются для транспортировки самых разных объектов. К аналогичным устройствам предъявляют очень большое количество требований, касающихся надежности. Собственно поэтому предпочтение отдают точным изделиям.

Необходимо помнить про то, что в продаже можно встретить самые разные варианты выполнения изделия. Обычные тарельчатые пружины ставятся при разработке систем безопасности лифтов. Большинство организаций проводят выпуск по частным чертежам, что дает возможность получить деталь со специальными рабочими характеристиками.

Использование рассматриваемого изделия помогает сэкономить монтажное пространство. При этом требуемые критерии достигаются при довольно небольшом объеме упругого элемента.

Напоследок напомним, что встречаются изделия с покрытием и без него. При этом ключевой состав отличается очень высокой стойкостью к влиянию внешней среды, переменным и регулярным нагрузкам.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Изготовление тарельчатых пружин по чертежам

Масса достоинств, присущих тарельчатым пружинам, делает их востребованной продукцией. Компания изготовит единичные экземпляры или серийные партии по чертежам заказчика любой сложности, толщины, с соблюдением действующих стандартов. Качество готовых комплектующих гарантируется строгим соблюдением технологического регламента, высокой квалификацией исполнителей. К готовым деталям прилагаем документы, подтверждающие их соответствие действующим требованиям:

• сертификат качества на заготовку;
• паспорт на готовое изделие.

Чтобы получить качественное изделие, необходимо правильно сформулировать технические условия, указав назначение, условия его эксплуатации. Соблюдение этих правил обеспечит качественное выполнение заказа, гарантирует долговечную и безотказную работу механизмов.

Как произвести расчет?

Прежде чем проводить производство следует уделить внимание расчету. Проводя расчет тарельчатых пружин следует учитывать нижеприведенные моменты:. Тарельчатые пружины могут применяться раздельно или в составе комплекта, который называется пакетом

Тарельчатые пружины могут применяться раздельно или в составе комплекта, который называется пакетом

Этот момент считается довольно важным, так как в сочетании рассматриваемое изделие проявляет несколько иные эксплуатационные характеристики. При цилинической нагрузке отдается предпочтение последовательной сборке, так как существенно снижается показатель контактной и фрикционной коррозии

При применении целого пакета уделяется внимание возможности перенапряжения пружины. Для снижения вероятности потери прочности проводится установка промежуточного упора

Количество пружин выбирается с учетом того, что нагрузка должна распределяться равномерно

Однако, за счет увеличения их количества повышается стоимость, может возникнуть трудность с размещением

Всегда уделяется внимание тому, какое именно материал используется при изготовлении подобной детали

Расчеты могут проводится самые различные. Чаще всего проводится определение нижеприведенной информации:

1. Сила пружины при воздействии рабочей деформации. При этом выделяют отдельные формулы для расчета варианта исполнения без опорной плоскости и с опорной, а также при радиусном закруглении кромок.
2. Также определяется показатель силы пружины при максимальной деформации. Она рассчитывается для каждого типа изделия отдельно.
3. Напряжение сжатия на кромке. Она может варьировать в достаточно большом диапазоне, рассчитывается для всех изделий.
4. Еще одним важным показателем можно назвать напряжение растяжения в кромке. Показатель измеряется в МПА.
5. Модуль упругости применяется при проведении всех расчетов, этот показатель стандартизирован.
6. Предварительная деформация пружины берется из определенного промежутка. Она может оказывать длительное воздействие на изделие.
7. Значение максимальной деформации и толщина пружины берется с табличной информации.
8. При расчетах применяется коэффициент Пуассона.
9. Ширина опорной плоскости указывается в справочной информации. Номинальное значение находится в пределах 0,5b.
10. Еще одним важным параметром можно назвать жесткость пружины. Это значение также определяется для каждого типа изделия.
11. Проводится также расчет массы. Это значение требуется в случае, когда тарельчатая пружины применяется в качестве части механизма.

Стоит учитывать, что многие расчеты проводятся исключительно при применении табличной информации. Именно поэтому требуются определенные справочники.

В последнее время большое распространение получили программы, при введении определенной информации которые самостоятельно проводят расчет. Их применение существенно упрощает поставленную задачу, снижает степень погрешности

Однако, как и в первом случае, достаточно важно правильно провести выбор переменных коэффициентов из рекомендуемого диапазона. Допущенные ошибки могут стать причиной того, что тарельчатая пружина не будет обладать требуемыми характеристиками

Применение тарельчатых пружин

Несмотря на относительную новизну, тарельчатые пружины успели найти широкую область применения в тяжелом машиностроении, нефтехимической отрасли, на транспорте и в энергетике, в военной промышленности, в сельском хозяйстве и в космосе. Основной особенностью тарельчатых пружин является их способность принимать на себя большие нагрузки, давая при этом низкую деформацию. Причем, работать они могут в ограниченном пространстве. Если типоразмер пружин подобран правильно, то в процессе эксплуатации они демонстрируют солидную долговечность и удерживают низкий коэффициент ползучести.

Свойства тарельчатых пружин, особенно соотношение «нагрузка/деформация», позволяют применять их при высокой статической нагрузке, для рассеивания энергии удара, замера усилия и амортизации движимой массы. Можно назвать ряд изделий, в которых используются дисковые пружины:

• Муфты предохранительные: пружины обеспечивают поверхностям, передающим крутящий момент, необходимый уровень сцепления. Регулировать давление помогают специальные регулировочные гайки. Передача крутящего момента прекращается, если допустимый предельный уровень нагрузки превышен.
• Муфты предохранительные фрикционные: компенсируют износ фрикционных накладок муфты, обеспечивая заданное давление на них и, соответственно, неизменную величину передаваемого крутящего момента.
• Быстродействующие запорные клапаны: гидравлическую нагрузку испытывают при нахождении клапана в открытом положении. Если возникает сбой, и гидравлическое давление неожиданно падает, освобожденная от нагрузки пружина мгновенно перекрывает клапан, прекращая поступление потока жидкости в систему. В запорных клапанах чаще используется набор тарельчатых пружин в комплекте с центральным шаровым клапаном.
• Компенсация люфта: при узловой сборке компенсируют геометрические допуски.
• Масляные фильтры отечественных авто: пружина обеспечивает необходимое прижимное усилие фильтрующего элемента к крышке масляного фильтра и препятствует попаданию неочищенного масла обратно в мотор.
• Разборные контактные соединения (токопроводящие): служат для стабилизации электрического сопротивления.
• Возвратные пружины поршней: после снятия нагрузки возвращает поршень гидравлической системы в первоначальное положение.
• Барабанные мельницы: пакеты тарельчатых пружин, установленные на болтах, обеспечивают эластичное крепление футеровок.

Тарельчатые пружины по стандарту DIN 2093

Что такое тарельчатая пружина? Основная характеристика таких пружин – это малая деформация при больших нагрузках. Пружина DIN 2093 представляет собой пологое коническое кольцо, которое подвергается в процессе работы осевым нагрузкам. Она может испытывать с зависимости от области применения статические или динамические нагрузки. Пружины различаются между собой по следующим параметрам: внутренний диаметр Di, внешний диаметр De, толщина материала t, длина без нагрузки Lo.

Производство пружин – это точный и высокотехнологичный процесс. Здесь малые ошибки могут приводить к браку, неточностям, к негативным последствиям при эксплуатации готовых конструкций

Когда вы подбираете пружины, нужно обращать внимание на их отделку. Наличие ржавлений, неровность поверхности пружин, дефекты стали, из которой делаются тарельчатые пружины DIN, приводят часто к быстрому разрушению пружин. Сегодня каждое предприятие беспокоится о своей репутации

Мы выпускаем тарельчатые пружины и другие виды пружин с учетом технологических требований, и качеству изготавливаемой продукции уделяем особое внимание. Предлагаемая нами к продаже тарельчатая пружина DIN 2093 отвечает стандартам ГОСТа 3057-90 (кроме международного стандарта DIN) и имеет свой паспорт качества

Сегодня каждое предприятие беспокоится о своей репутации

Мы выпускаем тарельчатые пружины и другие виды пружин с учетом технологических требований, и качеству изготавливаемой продукции уделяем особое внимание. Предлагаемая нами к продаже тарельчатая пружина DIN 2093 отвечает стандартам ГОСТа 3057-90 (кроме международного стандарта DIN) и имеет свой паспорт качества

Работоспособность пружины зависит от срока ее хранения. Материал пружин не может быть вечно упругим и прочным, поэтому срок хранения не может превышать 1 год. Покупая тарельчатые пружины DIN у нас, вы можете быть точно  уверены в качестве изделия, который будет служить вам долго

Важно приобретать товар, такой как пружина DIN 2093, у постоянных поставщиков, с кем вы сотрудничаете долгое время.  Большинство наших Заказчиков, сделав первый заказ, затем становятся постоянными клиентами

Сегодня технологический уровень предприятий России повышается, повышаются и требования к качеству комплектующих элементов. Иногда снабженцы сталкиваются с тем, что, задав запрос в поисковой системе «купить пружины», они не могут найти изделия, которые соответствуют стандартам DIN, нужного качества и определенного количества в срок. Наша компания поможет вам обойти данные трудности. Расположение компании в Санкт-Петербурге является одним из ее конкурентных преимуществ. Город находится, в виду своего географического положения, в своеобразном логистическом центре России, и поэтому сроки поставки у нас максимально сжатые из всех возможных вариантов.

Ассортимент плоских пружин

Каждый типоразмер пружин, согласно ГОСТ 3057-90 имееет свой номер, в зависимости от специальных параметров:

• сила;
• наружный и внутрениий диаметры;
• толщины пружины;
• максимальная деформация;
• высоты пружины;
• толщины с опорной плоскостью;
• сила деформации;
• масса.

Пружина типа 1

больших диаметров

Пружина типа 2

стали высокого

Пружина типа 3

допускается изготовление

Пружина типа 4

циклической нагрузки

Перечень номеров и серий пружин:

1. Тип 1 или 3 (номера с 1 по 274)
2. Тип 2 или 4 (номера с 301 по 529)
3. Ограниченного применения (номера с 600 по 724)
4. Ограниченной выносливости (номера с 850 по 975)
5. Серии MPT, MPTM DIN 2093
6. Из нержавеющей стали серии MPTN, MPMN
7. Низкого усилия серии MPT, MPTM
8. Серия MPTP DIN 2093
