Реле давления для компрессора. Подключение и настройка

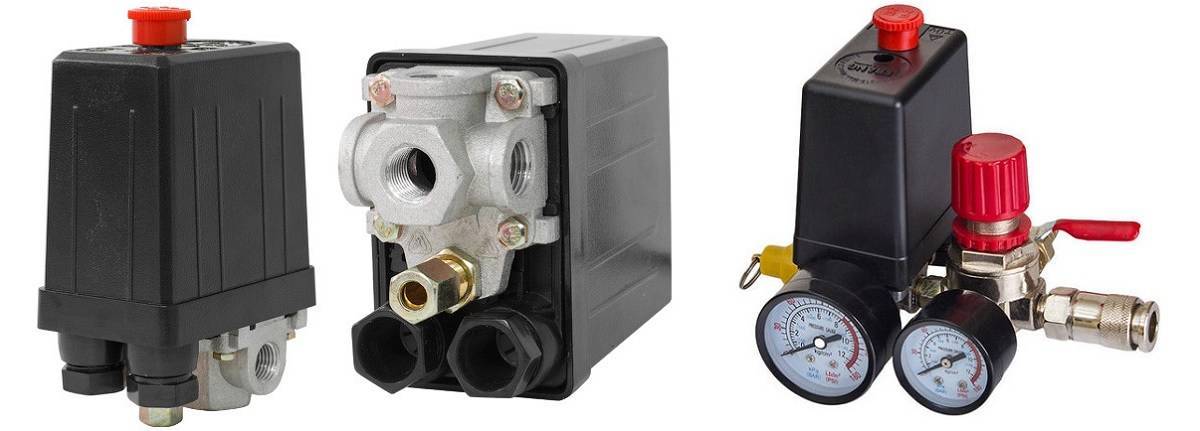

Схема подключения

Реле давления для компрессоров могут быть для разных схем подключений нагрузки. Для однофазного движка используют реле на 220 вольт, с двумя группами подключений. Если же имеем три фазы, то устанавливают устройство на 380 вольт, имеющее три электронных контакта для всех трех фаз. Для двигателя с тремя фазами не следует использовать реле к компрессору на 220 вольт, потому как одна фаза не сможет выключаться от нагрузки.

Также существуют реле всего на 12 вольт. Например, для компрессора для подкачки колес на 12В.

В комплект устройства могут входить дополнительные фланцы соединения. Обычно комплектуются не более тремя фланцами, с размером отверстия 1/4 дюйма. Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан.

Подключение реле давления

Установка реле

Обратимся к такому вопросу, как подключение и регулировка реле. Как подключить реле:

  1. Подсоединяем устройство к ресиверу через основной выход.
  2. При необходимости подключить манометр, если имеются фланцы.
  3. Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан.
  4. Каналы, которые не используются, обязательно закрываем заглушками.
  5. Подключить к контактам прессостата цепь регулирования электродвигателем.
  6. Потребляемый двигателем ток должен быть не выше напряжения контактов прессостата. Двигатели с небольшой мощностью можно установить напрямую, а при высокой мощности ставят необходимый магнитный пускатель.
  7. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов.

Отрегулировать реле компрессора следует под давлением, но при выключенном электропитании двигателя.

Заменяя или подключая реле, следует знать точное напряжение в сети: 220 или 380 вольт

Регулировка реле

Прессостат обычно продается уже настроенный и отрегулированный производителем, и не нуждается в дополнительных регулировках. Но иногда возникает необходимость сменить заводские настройки. Сперва следует узнать диапазон параметров компрессора. С помощью манометра определяют давление, при котором реле включает или отключает мотор.

После определения нужных значений компрессор отсоединяют от сети. Затем снимают крышку реле. Под ней имеется два болта чуть разных размеров. С помощью большего болта регулируют максимальное давление, когда двигатель следует отключить. Обычно его обозначают буквой Р и стрелкой с плюсом или минусом. Чтобы увеличить величину этого параметра, винт крутят к «плюсу», а для уменьшения – в сторону «минуса».

Регулировка реле давления

Меньшим винтом задают разность давлений включения и выключения. Обозначается символом «ΔΡ»и стрелкой. Обычно величину разности устанавливают в 1,5-2 бара. Чем больше этот показатель, тем реже реле включает двигатель, но при этом перепад давлений в системе увеличится.

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

  1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
  2. Резиновое кольцо.
  3. Пружина, которая надевается на направляющие выступа.
  4. Пробка, которая обеспечивает перекрытие механизма.
  5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
  6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

  1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
  2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
  3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

  1. Установить расположение соответствующих контактов с помощью прозвона цепи.
  2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
  3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
  4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
  5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор, приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Читать также: Мотор омывателя хонда срв

Именно это устройство регулирует давление воздуха в компрессоре

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Рабочая емкость

После набора оборотов емкость пуска уже будет не нужна, так как сопротивление движению станет незначительным. Для разряжения емкости ее укорачивают на сопротивление, через которое ток уже не пройдет. Для правильного выбора рабочей и пусковой емкости в первую очередь нужно учитывать, что рабочее конденсаторное напряжение должно существенно перекрывать 220 Вольт. Минимум оно должно составлять 400 В

Также нужно обратить внимание на провода, чтобы токи были предназначены для однофазной сети

При слишком малой рабочей емкости вал будет залипать, поэтому для него используется начальное ускорение.

Рабочая емкость также зависит от следующих факторов:

Еще эта емкость зависит и от нагрузки.

Как настроить компрессор на нужное давление?

Компрессоры поставляются с заводскими установками на включение и выключение. Как правило, изменить стандартные настройки покупатели решают по двум причинам.

Первое: такие изменения продиктованы техническими характеристиками подключенного инструмента.

Второе: желание сэкономить энергию и снизить нагрузку на пневмосистему.

Например, к системе подключается пневмоинструмент, у которого порог максимального давления ниже, чем выставлено на нагнетающем агрегате. Если не снизить уровень компрессии, инструмент выйдет из строя. Можно воспользоваться редукционным клапаном, отрегулировав степень сжатия подаваемого в пневматическую систему воздуха, но это будет полумера. Зачем заставлять компрессорную установку работать с усилием, нагнетая больше, чем нужно?

Другой случай: реле срабатывает при минимальной компрессии в 8 атмосфер, а подключенному пневмоинструменту для работы достаточно значения в 6 бар. Если настроить компрессор на более низкое давление, можно сэкономить до 10% электроэнергии. Снижается нагрузка на пневмосистему: трубы, шланги, фитинги, арматуру.

Как настроить прессостат компрессора?

Выполнение этой операции должно проводиться при заполненном ресивере, но выключенном питании. Следует включить компрессор, дождаться, пока сработает реле давления, и двигатель остановится. Фактические показания максимальной компрессии фиксируются по манометру. Затем следует отсечь подачу электричества.

Надо снять крышку прессостата. Он находится на ресивере или на подающей магистрали, обычно с красной или белой кнопкой «запуск компрессора». Коробочка из черного пластика. Под крышкой находится два винта (иногда – гайки). Больший винт (обозначен литерой P) регулирует максимальное давление, при котором двигатель отключается. Вращая винт в сторону значков «+» или «-», выставляют требуемое значение. Если установить слишком высокую степень сжатия, сработает предохранительный клапан.

Там же расположен винт меньшего размера (обозначен символами ΔP). Это регулировка разницы между максимальным и минимальным давлением (гистерезис). Для изменения значения нужно поворачивать винт в сторону значков «плюс» или «минус». На недорогих моделях эта функция может отсутствовать.

Некоторые производители оснащают реле третьим винтом. Он регулирует включение. Задает минимальное значение давления, на которое прессостат среагирует, запуская электродвигатель для нагнетания воздуха.

Стандартный гистерезис, на который производитель выставляет реле, – 2 бара. Не стоит сильно уменьшать это значение, иначе двигатель будет включаться слишком часто. Такой режим работы сокращает срок службы электрической системы компрессора. Если сделать разницу больше, мотор будет включаться реже, но увеличится перепад давления в пневмосистеме.

В ходе регулировки придется проверять результаты перенастройки опытным путем, включая компрессор. Не забывайте отключать подачу электричества перед каждой манипуляцией с реле давления. Это залог вашей безопасности. Дело в том, что контактор прессостата является размыкателем цепи электроснабжения двигателя, поэтому находится под напряжением.

Теги: как настроить компрессор на нужное давление, как настроить компрессор на автоматической, как настроить компрессор на автоматическое включение, как настроить прессостат компрессора

Чтобы сохранить рабочее состояние оборудования, необходимо поддерживать давление в системе газоснабжения, для чего используются специальные контролирующие приборы. Регулятор давления воздуха для компрессора с манометром поддерживает оптимальный режим системы в автоматическом режиме, при этом значение в емкости для хранения газа не изменяется.

Регулировка и пусконаладочный процесс компрессора

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Второй способ регулировки давления

Ещё один способ, который иногда гораздо удобнее и практичнее первого – регулировка через редуктор. Редуктор – это устройство, которое принимает в себя воздух уже в сжатом состоянии. Этот воздух необходимо передать на конечный аппарат.

Данные устройства, редукторы, имеют также регулирующий элемент в виде клапана. Диапазон управления давлением возможно контролировать, и зависят показатели от мощности и возможности компрессоров, которые соединены с редуктором.

Существуют специальные модели с функцией удобной подстройки подаваемого воздушного давления под каждый конкретный рабочий инструмент. Иногда такие аппараты даже имеют опцию, сбрасывающую избыток давления, лишая излишка и сохраняя безопасную бесперебойную работу любого подключаемого инструмента.

Принцип работы реле для компрессоров

С учетом величины давления в пневматической системе, реле размыкает или замыкает цепь напряжения, запуская, таким образом, компрессор при недостаточном давлении, и отключая при достижении заданного значения. Это обычный принцип работы, который основан на установке в схеме нормально замкнутого контура для управления электродвигателем.

Также бывают модели с обратным принципом работы, то есть, при достижении минимального показателя давления в схеме, реле будет отключать электрический двигатель, при максимальном – включать. Эта система собирается с нормально разомкнутым электрическим контуром.

Рабочей системой являются пружины с разным уровнем жесткости, реагирующими на изменение в системе воздушного давления. Во время работы сравниваются силы, которые появляются в результате силы упругой деформации пружин и давления сжатого установкой воздуха. Во время изменения давления включается пружинный механизм, и реле подключает или выключает электрическую цепь.

Комплектующие реле

Реле воздушного давления может быть дополнительно оборудовано:

  • Клапаном разгрузки, который располагается между обратным клапаном на компрессоре и камерой сжатия установки. Если двигатель останавливается, то срабатывает разгрузочный клапан и выводит лишнее давление из поршневого блока. При дальнейшем разгоне или запуске электродвигателя клапан закрывается создаваемым давлением, существенно облегчая этим запуск установки из отключенного положения. Также бывает клапан разгрузки с отложенным включением. Он помогает дополнительно двигателю во время запуска, оставаясь в открытом состоянии до достижения заданного параметра (примерно 2 атмосферы) в системе. Этого времени хватает, чтобы электродвигатель набрал максимальный крутящий момент и обороты.
  • Механическим переключателем. Необходим для включения и отключения функции автоматической работы системы. Переключатель, как правило, имеет два положения: «ВКЛ» и «ОТКЛ». В режиме «ВКЛ» компрессор автоматически подсоединяется к сети и выключается в соответствии с указанными параметрами минимального и максимального воздушного давления в системе. В положении «ОТКЛ» не подается питание на электрический привод.
  • Тепловым реле для защиты электрического двигателя. Оно ограничивает такой показатель, как сила подающегося тока, чтобы не допустить выгорание обмоток мотора. Необходимое значение силы тока можно установить при помощи специального регулятора. При превышении данного показателя двигатель будет срезу же отключен от сети.
  • Предохранительным клапаном. Это устройство защитит систему при неправильной работе реле. Когда давление увеличится выше допустимого показателя, а реле не включится, то срабатывает предохранительный клапан, он сбросит давление. Это даст возможность избежать нежелательных последствий и серьезных аварий в случае поломки схемы управления.

Назначение

После запуска двигателя компрессора в ресивере начинает повышаться давление.

Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю. Контролируя давление по манометру, выставить необходимые значения.

Другие названия — телепрессостат и прессостат. Для этого вам придётся: Отсоединить от контактов проводку; Перекусить трубки мотора, соединяющие его с другими деталями; Изображение 4 — перекусывание трубки мотора Открутить крепежные болты и вынуть из кожуха; Отсоединить реле, посредством выкручивания винтов; Изображение 5 — отсоединение реле Далее нужно измерить сопротивление между контактами; Приложив щупы тестера к выходным контактам, в норме вы должны получить ОМ в зависимости от модели двигателя и холодильника. Рабочая система — это пружины разного уровня жесткости, которые реагируют на изменение давления.

Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки. Виды прессостатных устройств Вариаций исполнения компрессорного блока автоматики всего две. С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Рекомендуем: Как починить воздушную проводку

Воздушный компрессор из автодеталей

Она является самым крупным поставщиком на территории СНГ. Схема автоматизированного управления электрокомпрессором Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Схема управления электроприводом пожарно-балластного насоса При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 реле ускорения. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха.

Обычно величину разности устанавливают в 1, бара. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.

Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. К тому же, в системе будет значительным и перепад давлений. Устанавливают контрольный манометр если в нём нет необходимости, то резьбовой вход также заглушают. Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50

Поломки реле: виды и способы устранения

Прессостаты, как и другие приборы, могут выходить из строя. Ремонт в большинстве случаев нецелесообразен, сразу делают замену износившихся, неисправных рабочих деталей на новые. В любом случае нужно сначала самостоятельно осмотреть систему, попытаться уяснить причину неисправности, по возможности принять меры.

Если сбои в функционировании системы вызывает сам прессостат, то единственным способом решения проблемы будет замена прибора. Можно чистить и менять контакты, но эти недешевые манипуляции не дадут нужных результатов.

Утечки воздуха из реле при включенном ресивере возникают по вине пускового клапана. В данном случае восстановление будет простым, быстрым и дешевым — достаточно поставить новую прокладку вместо износившейся старой.

Когда компрессор часто включается, следует проверить регулировочные болты — вероятно, они расшатались и/или сместились. Отдельно перепроверьте порог включения-отключения реле давления, выполните настройки согласно описанной в предыдущем разделе схеме.

Что делать для восстановления системы

Перечень мероприятий зависит от типа, сложности поломки. Самый трудный случай, когда компрессор не работает вообще. Первое, что нужно будет сделать, это проверить контакты на предмет оплавления, убедиться в отсутствии эрозии, которая появляется в результате электрических искр.

Группа контактов подгорает в результате электроискровой эрозии и размыкания контактов. Если найдете в продаже элементы, которые можно установить вместо старых, ремонт будет сравнительно простым и недорогим. Но сделать это возможно далеко не всегда, так как многие модификации сняты с производства.

Другие способы действий:

  • зачистить проблемные поверхности (эффекта хватит на 3 месяца и более);
  • установить новые контакты в зажимах клеммы.

Для установки новых клемм стравливают воздушные массы из ресивера, выключают эжекторное питание, снимают реле. Защитный корпус также демонтируют, проволоку, которая подведена к контактной группе, отсоединяют. Отверткой извлекают клемму со всеми контактами, высверливают горелые и просто вызывающие сомнения линии. Провод заменяют медной проволокой либо другим удобным способом. Проволоку оптимально подбирать под диаметр отверстия. Она должна погрузиться в гнездо посадки максимально плотно. После вставки элемента в отверстие делают обжим с двух сторон.

Те же действия повторяют с остальными обгоревшими участками. Когда сборка контактной группы будет завершена, ее устанавливают на старое место, закручивают прессостатную крышку.

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

  • Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
  • Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

Подборка компрессоров с реле давления

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.


Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

  • РДК – серия реле для компрессоров;
  • (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
  • (****) – тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P – 19 с;
  • (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
  • (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в следующей статье, с содержанием которой мы советуем ознакомиться.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.
