Техническая характеристика бензопилы эхо

Все мотопилы одинаково разные

Помните, что сегодня на рынке присутствует бензоинструмент, произведенный в разных странах. При этом не принята ни одна из существующих систем измерения мощности. Поэтому, учет силовой характеристики, измеренной по разным принципам (имеются в виду лошадиные силы и киловатты) будет целесообразен для корректного сравнения оборудования.

А вот что объединяет инструмент от разных производителей, так это:

• необходимость удаления масла и топливной смеси на период (более 3-х недель) хранения
• обязательная чистка рабочих элементов перед (6-8-ми часовым) простоем
• смазывание ведущей и ведомой звездочек (у большинства моделей)
• своевременная заточка цепи
• переворот шины после 4-5 заправок
• четкое следование рекомендациям производителя в приготовлении топливной смеси
• периодичная (по мере износа 2-6 цепей) замена шины и ведущей звездочки.

После ознакомления с общими конструктивно-техническими особенностями бензопилы, оправданно полезным станет изучение конкретных характеристик инструмента

Плюсы и минусы бензопилы Echo cs 3500/14

Эхо 3500, как и другие бензопилы имеет сильные и слабые стороны. Преимущества модели:

1. Хорошо сбалансированное качество и цена. Это один из наиболее важных критериев, по которому пользователи выбирают инструмент, поэтому Эхо пользуется популярностью уже многие годы.
2. Расширенная до двух лет гарантия производителя и сервисное обслуживание. Эхо – бренд который известен не только в нашей стране, поэтому производитель заботиться о репутации и поддерживает высокий уровень гарантийного и пост гарантийного сервиса.
3. Легкий запуск двигателя при температуре от -35 до +40.
4. Отсутствие дефицита запчастей и фирменных расходных материалов.

Пользователи оставляют о пиле Эхо в основном положительные отзывы. Пишут, что пила надежная, но немного капризная к обслуживанию, требует своевременного проведения ТО и чистки.

Отрицательных моментов, связанных с бензопилой Echo cs 3500, немного, но они есть

Самое важное, это чувствительность к качеству топливной смеси. Внутренние детали двигателя, при использовании некачественных масел или бензина быстро изнашиваются

Для российских пользователей это проблема, т.к. качество бензина на наших АЗС не всегда соответствует мировым стандартам.

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

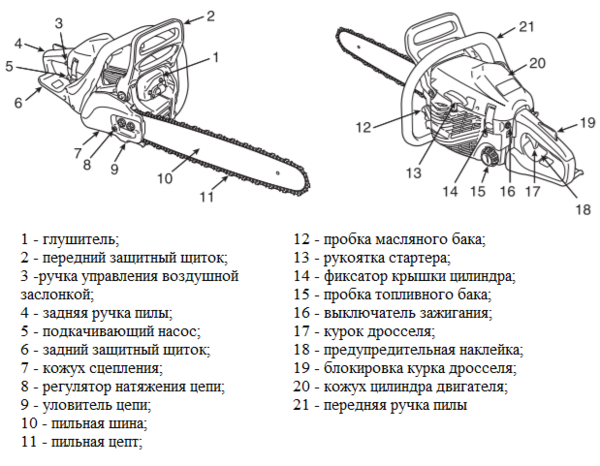

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

Обзор ECHO CS-353ES-14

Двигатель

Бензиновый двигатель имеет объём 34 куб. см., максимальная развиваемая мощность 2.1 л.с., что эквивалентно 1600 Вт. По мощности двигателя бензопилу можно отнести к полупрофессиональным моделям. Настройки карбюратора выставлены производителем, при необходимости их можно изменить с помощью двух регулировочных винтов.

Шина

Бензопила ECHO CS-353ES-14 комплектуется шиной длиной 35 см, цепь имеет шаг в 3/8 дюйма.

Особенности конструкции

Ёмкость топливного бака составляет 0.25 литра, масляный бак вмещает 0.26 литра, масло используется для смазки цепи во время пилки. Вес бензопилы составляет 4 кг.

Встроенный тормоз цепи повышает безопасность использования, при сильном (резко возникшем) сопротивлении вращение цепи останавливается.

Автор в разделах инструментов и транспорта. Специализируется на электрических и бытовых инструментах, личном транспорте и комплектующих. Работает с 2014 года.

Резюме

Принимая окончательное решение относительно одной из моделей, вы должны быть уверены в том, что все условия работы подходят к задачам. Ведь только в этом случае, можно рассчитывать на исключительно полную эффективность выбранной бензопилы.

Не нашли себя в рейтинге? Напишите нам →

	Системы отопления дома из бруса Как отопить деревянный дом? Какие системы подходят для этих целей лучше всего? Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций.
	Чертежи мангалов из кирпича и металла Изготовление любой конструкции, даже такой простой как мангал, должно вестись с учетом имеющихся чертежей. Можно взять готовые схемы, а можно запечатлеть на бумаге собственные мысли. В рамках нашей статьи мы приводим несколько чертежей простых кирпичных и металлических мангалов. При желании, вы всегда сможете модифицировать их и создать неповторимое изделие.
	Что лучше – брус или пеноблок? Из чего строить – пеноблоков или бруса? Когда бюджет не терпит ошибок, важны любые мелочи. Мы сопоставили основные характеристики этих совершенно разных строительных материалов только для того, чтобы вы самостоятельно приняли решение в пользу одного из них. Пусть и получилось сравнение сухого с теплым, но это реально может вам помочь выбрать!

Еще несколько отличительных особенностей

• «Легкий пуск» Бензиновые пилы ECHO  оборудованы праймером для подкачивания топлива и системой легкого запуска , именуемой «EZ-Start». Есть возможность регулировать подачу масла насосом, а сам насос изготовлен  из высокоуглеродистой стали. Многим известно, что у дешевых некачественных бензопил  нужно несколько раз тянуть ручку стартера, чтобы , наконец, запустить холодный двигатель. Понятно, что при этом детали системы запуска изнашиваются очень быстро. С целью предотвращения подобных казусов, у бензиновых пил ECHO установлена ручная помпа. Если нажать на нее два-три раза, то двигатель запускается моментально, с полуоборота.
• У всех бензопил ECHO  смазка режущей  цепи происходит автоматически.
• Специалисты фирмы ECHO применили эффективную систему амортизации. Если учесть еще и удобную ручку, то становится ясно, почему человек, работающий пилой ECHO, почти не чувствует нагрузки на плечи, спину и предплечья. Таким образом,  повышается производительность труда.
• Часто пилы, особенно бытовые, оснащены системой фронтальной натяжки пильной цепи. Это очень сложно и неудобно. У японских бензопил ECHO, для большего удобства использования, применяется эксклюзивное расположение механизма натяжки режущей цепи – сбоку. Такой профессиональный боковой натяжитель облегчает повседневную работу.
• Облегченное снятие крышки. Крышка цилиндра японских бензопил ECHO фиксируется пружинными зажимами из прочного пластика. Стоит лишь легко нажать на защелку – и крышка открывается. По сравнению с выкручиванием болтов и шурупов, как у других бензопил, это очень легко и просто. Незначительным движением руки вы получаете доступ к основным узлам цилиндро-поршневой группы, требующей регулярного ухода: очистки воздушного фильтра, замены свечей,  очистки ребер цилиндра.

Ознакомиться с подробными техническими характеристиками качественных  профессиональных бензопил ECHO  вы можете в интернет-гипермаркете садовой техники «С торгом» — официальном дилере японской компании ECHO.

Неисправности и ремонт бензопилы Echo CS 3500

С поломками цепного инструмента марки Echo чаще всего сталкиваются садоводы, которые заправляют его некачественной топливной смесью.

Результатом этому становятся следующие неисправности модели:

• потеря мощности и произвольное отключение двигателя – помочь решить эту проблему сможет очистка или замена топливного и воздушного фильтров, промывка топливных шлангов сжатым воздухом из баллона, а также настройка карбюратора бензопилы;
• заливание свечи – если заправлять пилу топливной смесью, в состав которой входит слишком большое количество моторного масла, то его излишки будут просачиваться из карбюратора на другие детали инструмента. Первой от этого страдает свеча. Масло на ней высыхает и, со временем, препятствует образованию искры. Чтобы возобновить работу бензопилы, нужно тщательно очистить свечу и просушить ее;
• отсутствие возможности запуска ДВС – причиной этой проблемы может стать разгерметизация топливной системы или нарушение зазора системы зажигания пилы Echo. Сначала оператор должен проверить состояние карбюратора и топливных трубок. Если они исправны, значит, потребуется отрегулировать зазор между маховиком и катушкой.

Каждую из неисправностей бензопилы Echo CS 3500 можно решить самостоятельно. Однако, если у оператора нет опыта или он не уверен в своих силах, то лучше обратится за помощью к специалистам.

Особенности бензопил Echo

Как было сказано выше, японцы заложили в основу производства продвинутые технологии и разумный расход материала. Возьмём резцы для примера: чаще всего они не сделаны из одного конкретного материала. Там, где нужна твёрдость и острое лезвие, будет углеродистый сплав, а там, где жёсткая опора — обычная легированная сталь или чугунная оболочка. Это позволит сохранить резец как можно дольше и предотвратит его вылет из цепи.

Такой маленький пример может предоставить картину о всех элементах бензопилы, так как вся конструкция устроена таким образом. Если бы она была собрана стандартным «кустарным» способом, её цена была бы в несколько раз выше.

Преимущества

• высокое качество материалов;
• долгий срок службы;
• широкий ассортимент продукции;
• доступные цены и большой диапазон ценовых предложений;
• маленькое количество подделок.

Недостатки

• большинство запчастей не заменяемы;
• заказать оригинал с завода можно только в ходе оптовой поставки (от 150 шт.);
• нестандартная конфигурация и дизайн, которая может сбить с толку рядового пользователя;
• большинство бензопил всё-таки дорогие;
• неэффективная система шумоподавления (бензопилы издают звуки громче 100 дБ).

Бензопила ECHO CS-270WES – заводские особенности

Этот бытовой бензоинструмент выделяется высоким уровнем защиты от механических ударов, воздействия коррозии и образования нагара. В базовой комплектации пилы предусмотрен тяговитый мотор, работающий на топливной смеси из моторного масла и 92-го бензина.

Двигатель бензопилы ECHO предварительно дополнен инновационной топливной системой и улучшенным заводским охлаждением. Центробежное штатное сцепление модели поддерживает непрерывную связь между ДВС и режущими органами, делая пилу максимально производительной при работе с любой древесиной.

Параметры:

• мощность силового агрегата – 1,24 л. с.;
• бак для горючего – 240 мл;
• бак для смазки режущей гарнитуры – 160 мл;
• шаг фирменной цепи – 3/8″.

Модель хорошо сбалансированная, что делает ее пригодной для удобной эксплуатации на высоте.

Недостатки

Судя по отзывам владельцев, существенных изъянов в конструкции пилы не обнаружено. Значительная часть отказов и неисправностей является следствием плохого обслуживания и неоправданной экономии на качестве топлива и смазочных материалов.

Многие пользователи сходятся во мнении, что для экономной, но полноценной смазки цепи лучше использовать несложную встроенную автоматику.

Несмотря на профессиональный статус, стоимость бензопилы Эхо 353ЕС варьируется в доступном ценовом диапазоне. В центральных регионах страны купить новый инструмент можно в среднем за 13800-14200 рублей.

Стоимость инструментов категории б.у. определяется техническим состоянием и уровнем износа. В информационном рекламном поле имеются предложения по продаже подержанных моделей стоимостью 6-8 и более тысяч рублей.

Значительную часть импорта бензопил бытового и профессионального класса составляет продукция ведущих зарубежных брендов. В перечне рейтинговых моделей — популярные бензопилы Makita EA3203S40B, Hitachi CS33EB, Husqvarna 135, Stihl MS 180 и ряд других идентичных по эксплуатационным параметрам разработок.

Пилы отечественного производства из ближнего зарубежья на рынке представлены доступной по стоимости продукцией брендов Зубр, Калибр, Энергомаш, Кедр и Партнер.

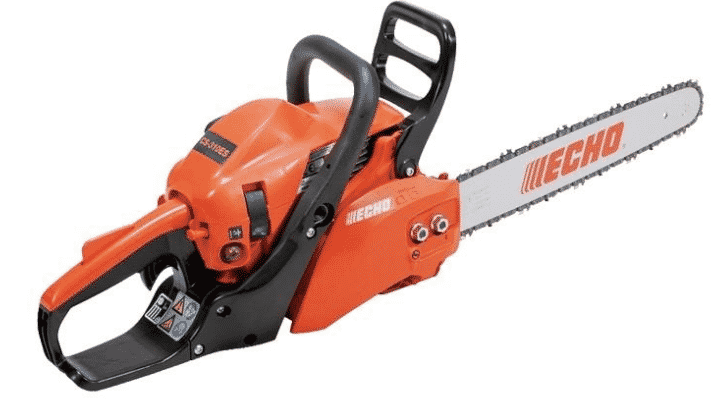

Бензопила ECHO CS-310ES – заводские преимущества

Модель в этом фирменном оснащении предназначена, главным образом, для уверенной эксплуатации на придомовом участке. Сравнительно небольшие размеры и довольно малый физический вес позволяют активно работать с садовым инструментом в тесных местах, без риска повреждения декоративных насаждений.

Облегчить запуск инструмента ECHO японскому производителю удалось благодаря фирменной технологии ES starter, направленной на безопасное включение двигателя при любых погодных условиях. Бренд дополнительно оборудовал пилу декомпрессионным клапаном, подкачивающий топливо в штатный хромированный цилиндр.

Параметры:

• мощность силового агрегата – 1,5 л. с.;
• бак для горючего – 250 мл;
• бак для смазки режущей гарнитуры – 260 мл;
• шаг фирменной цепи – 3/8″.

Бензопила ECHO в 310-ой заводской модификации демонстрирует низкое звуковое давление на оператора. Оно не превышает 105 дБ даже при работе мотора на повышенных оборотах.

Бензопила Echo CS-352ES – обзор инструмента

Эта цепная переносная пила хорошо подходит для начинающих садоводов. Модель выделяется хорошо продуманной конструкцией, удобным расположением рукояток, легкостью и скромным расходом топлива. Бензоинструмент быстро справляется с удалением диких кустарников, спиливанием небольших веток и поперечной распиловкой бревен, диаметром до 30 см.

В штатное оснащение пилы Echo входит надежный 1-цилиндровый ДВС, оборудованный кованым поршнем и цилиндром, внутренние стенки которого покрыты хромированным сплавом. За запуск ДВС отвечает вентилируемый ручной стартер с пружиной, обладающей пониженным сопротивление рукам оператора.

Пильные органы бензопилы представлены шиной и цепью, шагом 3/8 «. Смазка гарнитуры осуществляется в автоматическом режиме под контролем производительного масляного насоса. Для натяжения цепи в устройстве бензоинструмента предусмотрен отдельный винт.

Параметры этой бензопилы Echo включают:

• мощность ДВС– 1,78 л. с./1,31 кВт;
• объем цилиндра – 34 см3;
• топливный/масляный резервуар – 250/260 мл;
• длина шины – 30–35 см;
• уровень шума – 111 дБ.

Для безопасности оператора во время эксплуатации инструмента производитель оборудовал его эффективным инерционным тормозом.

Правила

При доставке Вам будут переданы все необходимые документы на покупку: товарный, кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, Вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных Вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельной графой.

Внимание! Просим Вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара Вам необходимо сообщить об этом нашему менеджеру

При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:

При необходимости инсталляции приобретаемого в нашем магазине товара Вам необходимо сообщить об этом нашему менеджеру. При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:

Служба доставки: 8 (495) 255-04-46 (многоканальный).  Электронная почта: info@profitehnika.ru

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна

Доступные регулировки

Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.

Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.

Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода

Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот

Бензопилы — конкуренты

У каждого серьёзного производителя в любой сфере есть конкуренты и соперники. Сфера деревообработки — не исключение! Ниже приведены несколько наиболее крупных конкурентов, которые сопоставимы с Echo по характеристикам:

• Stihl — немецкая фирма, которая так же занимает первые места в топах продаж. Находится на первом месте в списке конкурентов, так как имеет большой ассортимент продукции и продаётся почти в каждом магазине. Бренд раскручен и не нуждается в , хотя характеристики некоторых моделей и качество бюджетных бензопил весьма посредственные.
• Рысь — сильный конкурент из Белоруссии, который может похвастаться качеством и доступной ценой. Уступает только в мощности, хотя имеет профессиональные модели, которые с лёгкостью обходят любого представителя из списка.

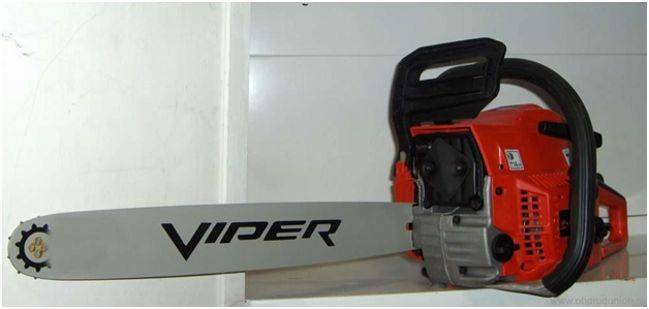

• Viper — американская фирма, которая производит удачные копии популярных моделей. Характеристики совпадают один в один, а цена ниже. Качество остаётся под вопросом, тем не менее, продукцию покупают, даже ввиду отсутствия рекламы.
• Husqvarna — шведская фирма, производящая качественный товар за большие деньги. Вполне может конкурировать с Echo, но не имеет такой яркой рекламы, ещё не наладила поставки в остальные страны мира и не производит большого количества «любительских» моделей, поэтому пока что известна только в узких профессиональных кругах.

Изучив торговые площадки и дискуссии на форумах, можно прийти к выводу, что отзывы в основной массе положительные. Как правило, хвалят вес (средний вес бензопилы Echo — 3 кг), скорость работы, долговечность. Ругают за сложные конструкции и отсутствие интуитивной системы управления (быстрый запуск, защита от аварии, прочее.) Вот некоторые из отзывов:

Виктор, 31 год:

Всем привет! Приобрёл пилу ECHO CS-260TES-10 для заготовки дров на отопительный период. По началу я думал, что продавец лукавил, ведь пила была очень лёгкая и никакой мощи она не внушала. Тем не менее, после пары часов работы я привык к ней и заметил, что практически вся работа, запланированная на день, выполнена на 2 часа раньше. Разрез ровный и без засечек, отслоений и соскоков нет. Очень и очень неплохо. Брал новую в магазине. денег не жалел, так как планирую передавать следующим поколениям, как память и качественный инструмент.

Олег, 40 лет:

Доброго времени суток, гости форума! Создаю ветку с целью расставить все точки над «и». Купил модель ECHO CS-510-15 на рынке. То ли новая, то ли б/у, не ясно. Цена почти как у новой. Принёс в гараж, распаковал, посмотрел пару минут, запаковал назад. Ничего не понятно (раньше была пила SHTIL с одним рычагом — вот там всё просто ? ). Через пару месяцев начался сезон рабочий, пришлось осваивать бензопилу. С горем пополам запустил, начал работать. Скажу, что навороченная конструкция полностью оправдывает результат — работается легко и быстро, в руке сидит как влитая. Пользуюсь уже 3 года, полёт нормальный, всем советую.
