Торцовочная пила из дисковой своими руками: пошаговая инструкция изготовления торцовки, вариант самоделки с протяжкой и угломером

Руководство по самостоятельному изготовлению торцовочной пилы

Торцовочная пила, сделанная своими руками, зачастую не уступает заводской. Изготовление с чертежами такого агрегата вы можете посмотреть ниже. Устройство подобных пил похоже на дисковые. Их преимущества – ограниченная масса и габариты. Ввиду этого их применяют не только в гаражах, но и на стройплощадках. Инструмент нужен для одной цели — резка торцов досок под разными углами. Благодаря тому, что во время работы деталь закреплена, срез выходит ровным.

Люди, которые имеют дело с деревообработкой, отдают предпочтение самодельному агрегату. Пилы, выполненные собственноручно, по своим чертежам, можно использовать длительное время. Агрегат представляет собой дисковую пилу, устройство которой дает возможность лучше делать распил под углом большинства материалов, включая металлы. Сделав торцовку собственноручно, можно сэкономить финансы.

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с жестко и неподвижно закрепленной станиной, которая выполняется из пиломатериалов или сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С одинаковым успехом такой станок справиться с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

Сегодня в продаже можно подобрать различные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощностью электропривода, своей конструкцией, предназначением и рядом других характеристик. Простейшие модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать самостоятельно.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

Пилы торцовочные оснащаются тремя видами двигателей:

асинхронными;
коллекторными;
вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

для обеспечения плавного пуска двигателя;
для его торможения при отключении мотора;
для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

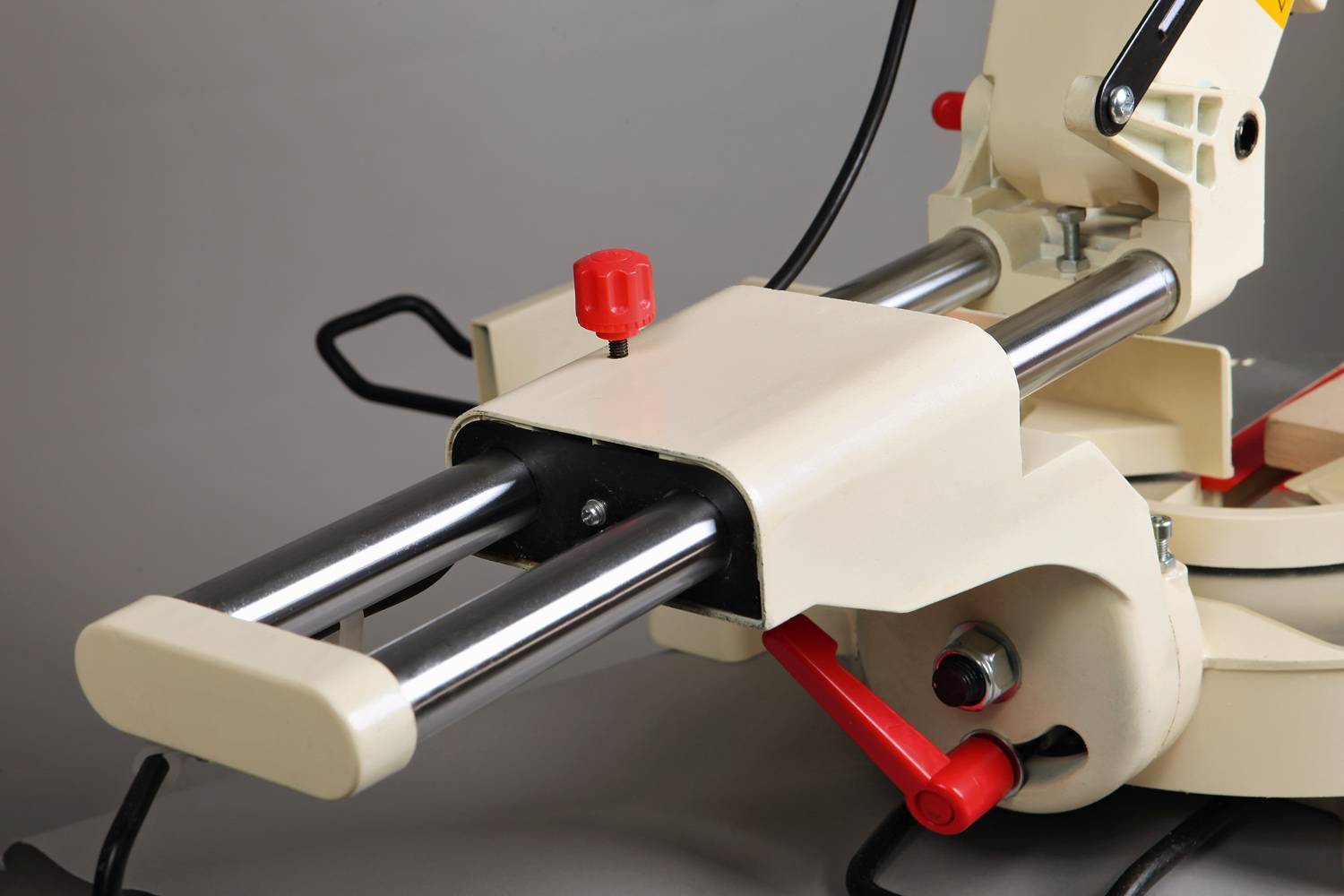

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

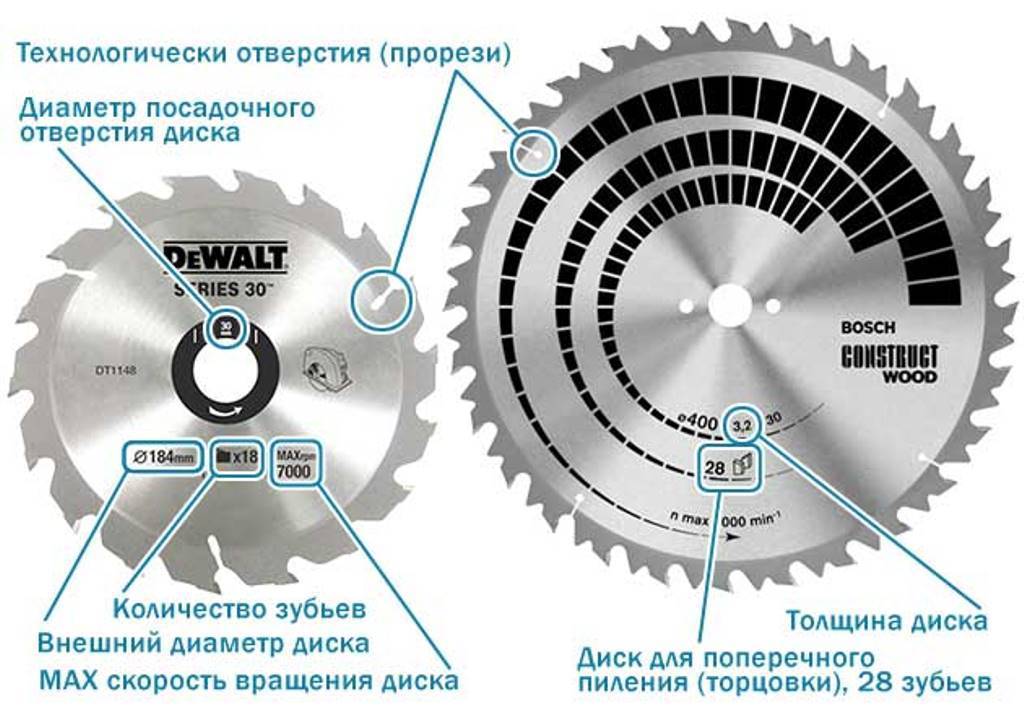

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

посадочный диаметр;
наружный диаметр;
число зубьев – чем оно больше, тем более качественным получится разрез;
толщина диска;
максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Отрезной Станок Из Ручной Циркулярки Своими Руками

Своими силами. Как сделать самому

Как сделать что-то самому, на дому. веб-сайт домашнего мастера

Токарный станок своими силами из дисковой пилы

Как сделать самому, своими силами токарный станок из ручной

дисковой пилы

Если в домашней мастерской есть ручная дисковая пила, из неё можно сделать настольный токарный (ранок для обработки маленьких деревянных заготовок. Расскажу о своём опыте производства такового устройства

Токарный станок на дому

Для его производства мне пригодился кусочек фанеры шириной 10 мм размерами 700×1000 мм, резьбовая шпилька 16 мм длиной 1 м с гайками, болты того же поперечника, шурупы и из дерева бруски.

К краю листа фанеры прикрепил пилу, за ранее сняв с неё диск. Для этой цели вам в платформе корпуса пилы и в фанерном основании просверлил несколько отверстий под болты. Конструкция сначало оказалась недостаточно жёсткой, но равномерно, в течении сборки станка, она заполучила подходящую жёсткость.

Рабочий вал пилы поднял над основанием на очень вероятный уровень, чтоб была возможность обрабатывать крупногабаритные заготовки.

Для установки обрабатываемой заготовки на пиле сделал фиксатор в форме трезубца из головки болта подходящих размеров.

Для крепления обратного конца заготовки сделал и установил на основание опору, которую именуют задней бабкой. Чтоб на станке вы могли обрабатывать заготовки разной длины, опору сделал подвижной.
