Подборка 50 популярных трафаретов и рисунков для выпиливания лобзиком из фанеры

Подготовка трафарета

Учитывайте, что чертежи, схемы и эскизы для выпиливания бывают разного размера.

Например, для изготовления предмета интерьера, условно полки, нужно использовать ватман формата А1 или А0, а для создания каких-нибудь игрушек можно использовать даже обычный лист картона.

Ну а дальше на поверхность заготовки наноситься контур изделия, во время этого процесса необходимо соблюдать точные размеры чертежа.

Вы можете найти на специальных ресурсах шаблоны для выпиливания ручным лобзиком, однако легче придумать свои идеи, взяв за основу простую модель и учитывая тип заготовки.

Индивидуальный подход во время разработки чертежа, шаблона или схемы будущего изделия приветствуется, ведь он подчеркнёт саму текстуру дерева.

Животные

Когда Ваша техника выпиливания уже порядком отточилась и за плечами есть пара-другая законченных изделий, можно попробовать свои силы на более ювелирных моделях. Представленные ниже трафареты для вырезания лобзиком из дерева или фанеры, имеют более высокую детализацию, в сравнении с приведенными выше. Выпиливание подобных моделей займет чуть больше времени, но в результате у Вас получиться действительно красивая работа, которую не грех поставить на видное место или подарить своим близким. Чтобы изделие получилось с минимумом дефектов, а лучше и вовсе без них, старайтесь не спешить и просто наслаждаться процессом выпиливания. Наблюдайте, как пильное полотно, под Вашим чутким контролем, вырисовывает удивительные узоры и превращает прямоугольный кусок фанеры в удивительное произведение искусства. С таким мышлением, работа будет радовать и время пролетит незаметно.

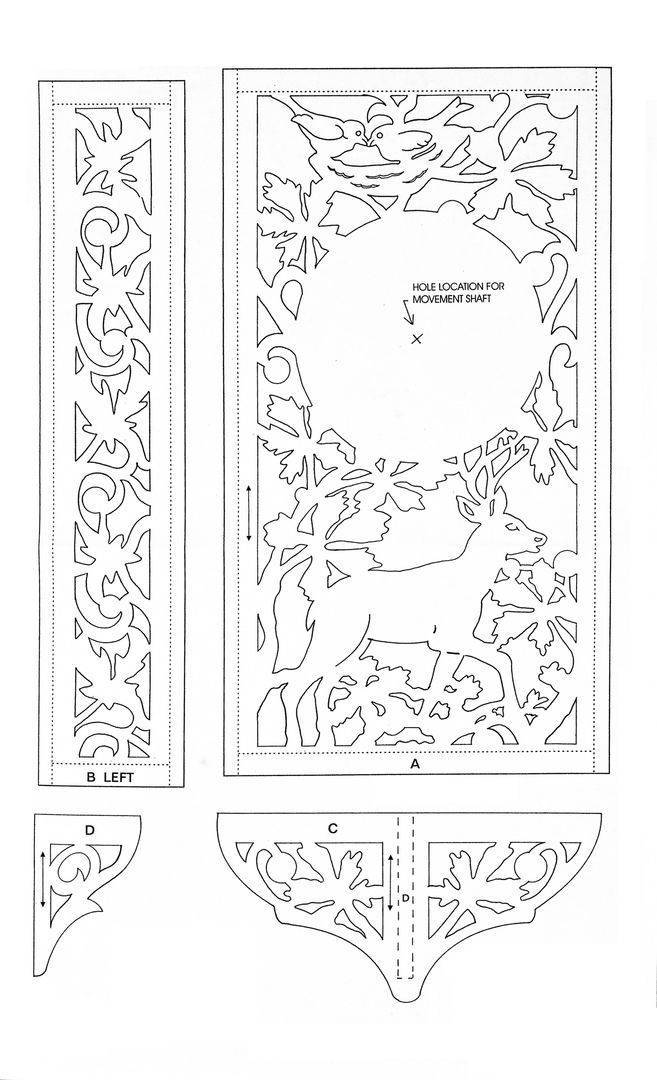

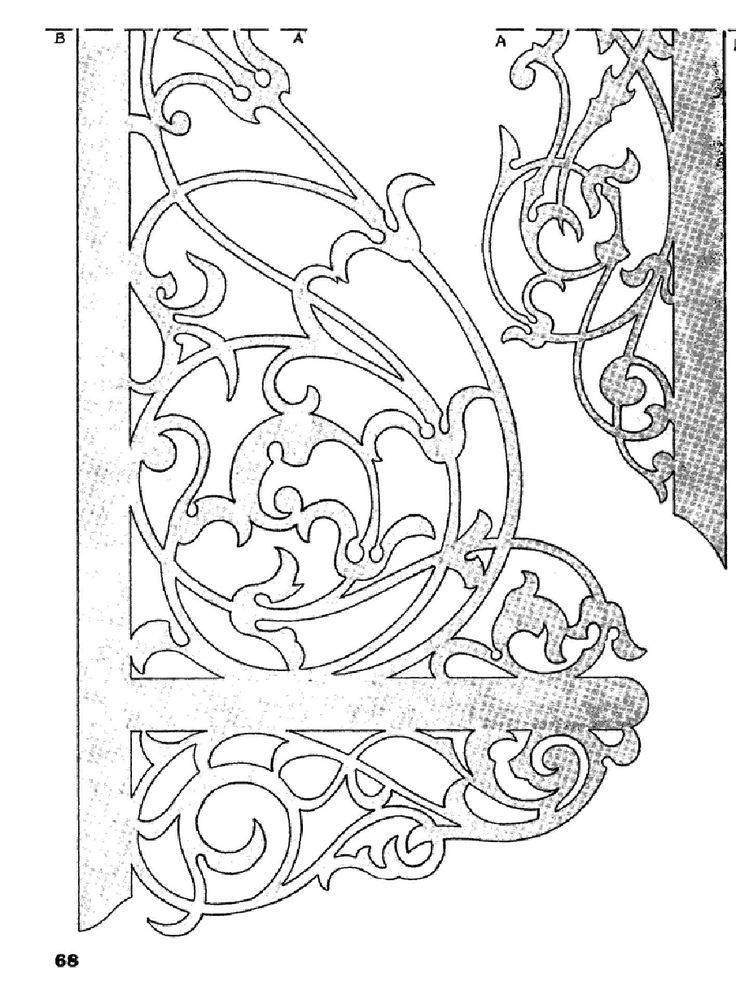

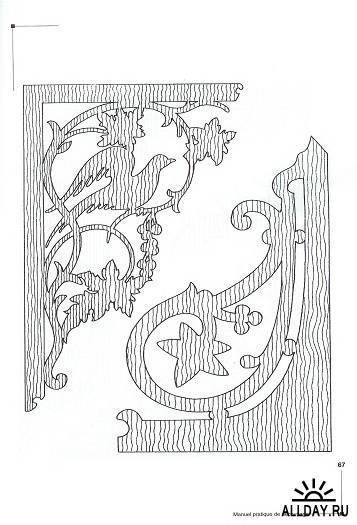

Подборка шаблонов и чертежей для резьбы

Чтобы не тратить время мы произвели подробный поиск и подобрали качественные шаблоны, которые будут полезны для приобретения навыков художественного выпиливания ручным лобзиком.

Для начинающих

Начинающим мастерам не стоит изначально браться за изготовление деталей со сложной геометрической формой и множеством узоров. Начать лучше всего с изготовления фигурок животных и новогодних украшений. При их изготовлении можно приобрести навыки художественного выпиливания лобзиком с наружной и внутренней стороны.

Ниже представлена подборка трафаретов для начинающих мастеров.

Вверху подставка с изображением ели со звездой, а внизу с колокольчиками
Ажурное сердце с подвязкой в виде маленького сердца
На трафарете сверху находится стилизованное изображение лебедя, на нижнем — колибри в полете
Верхний трафарет изображает бабочку. Нижний — новогодний шар с ушком для подвеса. Внутри находится изображение лебедя
Прямоугольный трафарет, внутри которого изображен сидящий на заборе петух
Стилизованное изображение совы
Влюбленные на сердце
Гарцующая лошадь с седлом
Большое и маленькое сердце

Для детей

Детям, как наименее опытным столярам необходимо выработать навыки художественного выпиливания и научиться правильно держать лобзик в руке. Поэтому начинать лучше с изготовления простых изделий, в основе которых лежат простые геометрические формы.

Далее представлена подборка из простых, но интересных чертежей для детского творчества.

Кот, сидящий на полке
Большой и маленький кот с протянутой лапой
Игрушка на елку Дед Мороз
Трафарет объемная елка
Новогодние игрушки: снеговик, олень и леденец
Большой и маленький сидящие коты
Трафарет лебедь
Составной трафарет вешалки в виде птицы
Сидящая мышь

Художественное выпиливание лобзиком: чертеж, трафарет и работа

Познакомимся с устройствами

Лобзик – инструментарий, который предназначен для работ по разным контурам. В устройство включено лезвие оснащенное зубцами, достаточно мелкими, чтоб делать рез рабочего материала, практически не образуя заусениц и сколов.

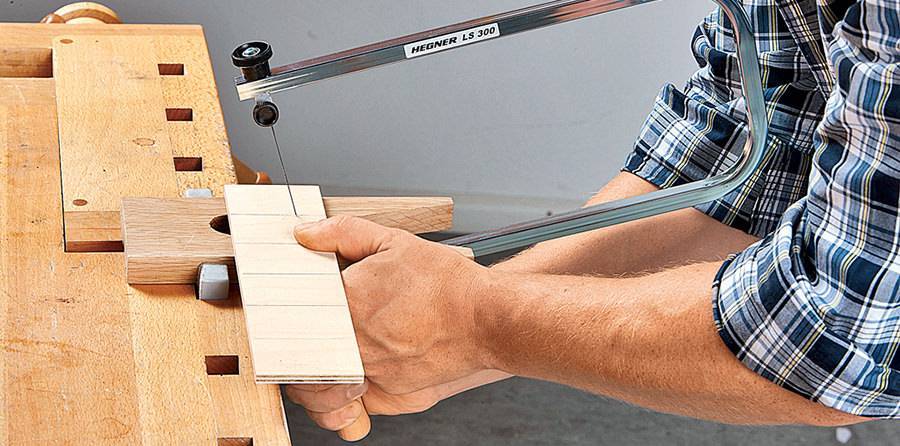

Ручной

«Основателем» рода, безусловно, является ручной лобзик. Все гениальное – просто: металлическая U-образная дуга, а между окончаниями натянуто рабочее лезвие, которое закрепляется зажимами. Они удерживают пилки при работе, при помощи них регулируется также и ее натяжение. Рукоятка для удобной работы находится с одной из сторон рамки. Зажимы инструмента могут поворачиваться, создавая тем самым различную плоскость для осуществления работ, предоставляя возможности для резьбы по фанере лобзиком повышенной сложности.

Советы:

При творчестве с помощью ручного устройства надо соблюдать максимальную аккуратность: конструкция достаточно хрупкая, и при интенсивном надавливании лезвие иногда рвется, и его нужно заменить. Каждый начинающий мастер должен запастись дополнительными рабочими пилками.
При работе лобзиком удобно применять вспомогательную дощечку: она и стол защищает, и решает проблемы по удобному месторасположению заготовки из фанеры.

Электролобзики

Данное устройство работает при помощи электричества. Представляет собою корпус, где размещается механизм, там же расположена управляющая ручка. Пилящий элемент располагается в нижней части прибора спереди. Лезвие защищено, и это позволяет резать по контуру очень ровно, без отклонений. Профессиональные модели оборудования имеют множество насадок, которые значительно облегчают процесс работы, к примеру, выравнивая край материала. Лезвия электролобзика могут также иметь зубья, отличающиеся по формам и размерам. Следует подбирать их в соответствии с материалом для пилки, чтоб не вышло повреждения фанерных листов при эксплуатации.

Бытовые лобзики электрические для непроизводственных целей, как правило, небольшой мощности (от 350 до 500 Вт). Для новичков – это самый распространенный из вариантов, когда вы только учитесь вырезать поделки и фигурки из фанеры (как правило, небольшой толщины). Работать таким устройством вполне безопасно, особенно, когда оно оснащено защитой.
Профессиональный электролобзик предназначается для промышленных целей, обладает мощностью более 700 Вт, высокой скоростью и точностью порезки. Он может резать листы толщиной свыше 10 см, алюминий, тонкую сталь.

Видео: простой электролобзик:

Фрезер

Иногда для резьбы используется данное устройство. Оно представляет собой вид спец инструмента ручного, при содействии которого в бытовых условиях можно исполнять разного типа работы по дереву и фанере. Однако для работы с ним требуется определенный навык; зато мастера, ловко управляющиеся с данным оборудованием, могут создавать самые настоящие высокохудожественные шедевры народного творчества.

Готовим трафарет

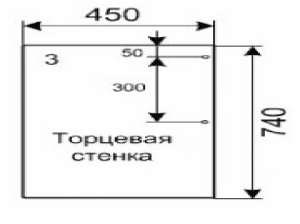

Чертежи для творческих работ бывают разных размеров, зависимо от масштабов изготавливаемых изделий. К примеру, для схем полки или фрагмента мебели, для объемной игрушки следует взять лист ватмана формата А1, может подойти и оставшийся после ремонта рулон обоев, а для небольших фигурок (типа сувениров) берем офисную бумагу (формат А4 или А3).

На поверхность бумаги маркером или карандашом наносим контуры будущего объекта, придерживаясь указанных размеров. Шаблоны представлены в открытом доступе в широком спектре, выбираем подходящий (для новичков, как правило, не слишком сложный). А можно и придумать свои варианты для выпиливания лобзиком и после перенести на бумажную основу.

Затем осуществляем перенос изображений на поверхность рабочего материала (фанеры, доски). Для этого вырезаем фигуру из бумаги, прикладываем к фанере и аккуратным образом обводим по контуру карандашом. Линии должны быть точными и ровными. При необходимости подправляем, стерев ластиком.

Контуры наносятся «с тылу» материала, чтоб на уже готовой форме не было заметно остатков чертежа. Внутренние площади можно также заштриховать, чтоб не обрезать лишний кусочек, обозначая тем самым неприкосновенный фрагмент.

Ваза

Снежинка

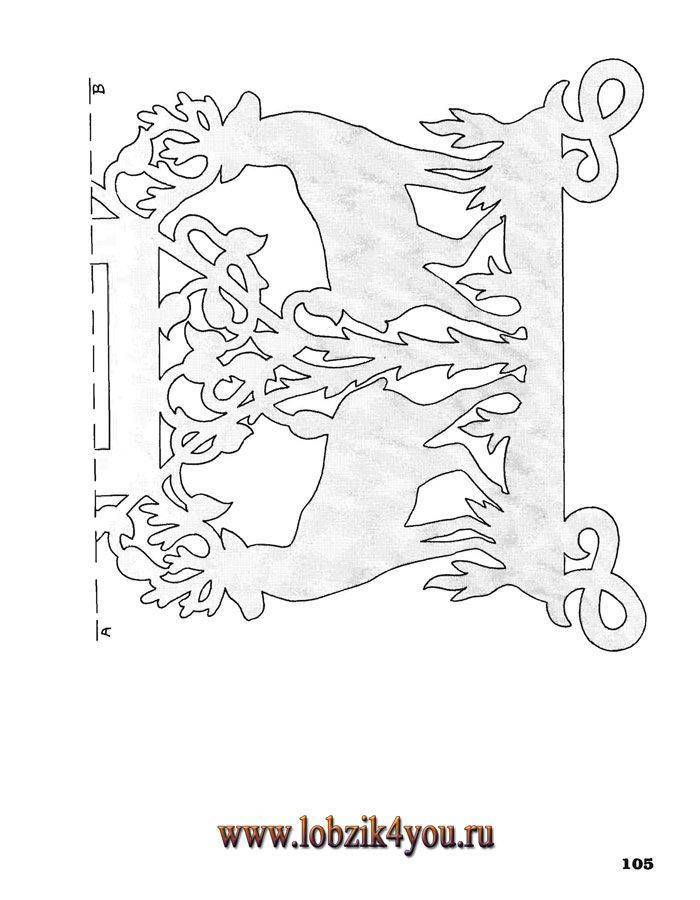

Олени

Машинка

Дополнительные функции электролобзиков и их значимость

Стоимость электролобзика зависит не только от его технических характеристик, но и от наличия тех или иных дополнительных функций, призванных облегчить работу с инструментом. Если вы не стремитесь, невзирая на цену, купить самый «навороченный» аппарат, напичканный самыми разнообразными функциями, стоит разобраться, какие из них вам действительно нужны.

Маятниковый ход

Сегодня маятниковый ход (иногда его называют подкачкой) вряд ли можно считать дополнительной функцией, поскольку он имеется у большинства современных моделей электролобзиков. При задействовании данной функции пильное полотно помимо вертикальных возвратно-поступательных движений начинает совершать еще и колебания вперед-назад. Это позволяет существенно увеличить скорость реза, правда, ценой снижения качества.

Маятниковый ход

Регулировка подкачки осуществляется с помощью трех или четырехпозиционного переключателя. Амплитуда маятникового хода подбирается в зависимости от поставленной задачи. Чем она меньше, тем медленнее процесс, аккуратнее получившийся спил.

Необходима данная функция при больших объемах работ, связанных с прямой распиловкой деревянных заготовок, т.е. когда важна не чистота и точность, а высокая производительность. Если требуется выполнить криволинейный рез, подкачку придется отключить, в противном случае весьма вероятен перегиб пилки, что грозит заклиниванием или поломкой.

Угол наклона подошвы

Изменение угла наклона подошвы — очень полезная функция. С ее помощью можно делать пропил под определенным углом к поверхности материала, что значительно расширяет спектр задач, решаемых с применением электролобзика. У сравнительно недорогих моделей, как правило, есть только два положения подошвы — 0° и 45°. У профессиональных инструментов их больше — 0°, 15°, 30° и 45°.

Кроме этого обратите внимание на то, что у одних моделей эта регулировка реализована без ключа, тогда как у других для смены положения подошвы потребуется дополнительный инструмент. Если изменять угол наклона подошвы вам необходимо часто, то лучше всего обратить внимание на те модели в которых эта регулировка осуществляется без ключа, при помощи специального рычажка

Регулировка угла наклона подошвыПиление электролобзиком под углом

Плавный пуск

Функция плавного пуска обеспечивает постепенный набор оборотов электродвигателем. В результате не происходит резкого рывка инструмента в момент его включения. Благодаря этому становится легче сделать «заход» пильного полотна в заготовку и не повредить при этом материал. Функция плавного пуска необходима, когда очень важна высокая точность пила.

Поддержание оборотов под нагрузкой

При увеличении нагрузки на электролобзик неизбежно возникает “притормаживание” двигателя. Функция поддержания оборотов под нагрузкой позволит сохранить скорость реза (а значит, и качество распиловки) и предохранит двигатель от перегрузки. Потребность в ней возникает, когда приходится работать с труднообрабатываемыми материалами, в частности с металлом.

Сдув стружки

При выполнении сложных фигурных резов очень важна хорошая видимость намеченной линии, а она напрямую зависит от чистоты рабочей зоны. Удалить с рабочей поверхности пыль, образующуюся в ходе работе, поможет направленный поток воздуха.

Подсветка

Для улучшения видимости линии реза, а следовательно, и для повышения точности и аккуратности распиловки, создана и такая функция, как подсветка. Востребована эта функция и в аккумуляторных моделях, так как последние нередко применяют в помещениях с плохим освещением.

Лазерный указатель

Когда приходится выполнять большое количество прямых резов и хочется сэкономить время на предварительной разметке материала, пригодится встроенный в электролобзик лазерный указатель, луч которого будет выполнять функцию направляющей линии.

Нанесение рисунка на фанеру

Перенос рисунка с чертежа на обрабатываемый материал, может стать весьма хлопотной задачей, если полагаться только на свои художественные навыки. Благо, существует несколько простых способов, как нанести контур на фанеру не прибегая к ручному вырисовыванию. Первый способ достаточно аккуратен и прост, но требует наличие копировальной бумаги. Кладем копирку графитовой стороной на фанеру, свершу прикладываем шаблон и обрисовываем все линии. Обычно копирка продается упаковками от 50 шт. в канцелярских товарах, по средней цене в 150 рублей. Второй вариант подразумевает приклеивание чертежа к фанере на клей или двухсторонний скотч. После выпиливания, скотч достаточно будет легонько отклеить, но если вы использовали клей, то поверхность придется пройтись мелкозернистой наждачной бумагой.

Последний, самый бюджетный способ, который позволит Вам выпилить лобзиком трафареты, не покупая копировальную бумагу, двухсторонний скотч или клей. Здесь все предельно просто. Берем обычные маникюрные (или просто маленькие) ножницы и вырезаем в нашем трафарете контур будущего изделия. Далее просто прикладываем трафарет к материалу и обрисовываем карандашом каждый элемент. Для большего удобства, рекомендуется на время вырисовывания прикрепить лист к фанере изолентой или скотчем. статья из рубрики Рейтинг

80

Ручные инструменты Самоделки и поделки Столярные инструменты (по дереву)

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

Ручной лобзик

Инструмент имеет достаточно простое устройство и невысокую стоимость. Лобзик представляет собой U-образную металлическую конструкцию с механизмом для закрепления и регулировки пильного полотна (Фотография). Сегодня в продаже доступны ручные лобзики, каркас которых изготовлен из листового металла и труб. Мы бы рекомендовали приобрести инструмент, изготовленный из трубчатых конструкций. По отзывам мастеров, он более надежный и практичный в эксплуатации.

Современный ручной лобзик оборудован механизмом, который позволяет закреплять пилки, создавая разные плоскости для пиления. Вместе с тем инструмент имеет ряд недостатков, главным из которых является быстрый перегрев и износ пильных полотен. Поэтому мы рекомендуем сразу приобрести несколько десятков пилочек. Также мы рекомендуем купить тиски или струбцины – обрабатываемую деталь необходимо хорошо закрепить. Для внутренних работ (например, выпиливания овала или круга) вам понадобится сверло, радиус которого должен немного превышать ширину пилки. Также стоит приобрести или сделать своими руками вспомогательную дощечку, которая и стол защитит и поможет расположить заготовку, максимально удобно для оператора.

Об устройстве и принципе действия

Режущая часть при функционировании изделия делает возвратно-поступательные движения, благодаря чему частицы заготовки отпадают, образуя при этом достаточно узкий срез. В ходе работы за одну минуту совершается 500-3000 рабочих циклов. Конечная цифра зависит от используемой модели.

Наглядное ознакомление с составными частями инструмента.

Базовые компоненты

Опорная плита выступает в качестве направляющего элемента. Она устанавливает определенный угол резки инструмента и удерживает в этом положении лезвие при осуществлении раскроя.
Полотно с мелким зубом является основным приспособлением, которое контактирует непосредственно с раскраиваемым материалом. Оно подбирается в зависимости от ситуации.
Электрический движок – сила, приводящая в действие любое устройство. Чаще всего используются модели с мощностью от 200 до 900 Вт. Выбор конкретного варианта осуществляется с учетом особенностей предполагаемой работы.
У каждого инструмента имеется специальный держатель, похожий на ножку гриба. Ухватившись за него, можно выполнять строительные операции, касающиеся раскроя материалов.
Роль направляющей для пилки играет специальная губка или ролик. Эти элементы устанавливаются с плоской стороны лезвия. То есть получается, что полотно скользит непосредственно по одной из этих деталей.
Для запуска двигателя обычно используется особая кнопка, удерживать которую при проведении работ вовсе не обязательно.

Назначение некоторых пилок.

Внимание! Полотно для электролобзика по дереву может отличаться качеством изготовления, формой хвостовика, размерами, формой и величиной зубьев, а также шириной их разводки

Дополнительные детали

Данный прибор может быть оснащен и другими элементами, способными сделать работу комфортной и безопасной. К примеру, очень часто добавляются: количественный регулятор среза, устройство освещения, механизм сдувания стружки, защитные средства и всевозможные глушители вибраций и звука.

Простые варианты для дачи

Отличным местом для отдыха является дача, которую хозяева стремятся оформить оригинальным способом.

Если у земельного участка имеется свободная площадь, для этого места можно начертить схему колодца, прикрепленным к нему аистом.

Аналогичные поделки из фанеры можно изготавливать в любом удобном месте, для этого подойдет:

гараж;
сарай;
мастерская и т.д.

Этот вариант довольно легок в изготовлении. Надо лишь выпилить из фанерного листа четыре одинаковых по габаритам детали, заранее определившись с местами крепежа.

Импровизированного аиста нужно сделать по максимуму похожим на натуральную птицу. Для этого надо нарисовать образ аиста на бумажном листе и перекопировать его на фанерную заготовку.

Готовому изделию, при помощи лакокрасочных составов, придать должный вид с обеих сторон. Такие поделки не требуют делать их объемным и не нуждаются в применении клеевых составов и изогнутых фрагментов.

Расположить данную декорацию возможно в любом месте:

на цветочной клумбе;
в палисаднике;
на газоне;
среди небольшого кустарника и многих других участках.

Многие изделия для приусадебных участков из фанеры становятся для садовода толчком к мастерству, вначале можно взять за образец чужие поделки, а дальше изменить их конструкцию и конфигурацию по своему вкусу.
