Удаление смолы с пильного диска циркулярки. Очистка пильных дисков

Различия

Митры. это пила, предназначенная для многократного закрепления короткой длины. Это небольшой механизм с движущимся электрическим устройством, которое опускается под разными углами и склонами. Круглая пила представляет собой круглую ручную пилу для разделочных досок, как вдоль, так и поперек, может быть закреплена на машине. Круглая пила имеет более высокую мощность, чем торцовочная пила с диском того же диаметра, поскольку торцовочная пила предназначена для выполнения короткого поперечного разреза, а дисковая пила выполняет продольный разрез. Скорость торцовочной пилы почти всегда составляет около 4500 об / мин. Скорость варьироваться от 3000 до 4500 об / мин. Глубина разрезания торцовочной пилы в зависимости от размера диска составляет от 40 до 130 мм, а ширина составляет от 70 до 363 мм соответственно. Глубина пильного диска в зависимости от размера диска составляет от 40 до 100 мм, а ширина разреза составляет от 65 до 700 мм, соответственно. Еще одна полезная особенность торцовочной пилы. можно работать как обычная циркулярная пила, то есть производить продольные разрезы. Эта пила называется комбинированной.

В связи с конкуренцией на рынке постоянно увеличивается выбор электрического инструмента, а цены становятся доступнее. Сейчас их с удовольствием дарят женщины мужчинам на 23 февраля или родственники и друзья на день рождения. Практически каждый второй хозяйственный мужчина имеет собственную дисковую циркулярную пилу.

Со временем круги выходят из строя (тупятся или ломаются), их необходимо заменять в зависимости от материала, с которым нужно работать. Например, полотном для резки металла нельзя пилить древесину. Поэтому умение правильно и быстро снять диск, поставить новый необходимо каждому.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Заточка пил своими руками в домашних условиях

Не у каждого есть деньги на покупку дорогостоящего заточного станка, поэтому вопрос, как наточить диск на циркулярку без применения специализированного оборудования, считается актуальным. Во время процедуры необходимо соблюдать правильные углы заточки. Но делать это, держа пилу на весу, достаточно тяжело даже мужчинам с крепким телосложением и точным глазомером. В домашних условиях разумным решением будет изготовление простейшего точильного приспособления с креплением, позволяющим надежно фиксировать инструмент в определенном положении по отношению к кругу.

Затачивать пилу самостоятельно можно разными способами, в том числе и используя болгарку

Одним из самых удобных вариантов считается плоская подставка, поверхность которой совпадает с уровнем оси заточного круга. Пильный диск размещают на ней так, чтобы затачиваемая область зубьев располагалась перпендикулярно к полотну пилы.

Приспособление изготавливают с подвижным шарниром, если требуется затачивать переднюю или заднюю поверхность скошенных зубчиков. При этом возникает проблема, ведь выдерживать одинаковые углы заточки мастеру будет сложно. Решить ее помогает жесткая фиксация центра пильного элемента относительно точильного круга в нужном положении. Для этого на поверхности подставки делают паз, в который устанавливают поддержку для пилы. Еще один вариант заключается в установке специальных упоров, удерживающих диск под требуемым углом к заточному кругу.

Станок можно самостоятельно изготовить из болгарки, которая фиксируется хомутами. Рабочий стол обычно создают из ДСП. Для работ в доме рекомендуют выбирать крупнозернистый точильный круг, который выполняет грубую обработку и придает форму зубцам. Элемент со средней зернистостью используют для заточки режущей кромки, алмазными выполняют финальную стадию.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

1. Завести диск на место и одеть его на втулку шпинделя.
2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

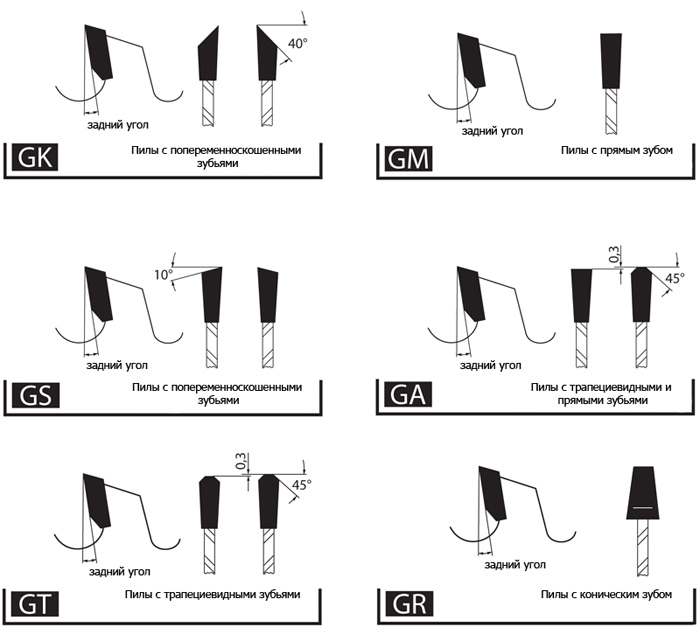

Виды режущих зубьев

Типы зубьев На поверхности зубьев располагаются четыре плоскости — передняя, задняя и две боковые.

В момент пересечения друг с другом они создают единую режущую кромку, благодаря которой и происходит распиливание поверхностей.

Существует несколько форм зубьев:

1. Прямой зуб. Чаще всего его применяют только для проведения скорого продольного распила. Во время такой работы качество и точность практически не важны.
2. Косой зуб. Задняя плоскость у такой детали наклонена вправо или влево. На пилах эти зубья часто чередуются, из-за чего те получили название «переменноскошенные». Такие зубья используются в инструментах чаще всего. Размер углов может быть разным, это связано с покрытием обрабатываемой поверхности — древесина, ДСП, пластик. Их применяют для продольных и поперечных движений. Большой угол наклона на инструментах применяется при разрезании плит с двухсторонним ламинированием. Это помогает избежать сколов материала. Чем больше скошенный угол, тем легче пила проходит через поверхность. Но это значительно увеличивает вероятность поломки зуба. На некоторых изделиях зубья наклонены не только сзади, но и спереди.
3. Трапециевидный зуб. Главное достоинство этого типа – это то, что кромка тупится медленно. Но их редко применяют отдельно, обычно чередуют вместе с прямыми зубьями. Во время работы устройства трапециевидные зубья расположены над прямыми, поэтому берут на себя основную (черновую) работу по распиливанию. Прямые зубья выполняют чистовую обработку. Такую конструкцию пилы применяют для распиливания пластика, ДСП и МДФ.
4. Конический зуб. Этот тип зуба считается дополнительным, поскольку он лишь помогает надрезать нижнюю часть материала (чаще всего ламината). Такая конструкция позволяет обезопасить поверхность от сколов и появления трещин. Конические зубья обычно обладают прямой передней гранью, но она бывает и вогнутой. Такой тип используют для чистовой обработки спила.

Способы

Заточить инструмент своими руками (если он не имеет победитового покрытия) можно в домашних условиях самостоятельно. А также в подобных случаях можно использовать простой станок, на котором можно успешно наточить любые кромки

Очень важно корректно подобрать круг

Бывают они таких видов:

• корундовые;
• алмазные.

Оборудование для заточки дисков с напайками стоит недешево, его можно найти только в специализированных технических центрах.

Возбраняется двигать заточку самостоятельно:

• это стоит лишних трудозатрат;
• точность перемещения вручную будет плохая;
• если отсутствует навык по заточке кругов, то рекомендуется обратиться к профессионалам.

Существуют правила:

• главный дефект случается на краю сверху, то есть грани округляются в пределах 0,11-0,31 мм – это является исходной точкой, с которой следует начинать заточку;
• обрабатывать следует как фронтальную, так и тыловую части, это следует сделать не менее 26 раз;
• размер не превышает 0,051-0,151 мм;
• передние и задние грани обрабатываются идентично;
• после окончания цикла следует реализовать процесс доводки, то есть почистить поверхность «нулевой» наждачной бумагой.

Работа по созданию новой конфигурации требует соблюдения регламента и имеет свою сложность.

• Ознакомиться с требованиями, в частности, уточнить число оборотов. Понятно, что для металла это показатель будет заметно меньше. Деревянные элементы обрабатываются большим числом оборотов.
• Материал, из которого сделаны напайки, выдерживает большие нагрузки, срок его службы значителен, но даже он рано или поздно получает дефекты, появляются сколы и трещины.
• Верный признак, что материал начинает «уставать» – это появление на поверхности микрозаусенцев, шершавости. В этих местах через некоторое время возникнут дефекты.

Чтобы правильно реализовывать заточку, следует знать, какие бывают зубья:

• прямой;
• зуб со скосом с задней части;
• трапециевидный;
• в форме конуса;
• вогнутый.

Как затачивать:

• следует тщательно очистить диск, используя спирт или химические средства;
• обрабатываются все рабочие плоскости;
• снимать металл допустимо 0.051-0.151 миллиметра;
• затачивать, возможно, не более двадцати пяти раз;
• затачивать можно с помощью специального напильника, если существует практический опыт;
• твердосплавные зубья рекомендуется затачивать на отдельном оборудовании;
• победитовые напайки можно «взять», только используя специальный станок, в котором присутствует алмазный круг.

Разводка зубьев бывает нескольких видов.

• Волнистая, каждый зуб рихтуется под определенным углом наклона, таким образом, возникает подобие волны.
• Защитная, два зуба имеет углы наклона, третий зуб присутствует без наклона. Такой способ эффективен при работе даже с красным деревом и дубом.
• Классика, когда зубья вариативные – углы наклона влево и вправо.
• Фронтальная.
• Тыловая.
• Делается наклон у фронтальной плоскости.
• Делается наклон у задней плоскости.

Существует еще один параметр – это угол заострения, но он обычно «работает» как дополнительное средство.

Для ручной заточки потребуются:

• деревянные бруски (2 шт. размером 52х32 мм);
• дрель, шуруповерт;
• коронка для шуруповерта;
• ножовка, чтобы обрабатывать керамику;
• маркер;
• линейка;
• шурупы или саморезы.

Поверхность подставки совпадает с поверхностью диска. Круг лежит на подставке, плоскость затачивания должна находиться под углом 90 градусов к полотну пилы. Такое нехитрое приспособление снабжается поворотным узлом. Такое надежное крепление позволяет равномерно обработать все зубья инструмента. С помощью маркера делаете разметка, что дает возможность правильно определиться с углом наклона.

Торцовочная пила ЗПТ-255-1800 ЛМ2 (Зубр). Замена диска.

Торцовочная пила предназначена для прямого, косого, под наклоном и комбинированного пиления заготовок.

С этим разрезом холст может быть развернут в разных плоскостях, с помощью направляющих на рабочем столе, сеть подается без отклонения от указанных параметров. Эти свойства делают пилу популярной и востребованной во время ремонтных работ, ее можно отрезать от деревянной плитки, металлического профиля. Кроме того, имеются комбинированные торцовочные пилы, в которых режущее лезвие может вращаться на 180 градусов в нескольких движениях, и можно получить полную циркулярную пилу. Возможность вращения диска позволяет работать с более сложными заготовками.

Особенности заточки дисков с победитовыми напайками для древесины

Явным признаком того, что пила с напайками требует правки, выступает наличие зазубрин и сколов на зубьях. Основным правилом того, как наточить пильный диск с победитовыми напайками по дереву, выступает необходимость использования корундовых заточных камней и алмазных чашечных дисков.

Такой инструмент обязательно используется на станках с большим числом оборотов

Важно при заточке не перегреть пилу, чтобы припой не потерял свои свойства и напайки остались на своих местах

Теперь, когда технология работы с пильными дисками раскрыта, можно с уверенностью сказать, что ничего сложного в самостоятельной заточке инструмента нет. Все операции можно освоить, а для работы будет достаточно простого заточного станка и алмазного круга.

Как заточить: основные методы

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

1. поверхность подставки совпадает с уровнем оси заточного диска;
2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

Маркировка

Чтобы свободно ориентироваться при выборе пильных дисков, прежде всего следует изучить значение маркировки. Сегодня покупателю доступны диски от производителей всего мира, но у разных производителей разный порядок маркировки, что поначалу может немного запутать потребителя.

На самом деле ничего сложного в разных маркировках нет, и на каждом диске и упаковке в обязательном порядке указаны все необходимые данные. Покупателю остается найти их и оценить.

Пример маркировки:

D200хd30х3, где

• D – внешний, «большой» диаметр, 200 мм,
• d – посадочный, «малый» диаметр, 30 мм,
• оставшаяся цифра 3 – толщина диска 3 мм.

Иногда вместо толщины диска указывается количество зубьев.

Пример таких маркировок:

• 205х24Тх20, где
• 205 – внешний диаметр (205 мм),
• 24Т – количество зубьев, (24 зуба),
• 20 – посадочный диаметр 20 мм.

Некоторые производители дополняют цифровые строки картинками. Например, после строки 335,64, 30/32 расположены картинки с пояснениями. Нарисован диск со стрелками, указывающими внешний диаметр и числом 335, зубья и цифра 64, внутренний диаметр с переходным кольцом, позволяющим использовать диск на валах с посадочным диаметром как 30 мм, так и 32 мм.

Может быть изображен вид инструмента, для которого диск предназначен – ручная или стационарная циркулярка.

Заточка при помощи болгарки

Если есть желание, можно ускорить процесс, воспользовавшись электроинструментом. Для этого потребуется закрепить полотно пилы горизонтально таким образом, чтобы его зубцы слегка выступали за край верстака при помощи нескольких струбцин. Чем жестче будет фиксация, тем меньше будет погрешностей в заточке вследствие вибрации. Перед применением болгарки следует выполнить те же подготовительные операции, что и в случае с ручной заточкой, а именно проверку разводки и высоты зубьев.

Для снятия слоя металла применяются не шлифовочные, а отрезные абразивные диски. Дело в том, что интервал между зубьями невелик, и туда невозможно поместить толстый диск, не повредив соседний зубец. Оптимальными будут отрезные круги с толщиной 0,8-1,5 мм.

Во время выполнения работ обязательным является использование защитного инвентаря, как минимум специальных очков и перчаток. Это позволит защитить себя в случае повреждения отрезного круга. Щиток также должен быть смонтирован на положенном месте.

Диском нужно аккуратно проходить в пространстве между каждым зубцом, затачивая сначала одну сторону, а потом другую. При этом нужно довольно хорошо уметь обращаться с УШМ, поскольку угол заточки и количество снимаемого металла контролируется только самим работником. Если есть сомнения в успешности такого проекта, лучше сначала поэкспериментировать со старой ножовкой, которую будет не жалко испортить, чтобы набить руку.

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

1. Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
2. Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
3. С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
4. Подвижность рамки реализуется за счет использования мебельных салазок
5. На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

https://youtube.com/watch?v=VGSbofcBJAo%3F

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Публикации по теме

Бур для перфоратора виды и как выбирается насадка по бетону

Полотна на ручные ножовки по металлу — правильный выбор, виды и установка

Диски по дереву на болгарку — виды, особенности и применение

Коронки по бетону для перфоратора как правильно выбрать

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.
