Алфавитный указатель терминов на русском языке
| анкер | 4 |
| анкер забивной | 29 |
| анкер закручиваемый | 30 |
| анкер инъекционный | 23 |
| анкер капсульный | 24 |
| анкер клеевой | 21 |
| анкер металлический | 12 |
| анкер механический | 10 |
| анкер пластиковый | 13 |
| анкер раскрывающийся | 19 |
| анкер распорно-клеевой | 22 |
| анкер с потайной головкой | 27 |
| анкер с пресс-шайбой | 26 |
| анкер с расклинивающей клипсой | 16 |
| анкер с уширением | 15 |
| анкер такелажный | 28 |
| анкер тарельчатый | 25 |
| анкер упорный | 14 |
| анкер фрикционный | 18 |
| анкер химический | 11 |
| анкер-винт самонарезающий | 17 |
| анкер-втулка | 20 |
| глубина анкеровки | 35 |
| глубина заделки анкера | 34 |
| глубина установочная отверстия под анкер | 33 |
| группа анкерная | 5 |
| диаметр установочный отверстия под анкер | 32 |
| диапазон температурный установки анкерного крепления | 39 |
| диапазон температурный эксплуатации анкерного крепления | 40 |
| дюбель анкерный | 8 |
| зона распорная анкера | 31 |
| крепление анкерное | 1 |
| крепление анкерное предварительного монтажа | 2 |
| крепление анкерное сквозного монтажа | 3 |
| основание строительное | 6 |
| состояние предельное анкерного крепления | 37 |
| способность несущая анкерного крепления | 36 |
| срок службы анкерного крепления | 38 |
| стержень анкера | 7 |
| элемент тарельчатый | 9 |
Грунтовые анкеры
Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.
В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.
Что такое анкер
Под понятием анкер подразумевается металлическое приспособление, предназначенное для прочной и надёжной фиксации отдельного элемента (в данном случае металлической двери) с кирпичными, каменными, газобетонными, бетонными или пустотелыми стенами.
Прочная фиксация дверной коробки способны выдержать существенные нагрузки в ходе её эксплуатации. Достигается это за счёт следующих факторов:
- Силы трения, за счёт которой в отверстии надёжно фиксируется металлический цанговый стержень анкера.
- Усилия и взаимодействия, производимого специальными распорными механизмами, которые получили соответствующее напряжение в результате закручивания поджимающей части.
- Склеивающих характеристик компонентов адгезионного характера, выступающих в качестве основного стопора.
Конструкция анкераИсточник tehno-gid.net
Устройство и сравнение с другими метизами
Классическое устройство анкеров представлено как металлическое приспособление, состоящее из нераспорного и распорного (рабочего) элемента. Распор может осуществляться разными приспособлениями (в зависимости от конструктивных особенностей анкера). В большинстве случаев для этого используются болты, шпильки, гвозди, специализированные винты
Распор происходит за счёт втулки, конуса, гильзы или иного приспособления, на которое оказывает давление вышеупомянутый распорный элемент. При продвижении нераспорной части внутрь, происходит расширение распорного элемента. Образовавшееся трение и сопротивление становится причиной удержания анкера в структуре стены.
Ключевое отличие анкера от ближайшего аналога дюбель-гвоздя заключается в материале, из которого они изготовлены и способу фиксации в отверстии. Пробка последнего выполнена из пластмассы, в которой крепится крепёжная часть (гвоздь или саморез). Фиксация осуществляется за счёт возникающей силы трения между пробкой и «штырём». К тому-же стержень дюбель-гвоздя изготавливается из мягкого, гнущегося под нагрузкой, сплава.
В связи с тем, что материалом для изготовления классического анкера служит легированная сталь или иной металл, фиксация осуществляется ещё и благодаря сопротивлению материалов. Анкеры способны выдерживать большую динамическую нагрузку и давление.
Что лучше анкер или дюбель-гвоздьИсточник mkt-profi.ru
Классификация анкерных болтов.
Типы и конструкция фундаментных болтов. За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.
В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.
Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.
Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.
Определение анкерных болтов
Анкерные болты для фундамента
Болт удерживается в основании из-за трения и усилия упора. Распирание создается за счет распора стальной цанги или дюбеля из пластика. Давление (упор), получаемое анкером, возникает в глубине и возмещается внутренней обструкцией материала изгибу, сжатию, смятию. Такой принцип характерен для металлических анкеров, болтов фундамента.
Метиз разрушается на самом слабом участке, при этом случается:
- взрыв скобяного изделия — абсолютный или частичный выброс с сохранением целостности конструктива;
- срез — разрушение по границе основания под влиянием сдвига;
- излом или сгиб — деформация под воздействием изгибающего усилия;
- взрыв основания — разрушение при нагрузке, которая выше несущей способности основы.

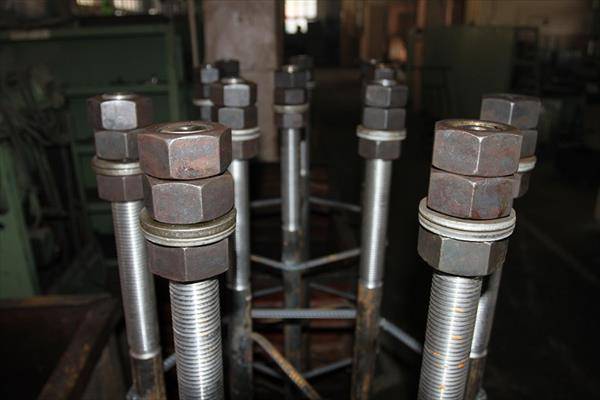

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются
Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.
Характеристики, типы и размеры
Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.
Производятся следующие виды фундаментных болтов:
1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.
2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.
3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.
4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.
5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.
6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.
Область применения болтов зависит от их типа и размеров. Длина может быть любой, и крепежную деталь можно сделать на заказ под конкретное сооружение.
8.2. Увеличение массы и жесткости фундаментов при их усилении (ч. 9)
В процессе эксплуатации центробежных дымососов в рециркуляции газов марки ГД-26×2 к турбоагрегатам мощностью 800 тыс. кВт возникли повышенные вибрации подшипников дымососов и подшипников их двигателей. В результате произошли поломки подшипников. Кроме того, в теле фундаментов дымососов появились вертикальные трещины с шириной раскрытия 0,3—2 мм, которые проходили от верхнего обреза фундамента до дневной поверхности и располагались в местах крепления машины к фундаменту (рис. 8.12, а). Железобетонные массивные фундаменты дымососов выполнены в виде единого монолитного блока с необходимыми уступами и выемками. Верхняя часть фундаментов значительно ослаблена колодцами анкерных болтов, при этом расстояние от грани колодцев до края фундаментов в местах крепления подшипников и дымососов было менее требуемого .
Результаты измерений и полученные формы колебаний (рис. 8.12, б) обследованных фундаментов дымососов показали, что верхняя часть фундаментов не является единым массивом, а разделена на отдельные конгломераты сквозными трещинами.
Амплитуды горизонтальных колебаний верхнего обреза фундамента достигали 0,07 мм, а рамы и подшипника дымососа — 0,25 мм, что указывало на отсутствие жесткой связи между машиной и фундаментом. Причинами этого являлись уменьшение жесткости крепления анкерных болтов в теле фундамента из-за наличия трещин и нарушения целостности верхнего строения его, а также ослабление затяжки анкерных болтов вследствие накопления пластических деформаций в болтах при совместном действии динамических нагрузок и высоких температур, возникавших из-за недостаточной теплоизоляции машины. Последнее способствовало также возникновению дополнительных температурных деформаций в верхней части фундамента .
Состояние фундаментов требовало незамедлительного усиления, которое было выполнено следующим образом. Верхнее строение, ослабленное выемками и трещинами, на всю высоту было усилено железобетонным поясом-обоймой толщиной 0,5 м (рис. 8,12, в, г), что обеспечивало необходимую по расчету жесткость фундамента, а также надежную связь между машиной и фундаментом вследствие увеличения жесткости верхней части фундамента в местах крепления анкерных болтов. Имеющиеся трещины были зацементированы раствором из расширяющегося цемента, а в местах установки анкерного болта заполнены эпоксидной смолой. Для обеспечения надежной затяжки гаек крепления в узел затяжки анкерных болтов был введен упругий элемент. Одновременно было рекомендовано усилить теплоизоляцию, обеспечить зазор между ее поверхностью и элементами фундамента не менее, чем в 100 мм. Каркас обоймы (сталь класса A-II, диаметром 12 и 8 мм, с шагом 200 мм соединялся с арматурой фундамента на сварке с помощью отдельных стержней на уровне сеток фундамента. Бетонирование обоймы осуществлено бетоном марки М 300.
В работе рассмотрены случаи усиления отдельных конструктивных элементов рамных сборно-монолитных фундаментов турбоагрегатов путем повышения жесткости этих элементов, работающих в области частот, близкой к резонансной. Повышение достигалось увеличением толщины бетонных сечений элементов (с добавлением арматуры по расчету), а также введением дополнительных металлических связей.
Усиление фундаментов машин ударного действия большей частью осуществляется при реконструкции в связи с установкой на фундаментах более мощного оборудования или при значительных колебаниях зданий. Случаи усиления таких фундаментов, вызванные ошибками при их проектировании или возведении, описаны в работах .
Усиление фундаментов машин ударного действия (типа кузнечных и штамповых молотов, бойных копров), в основном ограничивается переустройство шаботной части. В качестве примера (данные М.И. Забылина) рассмотрим усиление фундамента бойного копра, подшаботная часть которого (рис. 8.13) в верхней части была разрушена при эксплуатации на отдельные конгломераторы, а арматурные сетки оказались порванными. Перед усилением конгломераторы частично удалили. В пробуренные вертикальные скважины диаметром 40 мм на эпоксидном клее установлены арматурные стержни диаметром 36 мм класса А-II на глубину около 1 м. К этим стержням была приведена арматурная сетка набетонки, выполненной из бетона марки М 300 на высоту удаленной части разрушенного бетона.
Анкерный болт: разновидности и назначение
Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.
Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
- Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
- Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.
Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.
Как выполняется монтаж
Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве
Глубина заделки болтов (нажмите для увеличения)
Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.
Устанавливаемые до бетонирования болты временно прикрепляют к опалубке
в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.
- Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
- После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
- При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
- После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
- После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.
Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция
Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.
В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.
Приготовление клеящего состава производится соответственно требованиям нормативных документов
Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.
Анкера металлические – специфика монтажа
Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:
- Выполнить на поверхности разметку и обозначить точки установки фиксатора.
- Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
- Подготовленное отверстие тщательно очистить от пыли или продуть.
- Установить анкерный болт с фиксируемым элементом в сформированную полость.
- Зафиксировать крепеж гаечным ключом путем завинчивания гайки.
Правильно подобный тип крепежа обеспечит надежное соединение
Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность
Как закрепить дверь с помощью анкеров
Конструкция металлической двери подразумевает всего 2 способа крепления. Первый заключается в фиксации через специальные монтажные проушины, второй – насквозь, через корпус коробки.
Способы крепления короба металлической двериИсточник dveri-o.ru
Монтаж через проушины
Установка коробки металлической двери таким способом подразумевает её крепление через специальные проушины. Располагаются они с боковой внутренней части короба (заводской или самодельной рамы).
Следует учитывать, что в некоторых моделях, отверстия для монтажных анкеров приходится высверливать самостоятельно. В заводском исполнении они представлены в качестве приваренных металлических платин, размером 50х50 см (ориентировочно).
Крепление через специальные проушиныИсточник мастердверь.рф
Аналогичная ситуация может происходить и в случае монтажа самодельной металлической двери. Частой ошибкой «самодельщиков» является отсутствие монтажных кронштейнов, через которые осуществляется крепление. В этой ситуации их приходится приваривать самостоятельно. Для этого можно воспользоваться листовым металлом, толщиной не менее 1,5 мм.
Если они присутствуют, монтаж осуществляется с оглядкой на материал, из которого построены стены (в которые устанавливается коробка). Подробности выбора подходящих анкеров описаны чуть выше. Метизы при этом можно использовать любые, так как в дальнейшем монтажный кронштейн и их шляпки скроются за оштукатеренными откосами или дверным добором.
Крепление через короб
Эта методика предусматривает фиксацию через двойной профиль короба металлической двери. В большинстве случаев способ подразумевает фиксацию через внутреннюю (дальнюю от вас и ближнюю к основанию) стенку коробки. На наружной в этом случае производитель заблаговременно оставляет расширенное отверстие, через которое монтажник получает беспрепятственный доступ к внутренней стенке. В дальнейшем они закрываются специальными заклёпками.
Специальные монтажные отверстияИсточник мастердверь.рф
Второй вариант такого монтажа подразумевает крепление металлической двери анкерами, шляпки которых останутся снаружи, на поверхности короба. В этом случае оптимальным вариантом станет применение метизов со шляпкой-потаем. За счёт конусообразной прижимающей головки, он практически полностью прячется в коробке, не нарушая эстетку вставленной двери.
Анкер для установки металлической двериИсточник avatars.mds.yandex.net
Конструкция анкерных свай
Анкеры являются одной из разновидностей буроинъекционных свай, так как выполняют сразу две функции. Они используются в разных отраслях строительства, в том числе гидротехнической и транспортной, в качестве армирующих элементов, увеличивающих несущую способность грунта и предотвращающих его сползание.
Конструктивно анкерная свая представляет собой металлический полый ствол (штангу) с толстыми стенками и крупной винтовой накаткой трапециевидной или округлой формы с внешней стороны (отечественные аналоги выпускаются гладкостенными). Она является одноразовой и после установки не извлекается, оставаясь в земле. С одной стороны на штанге имеется буровая коронка (или долото), заглубляемая в грунт, а с другой – фиксирующий оголовок, называемый опорной плитой. Кроме того, анкерная свая комплектуется:
- соединительными муфтами;
- сферическими гайками;
- центраторами.
Выбор буровой коронки, разрушающей породу, зависит от геологических условий площадки строительства и проектного значения толщины цементного слоя вокруг устанавливаемой анкерной сваи. Одноразовая коронка представляет собой зафиксированную в нижней части штанги полую насадку с режущими лопастями и отверстиями, благодаря которым в скважину поступает буровой и инъекционный раствор. В случае обнаружения в процессе работы слоистых или более прочных грунтов, чем ожидалось, может потребоваться замена буровой коронки на более подходящую.
Впрессовывание цемента в пробуриваемую скважину (или опрессовка) с нижней точки дает возможность полного заполнения пустого пространства, что предотвращает проскальзывание штанги в процессе эксплуатации.
Опорная плита позволяет работать анкерной свае и закрепляемой конструкции в единой связке. Головная пластина закрепляется между двумя сферическими гайками, накрученными металлический ствол. Втулочные муфты служат для стыковки отрезков штанг по длине. А прямым предназначением центраторов является правильная ориентировка сваи внутри скважины.
Типы и виды анкеров и способы их крепления
Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.
По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.
По методу сборки болт фундаментный бывает сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.
Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.
Распорные
Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.
Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.
Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.
Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.
Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.
Забивные
Забивные анкеры подбирают для крепких бетонов.
Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.
Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.
Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.
Рамные
Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.
С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.
Саморезы по бетону
Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).
Разжимные
Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.
По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.
Химический анкер
Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.
Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.
