Самостоятельный ремонт перфоратора

Рекомендации по эксплуатации перфоратора

Как видим, осуществить ремонт перфоратора своими руками – задача, с которой может справиться любой, главное — разобраться с устройством этого полезного в домашнем обиходе инструмента и следовать инструкции. А чтобы свести вероятность появления поломки к минимуму, требуется соблюдать некоторые правила:

• Перед тем как приступить к работе с инструментом, осмотреть его на наличие сколов или трещин корпуса. В случае их обнаружения заняться ремонтом.
• Ознакомиться с инструкцией и техническим паспортом изделия и следовать всем рекомендациям по работе с ним.
• Использовать качественные свёрла, которые подходят для конкретного типа материалов.
• Если объём работы, который нужно выполнить, большой, то необходимо делать перерывы во избежание перегрева.
• После того как работа с инструментом закончена, очистить его поверхность от грязи и пыли, можно также воспользоваться пылесосом, чтобы его продуть.
• Соблюдать условия хранения. Перфоратор должен находиться в специальном месте, куда не проникает влага, так как она может повредить электрические детали.
• Проводить полный разбор, чистку и смазку инструмента на регулярной основе один-два раза в год.

К слову, отсутствие или недостаток смазки является довольно частой причиной поломки перфоратора. В инструкции к прибору должно быть указано, какие именно места и детали необходимо смазывать, а какие нет

Важно знать, что для редукторов должна использоваться жидкая смазка, которую нужно залить в специально предназначенное для этого отверстие, для остальных деталей можно использовать смазку более густую

Благодаря соблюдению этих простых правил инструмент будет служить долго, а риск возникновения неисправностей будет сведён к минимуму. Но если всё же появится какая-либо неисправность, то, следуя рекомендациям выше, вы устраните её без труда.

Ремонт отбойных молотков и перфораторов

Все неисправности перфораторов с отбойными молотками можно разделить на два вида: механические и электрические. В большинстве случаев механические повреждения можно устранить самостоятельно, а вот с электрическими неисправностями, скорее всего, придется обратиться за помощью к специалисту. Конечно, можно самостоятельно заменить шнур или вилку, однако отремонтировать обмотку якоря двигателя или перемотать статор под силу лишь мастеру имеющему специальное оборудование.

Механические поломки отбойных молотков и перфораторов

Механические неисправности зачастую можно определить на слух или зрительно. При работе перфоратор начинает издавать странный гул, стук и скрежет или из-под корпуса идет отвратительный запах.

Одна из самых распространенных механических поломок связана с механизмом переключения режимов работы расположенным на корпусе инструмента, который подвергается постоянному воздействию пыли и грязи. Отремонтировать его достаточно просто: необходимо отвинтить деталь корпуса с механизмом, найти причину неисправности и устранить ее, или, при необходимости, установить новый переключатель режимов.

Так же довольно часто из строя выходит патрон. Это связано с тем, что при работе он подвергается колоссальным нагрузкам и вибрациям, а также воздействию пыли. Для того чтобы уберечь его от поломки достаточно постоянно протирать его влажной ветошью.

К механическим повреждениям также относятся: выход из строя подшипника или бойка ударного механизма, повреждение зубцов шерстен, поломку муфты сцепления, появление трещин на шпиндельном зажиме. Данные неисправности можно устранить своими руками.

Электрические неисправности отбойных молотков и перфораторов

О том, что поломка связана с электротехнической частью свидетельствуют следующие признаки:

• При включении в электросеть прибора, мотор не вращается;
• Искрят щетки коллектора;
• Ощущается запах обгорелой изоляции;
• Из корпуса идет едкий дым.

Для того, чтобы определить и устранить причину возникновения данных явлений, перфоратор с отбойным молотком необходимо разобрать.

Если причина связана с перегоревшим проводом или неисправной вилкой, то ее можно исправить самостоятельно. А вот более серьезные проблемы требуют привлечения специалиста.

Одной из распространенных поломок является износ щеток коллектора двигателя. Для ее устранения достаточно просто заменить щетки. Однако бывает так, что щетки коллектора в порядке, но двигатель все равно не работает. В этом случае, при помощи мелкой наждачки, необходимо почистить от пыли и нагара сам коллектор.

Иногда случается так, что под воздействием вибрации раскручиваются некоторые болты крепления контактов. В этом случае достаточно просто их подтянуть.

Самой большой неприятностью будет появление неприятного запаха гари и гула во время включения перфоратора. Это обозначает выход из строя обмотки якоря или статора. Устранение данной поломки возможно только в специализированной мастерской.

Не стоит забывать о том, что некоторые детали при поломке можно отремонтировать, некоторые требуют замены, а бывает и так, что отремонтировать инструмент не представляется возможным.

Детали, которые можно заменить:

• воздушный и топливный фильтры;
• замки зажигания;
• щетки коллектора электродвигателя;
• масло;
• свечи зажигания;
• ротор и статор;
• патрон;
• «пьяный» подшипник;
• шнур и вилку;
• обмотку якоря и статора;
• кольца, пыльники и др.

В любом случае, при возникновении поломки, лучше всего обратиться к специалисту, который окажет квалифицированную и грамотную помощь вашему инструменту.

Сдайте отбойный молоток или перфоратор по адресу сервисного центра «АПИЛКИ.РУ»

Санкт-Петербург, ул. Чугунная дом 20, Телефон: 8(812) 385-42-62

Позвоните нам прямо сейчас и cервис-менеджер предоставит Вам профессиональную консультацию по вопросам обслуживания инструмента.

Замена кнопки и щеток

О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.

Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.

Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.

Несколько полезных советов

Чтобы избежать частых поломок инструмента, следует каждые 20-30 минут работы, сменять перерывами по 10 минут. Ведь перегревание двигателя является одной из частых причин поломок в электрической части.

В ходе проведения работ следует контролировать надежность фиксации насадок. При бурении больших отверстий, следует работу начинать с маленьких диаметров, чтобы облегчить нагрузку на инструмент. Сквозные отверстия лучше бурить постепенно, прибегая к применению коротких насадок, постепенно сменяя их длинными.

В завершении стоит отметить, что избежать поломок инструмента не удастся, даже если выполнять регулярную диагностику. Но в таком случае, вы точно сможете быть уверенными в том, что ваш инструмент вас не подведет.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

• Шестерня передачи вращения от двигателя
• «Пьяный» подшипник
• Поршень
• Ударник («летающий поршень»)
• Ствол
• Боек
• Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Почему ломаются перфораторы?

Конструкция перфоратора, как и любого другого инструмента, включает в себя механическую и электрическую части. К наиболее частым проблемам по электрике, подлежащим самостоятельному устранению, относятся следующие:

• поломка кнопки «пуск»;
• изнашивание графитовых щеток.

Чтобы устранить неисправности двигателя, такие как поломки якоря, обрыв обмотки и т.д., необходимы специальные знания и навыки, которые есть далеко не у всех.

Если неисправность возникла из-за поломанной кнопки или изношенных щеток, то устранить ее не составит труда. Иногда эти детали даже идут в комплекте с инструментом. Если нет, найти их возможно как на рынке, так и в специализированных магазинах

Очень важно запомнить, как были расположены контакты в заводской сборке. Чтобы подстраховаться лучше, перед тем как разобрать перфоратор «Интерскол» окончательно, а вернее, извлечь из него детали, сфотографировать, как все было изначально. Предвестниками поломок инструмента могут быть посторонние звуки, большое количество искр внутри корпуса, запах горелой пластмассы

При их появлении необходимо сразу же проверить перфоратор на наличие изношенных деталей, потому что если продолжать эксплуатировать его дальше, может сломаться двигатель, а его ремонт будет гораздо более сложным и дорогостоящим

Предвестниками поломок инструмента могут быть посторонние звуки, большое количество искр внутри корпуса, запах горелой пластмассы. При их появлении необходимо сразу же проверить перфоратор на наличие изношенных деталей, потому что если продолжать эксплуатировать его дальше, может сломаться двигатель, а его ремонт будет гораздо более сложным и дорогостоящим.

Если поломок нет и все исправно, владелец инструмента все равно должен знать, как разобрать перфоратор «Энергомаш». Дело в том, что сбои в работе могут создавать пыль, грязь, твердые частицы, забившие корпус изнутри и мешающие перемещению подвижных частей. Весь этот мусор следует сначала вычистить сухой щеткой, а потом протереть внутренность тряпкой, смоченной уайт-спиритом, для удаления остатков.

Как разобрать перфоратор, видео:

Что служит поводом для разборки перфоратора

Если даже перфоратор находится исправны, то его безразлично нужно временами прочищать для профилактики. С этой целью устройство разбирают, заменяя здесь изношенные детали. Процесс разборки инструментов от различных изготовителей приблизительно схож, не считая неких аспектов.

Перед воплощением разборки устройства инсталлируются предпосылки поломок, которые конечно зависеть и от поверхности устройства. К примеру, часто отмечается неудовлетворительное состояние пластмассового пыльника на патроне вследствие его износа.

Причинами разборки перфоратора служат непостоянность работы, запах гари, странноватые звуки во время работы инвентарем.

Это является предпосылкой утраты стопоров. Чтоб неувязка была предотвращена, нужно при работе с инвентарем воспользоваться длинноватыми сверлами.

Основными предпосылками для воплощения ремонта устройства и его разборки бывают вариации являться последующие:

1. Непостоянность работы инструмента.
2. Появление странноватых звуков при включении устройства.
3. Возникновение аромата гари.
4. В случае отсутствия видимых обстоятельств устройство не долбит.

При выявлении данных признаков дефектов возникает вопрос что необходимо ремонта устройства.

Как отремонтировать перфоратор, если он перестал работать. Выясняем причины поломок инструмента

Строительная сфера ежедневно развивается и пополняется новыми инструментами. Уже на протяжении нескольких лет в топе электроинструментов оказываться перфоратор. По сути, это обычная дрель, которая оснащена ударным эффектом. Ежедневно каждый второй работник сталкивается с неисправностями.

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Подготовка инструмента к работе

Правильное использование перфоратора предусматривает строгое соблюдение требований инструкции и руководства по эксплуатации. Нарушение этих правил приведёт к скорой поломке инструмента без возможности ремонта.

Наиболее распространённые ошибки при работе перфоратором:

• превышение допустимой нагрузки на инструмент;
• длительная непрерывная работа, при которой элементы привода и редуктора перегреваются и могут выйти из строя;
• пренебрежение требованиями и сроками технического обслуживания инструмента;
• нарушение режимов смазки, использование некачественных смазочных материалов;
• выполнение работ, не предусмотренных руководством по эксплуатации.

Перед началом работы инструмент следует осмотреть. Необходимо убедиться в его комплектности, в отсутствии механических повреждений корпуса инструмента и патрона. Проверить целостность электроизоляционного слоя кабеля подключения к сети. Удостовериться в том, что рабочий инструмент (буры, свёрла, коронки) не имеет трещин или сколов, режущие кромки остро заточены.

После этого следует выполнить пробное включение и работу в холостом режиме. Обязательно нужно проверить работоспособность кнопок и тумблеров управления скоростью и направлением вращения патрона.

Для безопасной работы с перфоратором понадобятся средства индивидуальной защиты:

• прозрачные очки;
• перчатки;
• закрытая обувь;
• спецодежда;
• наушники или беруши.

Нельзя пренебрегать правилами личной безопасности при работе со столь мощным электроинструментом. Осколки твёрдых материалов и пыль могут нанести вред здоровью.

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

Бочковые перфораторы

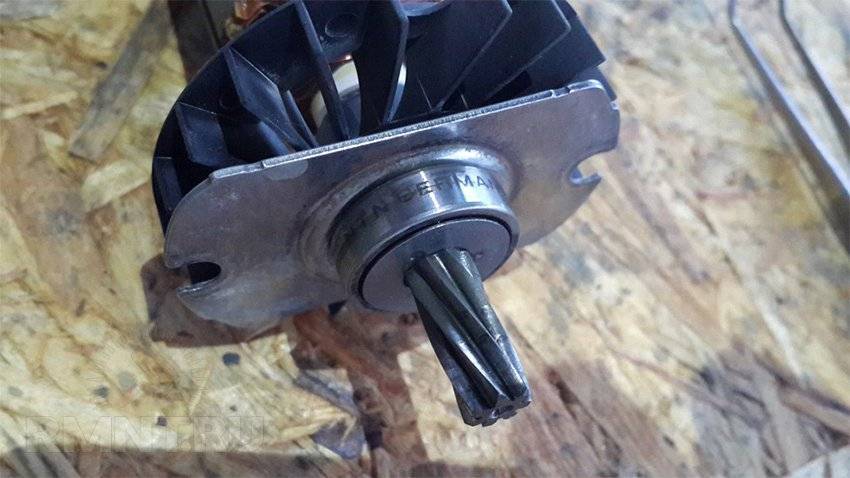

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений

Пистолетные перфораторы

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

Растровая муфта

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

рмнт.ру

Как самому заменить подшипники

В перфораторе присутствует от пяти до десятка радиальных подшипников качения разных размеров и необходимость их замены — лишь вопрос времени

Очень важно периодически проводить разборку и оценивать степень износа этих узлов, иначе в будущем возможно развитие более серьёзных неисправностей

Почти каждый подшипник в перфораторе снять довольно легко, посадочные размеры под них подобраны с высокой точностью. В некоторых случаях снятию может помешать стопорное кольцо. Если его нет, и подшипник отказывается сниматься, применяется универсальный двухзахватный съёмник. Если съёмника в наличии не имеется, то часть, на которую подшипник посажен, нужно зажать в мягких губках тисков, а затем сбить износившийся элемент, нанося удары через наставку по внутреннему кольцу.

При посадке нового подшипника по нему нельзя наносить прямые жёсткие удары. Следует пользоваться упругой наставкой, например, обрезком полипропиленовой трубы. Её нужно предварительно подрезать наискось, чтобы усилие удара приходилось исключительно на внутреннюю обойму. Так тела качения не оставят на канавках микроскопических вмятин.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Учимся продлевать жизнь электроинструмента с момента покупки

Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:

• Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
• Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
• Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
• При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться

Учитывайте еще при покупке, что дрели бывают бытового и профессионального назначения. Если выбирается дешевый бытовой вариант, то надо понимать, что такой инструмент предназначен только для нечастого домашнего применения. Любой ремонт в доме с применением бытовой дрели станет причиной выхода из строя инструмента. Если дрель нужна для того, чтобы сделать ремонт в доме, то выбирать необходимо исключительно профессиональные варианты.

Выполнить ремонт дрели своими руками совсем не сложно. Главное подойти к этому вопросу соответствующе — поиск и устранение неполадок начинать от малого к большому. После правильно выполненного ремонта электроинструмента, он прослужит еще очень долго.
