1 Как из автомобильного насоса сделать Вакуумный?
Легче всего самодельный вакуумный насос сделать из банального манжетного насоса, использующегося в автомобилях.
Более того, вполне подойдет и велосипедный насос, хотя для его модернизации в вакуумный образец бытового типа необходимо будет потратить больше времени и средств, поэтому преобразование автомобильного насоса является более предпочтительным вариантом.
Поэтапно процесс модернизации автомобильного насоса в необходимый вакуумный выглядит так:
- Необходимо раскрутить автомобильный насос;
- Далее манжет разворачивается на 180 градусов;
- Остается лишь собрать механизм в обратной последовательности.
Разворачивать манжет на 180 градусов необходимо потому, что при таком его расположении самодельный агрегат сможет вытягивать воздух из емкости. Мощности вытягивания воздушных масс более чем достаточно, если, конечно же, такой ручной самодельный насос не будет применяться для получения глубокого вакуума.
Вторым этапом модернизации автомобильного насоса будет создание обратного клапана. Наиболее подходящим механизмом для подачи воздуха в емкость от компрессора является любая подходящая по параметрам пластиковая деталь. Ее следует установить между шлангом и насосом.
В целом на этом модернизация обычного автомобильного образца для получения на выходе вакуумного окончена. Казалось бы, что после этого задаться вопросом «как сделать вакуумный насос?» уже не получится.
Модернизированная манжета велосипедного насоса, развернутая на 180 градусов
Но на самом деле данный способ может подойти далеко не всем, поэтому существует еще несколько способов создания импровизированного вакуумного насоса своими руками.
1.1 Водокольцевой насос вакуумного типа
Ручной насос такого вида изготавливается с использование корпуса имеющего цилиндрическую форму. Сам корпус необходимо положить внутрь вала с рабочим колесом, который имеет небольшие лопасти.
Далее необходимо создать подачу воду в корпус устройства, которая, собственно, и заставит колесо с лопастями вращаться. Надо понимать, что жидкость при воздействии центробежной силы непременно устремится к стенкам устройства. А вот в центре устройства будет вакуум.
Такого рода устройства применяются не только в сельскохозяйственной технике, но и даже устанавливаются в заводское оборудование.
Следует заметить, что водокольцевой вид насоса имеет существенные недостатки, что ограничивают спектр его применения. Это такие недостатки, как:
- Необходимость в постоянном улавливании и последующей утилизации, иногда даже и рециркуляции, так называемых теряющихся рабочих жидкостей, процесс утилизации которых должен проходить с включением отходящих газов;
- Необходимость в постоянном пополнении объемов рабочих жидкостей в самом механизме;
- Необходимость создания системы для охлаждения использующейся жидкости, что просто обязательно при работе вакуумного насоса такого типа, так как при отсутствии снижения давления образующихся паров выход из строя оборудования просто неизбежен.
Изготовление вакуумника своими руками
Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.
Вакуумный насос из велосипедного насоса
Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.
После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.
Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.
Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.
Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.
Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).
Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.
Вакуумный насос из автомобильного компрессора
Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.
Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер
снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.
На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.
Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.
Для контроля за обратным давлением можно использовать вакуумный манометр.
Способы очистки
Многие задаются вопросом, сколько раз в год надо проводить . Все зависит от его размеров, объемов используемой воды, делать это надо не реже, чем раз в год. Нельзя полностью откачивать весь ил, необходимо оставлять его около 20% от общей массы. Это делается для того, чтобы первоначально заразить камеру бактериями.
Большое влияние на качество очистки имеет длина выкачивающего трубопровода. Если длина большая, то необходимо установить промежуточный колодец. Таким образом, будет возможность проводить очистку в два этапа, используя для этого стандартный гофрированный шланг.
Большего эффекта добиваются, когда чаще чистят септик, делать это могут как специалисты, так и сам хозяин.
Модифицирование автомобильного насоса
Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.
В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.
Первый шаг. Разберите исходный насос.
Разборка ручного автомобильного насоса
Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.
Третий шаг. Соберите агрегат в порядке, обратном разбору.
Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.
На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

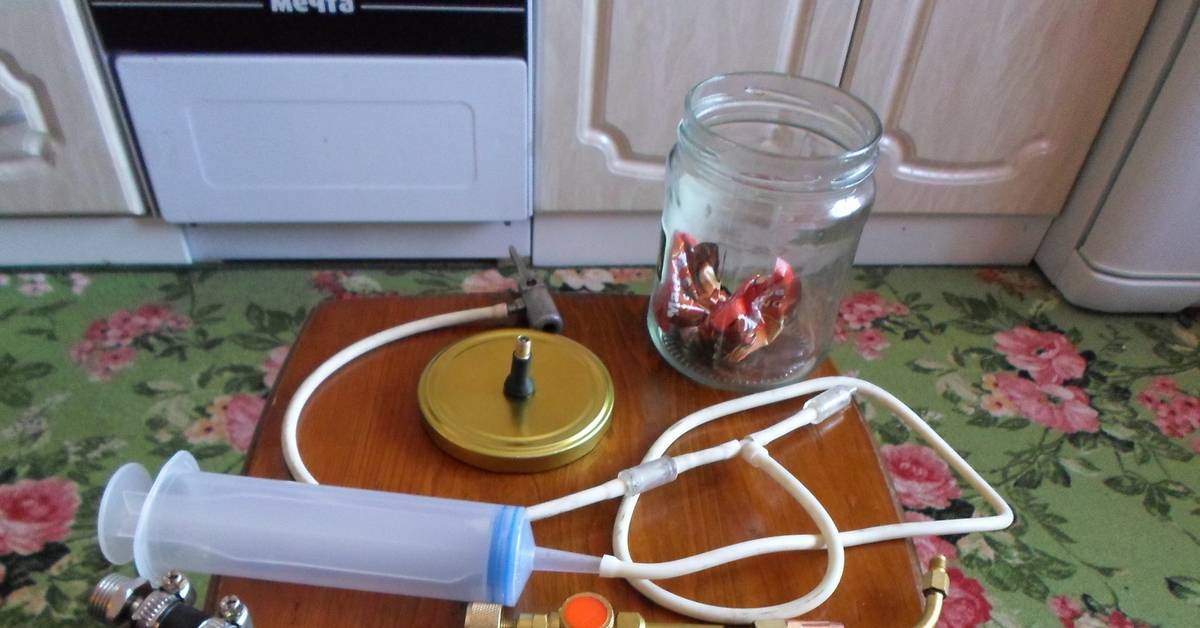

Применение ручных воздушных насосов
Для решения несложных задач, связанных с созданием неглубокого вакуума, подойдет любое устройство для накачки воздуха – ручной или ножной автомобильный насос и даже медицинский шприц. На примере последнего покажем сборку простейшей вакуумной помпы. Для работы потребуются следующие материалы:
- шприц вместительностью 10—20 мл;
- клапан обратный пластиковый – 2 шт.;
- прозрачные трубки от капельницы;
- тройник.
Справка. Маленькие обратные клапаны продаются в зоологических магазинах, отдел аквариумных приспособлений. Цены буквально копеечные.
Ручной аппарат откачки воздуха собирайте в таком порядке:
- Отрежьте от трубки капельницы 3 куска длиной 5—6 см.
- Наденьте отрезки на выходы тройника, к среднему подсоедините шприц.
- Установите на концах 2 оставшихся трубок обратные клапаны, чтобы стрелки на корпусе указывали в разные стороны.
- К выводу клапана, чья стрелка направлена к шприцу, подключите трубку, ведущую к объекту вакуумирования. Проверить работу помпы можно литровой пластиковой бутылкой.
Принцип действия следующий: когда вы тянете поршень, воздух проходит через клапан со стороны бутылки, вторая линия перекрыта. После нажатия на шток клапан первой трубки уже не пускает воздух, зато второй – открыт. Если интенсивно работать поршнем, то внутри бутылки довольно быстро образуется вакуум, что и показано на видео:
Более производительные ручные установки делаются из различных поршневых приспособлений. Подойдет обычный насос, предназначенный для подкачки шин автомобиля. Чтобы переделать нехитрое устройство в вакуумный насос, действуйте согласно инструкции:
- Открутив ребристую гайку сверху корпуса, извлеките шток с манжетой.
- Ключом 10 мм отверните гайку крепления манжеты и переставьте элемент юбкой кверху, как изображено на фото. Затяните крепеж обратно.
- Соберите приспособление и поставьте на подводящем шланге обратный клапан.
После переделки насос станет втягивать воздух по основному шлангу, а выбрасывать сквозь отверстие в корпусе. Если понадобится подкачка колес авто, манжету несложно вернуть в исходное положение. Как сделать вакуумную помпу из небольшого велосипедного насоса, смотрите на видео:
Виды и область применения
Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.
Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.
Основные виды вакуумных приспособлений:
- Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
- Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
- Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.
Разновидности самодельных конструкций
Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах
И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер
Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.
Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.
Использование автомобильного насоса
Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.
А изготовить его можно с помощью следующих шагов:
- Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
- Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
- После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
- Собрать механизм.
Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

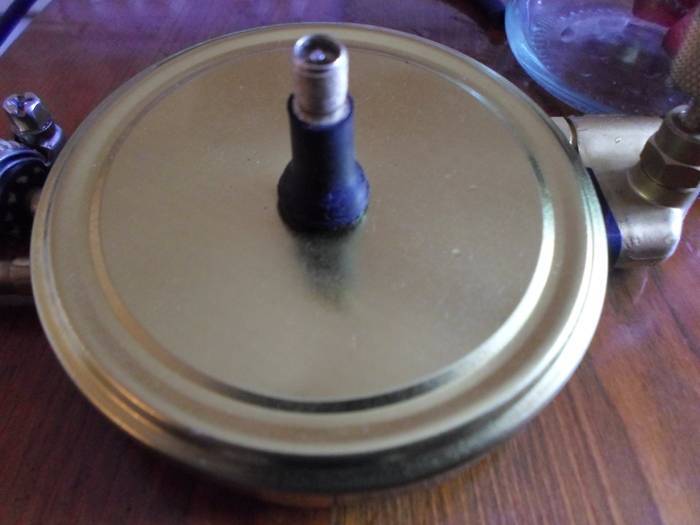

Монтаж вакуумного клапана
Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.
Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.
Изготовление из компрессора
Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.
Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

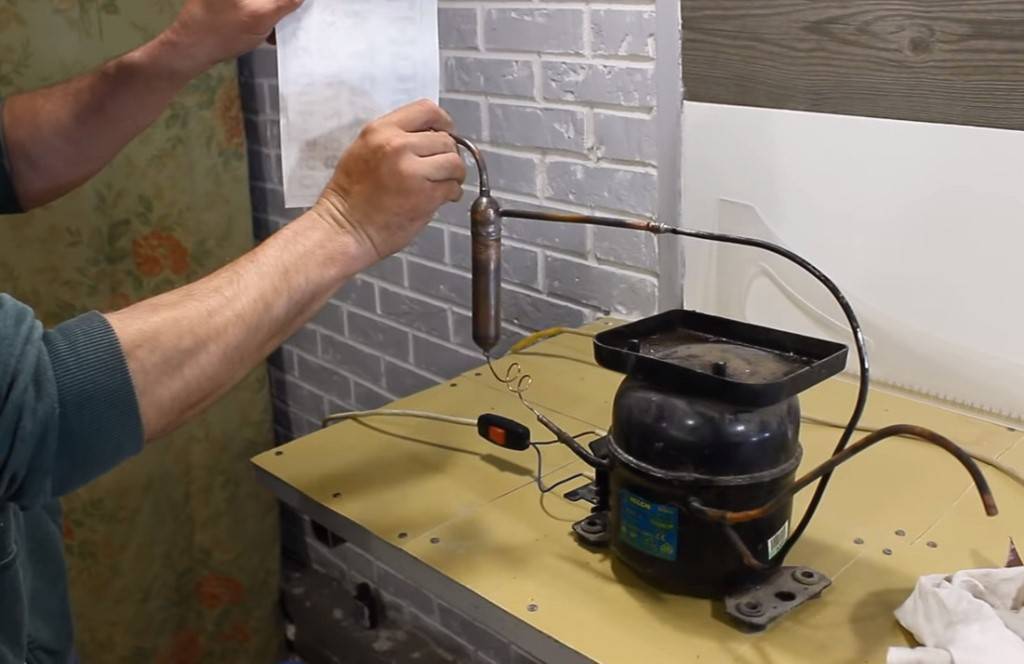

Вакууматор из мотора от холодильника
Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.
Такая конструкция создаётся по следующему алгоритму:
Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор
На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо
Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.
Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:
- Поломка электрического двигателя или его неквалифицированное подключение к сети.
- Несогласованность привода и вала мотора холодильника.
- Заклинивание рабочего элемента.
- Создаётся накипь.
- Перегрев вакууматора и его деталей.
Таким аппаратом можно без проблем откачать воздух из банки или бутылки.
Переделка аквариумного компрессора
Весьма практичный вариант вакуумного насоса можно изготовить из уже упоминавшегося здесь компрессора для аквариума. Конструкцию данного изделия нужно совсем немного видоизменить:
- Внимательно осмотрев компрессор, необходимо найти крепежные элементы, сняв которые можно демонтировать обратные клапаны.
- Разобрав изделие, снимите клапаны, а затем поменяйте их местами.
- Остается собрать компрессор, подсоединить его трубкой к вакуумируемой емкости и запустить в работу.
Улучшить работу устройства поможет небольшое усовершенствование: в корпусе нужно выполнить отверстие, через которое будет выводиться конденсат или случайно попавшая в компрессор влага.
Виды насосов для откачки канализации
Насосы можно разделить на виды по двум признакам:
- По материалу.
- По типу установки.
Рассмотрим их подробнее.
По материалу
Все насосы, которые используются для откачки канализации, находятся в агрессивной среде. Корпус насосов должен соответствовать определённым требованиям. Во-первых, он должен быть герметичным. Во-вторых, материалы должны быть стойкими к различным агрессивным средам. Для изготовления таких насосов используют:
- Специальный пластик.
- Чугун.
- Нержавеющую сталь.
Не весь пластик можно применять на производстве насосов, функционирующих в агрессивной среде. Несмотря на это, данный вариант является самым дешёвым, а качество таких насосов огорчает.
Фекальный насос с ножами
Нержавеющая сталь — это самый лучший вариант для канализационных насосов, недостатком является только то, что из-за него насос стоит очень дорого. Если же у вас нет денег на насос из нержавеющей стали, но вы хотите получить качественное оборудование, то рассмотрите чугунные установки, являющиеся «золотой серединой».
Разновидности фекальных насосов
Различают три вида насосов по типу установки:

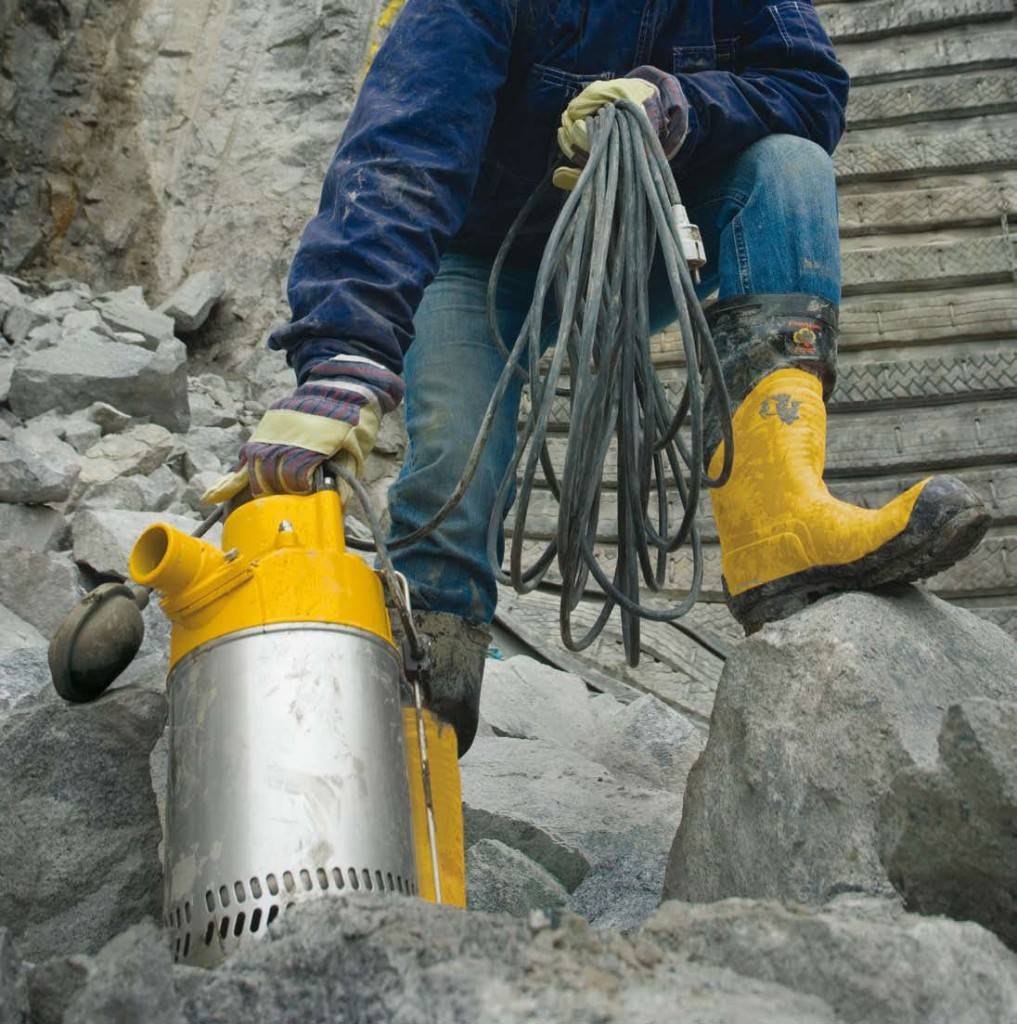

- Погружные насосы. Такие установки всегда помещаются на самое дно резервуара со средой, перекачка которой является основной их задачей. Практически все такие насосы являются автоматическими (активация происходит при помощи поплавкового переключателя). Есть два варианта установки такого оборудования, ведь они могут крепиться и стационарно, и мобильно. Если выбрать 1 вариант, конструкция получится очень надёжной, но недоступной, поэтому с ремонтом и обслуживанием точно возникнут проблемы. Мобильные погружные насосы лишены данного недостатка, они всегда закрепляются на двух прутьях, а к верхней части приделывается специальная цепь, которая поможет вам достать насос при необходимости. Гофрированные трубы, которые применяются при данном способе, тоже нуждаются в регулярном обслуживании, не забывайте про них! А самым простым вариантом является простое погружение насоса на определённое время, главный недостаток заключается в том, что оборудование необходимо постоянно вынимать и чистить. Такие насосы не шумят, не греются, откачивают жидкость на большой глубине и работают автоматически!
- Полупогружные насосы. Такие конструкции предполагают особую установку: мотор должен остаться на поверхности, а всасывающую часть нужно погрузить на максимальную глубину. Эти насосы дешевле, так как не нужна полная герметичность для мотора, но, к сожалению, их мощность ниже, чем у погружных насосов, а глубина, на которую опускается всасывающая часть, расстраивает. Полупогружные насосы не поддерживают измельчители, а максимальный размер частиц значительно ниже, чем у стандартных погружных моделей. Такие насосы не пользуются популярностью.
- Поверхностные насосы. Поверхностные насосы отличаются от других вариантов тем, что в жидкость погружается только шланг, поэтому их производительность значительно ниже, чем у представленных ранее моделей. Экономия идёт на том, что корпус поверхностных насосов не обделывается специальными стойкими материалами. Такие модели привлекают простотой монтажа, так как просто требуется опустить шланг в резервуар. Поверхностные насосы запрещено использовать на большой глубине, потому что они могут выйти из строя (причина кроется в эффекте кавитации), мощности мотора также не хватит для проведения работ!

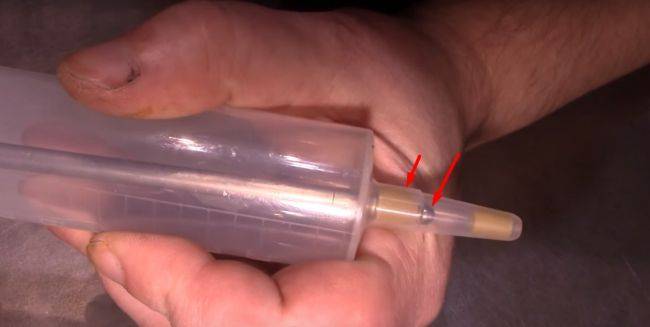

Преобразование медицинского шприца
Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса.
Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:
- Пластиковый тройник.
- Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
- Два аквариумных обратных клапана.
- Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.
Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.
Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.
Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.
Низковакуумный насос
Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.
Низковакуумный насос
Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.
Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

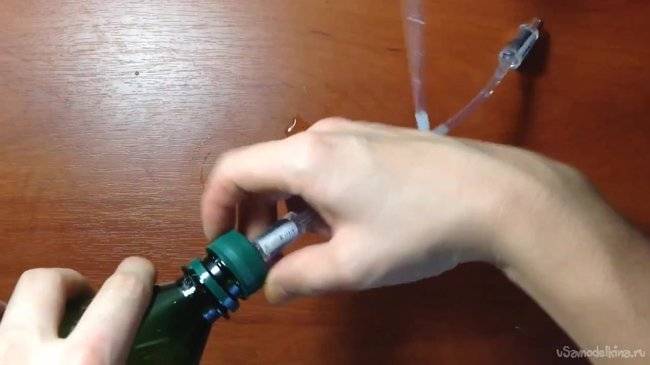

Простейший вакуумный насос
Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:
- шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
- пластиковые бутылки разного диаметра;
- дрель или другой ручной инструмент резки отверстий.
Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:
- срезается верхняя часть большой бутылки;
- по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
- после примерки изготавливается уплотнительное кольцо их скотча или изоленты.
К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.
Вакуумный нагнетатель из велосипедного насоса
Конструкция велосипедного нагнетателя не отличается от автомобильного насоса
Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение
Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.
Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.
Самостоятельный монтаж заводского агрегата
Установка насоса для канализации – простое и нетрудоёмкое занятие, которое под силу выполнить владельцу загородного дома. После завершения обустройства колодца на дно сооружения устанавливается насосное оборудование. Для обеспечения минимального зазора между днищем сооружения и заборным отверстием используются специальные металлические опоры на корпусе насоса. Для обеспечения более надёжной работы агрегат можно подвесить на прочном стальном тросе или использовать специальную опорную конструкцию.
Для предотвращения обратного перелива сточных вод после отключения прибора выполняется установка обратного клапана. Он врезается в трубопровод. Если вы собираетесь консервировать систему канализации, например, на зимний период в дачном доме, то необходимо выполнить монтаж отсечного вентиля. Он устанавливается в трубопроводе за обратным клапаном. Если вы будете уезжать надолго, то этот вентиль нужно перекрывать, обеспечивая тем самым отсечение фекального насоса от наружных стоков.
Подключается насосная установка через электрощит, укомплектованный защитными устройствами. Этот щит обязательно должен быть заземлён, оборудован автоматическим выключателем, пультом управления и защитным устройством для принудительного включения и отключения насосного оборудования.
Разновидности самодельных конструкций
Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах
И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер
Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.
Использование автомобильного насоса
Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.
А изготовить его можно с помощью следующих шагов:
- Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
- Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
- После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
- Собрать механизм.
Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.
Монтаж вакуумного клапана
Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.
Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.
Изготовление из компрессора
Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая.
Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.
Вакууматор из мотора от холодильника
Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.
Такая конструкция создаётся по следующему алгоритму:
Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор
На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:
Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:
- Поломка электрического двигателя или его неквалифицированное подключение к сети.
- Несогласованность привода и вала мотора холодильника.
- Заклинивание рабочего элемента.
- Создаётся накипь.
- Перегрев вакууматора и его деталей.

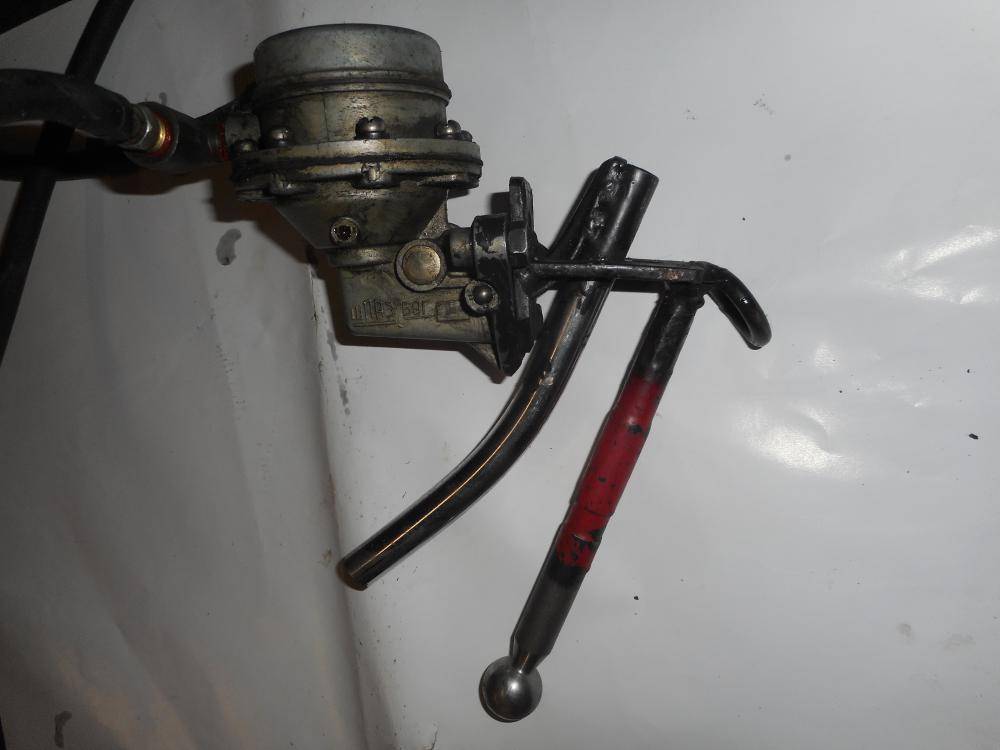

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.
