Виброплита: виды, строение, принцип работы, чем руководствоваться при выборе

Принцип действия

Работа виброплиты основана на использовании вращающегося вала с эксцентриком, образующего сильную вибрацию. Вал установлен на массивном металлическом основании, которое своим весом воздействует на грунт, уплотняя его за счет своего веса.

На этом же основании установлен двигатель, необходимый для приведения эксцентрикового вала во вращение. Для управления конструкцией и придания установке нужного направления устанавливается длинная рукоятка.

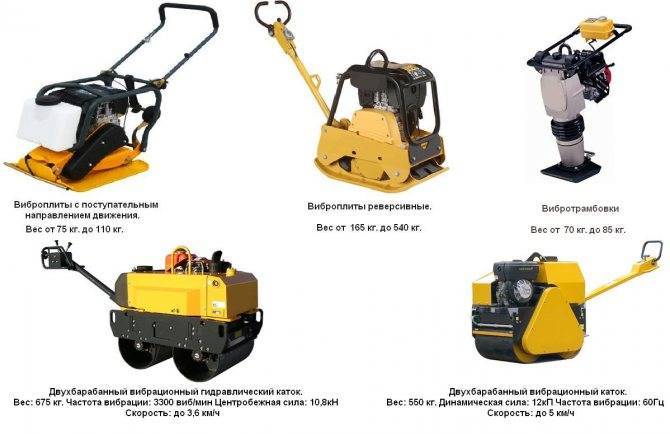

Существует несколько разновидностей виброплит:

• электрические;
• дизельные;
• бензиновые.

По весу они подразделяются на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг) ;
• среднетяжелые (от 90 до 140 кг);
• тяжелые (140-200 кг и более).

Различают также способ перемещения виброплиты:

• прямоходные, способные передвигаться только вперед и нуждающиеся с площадке достаточного размера для разворота;
• реверсивные, способные двигаться как вперед, так и назад, что делает их более удобными в условиях ограниченности пространства.

Легкие и универсальные виброплиты используются на уплотнении дорожек, тротуарной плитки, ландшафтных работах. При строительстве, фундаментных работах необходимы среднетяжелые и тяжелые установки, обеспечивающие максимальное уплотнения в сочетании с высокой производительностью.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

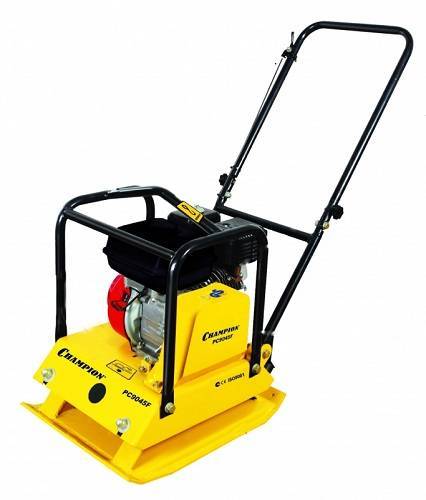

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

• габариты опорной плиты, мм;
• частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

• глубину выполнения уплотнения, мм;
• амплитуду вибрирования, мм;
• мощность, кВт;
• массу агрегата, кг;
• расход электроэнергии или топлива, кВт/ч или л/ч;
• максимальную производительность, м.кв./ч;
• габариты устройства в целом, мм.

Чем отличается виброплита от вибротрамбовки

Некоторые пользователи ошибочно полагают, что вибрационные плиты и вибротрамбовки — это одни и те же устройства. Однако, рассматривая функциональные возможности и технические характеристики этих двух разных типов строительного оборудования, нужно отметить, что они отличаются друг от друга:

1. Объемом выполняемых работ. Вибротрамбовка применяется в тех случаях, когда возникает необходимость в проведении легких, несложных уплотнительных работ. Вибрационные плиты, в зависимости от их класса, могут использоваться для выполнения задач любой сложности. Как правило, такая строительная техника применяется в тех случаях, когда нецелесообразно либо невозможно использование крупногабаритного трамбовочного оборудования.
2. Человеческий фактор. Вибротрамбовки оператор должен постоянно держать в вертикальном положении.
3. Габариты. Виброноги на трамбовках не занимают большого пространства, поэтому для них не нужно предварительно расчищать рабочее место.

Стоит отметить, что для выполнения разнообразных работ в проблемных, затруднительных местах, используются вибротрамбовки. Это обусловлено тем, что они обладают небольшими габаритами и малой трамбовочной поверхностью.

Примеры лучших доступных по цене виброплит

Patriot VT-60LB — модель американской торговой марки. Предназначается для уплотнения различных грунтов. Небольшой вес аппарата (66 кг), малые габариты плиты (40×40 см) вкупе с транспортировочным комплексом колес позволяют мобильно перемещать аппарат между строительными объектами. У модели достойные показатели частоты вибраций (93.9 Гц) и мощности мотора (5.5 л.с.), которые дают возможность проводить уплотнение на глубину до 15 см. Мотор 4-тактный бензиновый. В стандартный комплект поставки входит бак для воды. Стоимость аппарата 31-32 тысячи рублей.

Champion PC9045F – аппарат китайского бренда из категории универсальных виброплит для профессионального использования. Инструмент весом 90 кг и габаритами плиты 45×50 см способен в течение часа уплотнять до 416 м2 на глубину до 30 см. Двигатель здесь бензиновый 4-тактный мощностью 6.5 л.с. Основание плиты закруглено для повышения качества уплотнения вблизи углов, бордюров и столбов.

Средняя стоимость модели 32500 рублей.

Wacker Neuson DPS 1850 Basic – аппарат немецкой марки. Работает на дизельном топливе. Весит виброплита 110 кг и способна за час работы уплотнить до 660 м2 площади. Может применяться в строительстве и асфальтировании дорог, поскольку качество подшипников вибрационного механизма рассчитано на работу при высоких температурах. Производитель предусмотрел систему снижения уровня вибрации ручки, чтобы управляющему устройством оператору было относительно комфортно работать. Стоимость этой модели около 195 000 рублей.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Виды виброплит, исходя из их массы

Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.

1. Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
2. Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
3. Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.

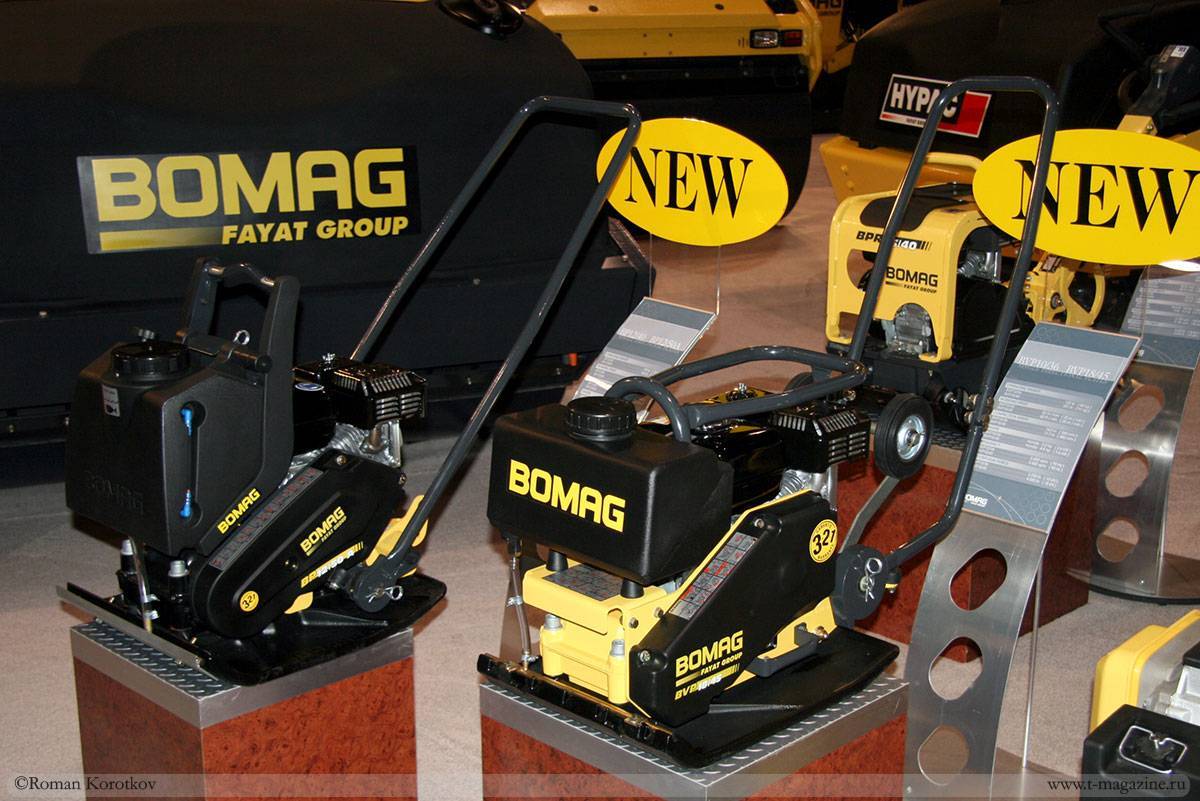

Основные производители вибрационных плит

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Поделиться

Классификация виброплит

Конструкция инструмента несложная. Основные элементы виброуплотнителя грунта – это стальная платформа, мотор, крепящийся к валу, и эксцентриковый груз. Вращение мотора вызывает сильные вибрации груза, которые усиливают давление плиты на грунт. Передаваемая через плиту вибрация приводит частицы грунта в движение, заставляя те заполнять имеющиеся в насыпи пустоты. После уплотнительных работ из насыпи получается плотная и ровная поверхность.

Все имеющиеся в ассортименте виброплиты условно классифицируют по назначению, типу движения, видам двигателя и управления.

По назначению

Тут выделяют следующие типы виброплит.

1. Для укладки дорожных покрытий. Опорная плита таких инструментов массивная с гладкой поверхностью и закругленными краями. В оснащении устройства предусмотрена система увлажнения поверхности плиты для предотвращения налипания асфальтобетонной смеси.

2. Аппарат для трамбовки грунта оснащаются массивной рифленой трамбующей поверхностью и вибрационным механизмом с высоким уровнем колебаний.

По типу движения

По этому параметру виброплиты бывают поступательные и реверсивные. Поступательная оснащается одним дебалансом и может работать только в одном направлении. Реверсивная виброплита оборудуется двумя вибраторами, за счет чего может работать в прямом и обратном направлении.

Виброплита реверсивная (до 200 кг) BPU 3050

По типу двигателя

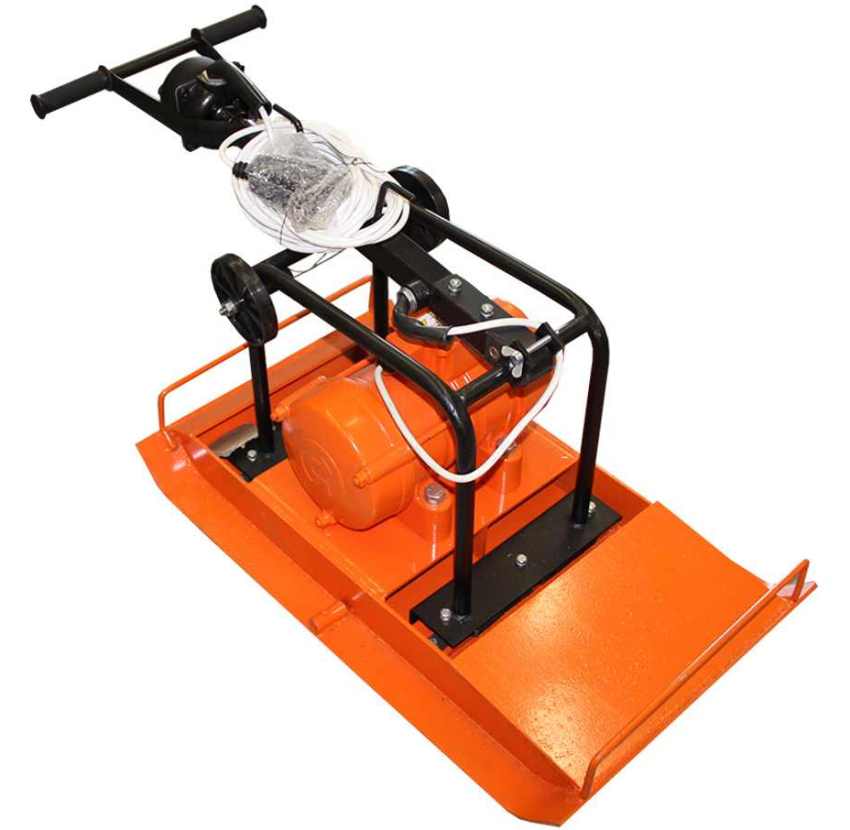

Электрическая виброплита относится к бытовому спектру приспособлений из-за малого веса и невысокой степени трамбовки, а также ограничения в передвижении из-за длины шнура. Инструмент востребован в условиях ограниченности доступа свежего воздуха, например, для работы в зданиях. Может использоваться для обустройства дорожек на дачном участке.

Инструмент с двигателем внутреннего сгорания (на бензине или дизельном топливе) более мобилен. Выпускаются модели бытового (с менее мощным мотором и весом плиты) назначения и мощные агрегаты для профессионального использования. По виду топлива аппараты подразделяются на виды:

• бензиновая виброплита;
• дизельная разновидность инструмента.

Виброплита ВП-100 (90 кг)

По типу управления

Если говорить о типе управления, то бывают устройства с ручным и дистанционным управлением. Инструмент бытового назначения и доступные профессиональные модели относятся к первому типу.

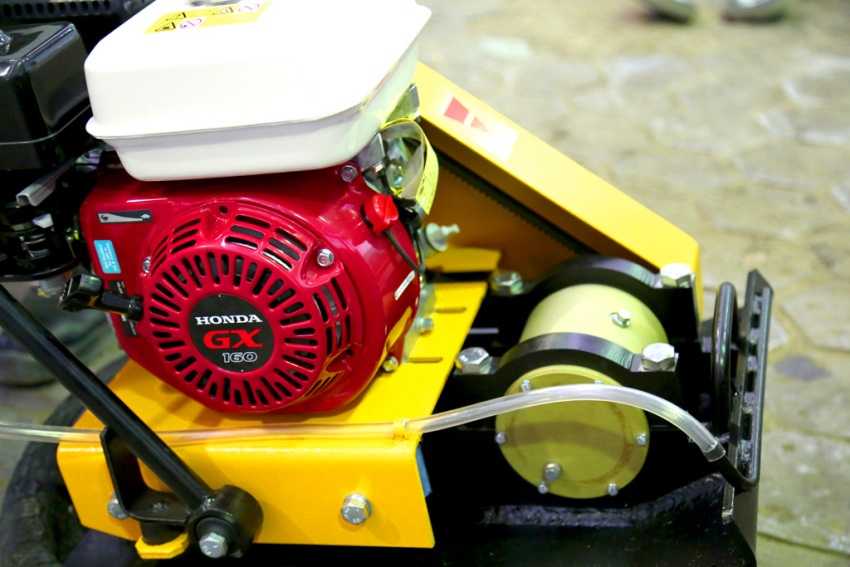

Устройство и принцип работы виброплит

Основные узлы этого оборудования:

• рабочая плита;
• вибратор;
• двигатель на раме;
• муфта.

В состав вибратора, который является основным рабочим узлом трамбовочного оборудования, входят: дебалансный вал (один или несколько), смонтированный на подшипниковых опорах, и цилиндрический корпус. Если такой вал один, то инструмент относится к категории прямоходных, если два – оборудование реверсивное. Для повышения комфорта оператора применяют амортизационные коврики и специальные перчатки, способные частично гасить вибрации.

Принцип работы основан на ударных действиях, оказываемых на сыпучие компоненты. Важную роль играет не только сила ударов, но и их амплитуда и частота. Под действием вибраций мелкие фракции осыпаются вниз, заполняя пустоты между крупными зернами. Благодаря такому эффекту, плотность нижнего слоя максимально возрастает. На степень уплотнения значительно влияет вес самого агрегата.

Виброплиты для уплотнения асфальта используются в случаях, когда применение полноразмерной дорожно-строительной техники является нерациональным или невозможным из-за стесненности условий. Вибрационные плиты современной конструкции обеспечивают:

• экономный расход топлива – дизельного, бензина, электроэнергии;
• проведение работ возле стен, люков, колодцев, в траншеях;
• возможность регулировки рабочего режима, установки оптимальной частоты и амплитуды вибраций, для электроплит – ограничение пускового тока.

Особенности ухода за оборудованием

Для корректной работы любой техники нужен правильный уход. Не забывайте:

• необходимо очищать грязь на небольших деталях, чтобы не сокращать срок службы изделия;
• следите за состояние фильтра (он может быть бумажный или поролоновый), пыль стряхнуть, промыть в теплой воде, просушить;
• перед началом работы прогревайте двигатель;
• проверяйте масло в редукторе.

Перед выполнением определенного вида работ, ознакомьтесь с площадью, которая требует утрамбования. Только потом подбирайте агрегат. Стоимость не всегда является основным показателем. Кроме этого, нужно рассчитать при каких условиях пройдет большая часть процедур.

Дополнительные элементы

Дополнительными элементами являются:

• рукоятка (водило), использующаяся для направления виброплиты во время работы;
• тележка, на которую устанавливают устройство при перемещении с одного места на другое;
• натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.

Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.

Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.

Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов

Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня

Если ролик  виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.

Лучшие виброплиты с бензиновым приводом

Бензиновая виброплита является наиболее востребованным продуктом на рынке. Стоит она дешевле дизельного аналога, проста в обслуживании, и не имеет привязки к сети, как в случае с электрическими моторами. Одновременно с этим бензиновая установка считается наименее долговечной. Постоянное воздействие вибрации негативно сказывается на любом моторе, и как показывает практика, бензиновый выходит из строя чаще. Впрочем, если дача станет основным местом работы инструмента, не имеет смысла переплачивать за дизельный аналог. Со своими задачами этот инструмент справляется превосходно.

На что обратить внимание при выборе виброплиты или утрамбовщика грунта

• Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
• Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
• Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.

• Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
• Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.

Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.

Принцип действия виброплиты

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

• двигатель;
• чугунная или стальная плита;
• вибратор;
• рама.

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Как выбрать оптимальную?

Перед выбором и покупкой виброплиты обращайте внимание на такие детали:

• Технические характеристики, документация завода-изготовителя;
• Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
• Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
• Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.

• Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
• Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
• Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
• Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
• Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.

Виды виброплит, исходя из их массы

Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.

1. Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
2. Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
3. Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.

Разметка дорожек и площадок

Разметка поверхностей, подлежащих облицовке брусчаткой, производится с учётом следующих факторов:

• месторасположение;
• уклон в направлении от строений;
• нагрузка на поверхность (пешеходы, автотранспорт);
• конфигурация (условия для безопасного проезда автотранспорта).

Мощение дорожек производится с уклоном в 3% в сторону, противоположную имеющимся строениям, с целью отвести от них ливневые и талые воды.

Схема фундамента под тротуарную плитку

Если по дорожкам планируется движение легкового автотранспорта, то толщина используемой тротуарной плитки должна быть не менее 6 см. При обустройстве проезда автотранспорта ширина дорожек должна обеспечивать пешеходу и машине возможность безопасно разминуться. Радиус кривизны неровных участков проездов должен позволять автомашине выполнить поворот, а габариты площадки или стоянки – развернуться.

Виброплита: основные виды, различия, достоинства и недостатки

Виброплиты разделяются по нескольким показателям. Первый из них – это тип двигателя. В зависимости от того, какой двигатель установлен на агрегат, плиты бывают:

• бензиновые;
• дизельные;
• электрические.

Поступательная виброплита с дизельным приводом для уплотнения грунта, асфальта и щебня.Виброплита электрическая 220 В – это самый дешевый и доступный вариант. По техническим критериям она несколько уступает двум другим видам, так как имеет небольшой вес и невысокую степень трамбовки. Более всего эта модель подойдет для использования на частном участке, в сельском хозяйстве, в ландшафтных работах. Недостатком ее является обязательное наличие источника электропитания и ограничение радиуса действия длиной шнура.

При отсутствии источника электричества или невозможности подключения к электросети стоит купить виброплиту бензиновую. Она дороже электрической, но не имеет ограничений по условиям эксплуатации. Ее несложно транспортировать и перемещать. Дизельное топливо дешевле бензина, но сам двигатель стоит дороже. Дизельные агрегаты наиболее мощные, они чаще используются на строительных площадках. Недостатком дизельной виброплиты является значительный уровень шума во время работы и высокая стоимость.

Обратите внимание! Мощность двигателя напрямую влияет на передвижение плиты. При высоких показателях агрегат передвигается сам

Если мощность низкая, то плита может зарываться. Этот недостаток усугубляется, если трамбуется слой мелкозернистого материала.

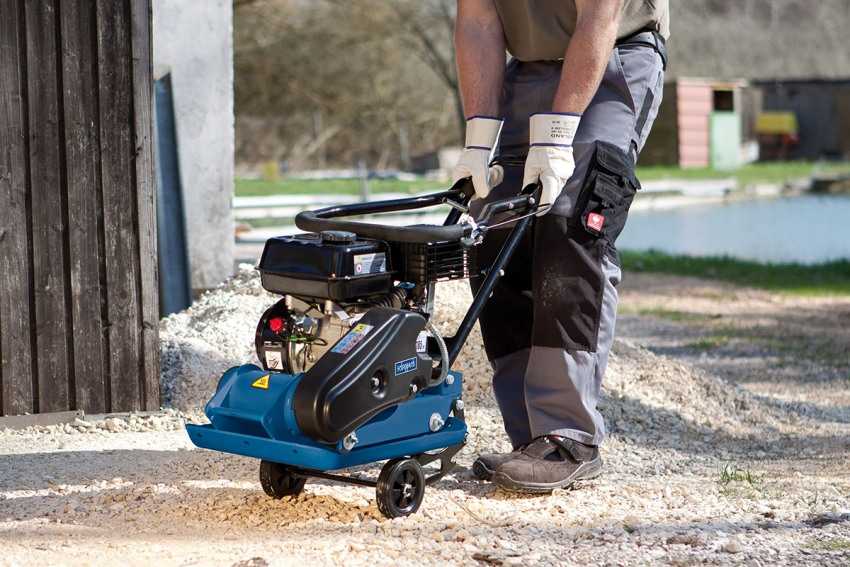

Бензиновые виброплиты — очень маневренное приспособление благодаря своим компактным габаритам.

Разделяются виброплиты и по назначению: для трамбовки асфальта и уплотнения грунта. Первые отличаются наличием в их конструкции устройства для подачи водного орошения. Оно необходимо для смачивания, влажная поверхность исключает налипание на основание. Поверхность такой вибрационной плиты гладкая, края скругленные.

Агрегат для утрамбовки грунта более тяжелый, фактура поверхности плиты рельефная.

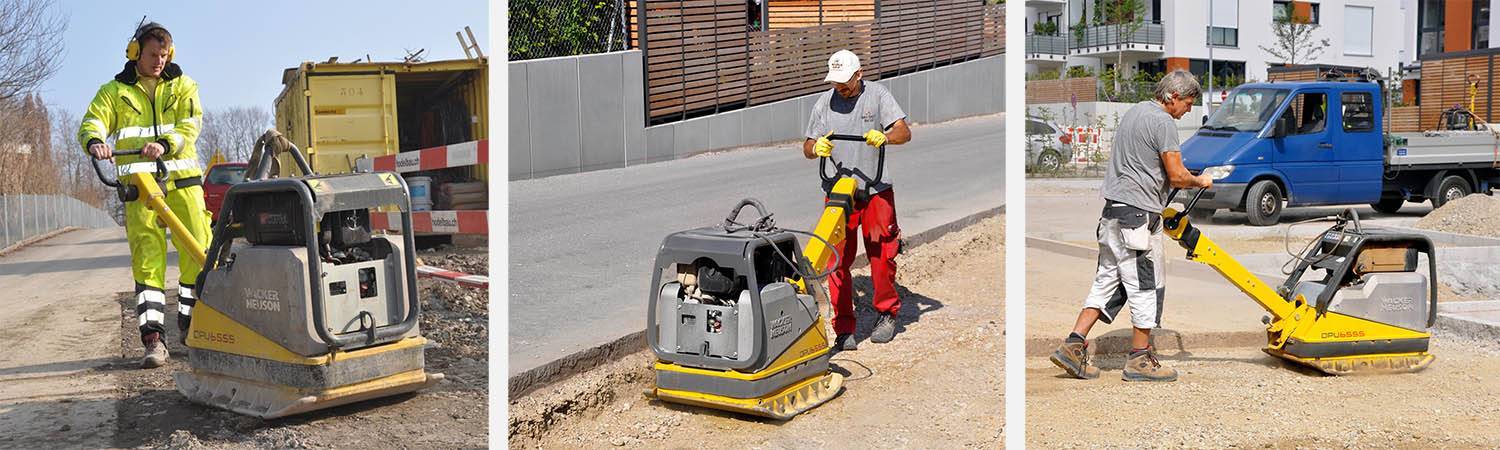

Различают машины с поступательным движением и реверсные. Поступательные двигаются в одну сторону и имеют один дебаланс. У второго типа виброплит возвратно-поступательное направление передвижения. В них два дебаланса, поэтому они могут двигаться в разные стороны. Управляются виброплиты вручную или же дистанционно. Последний вариант удобен и безопасен, но цена на него гораздо выше.

Виброплита с электродвигателем менее функциональна, она имеет малый вес и низкую степень трамбовки.

Выбираем виброплиту по параметрам

Чтобы купить подходящую модель, которая не будет пылиться долгие годы в подсобке, следует определиться, в каких целях будет использоваться агрегат. Выбор виброплиты должен соответствовать этому определяющему критерию, а также финансовым возможностям, при этом сама модель обладать достойными характеристиками.

Определяющие выбор устройства критерии следующие.

1. Вес. Аппараты весом до 75 кг выбирают для работ, связанных с укладкой тротуарной плитки и утрамбовкой гравийных дорожек. Универсальному сегменту оборудования (виброплиты весом 75-90 кг) подвластны такие виды работ, как ландшафтное строительство, их используют при прокладке трубопроводов, ямочном ремонте гравийных и асфальтных дорог. Аппараты справляются с уплотнением земельного грунта, песка, гравия и асфальта. Среднетяжелые модели (90-140 кг) более производительные, используются в ямочном ремонте и асфальтировании дорог.
2. Вибрационное усилие в характеристиках указывается в кН, и зависит оно от мощности мотора. Для укладки тротуаров достаточно значения до 1000 кН, для других видов работ требуются большие силовые вибрации.
3. Площадь плиты. Лучшим показателем по части качества трамбовки считается меньшая площадь.
4. Мощность двигателя – параметр, определяющий производительные возможности инструмента.

Для правильного выбора инструмента полезно посмотреть рейтинг популярности моделей, сравнить цены. Такой подход позволит выбрать достойный аппарат, соответствующий основным, возлагаемым на него задачам.

Технические характеристики

Каждая модель отличается характеристиками, которые делают особенным устройство и предполагает определенные виды работ.

Материал

Основное, на что стоит обратить внимание, материал рабочей плиты. Чаще всего она изготовлена из чугуна, но бывает и из стали

Важный критерий: мало подвержено износу и выдерживает большие нагрузки

Корпус может быть алюминиевый (как дорогой вариант) или из стали. Такие материалы устойчивы к вибрациям.

Размеры и вес

По весовой категории делится на четыре вида, указанные в таблице.

Наименование	Вес, кг	Описание
Легкие	до 75	Применяются для ландшафта толщиной не более 15 см.
Универсальные	75-90	Самый распространенный вид. Подходит для ландшафтных работ, ямочного ремонта асфальтового покрытия и заделки после укладки. Ведутся работы ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см
Среднетяжелые	90-140	Применяются для послойного уплотнения оснований строящихся дорог.
Тяжелые	Более 140	Могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров.

Критерий размера рассчитывается по подошве изделия:

• 40*32 см для садовых дорожек, небольших участков, потому что достаточно маневренная модель, прекрасно подойдет для личного использования;
• 53*50 см уже используется при укладке асфальта, тротуарной плитки, при подготовке площадки для фундамента и тому подобные операции.

Если корректно подобрать габариты подошвы, то и работа выполнится быстрее, благодаря правильному подходу.

Тип двигателя, мощность и время работы

От двигателя, который установили производители, зависят основные характеристики. Это скорость перемещения, сила удара и эффективность уплотнения.

Двигатель установлен на отдельной прочной раме и крепится к подошве через амортизаторы. В центре подошвы расположен вибровозбудитель, внутри которого вращается вал. Именно это вращение создает центробежную силу, которая заставляет основание вибрировать.

Мощность напрямую зависит от типа двигателя:

• дизельные — от 3000 до 24500 Вт;
• электрические — от 250 до 2200 Вт;
• бензиновые — 1770-9800 Вт.

Виброплиту с двигателем внутреннего сгорания используют там, где нет возможности подключения к сети. Техника отличается мобильностью и хорошими показателями мощности. Запускаются при помощи стартера:

• ручного;
• электрического (служит аккумулятор).

Мощнее будет виброплита, которая работает на топливе. Но для частного строительства подойдет и электрический прибор.

Скорость перемещения

Данный показатель самостоятельно не важен, хоть и указывает на промежуток времени, который потребуется для обработки определенной площади. В инструкции по эксплуатации указан данный параметр. Соотношения могут быть разные, к примеру, у некоторых моделей при повышении скорости в 3 раза глубина снижается в 2 раза.

Скорость должна соответствовать частоте колебаний, которые указаны в Герцах. Чаще всего этот показатель составляет около 90 Гц, что в принципе позволяет использовать стандартные значения для разных пластин

Также важно учитывать состояние почвы и ее тип, ведь песок или земля требуют разного воздействия
