Вольфрам

Риски для здоровья

Обращение с твердыми металлами требует особых мер безопасности на рабочем месте, поскольку вдыхаемая пыль карбида вольфрама- кобальта может вызвать фиброз легких и есть признаки канцерогенного воздействия. Это связано с содержащимся в нем кобальтом. Острая токсичность карбида вольфрама очень низкая.

Кольцо на палец из карбида вольфрама

Когда палец опухает, например B. Укус пчелы или травма может привести к серьезным повреждениям, поскольку кровоток заблокирован или полностью прерван ювелирным кольцом . При необходимости кольца затем пропиливаются. Поскольку кольца из карбида вольфрама трудно разделить таким образом из-за их твердости, могут возникнуть проблемы. Однако такие кольца можно сломать с помощью плоскогубцев и т.п.

Карбиды вольфрама

Твердые сплавы рассмотрим более подробно. Тугоплавкий металл может образовывать разные карбиды: полукарбид и монокарбид. Они отличаются способностью растворять в себе тугоплавкие металлы и взаимодействием с разными кислотами.

Вольфрам — металл имеющий разные карбиды

Также монокарбид уступает поликарбиду в устойчивости и твердости. А к преимуществам монокарбида можно отнести способность к образованию кристаллов в расплавленном вольфраме, что дает возможность использовать его в минералокерамических изделиях. Полукарбид обладает большей устойчивостью к температурам, легкостью внедрения в твердые растворы монокарбида с другими металлами (феррумом, кобальтом), повышенной износоустойчивостью.

Это интересно: Как правильно закалить нож в домашних условиях

История и происхождение названия[ | ]

Название Wolframium перешло на элемент с минерала вольфрамит, известного ещё в XVI в. под названием «волчья пена» — лат. spuma lupi или нем. Wolf Rahm. Название было связано с тем, что вольфрам, сопровождая оловянные руды, мешал выплавке олова, переводя его в пену шлаков («пожирал олово как волк овцу»).

В английском и французском языках вольфрам называется tungsten (от швед. tung sten — «тяжёлый камень»). В 1781 году знаменитый шведский химик Карл Шееле, обрабатывая азотной кислотой минерал шеелит, получил жёлтый «тяжёлый камень» (триоксид вольфрама)[источник не указан 2699 дней

]. В 1783 году испанские химики братья Элюар сообщили о получении из саксонского минерала вольфрамита как растворимой в аммиаке жёлтой окиси нового металла, так и самого металла[источник не указан 2699 дней ]. При этом один из братьев, Фаусто, был в Швеции в 1781 году и общался с Шееле. Шееле не претендовал на открытие вольфрама, а братья Элюар не настаивали на своём приоритете.

Вольфрам и проволока

Вот еще один вид широко распространённой продукции. Вольфрамовая проволока изготавливается из кованых прутков, рассмотренных нами ранее. Волочение производится с постепенным снижением температуры от 1000°С до 400°С. Затем проводят очистку изделия путем отжига, электролитической полировкой или электролитическим травлением. Поскольку вольфрам – тугоплавкий металл, проволока используется в элементах сопротивления в нагревательных печах при температурах до 3000°С. Из нее изготавливают термоэлектрические преобразователи, а также спирали ламп накаливания, петлевые подогреватели и многое другое.

Читать также: Отрезная стойка для ушм

Свойства соединений

Сплавы на основе карбида вольфрама обладают следующими преимуществами:

устойчивость к окислению;
пластичность, проявляемая под нагрузкой;
не вступает в реакцию со многими кислотами;
химически малоактивный, поэтому относится к низкотоксичным веществам;
отполированный сплав невозможно поцарапать;
не бледнеет со временем;
тугоплавкость;
повышенная твердость, которая не снижается при высоких температурах.

Сплавы соединения металла вольфрама имеют множество преимуществ

Последние два свойства обусловлены сильными связями между атомами в кристаллах, из которых состоит соединение.

Применение карборунда

Это химическое соединение является ценным сырьем для промышленности. Обладает выраженными абразивными свойствами, устойчивостью к воздействию экстремальных температур, агрессивных кислот. За счет высокого показателя твердости используется в изготовлении деталей, которые проявляют устойчивость к воздействию разрушительных факторов.

Конструкционный материал

Карбид кремния задействован в промышленном производстве. Из него изготавливают следующие детали и элементы:

тормоза для автомобилей спортивных моделей;
панели и плиты с высокой устойчивостью к стиранию;
элементы для бронированной военной техники;
шлифовальные составы для металлургической и энергетической промышленности;
абразивные насадки для шлифовальных машин;
линзы для высокоточного астрономического оптического оборудования.

Обязательно посмотрите: Что такое гидротермальный изумруд и где его используют

Электроника

Карбид кремния встречается в составе сверхбыстрых диодов Шоттки, тиристорах. Химический состав обладает неоспоримыми преимуществами, если сравнивать его с кремнием и арсенидом галлия. Во-первых, карборунд характеризуется большей шириной запрещенной зоны. Электрическая прочность камня в 10 раз превышает аналогичный показатель кремния. Не теряет исходные физико-химические свойства при воздействии высоких температур. Теплопроводность в 3 раза превышает аналогичный показатель, характерный для кремния.

Для вас допустимо ношение украшений с черным камнем?

ДаНет

Сталеварение

Карбид кремния применяется как топлива, используемое в получении стали в конвертерном производстве. В сравнении с углем считается чистым химическим соединением, поэтому позволяет уменьшить количество отходов. Также применяется в коррекции температурного режима и показателей содержания углерода в стали.

Ядерная энергетика

За счет высокой устойчивости к воздействию радиации массово применяется в ядерной энергетике. Из камня изготавливают слой из триструктурально-изотопного покрытия для элементов ядерного топлива, находящегося в газоохлаждаемых реакторах. Также это ценное сырье для производства пеналов для безопасного захоронения ядерных отходов.

Карборунд также входит в состав шлифовальных паст. При смешивании технического карборунда с кремнием и глицерином получают силит. Это высококачественный материал для нагревательных элементов лабораторных электропечей. Из такой смеси также изготавливают стержни, которые затем обжигают при температуре 1700 градусов вместе с двуокисью углерода. Силитовый стержень выдерживает температуру до 1500 градусов.

Пирометрия

Это измерение температуры газа оптическим методом. Он реализуется с помощью волокон из карбида кремния. Их толщина составляет 15 микрометров. Эти волокна вводятся в зону изменения, при этом никак не воздействуя на процесс горения. Использование этого способа позволяет измерить температуру, находящуюся в диапазоне 800-2500 Кельвинов.

В ювелирном деле

Карборунд обладает неповторимым сиянием, которое сполна раскрывает цветовую гамму камня. В ювелирной промышленности получил название муассанит. Для инкрустации украшений используется бесцветный карборунд. Благодаря особым внешним характеристикам напоминает алмаз. Структура камня более сложная, чем та, которую имеет кубический диоксид циркония.

Часто муассанитом заменяют бриллианты, причем продают покупателю изделия с учетом стоимости последнего. Отличить синтетический камень от драгоценного самоцвета сможет только эксперт-геммолог, применяющий специальное оборудование и реактивы.

Как полупроводник

Обладает свойствами надежного проводника, который является качественным катализатором. Считается ценным сырьем для изготовления лазеров, мощных светодиодов. Входит в состав терморезистора и полевого транзистора.

Карбиды ниобия Nb2C и NbC

В таблице даны физические свойства карбидов ниобия Nb₂C и NbC. Плотный карбид ниобия NbC имеет серовато-коричневый или бледно-лиловый металлический цвет. Порошок NbC имеет фиолетовый оттенок.

Карбиды ниобия при комнатной температуре химически инертны, обладают высокой химической стойкостью к действию кислот и их смесей даже в нагретом состоянии. Однако, они растворимы в смеси плавиковой и азотной кислоты.

При нагревании на воздухе NbC слегка обезуглероживается. До температуры 2500°С он устойчив в атмосфере азота. Температура активного окисления карбида ниобия составляет 900…1000°С. Область температурной устойчивости — до 3890°С. Он стоек в расплавах металлов (Cu, Al), имеет высокую твердость по шкале Мооса.

Физические свойства карбидов ниобия Nb₂C и NbC
Свойства/карбид	Nb₂C	NbC
Молекулярная масса	197,8	105
Тип решетки	Гексагональная	Кубическая
Плотность, кг/м3	7860	7560
Температура плавления, °С	2927	3480
Температура кипения, °С	—	4500
Твердость по шкале Мооса	—	9-10
Средний ТКЛР в интервале 20-1100°С, α·106, град-1	6,5
Удельная массовая теплоемкость при 20°С, Дж/(кг·град)	315	355
Молярная теплоемкость при 25°С, кДж/(кмоль·град)	30,36	37,35
Коэффициент теплопроводности при 20°С, Вт/(м·град)	—	19
Удельное электрическое сопротивление при 20°С, ρ·108, Ом·м	55	46

Чиркин В. С. Теплофизические свойства материалов ядерной техники. М.: Атомиздат, 1967. — 474 с.
Кржижановский Р. Е., Штерн З. Ю. Теплофизические свойства неметаллических материалов (карбиды). Справочник. Л.: Энергия, 1976. — 120 с.

Применение

Кольцо (ювелирное украшение) из карбида вольфрама с гладкой шлифованной поверхностью.

Кольцо (ювелирное украшение) из карбида вольфрама с огранкой. Карбид вольфрама активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

Активно применяется в газотермическом напылении и наплавке в виде порошкового материала для создания износостойких покрытий. Так, рэлит, представляющий собой эвтектику WC−W2C, используется для наплавки на буровой инструмент и на другие изделия подвергаемые абразивному износу. Один из основных материалов, использующихся для замены гальванического хромирования методом высокоскоростного газопламенного напыления.

В качестве материала бронебойных сердечников

Бронебойный подкалиберный снаряд с отделяемым поддоном к британской пушке 76,2 мм Второй мировой войны и его твердосплавный (WC) сердечник. Особо следует выделить использование карбида вольфрама для изготовления бронебойных сердечников пуль и снарядов. Начало широкого применения твердосплавных (основа WC на кобальтовой связке, типов РЭ-6 (7,62-мм патрон с пулей БС-40), ВК6, ВК8 и аналогичных) бронебойных сердечников, для замены выполненных из закалённой стали, приходится на 1940-е годы, и было связано с настоятельной необходимостью повышения эффективности бронепробивного действия боеприпасов в существующих калибрах стрелкового и артиллерийского вооружения, вызванной быстрым наращиванием защиты практически всех видов вооружения наземной техники. Наиболее широко такие боеприпасы в калибрах стрелкового оружия и малокалиберной артиллерии применялись вооруженными силами Германии (7,92-мм патрон с пулей SmK(H)) и СССР (14,5-мм патрон с пулей БС). В частности на вооружении сухопутных войск и ВВС Германии состояли боеприпасы с твердосплавными сердечниками в калибрах 15×96 мм/MG 151, масса пули 0,052 кг; 20×138 мм/S-18/1100, 30×184 мм/MK-101, MK-103 и далее, включая калибр 50 мм H-Pzgr и более крупные калибры противотанковой артиллерии.

В послевоенное время, в 1960 – 1970-х годах в Швейцарии и ФРГ были разработаны и приняты на вооружение новые подкалиберные боеприпасы с твердосплавными сердечниками, в том числе малокалиберной артиллерии в калибрах 20×128 мм «Эрликон-Контравес» и 20×139 мм «Испано-Сюиза», выпускавшиеся по лицензии целым рядом стран. По мере накопления опыта их применения пришло также понимание недостатков металлокерамических сердечников, связанное, в первую очередь, с их склонностью к разрушению от изгибающих напряжений при взаимодействии с бронезащитой под большими углами от нормали. При увеличении угла взаимодействия с броней (от нормали) эффективность бронепробивного действия боеприпасов с металлокерамическим сердечником снижалась. Кроме того, такие боеприпасы показали заметное снижение эффективности при стрельбе по разнесённым и экранированным бронепреградам вследствие их разрушения в результате резкого снятия напряжений сжатия после пробития первой преграды (экрана). Во второй половине 1970-х годов благодаря успехам в технологии вольфрамовых сплавов, позволившим повысить их пластичность до 5 – 7%, были разработаны подкалиберные боеприпасы нового поколения, активная часть которых выполнялась уже из тяжёлого сплава на основе вольфрама (W-Ni,Co) или обеднённого урана (U-0,75% Ti), обладавших определённым запасом пластичности. Новые выстрелы БПС с отделяемыми частями, были лучше приспособлены для действия по бронецелям 1980 – 2000-х годов.

Другие применения

Применяется при производстве сверхпрочных шариков для шариковых ручек размером 1 . Полировка этих шариков проводится в специальной машине на протяжении нескольких дней с использованием малого количества алмазной пасты.

Применяется для изготовления браслетов для дорогих швейцарских часов. Также карбид вольфрама приобрёл большую популярность при изготовлении ювелирных изделий — колец, кулонов — в которых его износостойкость позволяет гарантировать «вечный» блеск изделий.

Карбид вольфрама используется в виде подложки для платинового катализатора.

Также используется при изготовлении торцевых уплотнений валов механизмов (например в насосах) в случаях, когда контактирующая среда имеет высокую абразивность и/или вязкость.

Получение и использование

Вольфрам в чистом виде из руд получить очень трудно. Поэтому чаше всего из полиметаллических или молибдено- и вольфрамово-железных руд выделяют ферровольфрам—основное сырье для металлургической промышленности. Для получения чистых металлов их подвергают обжигу до оксидов или хлоридов и последующему восстановлению.

Металлы используются для создания высококачественных легированных сталей — жаростойких, конструкционных, инструментальных, быстрорежущих. Важным свойством таких сталей является сохранение твердости при высоких температурах. Подобные сплавы служат для изготовления нити в электролампах. Добавка металлов к стали резко меняет ее структуру и придает ей способность выдерживать температурные нагрузки и воздействие коррозионных агентов.

Вы читаете, статья на тему вольфрам

Области применения

Для металлургии вольфрам — основа тугоплавких материалов. На Всемирной Парижской выставке в 1900 году публике впервые была показана сталь с его добавками. Высокая температура плавления и пластичность сделали металл незаменимым в изготовлении нитей для ламп накаливания и других вакуумных трубок, покрытия транзисторов, используемых в жидкокристаллических дисплеях, а также электродов для аргонной сварки. Большая плотность вольфрама позволила ему стать основой деталей баллистических ракет, бронебойных пуль и снарядов в артиллерии.

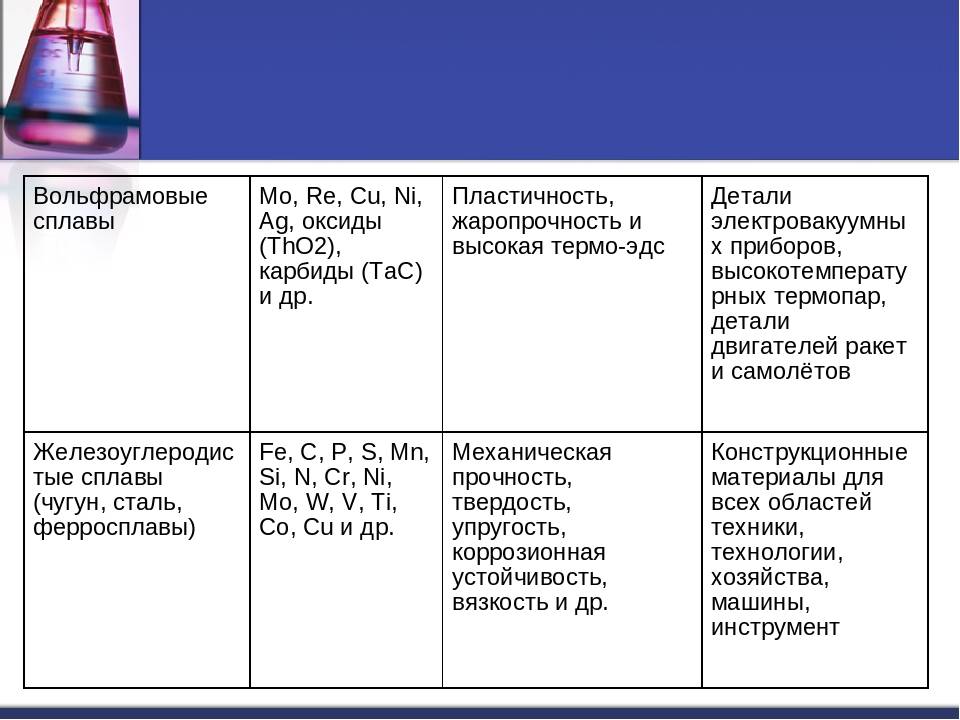

Сплавы вольфрама, произведённые методом порошковой металлургии, отличаются твёрдостью и жаропрочностью, кислотостойкостью и устойчивостью к истиранию. Они обязательные компоненты лучших марок высоколегированных сталей, где буквы в названии обозначают состав:

WA — соединение вольфрама с алюминием и кремнием. Характеризуется повышенной температурой начальной рекристаллизации, прочностью после отжига.
WCu — композиция с медью используется для изготовления высоковольтных выключателей и транзисторов, в установках радиолокации и биполярной электронике.
WL — добавка оксида лантана увеличивает эмиссионные свойства.
WLZ — вольфрам c оксидом лантана и оксидом циркония — идеальный материал для электродов, работающих под высоким напряжением.
WZ — вольфрам с оксидом церия используют как материал для сварочных электродов. Увеличиваются характеристики зажигания и срок службы.
WM — сплав вольфрама и молибдена. Имеет высокую прочность и помогает сохранить пластичность после отжига.
WK — вольфрам с добавкой калия получает хорошую размерную стабильность и сопротивление ползучести.
WRe — легирование рением даёт возможность термоэлементам, сделанным из такой стали, работать при температурах более 2000 °C.

Уникальные свойства позволяют изготавливать лучшие инструменты для хирургии, танковую броню и оболочки снарядов, пластины для бронежилетов, ответственные части авиационной и авиакосмической промышленности, контейнеры для радиоактивных отходов, ёмкости для выращивания кристаллов сапфиров. Карбид вольфрама — основа композитных материалов с гордым названием «победит», его используют для обработки металлов в машиностроении, горнодобывающей промышленности, для бурения скважин. В вакуумных печах нагревательные элементы термопары изготовлены из вольфрамовых сплавов.

Его соединения получили распространение как катализаторы и пигменты в различных производствах химической и лакокрасочной промышленности. Применение вольфрамовых солей дисульфидов в качестве высокотемпературной смазки связано с образованием аморфной плёнки серы, которая покрывает трущиеся металлические поверхности. Монокристаллы других вольфраматов используют для нужд ядерной физики, они детекторы радиоактивных излучений. Среди традиционных ювелирных украшений уверенно расширяют свою нишу изделия из карбида вольфрама. Их полированная поверхность прекрасно отражает свет и называется «серым зеркалом», которое невозможно поцарапать, изогнуть и сломать.

Биологическая роль

Вольфрам не имеет большого биологического значения. У некоторых бактерий обнаружены ферменты, его содержащие. Поэтому появились гипотезы, что вольфрам участвовал в возникновении жизни на ранних этапах. Ювелирные украшения из него не вызывают аллергических реакций, а металлическая пыль вольфрама при вдыхании раздражает слизистые органов носоглотки и гортани человека.

https://youtube.com/watch?v=_8DtSVM3y-w

Применение

Кольцо (ювелирное украшение) из карбида вольфрама с гладкой шлифованной поверхностью.

Кольцо (ювелирное украшение) из карбида вольфрама с огранкой. Карбид вольфрама активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

Активно применяется в газотермическом напылении и наплавке в виде порошкового материала для создания износостойких покрытий. Так, рэлит, представляющий собой эвтектику WC−W2C, используется для наплавки на буровой инструмент и на другие изделия подвергаемые абразивному износу. Один из основных материалов, использующихся для замены гальванического хромирования методом высокоскоростного газопламенного напыления.

В качестве материала бронебойных сердечников

Бронебойный подкалиберный снаряд с отделяемым поддоном к британской пушке 76,2 мм Второй мировой войны и его твердосплавный (WC) сердечник. Особо следует выделить использование карбида вольфрама для изготовления бронебойных сердечников пуль и снарядов. Начало широкого применения твердосплавных (основа WC на кобальтовой связке, типов РЭ-6 (7,62-мм патрон с пулей БС-40), ВК6, ВК8 и аналогичных) бронебойных сердечников, для замены выполненных из закалённой стали, приходится на 1940-е годы, и было связано с настоятельной необходимостью повышения эффективности бронепробивного действия боеприпасов в существующих калибрах стрелкового и артиллерийского вооружения, вызванной быстрым наращиванием защиты практически всех видов вооружения наземной техники. Наиболее широко такие боеприпасы в калибрах стрелкового оружия и малокалиберной артиллерии применялись вооруженными силами Германии (7,92-мм патрон с пулей SmK(H)) и СССР (14,5-мм патрон с пулей БС). В частности на вооружении сухопутных войск и ВВС Германии состояли боеприпасы с твердосплавными сердечниками в калибрах 15×96 мм/MG 151, масса пули 0,052 кг; 20×138 мм/S-18/1100, 30×184 мм/MK-101, MK-103 и далее, включая калибр 50 мм H-Pzgr и более крупные калибры противотанковой артиллерии.

В послевоенное время, в 1960 – 1970-х годах в Швейцарии и ФРГ были разработаны и приняты на вооружение новые подкалиберные боеприпасы с твердосплавными сердечниками, в том числе малокалиберной артиллерии в калибрах 20×128 мм «Эрликон-Контравес» и 20×139 мм «Испано-Сюиза», выпускавшиеся по лицензии целым рядом стран. По мере накопления опыта их применения пришло также понимание недостатков металлокерамических сердечников, связанное, в первую очередь, с их склонностью к разрушению от изгибающих напряжений при взаимодействии с бронезащитой под большими углами от нормали. При увеличении угла взаимодействия с броней (от нормали) эффективность бронепробивного действия боеприпасов с металлокерамическим сердечником снижалась. Кроме того, такие боеприпасы показали заметное снижение эффективности при стрельбе по разнесённым и экранированным бронепреградам вследствие их разрушения в результате резкого снятия напряжений сжатия после пробития первой преграды (экрана). Во второй половине 1970-х годов благодаря успехам в технологии вольфрамовых сплавов, позволившим повысить их пластичность до 5 – 7%, были разработаны подкалиберные боеприпасы нового поколения, активная часть которых выполнялась уже из тяжёлого сплава на основе вольфрама (W-Ni,Co) или обеднённого урана (U-0,75% Ti), обладавших определённым запасом пластичности. Новые выстрелы БПС с отделяемыми частями, были лучше приспособлены для действия по бронецелям 1980 – 2000-х годов.

Другие применения

Применяется при производстве сверхпрочных шариков для шариковых ручек размером 1 . Полировка этих шариков проводится в специальной машине на протяжении нескольких дней с использованием малого количества алмазной пасты.

Применяется для изготовления браслетов для дорогих швейцарских часов. Также карбид вольфрама приобрёл большую популярность при изготовлении ювелирных изделий — колец, кулонов — в которых его износостойкость позволяет гарантировать «вечный» блеск изделий.

Карбид вольфрама используется в виде подложки для платинового катализатора.

Также используется при изготовлении торцевых уплотнений валов механизмов (например в насосах) в случаях, когда контактирующая среда имеет высокую абразивность и/или вязкость.

Физические свойства

Карбид вольфрама представляет собой порошок серого цвета. Имеет две кристаллографические модификации: α-WC с гексагональной решёткой (периоды решетки a = 0,2906 нм, c = 0,2839 нм), пространственная группа P6m2 и β-WC с кубической гранецентрированной решеткой (a = 0,4220 нм), пространственная группа Fm3m, которая устойчива свыше 2525 °C. При этом в интервале температур 2525−2755 °C существуют обе фазы. Фаза α-WC не имеет области гомогенности, поэтому отклонение от стехиометрического состава приводит к появлению W₂C или графита. При нагреве выше 2755 °C α-WC разлагается, образуя углерод и фазу β-WC. Фаза β-WC описывается формулой β-WC_1−x, где (0 ⩽ x ⩽ 0,41) и имеет широкую область гомогенности, которая с понижением температуры уменьшается.

Обычно карбид вольфрама считается хрупким соединением, однако обнаружено, что под нагрузкой он проявляет пластические свойства, которые проявляются в виде полос скольжения.

Кристаллы карбида вольфрама имеют анизотропию твёрдости в различных кристаллографических плоскостях. В зависимости от ориентации минимальное значение микротвёрдости составляет 13 ГПа, а максимальное — 22 ГПа.

Твёрдость по Роквеллу 92−94 HRA
Модуль упругости 710 ГПа
Стандартная энтропия 8,5 ± 1,5 кал/(моль·°C)
Энтропия образования из элементов −0,31 кал/(моль·°C)
Коэффициент линейного теплового расширения 3,84−3,9·10−6 1/K
Характеристическая температура (температура Дебая) 493 K
Удельное электрическое сопротивление 19,2 ± 0,3 мкОм·см при 20 °C
Удельная электропроводность 52200 Ом−1·см−1
Термический коэффициент электросопротивления +0,495·10−3 1/K при 20−1500 °C
Коэффициент термо-ЭДС −23,3 мкВ/K
Работа выхода 3,6 эВ
Постоянная Ричардсона 2,7 А/(см2·K2)
Постоянная Холла (−21,8 ± 0,3)·104 см3/Kл
Коэффициент электронной теплоёмкости 0,79 мДж/(моль·K2)

Примечания[ | ]

↑ 123Косолапова Т. Я. Карбиды. — Металлургия, 1968. — С. 300.
↑ 1 2 3Третьяков В. И. Основы металловедения и технологии производства спеченных твердых сплавов. — Металлургия, 1976. — С. 24—268. — 528 с.
Тот Л. Карбиды и нитриды переходных металлов. — Мир, 1974. — С. 21—23. — 296 с.
Редкол.:Кнунянц И. Л. (гл. ред.). Химическая энциклопедия: в 5 т. — Москва: Советская энциклопедия, 1988. — Т. 1. — С. 420—421. — 623 с. — 100 000 экз.
↑ 12Самсонов Г. В. Физическое материаловедение карбидов. — Наукова думка, 1974. — С. 79—397. — 454 с.
Киффер Р., Бенезовский Ф. Твердые сплавы. — Металлургия, 1971. — С. 47. — 392 с.
↑ 12Самсонов Г. В., Виницкий И. М. Тугоплавкие соединения (справочник). — Металлургия, 1976. — С. 560.
Лидин Р. А., Молочко В. А., Андреева Л. Л. Химические свойства неорганических веществ. — Химия, 2000. — С. 330. — 480 с.
Литера H (Hartkern) в обозначении германских боеприпасов ВМВ означает «с твёрдым металлокерамическим сердечником».
Так 20-мм БПС марки DM43 при стрельбе из пушки MK 20 RH 202 (начальная скорость 1100 м/с) на дальности 1000 м способен пробить 35 мм стальной брони при угле соударения 0°, и лишь 8 мм брони при угле 60°. Jane’s Infantry Weapons 1996-97, 456.
Дмитрий Сафин. Представлен малозатратный способ электролитического получения водорода (рус.). Компьюлента (15 октября 2010). — Подготовлено по материалам Wiley. Проверено 16 октября 2010.
15.04.2009 Опасна ли для здоровья нанопыль карбида вольфрама? Архивная копия от 21 мая 2009 на Wayback Machine Российский электронный наножурнал (нанотехнологии и их применение)
Вольфрам. W. Архивная копия от 27 июля 2009 на Wayback Machine

Открытие и история

Еще в XVI веке был известен такой минерал, как вольфрамит. Он был интересен тем, что при выплавке олова из руды его пена превращался в шлак и, конечно же, это мешало производству. С тех пор, вольфрамит стали называть «волчья пена» (с нем. Wolf Rahm). Название минерала перешло и на сам металл.

Шведский химик Шееле в 1781 году обрабатывал азотной кислотой металл шеелит. В процессе эксперимента у него получился жёлтый тяжёлый камень – оксид вольфрама (VI). Через два года братья Элюар (испанские химики) получили из саксонского минерала сам вольфрам в чистом виде.

Добывают этот элемент и его руды в Португалии, Боливии, Южной Корее, России, Узбекистане, а наибольшие запасы были найдены в Канаде, США, Казахстане и Китае. В год добывается всего 50 тонн этого элемента, поэтому он дорого стоит. Рассмотрим подробнее, что за металл вольфрам.

Получение

При добыче вольфрама из руд образуется оксид WO3, который впоследствии восстанавливается с помощью водорода при нагреве до металлического порошкообразного вещества. Ввиду высоких температурных условий плавления получить небольшие размеры металла довольно затруднительно. А потому полученный порошок спрессовывают и спекают в атмосфере водорода. Затем через него проходит мощное напряжение, из-за чего W накаливается до 3 000 градусов. Таким образом, вольфрам поддается плавлению.

Сам же элемент достаточно редко встречается в природе. После всех веществ он занимает лишь 57-е место. Находят его, как правило, в подземных водах в виде своего иона или различных соединений.

Решения для всех отраслей промышленности

Технологии Wolfram широко используются многими компаниями для форсирования инновационных процессов, легкого и удобного доступа к данным и их анализа, а также решения сложных и неординарных научных и технических проблем. Наши продукты и услуги предлагают интуитивно понятные и мощные инструменты для разработки алгоритмов, числовых и символьных вычислений, анализа данных, вычислительной геометрии, генерирования отчетов, машинного обучения, обработки изображений, симуляции и моделирования сложных систем, и многого другого.

Промышленные и НИОКР разработки

Аэрокосмическая и оборонная промышленность » Электротехника » Машиностроение »

Биотехнология и медицина

Биоинформатика » Медицинская визуализация » Биологические науки »

Производство энергии

Науки об окружающей среде » Геология » Нефтедобывающая промышленность »

Финансовые услуги

Финансовый инжиниринг и финансовая математика » Управление финансовыми рисками » Актуарное дело »

Разработка программного обеспечения

Разработка интерфейсов » Разработка программного обеспечения » Веб-разработка »

Наука о данных

Наука о данных » Статистика » Исследование операций »

Facebook X ВКонтакте
