Воздушные винтовые компрессоры

Режимы работы

У винтовых компрессоров имеется несколько возможных режимов действия с определенными функциями:

1. Пусковой или Старт – запускает двигатель аппарата, оптимизирует нагрузку от электросети. Активируется нажатием специальной кнопки, через несколько минут переходит в рабочий режим. Может отсутствовать, если мощность компрессора минимальна и предусмотрен прямой пуск.
2. Рабочий – наращивает давление до максимально допустимого, затем срабатывает реле переключения на холостой ход.
3. Холостой ход – характеризуется вращением роторов, непрерывной работой двигателя. В это время газ проталкивается через все устройство, воздушные массы охлаждаются. Служит для предотвращения поломок, выжидания оптимальных показателей, подготовки компрессора к отключению.
4. Ожидание – наступает после холостого хода, пока отметка давления не снизится до минимальной. Длительность зависит от скорости выхода воздуха. Следом может последовать продолжение работы по включению реле.
5. Стоп – штатное отключение прибора.
6. Экстренное отключение (Alarm stop) – срочная остановка мотора специальной кнопкой без промежуточных режимов типа холостого хода.

Клапан минимального давления

Поддержание такого давления масленой емкости, которое бы не становилось менее фиксированного в наименьшей мере соответствующего норме уровня, гарантирует качественную циркуляцию масла во время действия винтового компрессора.

Этот критерий исполняется, если в магистрали, с направленной на нее деятельностью винтового компрессора, в этот момент есть давление. Иначе, когда компрессор осуществляет заполнение незаполненного резервуара для сжатого воздуха, чтобы создать в нем повышенное давление, применяется специальный клапан наименьшего давления.

Клапан минимального давления в разрезе

Открытие этого клапана происходит во время давления на его входе, когда превышается то значение, которое было задано регулировкой сжатия пружины, закрывающей клапан.

Характерным давлением, при котором открывается клапан у винтовых устройств, признается его значение 4÷4,5 бар

Электродвигатель

Трехфазным асинхронным электродвигателем обеспечивается поставка вращения до ведущего ротора винтового блока.

Электродвигатель

Не беря в расчет модели мобильных винтовых компрессоров, где назначение механизма вращения осуществляется посредством дизельного двигателя.

Дизельный компрессор

Существует два варианта передачи вращения до ведущего ротора:

— используется клиноременная передача

Ременной привод

Либо используется механическое устройство с гибким компонентом.

Муфта эластичная

Если компрессор обладает высокой производительностью, то в таком случае возможно употребление шестеренчатого привода.

Зачастую возникает необходимость в урегулировании продуктивности винтового компрессора путем изменения частотности круговращения вала двигателя. При таких условиях используется электропривод – особый механизм, обеспечивающий снабжение двигателя электроэнергией.

Электропривод

Использование электропривода дает возможность в значительной степени корректировать результативность винтового компрессора согласно существующей необходимости в сжатом воздухе, исключая установку устройства в режим холостого хода перекрыванием всасывающего клапана.

Системы управления компрессорного оборудования

Для обеспечения того, чтобы воздух находился под постоянным давлением в компрессорных системах, устанавливают регулирующее оборудование. Самая простая система состоит из датчика давления и простейшей системы настройки.  Она позволяет поддерживать в ресивере постоянное давление. При превышении заданных параметров происходит отключение компрессора, а после того, как давление упало до определенного минимума, срабатывает автоматика и включает компрессор. Такие, или почти такие системы, устанавливают практически на всех компрессорных установках. Их наличие обеспечивает безопасную эксплуатацию оборудования.

Обзор моделей

• EKOMAK DMD40C7.Модель мощностью в 3 тысячи Вт с производительностью до 450 л/мин. Имеет ременный привод, три фазы работы. Способен создавать и поддерживать давление равное 7 бар. Экземпляр средней тяжести – 180 кг. Компактные размеры сторон – 75, 72 и 52 см. Средняя цена в розничной продаже – 220 тысяч руб.
• ALUP SCK 5-10 200.Винтовой компрессор с ременным приводом. Мощность — 4 кВт, производительность – 470 л/мин. Имеет объем ресивера равный 200 л. Максимальное достигаемое давление – 10 бар. Скромный вес установки – 105 кг. Оснащен колесами для удобного перемещения. Малошумен. Подходит для пневмообуродования и питания инструментов. Имеет кожух. Средняя цена – 160 тыс. рублей.

• Компрессор ALUP LARGO 30-8

  .Представитель класса повышенной мощности (до 30 кВт). Характеризуется производительностью в 4,5 тысячи л/мин, давлением 8 бар, прямым приводом, функцией самотестирования, независимой вентиляцией отсека для масла. Предназначен для промышленных объектов и больших объемов работы. Имеет вес 540 кг, колеса для облегчения перемещения. Средняя стоимость – 500 тысяч рублей.

На видео продемонстрированы винтовые компрессоры от ALUP

Преимущества

Винтовые компрессоры сконструированы таким образом, чтобы производительность и ресурс двигателей малой мощности росли, а энергопотребление снижалось вполовину. К преимуществам такого рода оборудования относятся компактные размеры, не слишком отягощающий вес, надежность, долговечность.

Винтовые агрегаты не требуют непрерывного обслуживания, поскольку способны длительное время работать в автономном режиме. Они быстро монтируются в собственных рамах без специально обустроенного фундамента, минимально вибрируют при функционировании.

Винтовые типы оснащаются изолирующими шум кожухами, работают тише прочих. В цехах с ними сохраняются максимально комфортные условия для людей.

Большинство представителей описываемого класса оснащаются цифровой платой управления. За счет этого легко менять давление, программировать циклы процессов на таймер, регулировать потребление энергии. Производить действия можно удаленно.

Среди главных преимуществ нельзя не отметить низкий расход масла. На 1 м3 уходит примерно 2-3 мг смазочного материала, что в разы меньше, чем у поршневых модификаций. Данный показатель важен для качества выходящего воздуха. Винтовая конструкция работает чище других, а значит, не нуждается в дополнительных фильтрах, может применяться даже для пневматических машин.

Воздушный принцип охлаждения избавляет от необходимости встраивать систему оборотного водоснабжения и позволяет использовать тепло компрессора вторично (например, для обогрева цехов).

Рассказ про компрессоры одного из производителей от специалиста

Виды винтовых компрессоров

Компрессоры винтовой конструкции отличаются большим разнообразием модификаций. Они подразделяются по нескольким признакам.

По заполнению камеры

• Маслозаполненные – малошумные модели, в которых процесс действия роторов смягчается впрыскиванием масла. Требуют системы сепарации.
• Безмасловые или сухого сжатия – не используют заполнение полостей масляной смазкой. Подходят для пищевого, фармацевтического, микробиологического производства, электронных приборов.

По сжимаемой среде

• Воздушные – только воздух.
• Газовые – сжимают аммиак, кислород, водород, но не воздух.
• Многоцелевые – попеременно используют газ и воздух.
• Многослужебные – одновременно могут использовать несколько видов газа.

По приводу

• Ременные – крутящий момент осуществляется с помощью ремня между двигателем и блоком роторов.
• Прямые – соединение пары винтов и мотора идет за счет специальной муфты, чем экономится электричество.

Тип энергии

• Дизельные или автономные – заправляются топливом. Подходят для полевых условий.
• Электрические – питаются от сети.

Степень сжатия давления

• Низкая – до 1 Мн/м2.
• Средняя – до 10 Мн/м2.
• Высокая – более 10 Мн/м2.

Выгода перехода на винтовое компрессорное оборудование

С поршневых и центробежных устройств многие предприятия перешли на винтовые, объясняя явление надежностью последних. Выгода складывается из нескольких факторов.

Расходы на агрегат

Сами по себе винтовые разновидности стоят дороже остальных. Разница цены с поршневыми моделями составит до 40% не в пользу роторных. В тоже время, покупка оборудования включает также сумму установки с доставкой. В этом плане поршневые модификации проигрывают, поскольку являются гораздо более габаритными, тяжелыми, требуют фундамента для монтажа. Подсчет общих расходов показывает явное преимущество именно винтовых вариантов.

На обслуживание и ремонт

Винтовые типы не имеют поршней, колец, вкладышей, клапанов, других изнашивающихся элементов. Таким образом, потребность в техобслуживании возникает реже, а плановый уход обходится дешевле.

На электроэнергию

Независимо от типа конструкции, роторные модели обладают большой производительностью на малой поглощаемости электричества. При должном уходе они служат до 20 лет, окупают затраты на энергию в несколько раз. Для сравнения, поршневые агрегаты на сжатие равного объема воздуха используют вдвое больше питания.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

• всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
• впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
• электромотор – приводит в движение роторы блока сжатия;

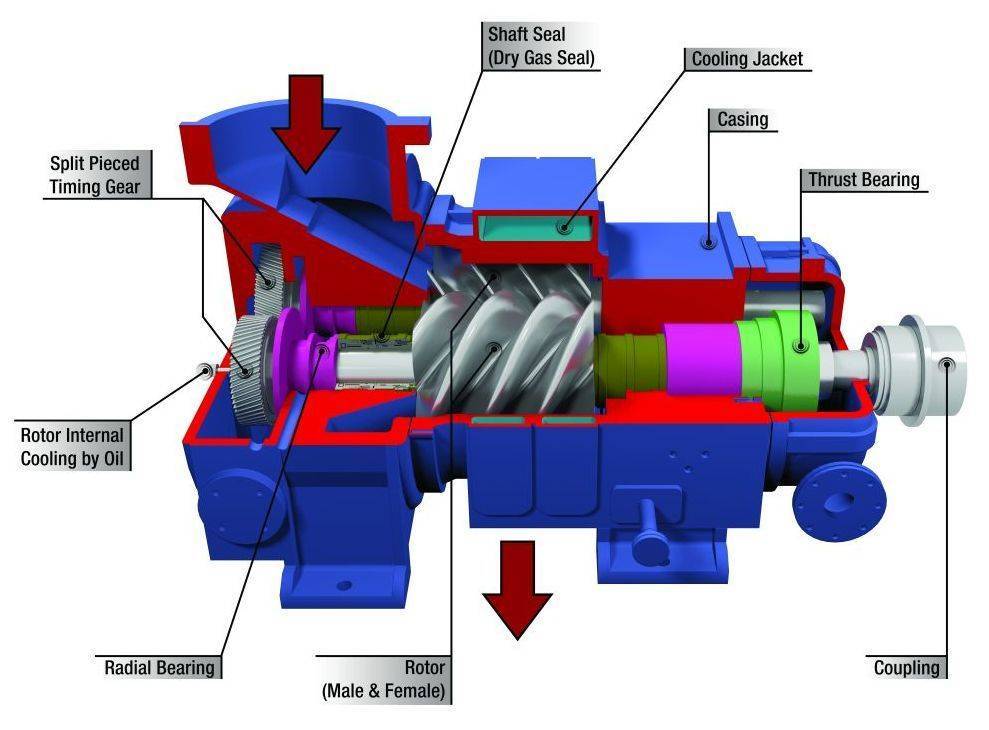

• винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
• привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
• охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
• отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
• термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
• масляный фильтр — очищает масло перед подачей его в винтовой блок;
• реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
• трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
• вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
• блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
• концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

1. двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
2. в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
3. в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
4. в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Область использования передвижного компрессора

Передвижные компрессоры можно использовать в гражданском и промышленном производстве, их применяют во время укладки дорожного полотна. Такое устройство снабжает сжатым воздухом специальные отбойные молотки, а также остальные инструменты, нашло использование в буровых установках и при испытании (прессовке) трубопроводной системы.

Компрессоры используются в окрасочных и пескоструйных работах, во время укладки инженерных сетей и остальных оптоволоконных линей связи. Довольно простая и надёжная конструкция помогает создать наиболее высокий уровень в надёжности устройства

Во время выбора агрегата стоит обращать повышенное внимание на большое число факторов. Но главным условием для покупателя станет бюджетная стоимость

В зависимости от разновидности аппарат способен обладать компактными размерами, электронной системой использования, управлением настройками двигателя, небольшим уровнем вибрации, а также низким уровнем шума и надёжной системой фильтрования, которая поможет работать даже в условиях очень сильной запылённости. В компрессоры включается особая защита от разгерметизации и утечек различной жидкости.

Наилучшим вариантом станет приобрести дизельное устройство с винтовой ступенью сжатия воздуха. Устройства выпускаются на шасси для того, чтобы обеспечить им мобильность. К главным преимуществам такого оборудования можно относить долговечность, качество применяемых для использования механизмов, материалов, надёжность и низкий уровень шума. Прибор очень редко ремонтируют, один раз за 10−20 лет.

Правила безопасности во время работы

Каким бы ни был тип используемого оборудования – стационарным или мобильным, поршневым или винтовым, – есть определенные условия, которые необходимо соблюдать в штатном режиме. Следует:

• следить за стабильностью напряжения, подаваемого на клеммы компрессора. Большие просадки и скачки недопустимы.
• контролировать состояние магистральных трубопроводов, по которым проходит сжатый газ от компрессора. Утечки приводят к просадке давления у потребителей, и увеличению наработки компрессора.
• не допускать превышение давления в пневматической сети предприятия выше допустимой нормы. Необходимо установить предохранительные клапаны на участках трубопровода и ресиверах

Техника безопасности предполагает надзор и обслуживание. Назначение и устройство компрессора винтового типа подразумевает работу в автоматическом режиме, но не избавляет от решения плановых вопросов.

Уход

Его нужно поручать специалистам, прошедшим подготовку, и они в процессе проведения работ должны использовать только рекомендованные производителем техники расходные материалы и запчасти. Если агрегат находится на гарантии, все работы должны проводится сотрудниками сертифицированного сервисного центра.

Все виды ремонта, испытания, проверки необходимо проводить в соответствии с эксплуатационной документацией, а итоги работ фиксировать в журнале тех. обслуживания.

Особенность безмасляных приборов

Эти устройства нашли свое применения там, где необходимо обеспечить высокие требования к чистоте воздуха. Их устанавливают в медицинских учреждениях, предприятиях фармацевтической и химической промышленности. Справедливости ради надо сказать, что эти устройства относят к наиболее доступным устройствам в части их стоимости. Эти компрессоры отличаются простотой в эксплуатации и обслуживании. Это говорит о том, что нет необходимости в подготовленном персонале, и при установке их на рабочее место не предъявляются какие-то особые требования.

Но безмасляные компрессоры обладают некоторыми недостатками, например, излишним шумом, который возникает во время работы. Но, производители смогли решить эту проблему, устанавливая на эти изделия звукозащитные кожухи.

Выбирая безмаслянный компрессор необходимо обратить внимание на мощность устройства, их производительность и параметры рабочего давления, которые показывают приборы, устанавливаемые на компрессор. Нельзя забывать и об объеме ресивера

Как правило, в устройство компрессора устанавливают емкости объемом 50 литров.

Типичные поломки и ремонт своими руками

Как и другая техника, винтовые компрессоры периодически ломаются. При этом большинство типовых поломок допускает ремонт своими руками.

Плохо запускается

Если температура воздуха в помещении низкая, это приводит к тому, что компрессор плохо запускается. Для устранения проблемы нужно прогреть комнату.

Не перезапускается

Часто данная проблема заключается в том, что всасывающий клапан плохо закрывается. Для устранения поломки необходимо его прочистить, а если это не помогло – установить новую деталь.

Не сжимает воздух

Если на выходе из аппарата отсутствует поток сжатого воздуха, это означает, что регулятор может быть закрыт. Для устранения проблемы необходима диагностика датчика давления, подающего напряжение на электромагнитный клапан, который отвечает за работу регулятора.

Низкая производительность

Снижение производительности является следствием закрытого регулятора, вызванного появлением засора. Чтобы исправить ситуацию, необходимо вытащить всасывающий фильтр, открыть или вынуть регулятор и тщательно его вычистить.

Перерасход или утечка масла

Если расход масла выше заявленного, нужно проверить фильтр, расположенный в маслоотделителе — возможно, он сломан, или уплотнитель негерметичен. В данной ситуации нужна замена поврежденных деталей. Однако утечку может вызвать также частично закрытый регулятор или очень высокое давление. Чтобы найти первопричину в этом случае, нужно проверить целостность регулятора, электромагнитного клапана и манометра.

Открытие предохранительного клапана

Причиной проблемы является засор фильтра маслоотделителя. Для подтверждения этого нужна проверка разницы давления между трубопроводом со сжатым воздухом и резервуаром масляного сепаратора. Для устранения проблемы необходимо поменять фильтр.

Срабатывает термостат

Если роторный компрессор перестает работать из-за срабатывания термостата, причины могут быть следующие:

• высокая температура в помещении — нужно обеспечить качественную вентиляцию, после чего выполнить перезагрузку устройства;
• охладитель масла засорен — с помощью растворяющего средства следует выполнить чистку;
• недостаток масла – требуется долить жидкость до необходимого значения;
• термостат поврежден — нужна замена на новую деталь.

Отключается двигатель прерывателем сети

Если срабатывает прерыватель цепи, первое, что требуется проверить, — напряжение, которое может быть пониженным. Если же показатели электросети в норме, следует перезапустить прибор.

Еще одна причина неисправности — перегрев двигателя. Необходимо проверить теплоотвод и, если он не поврежден, перезагрузить технику. Если устройство не запускается, следует подождать от пяти до десяти минут и выполнить перезапуск заново.

Не функционирует роторный блок

Ремонт роторного блока возможен только при поломке подшипников. Если же заклинивают роторы, необходимо обратиться за помощью к профессионалам.

Повышенное давление

Если давление в системе повышено, нужно проверить регулятор, так как на него может не поступать сигнал на закрытие. Необходимо удостовериться, что он закрывается. В противном случае потребуется купить и установить новую деталь.

https://youtube.com/watch?v=npfITtFRZ9s

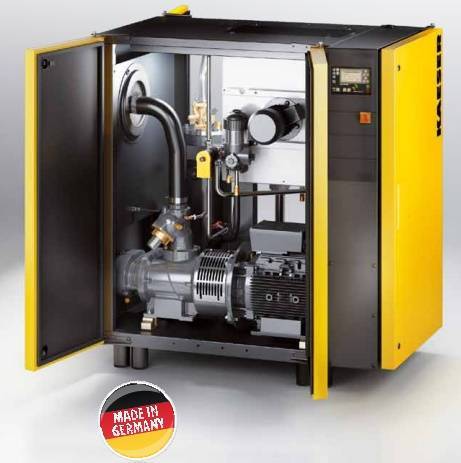

Составные части оборудования

Винтовое оборудование состоит из следующих основных элементов:

1. Корпуса. В большинстве случаев производится из стали, которая покрывается негорючим, шумопоглощающим и маслостойким материалом.
2. Винтового блока компрессора (его еще называют винтовой парой), который является «сердцем» оборудования. Он состоит из двух высокотехнологичных роторов, которые находятся во внутренней части корпуса.
3. Трех видов трубопроводов: масляного, воздушного и воздушно-масляного.
4. Всасывающего клапана. Регулирует производительность агрегата путем пневматического управления.
5. Всасывающего воздушного фильтра. Предназначен для очистки воздуха, который поступает в компрессор. Фактически состоит из двух фильтров, которые установлены перед всасывающим клапаном и на корпусе агрегата (где забирается воздух).
6. Ременной передачи. Обеспечивает определенную скорость вращения роторов (чем она выше, тем лучше производительность оборудования) путем объединения «усилий» двух шкивов, расположенных на винтовой паре и двигателе. Мощные компрессоры оснащены редуктором или муфтой с прямой передачей.
7. Электродвигателя. Через ременную передачу приводит в действие винтовую пару.
8. Вентилятора. Способствует поступлению воздушных потоков и охлаждению винтовой пары и электродвигателя.
9. Термостата. Данный элемент в схеме винтового компрессора играет роль регулятора температурного режима. Благодаря термостату масло с температурой свыше 72ºС проходит через охлаждающий радиатор.
10. Масляного фильтра. Очищает масло перед поступлением в винтовую пару.
11. Маслоотделителя. Металлический бак, в средней части которого расположена перегородка с отверстиями. Процесс очистки воздуха от масла происходит путем создания центробежной силы.
12. Маслоохладителя. Охлаждает масло после отделения от сжатого воздуха.
13. Концевого воздухоохладителя. Охлаждает сжатый воздух перед тем, как его подать к потребителю, а также на выходе оборудования делает температуру, превышающую на 10-15ºС температуру воздуха окружающей среды.
14. Блока электронного управления. Контролирует работу винтового компрессора и передает на дисплей рабочие характеристики оборудования.
15. Реле давления. Задает максимальное давление компрессора. В новейших моделях оборудования реле отсутствует, поскольку используется система электронного контроля.
16. Предохранительного клапана. При превышении давления в маслоотделителе над максимально возможным значением происходит его автоматическое срабатывание.

Обслуживание винтовых компрессоров

Большинство промышленных предприятий отказывается от поршневых компрессоров в пользу винтовых, что объясняется надежностью последних, а также меньшими расходами на обслуживание.

Экономия также связана с ремонтом и ТО. Винтовые приборы гораздо реже требуют техобслуживания и ухода, а также не имеют деталей, подверженных износу — поршней, клапанов и т.д. Еще один пункт экономии — расход электроэнергии. Роторные устройства потребляют меньше электричества, и обеспечивают большую производительность. Работая до 20 лет, они сокращают затраты на электроэнергию в несколько раз.

Особенности и преимущества винтовых компрессорных агрегатов

Сегодня именно они являются наиболее используемым оборудованием для сжатия воздуха и почти полностью вытеснили собой другие разновидности. Объектами для их установки становятся предприятия практически всех видов промышленности:

• Строительство
• Автомобилестроение
• Металлургия
• Химическая промышленность
• Пищевая промышленность
• Фармацевтика
• Горно-шахтная промышленность
• Деревообрабатывающая промышленность.

Причины популярности лежат в многочисленных достоинствах, ключевым из которых является механизм сжатия. Используемые в данном случае роторы с вращающимися по направлению друг к другу зубьями показывают себя надежнее, чем поршни с их возвратно-поступательным движением, а также обеспечивают компактность размеров и легкость веса.

Также стоит учитывать, что винтовой компрессор – это агрегат, нагнетающий воздух постоянно, а не импульсами, и поэтому не нуждается в подключении ресивера. Это удешевляет эксплуатацию.

В числе других преимуществ (по сравнению с поршневыми моделями).

• Экономичность потребления энергии – расход ниже на 30%, что возможно благодаря отсутствию трения в винтовом блоке. Тогда как в конструкции поршневого блока трения избежать не удастся.
• Долговечность – клапаны отсутствуют, система смазки и охлаждения проста и максимально надежна. В результате оборудование можно эксплуатировать до 10-12 лет, лишь осуществляя плановое техническое обслуживание.
• Впечатляющие технические характеристики – конструкция винтового компрессора позволяет ему сохранять КПД на уровне до 95% и выше, обеспечивая, при этом, производительность по сжатому воздуху до 60 м3/мин.
• Наличие звукоизоляции – благодаря специальным кожухам обеспечивается достаточно низкий уровень шума. Например, компрессоры ALMiG имеют уровень шума от 60 до 79 дБ. И только самые мощные модели — до 83 дБ.
• Отсутствие вибрации — так как сжатие в компрессоре происходит за счет вращения роторов, вибрация не создается. Вибрация винтового компрессора говорит о возможной неисправности.
• Есть цифровое управление, позволяющее в автоматическом режиме контролировать работу оборудования. Управление можно осуществлять, как непосредственно, так и удаленно.
• Низкая потребность в обслуживании – проводить плановое техническое обслуживание нужно через каждые 4000-6000 часов эксплуатации (против 500 часов у поршневых моделей).
• Малый расход масла – до 3 мг/м3, в сравнении с поршневым, где содержание масла в сжатом воздухе может достигать и 60 мг/м3.
• Нетребовательность в вопросах установки и монтажа – за счет компактных габаритов появляется разнообразие вариантов их размещения в пределах цеха (площадки), для монтажа нет необходимости заливать отдельный фундамент.

Отдельным преимуществом является воздушное охлаждение, благодаря которому нет нужды встраивать оборотное водоснабжение и, что даже важнее, появляется возможность вторично использовать выделившееся тепло.

Сепаратор

Разделитель – особый элемент, входящий в винтовой компрессор. Применение механизма обусловлено необходимостью достижения как можно меньшего количества масел в высвобождающемся из компрессора воздухе.

Те компрессоры, которые обладают невысокой степенью мощности обычно имеют внешний разделитель, а остальные – встраиваемый в емкость для масла.

Встроенный разделитель выглядит следующим образом:

Сепаратор встроенный

Внешний сепаратор выглядит так:

Сепаратор внешний

Общая схема разделителя в разрезе, где указанно направление движения масляных и воздушных масс:

Сепаратор в разрезе

Разделитель обеспечивает стабильный уровень присутствия масел в сжатом воздухе, по итогу его значение находится в пределах з-х   мг/м3.

Поршневой компрессор

Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер. Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.

Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.

Электродвигатель

Трехфазным асинхронным электродвигателем обеспечивается поставка вращения до ведущего ротора винтового блока.

Электродвигатель

Не беря в расчет модели мобильных винтовых компрессоров, где назначение механизма вращения осуществляется посредством дизельного двигателя.

Дизельный компрессор

Существует два варианта передачи вращения до ведущего ротора:

– используется клиноременная передача

Ременной привод

Либо используется механическое устройство с гибким компонентом.

Муфта эластичная

Если компрессор обладает высокой производительностью, то в таком случае возможно употребление шестеренчатого привода.

Зачастую возникает необходимость в урегулировании продуктивности винтового компрессора путем изменения частотности круговращения вала двигателя. При таких условиях используется электропривод – особый механизм, обеспечивающий снабжение двигателя электроэнергией.

Электропривод

Использование электропривода дает возможность в значительной степени корректировать результативность винтового компрессора согласно существующей необходимости в сжатом воздухе, исключая установку устройства в режим холостого хода перекрыванием всасывающего клапана.

Спиральный компрессор принцип работы — КБМ Групп

Спиральные безмасляные компрессоры относятся

к компрессорам объемного принципа действия. Образующей основой компрессора составляют две одинаковые пластины, в форме спирали, одна спираль вставлена в другую, с разворотом 180° относительно друг друга.

Неподвижная спираль соединена с корпусом спирального блока, вторая спираль – подвижная (вставлена в неподвижную), крепится с эксцентриком вала компрессора. Подвижная спираль совершает орбитальное движение, каждая точка описывает окружность. Оси спиралей параллельны, при этом смещены относительно друг друга на величину, равную эксцентриситету вала. Спирали не соприкасаются друг с другом, между ними существует зазор. Торцы спиралей соприкасаются с корпусом спирального блока, используется специальный антифрикционный материал.

Рабочий цикл безмасляного спирального компрессора осуществляется за один оборот подвижной спирали. Во время движения, между двумя спиралями образуются полости (камеры сжатия), которые смещаются к центру спиралей, при этом уменьшается их объем. Достигнув центра спирали, воздух, сжатый до требуемого давления, выталкивается через выходное отверстие, которое расположено в центре основания неподвижной спирали. Сжатие воздуха происходит в нескольких полостях одновременно, что способствует плавному процессу сжатия. Всасывание и нагнетание происходят непрерывно.

Во время работы износу подвергаются антифрикционные уплотнения, между спиралью и корпусом блока, при сильном износе, увеличиваются зазоры, из-за чего производительность спирального компрессора снижается. Своевременная замена уплотнений позволит избежать снижения производительности. На всасе устанавливаются воздушные фильтры, для фильтрации твердых частиц из всасываемого воздуха, что снижает износ уплотнений.

Выше рассмотрен принцип работы спирального компрессора, в зависимости от поставленных задач данное оборудование позволяет полностью закрыть потребности в безмасляном сжатом воздухе.

Основные преимущества спирального компрессора: — отсутствие масла в сжатом воздухе — высокая надежность — малый уровень шума — низкие затраты на техническое обслуживание — малые габаритные размеры

www.kbm-spb.com
