Захват для сэндвич-панелей. Удобство монтажа гарантировано

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Приспособления для монтажа сэндвич-панелей

Также вариант «крепление в замок» не подойдет для панелей большой длины.

Захват «сквозное просверливание»

Сквозное просверливание применяется в процессе вертикального монтажа. Метод достаточно простой. Заключается в просверливании металлической части панели с последующим креплением штифтом к захвату. Сложность состоит в том, что сверловка отверстий должна быть максимально точной с обеих сторон. Скрепляющий штифт должен войти строго перпендикулярно края панели и параллельно подъемному механизму. Отверстия, образовавшиеся в результате подъема, впоследствии закрываются фасонными или крепежными элементами. Метод не актуален для панелей, обладающих большим весом или нестандартной длиной.

Важно! При условии применения механических захватов обязательно использование мягких (текстильных) строп. Текстильные стропы полностью обхватывают и надежно удерживают конструктивный элемент до тех пор, пока панель не будет перемещена и смонтирована

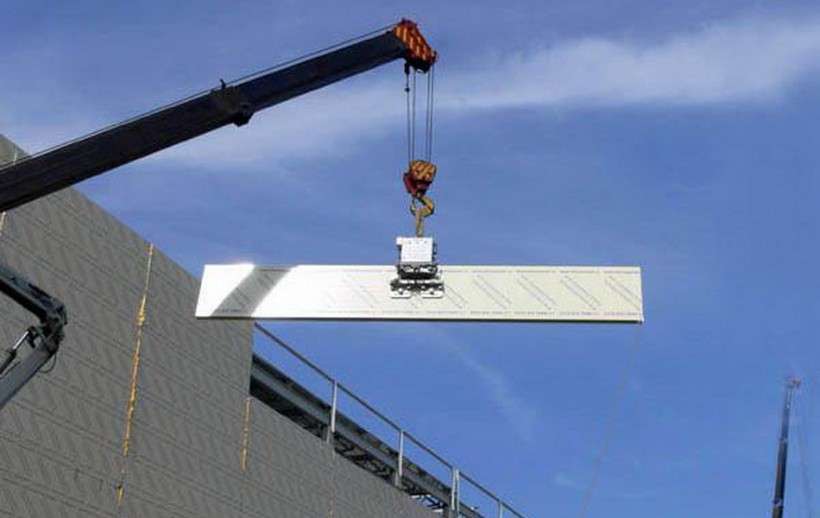

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Текстильные стропы

Данный вид захвата обеспечивает полный обхват элемента. Использование текстильных строп является самым экономически выгодным приспособлением с экономической точки зрения.

Однако, данный способ не всегда является надежным вследствие нескольких факторов:

  • за счет упаковки панелей в горизонтальном положении не всегда возможно произвести крепление строп;
  • после установки панель зажимает весом стропы, из-за этого становится невозможным их извлекать из-под плиты;
  • ограничение длины строп не позволяет производить монтаж длинных сэндвич панелей.

Чаще всего использование текстильных строп целесообразно осуществлять параллельно с механическими захватами.

Механические захваты для сэндвич-панелей

Механические захваты классифицируются по следующим признакам:

  1. По способу прижима – механическими струбцинами или рычагами. Рычажные механические захваты технологичнее в обращении, но требуют большего пространства для применения.
  2. По грузоподъёмности (выпускаются механические захваты, рассчитанные на массу конструкции от 50 до 500 кг).
  3. По раскрытию зева, что определяет пригодность захвата для перемещения сэндвич-панели определённой толщины.
  4. По конструкции рамы захвата – трубчатой или из толстолистового металла.

При наличии траверсы механические захваты для сэндвич-панелей могут эксплуатироваться в паре, что увеличивает производительность транспортировки (это особенно важно для кровельных панелей) и удобнее для монтажа. Струбцинные механические захваты имеют следующую конструкцию

К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели

Струбцинные механические захваты имеют следующую конструкцию. К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели.

Применяя захват струбцинами, необходимо учитывать следующее:

  • Усилие одностороннего прижима должно быть не менее 70% от суммарной массы панели;
  • С увеличением площади резиновой накладки опасность повреждения панели уменьшается;
  • Трубчатые рамы снижают суммарный вес захвата, не уменьшая его несущей способности, поскольку момент сопротивления профильного сечения трубы при тех же размерах больше, чем сечения у стальной полосы

При грузоподъёмности струбцинного захвата до 250 кг вместо С-образной рамы в конструкции предусматривается резьбовая шпилька диаметром 32 и более мм, по которой перемещаются ползунки с резиновыми накладками. Один ползунок – пассивный, он выставляется в необходимом положении, и закрепляется при помощи гужона или штифта. Второй — активный, он определяет ширину зева и снабжается винтовым зажимным механизмом.

Менее распространённым типом механического захвата для сэндвич-панелей является рычажный. Он состоит из одностороннего ломающегося рычага, который включает в себя тягу и коромысло. На торце коромысла установлена накладка той же конструкции, что и у струбцинного захвата. Вторая накладка прикрепляется к противоположной стенке рычага. По центру верхней поверхности рычага приварено стальное кольцо. При его подъёме коромысло под действием собственного веса опускается, и воздействует на тягу, которая перемещает площадку по направлению к сэндвич-панели. Удержание производится механическим натяжением рычага, и действует до момента, когда траверса крана опускается. Недостаток конструкции заключается в её более тщательном обслуживании, а также в периодической смазке оси перемещения рычага. Кроме того, рычажный захват для сэндвич-панели не рекомендуется применять при отрицательных температурах внешнего воздуха. Грузоподъёмность рычажных захватов – не менее 350 кг.

Как нас найти

Наши реквизиты:

OOO «ПО «Титан» Юр. адрес: 125367 г.Москва ,Врачебный проезд дом № 10ИНН/ КПП: 7733801389/ 773301001ОАО «Промсвязьбанк » г.МоскваРас./сч 40702810900000006262Кор./cч 30101810400000000555БИК – 044525555ОГРН- 1127746343372

Вакуумные системы захвата и монтажа сэндвич-панели

Например, по расчетам профильных специалистов, вакуумный захват монтажа сэндвич панелей при объеме работ в 10тыс панелей в месяц может сэкономить около 200 тыс. рублей.

Даже поверхностный взгляд на конструкцию современного захвата для сэндвича дает возможность оценить сложность устройства. Например, вакуумный захват для сэндвич-панелей, производства известной фирмы FEZER, позволяет выполнить фиксацию и подъем практически любой ровной поверхности. Благодаря распределенной форме пакета присосок устройство нечувствительно к боковому ветру, вращению или раскачиванию стеновой сэндвич-панели.

Основу конструкции составляет система присосок, распределительный вакуумный автомат и система управления. К достоинствам подобной системы относят распределенное усилие по большой поверхности присосок. Это позволяет минимально травмировать сэндвич-панель при захвате.

Агрегат устойчиво работает в любых погодных условиях, даже при низких температурах силиконовые вакуумные присоски не теряют своей функциональности. В некоторых случаях вакуумные фиксаторы совмещают с траверсой. Такие варианты проще и легче, но они позволяют работать только с вертикальным положением сэндвич-панели. Более простая конструкция предусматривает срабатывание вакуумного устройства с помощью приводного рычага. Поднимая и опуская рычаг, можно создавать вакуум и сбрасывать его без всякой электроники и плат управления. Эффективность его заметно ниже, но такой вариант обладает минимальным травмирующим воздействием на поверхность.

Вакуумные захваты представляют собой сложные устройства, требующие тщательной наладки и ежедневного обслуживания рабочего инструмента – присосок. В отличие от механических фиксаторов, сделать собственными руками вакуумный вариант крепления достаточно сложно.

Что собой представляет захват и каким он бывает

Сэндвич-панели лишены элементов, которые бы упрощали их перемещение в воздухе по вертикали и горизонтали, сохранение вертикального положения — как, например, у железобетонных панелей. Поэтому при монтаже материала пользуются специальным оборудованием — захватами.

Захваты — разного рода приспособления, которыми крепят сэндвич-панели к подъемным машинам и доставляют их на требуемый уровень.

СИП-панели — довольно хрупкий материал. Поэтому захватывающее приспособление должно обеспечивать его целостность и бережное передвижение. К оборудованию предъявляются и другие требования:

  • достаточная прочность захвата, которая обеспечит удержание груза даже при резком срабатывании кранового тросового тормоза;
  • удобство работы со строительным материалом, возможность поворота, выравнивания при установке.

Панели — довольно хрупкий материал, который легко повреждается при грубом обращении

В работе используется несколько видов захватывающих устройств:

  • текстильные стропы;
  • механические захваты;
  • вакуумные аппараты.

Таблица 1. Стоимость захватов разной конструкции.

Вид оборудованияМодельЦена, руб.
Вакуумный подъемникMorvan130 000
Зажим-струбцинаЛен-Сталь4 300
Строп канатныйOcalift1 500
Захват для кровельных сэндвич-панелейOcalift21 500

Это интересно: Как сделать солнечный коллектор для бассейна своими руками — внимательный взгляд на вопрос

Преимущества Траверсы с захватами ЗС1-30-270

Подходит для панелей толщиной от 30 мм до 270 мм

Выпускается универсальный струбцинный захват для толщины панелей от 30мм до 270мм. В конструкция захвата для монтажа сендвич панелей используется физический принцип работы винтовой струбцины, который позволяет регулировать силу сжатия для создания нужного для подъема прижатия. Регулируемая переставная лапа захвата позволяет настроить величину зева захвата для работы с панелями толщиной от 30мм до 270мм, поэтому захват можно применять как для монтажа стеновых, так и для кровельных сэндвич панелей. Настройка захвата на нужный размер панели производится удобно и быстро.

Вес поднимаемой панели траверсой с двумя захватами 500кг

В случае если масса панели превышает 250кг, или ее длина более 3 метров, рекомендуется использовать для подъема траверсу с двумя захватами. Для присоединения захватов к траверсе она оснащается необходимыми для этого такелажными скобами.

Вакуумные

Приспособления оборудованы специальными присосками, которые надежно фиксируют панель. Вакуумные устройства могут быть с горизонтальной, вертикальной или наклонной установкой. Приспособления вакуумного типа предусматривают поднятие элементов прямо из упаковки. При этом обеспечивается надежная сохранность поверхности элемента.

Принцип работы вакуумных устройств заключается в креплении присосок к панели и приведения в действие насоса с помощью рычага. Далее осуществляется подъем элемента на нужную высоту.

Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы.

Надежность вакуумного захвата также заключается в наличии резервного механизма, который, при поломке насоса способен удерживать панель длительное время.

Существенным недостатком вакуумных систем для захвата является стоимость оборудования: такие устройства по карману только крупным строительным организациям. Кроме того, устройство требует дополнительное оборудование и требует специальной фиксации при транспортировке.

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Какой нужен захват для монтажа сэндвич панелей

В нехитром вопросе, как поднять сэндвич-панель и выполнить ее установку в точно определенном месте, к конструкции крепления или механическому захвату предъявляется несколько жестких требований:

  • Прочность захвата должна гарантировать надежное удержание сэндвич-панели при кратковременных двойных перегрузках, которые часто возникают при излишне резком срабатывании кранового тросового тормоза;
  • Захват должен обеспечивать удобство работы с подвешенной панелью, возможность разворачивать и выравнивать плиту в необходимом положении перед установкой;
  • Скорость установки захвата на сэндвич панель должна быть максимальной и требовать участия максимум двух человек.

Преимущества вакуумных захватов ARLIFT

Применение прочных конструктивных материалов и оригинальных инженерных решений обеспечивает вакуумным подъемникам ряд преимуществ:

  • устойчивость к атмосферным явлениям благодаря влагоулавливателям и герметичной оболочке электрических и электронных компонентов;
  • беспроблемная эксплуатация в интервале температур от -20С до +50С;
  • универсальность применения (сэндвич-панели, профнастил, кровельные материалы);
  • минимальное время операции захвата вакуумной присоской (4 секунды);
  • возможность применения дополнительных страховочных приспособлений (стропы);
  • возможность поворота присоски на 360 градусов с дополнительной фиксацией на 90 градусов каждой стороны;
  • простота эксплуатации и возможность монтажа без подготовительных работ.

Все вакуумные захваты для стеновых сэндвич панелей ARLIFT обладают долгосрочной гарантией (до 10 лет). Емкие и износостойкие аккумуляторные батареи обеспечивают автономное функционирование устройства на протяжении 2 рабочих смен, быстро подзаряжаются от бытовой сети и не поддаются негативному воздействию низких температур. Для простоты контроля над состоянием элементов автономного питания и работоспособности устройства реализованы световая сигнализация и индикатор заряда аккумуляторов. Аппарат, находящийся на зарядке, не нуждается в контроле, т.к. аккумуляторы емкостные, объем заряда они контролируют сами, повреждений и деформаций аккумуляторов не будет при длительной зарядке, в отличие от дешевых аналогов, которые могут испортить дорогостоящее оборудование.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Вакуумные захваты для сэндвич-панелей

Представляют собой конструктивно наиболее сложный тип захватов для сэндвич-панелей, поскольку требуют специального привода. Вместе с тем только подобного типа захват гарантированно исключает повреждения панелей, и обеспечивает наилучшую равномерность прижима, что составляет особое удобство для монтажа. При помощи такого рода устройств можно осуществлять также кантовку панели во время её подъёма. При подъёме достаточно одного вакуумного захвата, который располагают по центру тяжести панели.

Вакуумный захват состоит из следующих элементов:

  1. Поршня.
  2. Цилиндра.
  3. Вакуумной присоски, площадь которой определяет возможное количество захватов на одну панель.
  4. Цепной тяги, пропущенной через отверстие в крышке цилиндра.
  5. Вакуумной камеры.
  6. Управляющего клапана.

Действует такой тип захвата следующим образом. Устройство подвешивается к грузовому крюку крана. При контакте присоски (она может быть круглой или квадратной в плане) поршень перемещается вниз, и вытесняет воздух, который находится в цилиндре, через отверстие в клапане. При контакте присоски с поверхностью сэндвич-панели, шток тяги опускается вниз, и нажимает на путевой выключатель. Последний перекрывает выходное отверстие в клапане, вследствие чего в цилиндре создаётся повышенное давление воздуха, увеличивающееся при нажиме на груз. Таким образом, чем тяжелее панель, тем больше усилие прижима вакуумных присосок к поверхности контакта. При этом, с подъёмом панели, внутри цилиндра успевает установиться равновесное разрежение, которое обеспечивает устойчивость давления присосок на панель.

Освобождение изделия от действия вакуумного захвата выполняется в обратной последовательности. Грузоподъёмность вакуумных захватов для сэндвич-панелей – от 350 до 2500 кг и более.

Цена вакуумных захватов – 260…280 тыс. руб. (для сравнения – цена механических – от 4000 до 8500 руб.).

Ручная дрель механическая. Привет из СССР

Кондуктор для сверления отверстий. Задаём правильные координаты!

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

Механический захват струбциной

В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине. Неправильное расположение и смещение сэндвич панелей может привести к деформации замков. Такой тип захвата применяют для горизонтального способа фиксации и переноски сэндвич панелей.

Механический захват с применением сквозного просверливания

Механический захват с применением сквозного просверливания профильных листов сэндвич панелей. Сверловка отверстий должна быть произведена весьма точно, так чтобы было обеспечено расположение скрепляющего штифта строго перпендикулярно металлической поверхности. Впоследствии отверстия закрываются крепежом или фасонными деталями. Механический захват с помощью сквозного сверления зачастую используют для вертикальной установки панелей типа сэндвич.

При использовании механических захватов для подъема панелей типа сэндвич, применяют обвязку текстильными стропами. Они должны полностью обхватывать и удерживать передвигаемую панель до тех пор, пока она не будет перемещена и смонтирована в необходимом месте.

Сэндвич-панели всё чаще и чаще используют в строительстве. Одна из лидирующих компаний по их изготовлению является Теплант. Сэндвич-панели Теплант устойчивы к влаге, имеют высокие показатели коэффициента стойкости к теплопотерям, пожароустойчивы. Материал этой компании имеет безупречное качество.

Если вы хотите сэкономить, то советуем прочитать об изготовлении сэндвич-панелей своими руками в этой статье. Она содержит инструкцию по их изготовлению, полезные советы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
