Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку;
используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи;
если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин;
ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки;
разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке);
в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки;
стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить;
головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор;
по факту блокировки поршня – можно откручивать маховиковую гайку;
предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник;
разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса;
отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется);
раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель;
в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

А также смотрите видео Разборка бензопилы STIHL MS180

Вечер добрый,у меня такая проблема. пила штиль ms180c,работала мало,последний раз пилил деревья,стали перебои в работе двигателя.потом заглохла. чего не делал,0,разобрал продул,почистил,карбюратор,собрал, с полуборота завелась,поработала отлично набирала обороты, заглохла,и опять 0,заменил свечу. катушку зажигания,0,разобр.карбюр,чисто,продул,собрал,завелась. и опять поработала,закончился бензин,я чуть налил,залил бензин, всё опять 0, свеча мокрая,искра есть, подскажите. как эту проблему решить, описал дотошно, чтоб понятней было,может кто сталкивался с этой проблемой.Заранее спасибо.

Здравствуйте, а когда вы вывернули свечу, то пробовали? есть ли искра? бывает так, есть искра и вроде всё в порядке, а пила всё равно не заводится. у меня правда на другой марке почти такая ситуация была. оказалось компрессии нет. поменял сальники и вроде до сих пор (уже второй год) работает. ещё проблема бывает — фильтры. меняли их? вообщем куча, каждый раз разные ответы, чтоб долго не заморачиватся попробуйте в сервис, если будет слишком дорого, то …

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Описание и назначение пилы

Творение германских инженеров — бензопила штиль 180, разрабатывалась специально для выполнения легких задач на садовых участках, увы практика показывает её эксплуатации, хорошо подходит и так же для решения более сложных задач. К примеру, пила просто совладевает с распилом десята кубов леса на чурки, при всем этом издержит намного меньше горючего, чем это нужно более массивным моделям бензопил Штиль. На бензопилы штиль 180 устанавливается шины разных размеров. В комплектации стандарт оснащается шиной длиной 14 дюймов, однако если есть желание устанавливается и 16. Это наращивает скорость проведения работ, увы может отразиться на том, как длительно инструмент не востребует ремонта мотора, ввиду завышенной нагрузки туда.

Движок мотопилы двухтактный, одноцилиндровый и употребляет для выполнения работ смесь бензина с маслом. Пропорция консистенции 1:50, т. е. для изготовления 5 л. готовой консистенции будет нужно всего 100 мл масла.

Корпус бензопилы Штиль 180 сделан из ударопрочного пластика и даже не имеет железных деталей, что позволило производителю значительно понизить вес, сравнительно с подобными пилами других брендов.

А также смотрите видео Разборка бензопилы STIHL MS180

Вечер добрый,у меня такая проблема. пила штиль ms180c,работала мало,последний раз пилил деревья,стали перебои в работе двигателя.потом заглохла. чего не делал,0,разобрал продул,почистил,карбюратор,собрал, с полуборота завелась,поработала отлично набирала обороты, заглохла,и опять 0,заменил свечу. катушку зажигания,0,разобр.карбюр,чисто,продул,собрал,завелась. и опять поработала,закончился бензин,я чуть налил,залил бензин, всё опять 0, свеча мокрая,искра есть, подскажите. как эту проблему решить, описал дотошно, чтоб понятней было,может кто сталкивался с этой проблемой.Заранее спасибо.

Здравствуйте, а когда вы вывернули свечу, то пробовали? есть ли искра? бывает так, есть искра и вроде всё в порядке, а пила всё равно не заводится. у меня правда на другой марке почти такая ситуация была. оказалось компрессии нет. поменял сальники и вроде до сих пор (уже второй год) работает. ещё проблема бывает — фильтры. меняли их? вообщем куча, каждый раз разные ответы, чтоб долго не заморачиватся попробуйте в сервис, если будет слишком дорого, то …

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

• забитый сапун крышки топливного бака;
• подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
• механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

• шатунно-поршневая группа;
• карбюратор;
• механизм сцепления;
• звездочка привода пильной цепи.

Устройство насоса, системы смазки и принцип действия

Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.

Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.

Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.

В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.

В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

1. Засор масляного фильтра или масленой системы;
2. Отсутствие резьбы на червячной передаче маслонасоса;
3. Засор или неисправность самого насоса;
4. Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Проверка выпускного канала бензопилы.

Одной из причин того, что плохо заводится бензопила, может стать засорение выпускного канала или ее глушителя. При этом отмечается падение мощности в процессе распиловки пиломатериалов и бревен. Чаще всего это происходит из-за смолистых отложений на искроулавливателе или канале глушителя, которые образуются в процессе сгорания некачественной смеси бензина и масла, препятствующие отводу выхлопным газам.

Засоренный нагаром резонатор может стать причиной плохого запуска бензиновой пилы

Устранить причину плохого запуска бензопилы, в данном случае, можно удалив скопившиеся продукты сгорания. Для этого произведите ряд манипуляций:

• Снимите глушитель, открутив винты;
• Снимите охлаждающую панель и уплотняющую прокладку;
• Снимите искрогаситель;
• Разберите корпус резонатора;
• Отмойте все элементы от нагара с помощью моющего средства;
• Дайте им полностью просохнуть;
• Соберите все в обратной последовательности

ЧТО ДЕЛАТЬ, ЕСЛИ БЕНЗОПИЛА НЕ ЗАВОДИТСЯ И ДАЛЬШЕ?

Если первичный осмотр ничего не дал или дефекты в процессе поиска были устранены, а бензопила и дальше не заводится, то искать нужно более серьезные причины. Выявлять и устранять такие поломки лучше всего в сервисном центре. Однако, при наличии опыта, отыскать и устранить их можно и самостоятельно. Что диагностировать и проверять?

1. Компрессию в цилиндре;
2. Компрессию в картере;
3. Работу карбюратора.

В первом случае проверка компрессии в цилиндре позволит выяснить состояние цилиндропоршневой группы (ЦПГ) бензопилы не желающей заводиться на холодную. Для этого понадобиться компрессометр. Прибор ввинчивается на место свечи зажигания и производится холостой пуск двигателя. Замер показаний позволяет судить о состоянии ЦПГ. При отсутствии компрессометра определить компрессию в цилиндре можно навскидку следующим образом:

• Приложите палец к свечному отверстию;
• Попытайтесь завести двигатель бензопилы.

Приложив палец к свечному отверстию и подергав стартер, можно проверить компрессию в цилиндре.

Если почувствуете, что палец сильно втягивает в свечной канал, то с компрессией все в порядке. Отсутствие разряжения в камере, говорит о наличии неисправности. Цилиндропоршневая группа нуждается в более детальном осмотре, который даст представление о состоянии поршня и цилиндра, поршневых колец и подшипников.

Не завестись бензопила на холодную может и по причине отсутствия компрессии в картере двигателя. Основной причиной тому является повреждение прокладки, размещенной между цилиндром и картером. Выявить отсутствие компрессии довольно легко:

• Отсоединяем верхнюю трубочку от карбюратора;
• Наливаем в обычную пробочку бензин;
• Погружаем в топливо снятую трубочку;
• Дергаем несколько раз стартер.

Запуск инструмента может быть осложнен неправильной работой карбюратора или его поломкой. Часто случается так, что в процессе распиловки происходит ослабление крепящих винтов и в цилиндр засасывает воздух. Проверьте надежность крепления карбюратора. Осмотрите его на предмет протечек топлива. Причин неисправности может быть масса. Точно определить неисправность, устранить ее и произвести тонкую регулировку карбюратора возможно только в сервисном центре.

Пройдя пошаговую дефектовку двигателя бензопилы, вы сможете найти неисправность, устранить ее самостоятельно и успешно завести свой рабочий инструмент. Не беритесь за те виды работ, в которых вы не уверены. Доверьте поиск и устранение неисправности специалистам из сервисного центра.

SHTIL MS 180: сборка

Группа : Сборка и обзор деталей бензопилы Stihl MS 180.

Собирать пилу stihl ms 180 назад, довольно легко, главное придерживаться последующего метода:

1. Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Штиль 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
2. Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки надо сделать на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить нашему клиенту остается в сборе в место посадки в цилиндре;
4. Дальше обезжирить место установки картера и сам картер, затем промазать герметиком и установив в район закрутить 4 винта крепления;

Ниже посмотрите разборку штиль 180 на видео, оно изготовлено для малоопытных юзеров, в персональном компьютере тщательно показан процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится довольно легко, главное до начала работы хорошо очистить пилу и даже не спешить. Для возможности маленькие детали не потерялись, необходимо использовать контейнеры, на которых, в ходе стоит раскладывать запчасти.

SHTIL MS 180: сборка

Группа : Сборка и обзор деталей бензопилы Stihl MS 180.

Собирать пилу stihl ms 180 назад, довольно легко, главное придерживаться последующего метода:

1. Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Штиль 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
2. Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки надо сделать на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить нашему клиенту остается в сборе в место посадки в цилиндре;
4. Дальше обезжирить место установки картера и сам картер, затем промазать герметиком и установив в район закрутить 4 винта крепления;

Ниже посмотрите разборку штиль 180 на видео, оно изготовлено для малоопытных юзеров, в персональном компьютере тщательно показан процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится довольно легко, главное до начала работы хорошо очистить пилу и даже не спешить. Для возможности маленькие детали не потерялись, необходимо использовать контейнеры, на которых, в ходе стоит раскладывать запчасти.

Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку;

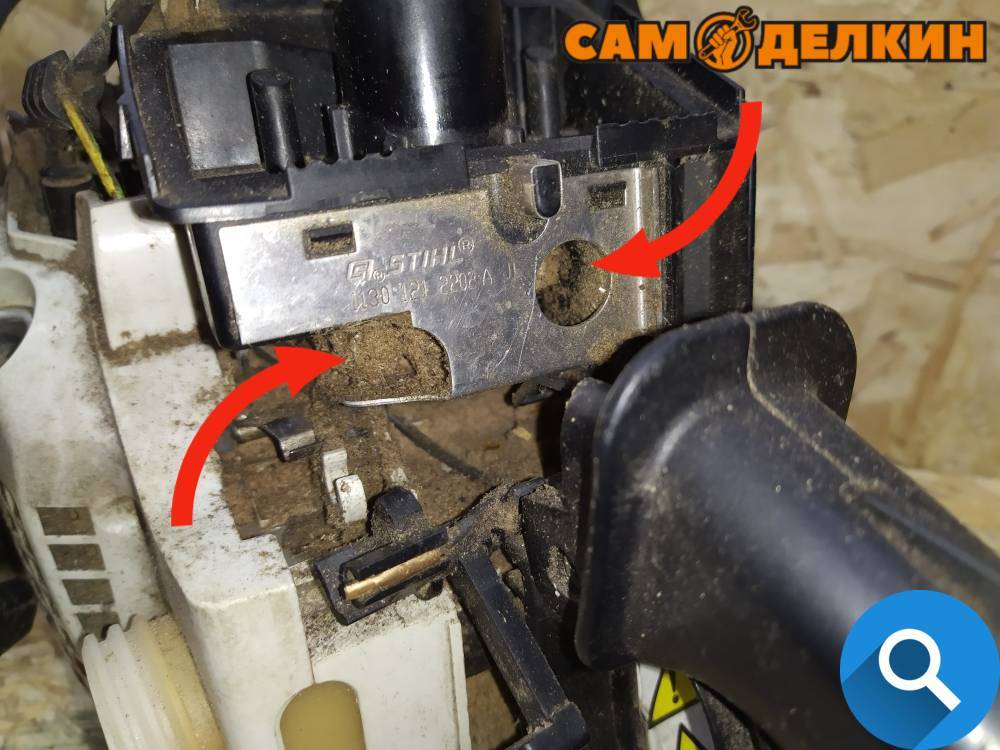

используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи;
если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин;
ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки;
разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке);
в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки;
стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить;
головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор;
по факту блокировки поршня – можно откручивать маховиковую гайку;
предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник;
разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса;
отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется);
раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель;
в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

Вывод

Масляный насос бензопилы Штиль 180 надежная и неприхотливая деталь, которая достаточно редко является причиной отсутствия подачи смазки цепи. Разбирать и менять насос, необходимо только в крайнем случае, когда есть уверенность, что причина 100% в нем. Сделать это можно своими руками, т. к. это операция достаточно простая.

Бензопила Штиль — это инструмент, который предназначен для заготовки древесины, обработки растений, создания ландшафтного дизайна и других хозяйственных нужд. При поломке каких-либо деталей или выходе из строя прибора понадобится ремонт бензопилы Штиль.
