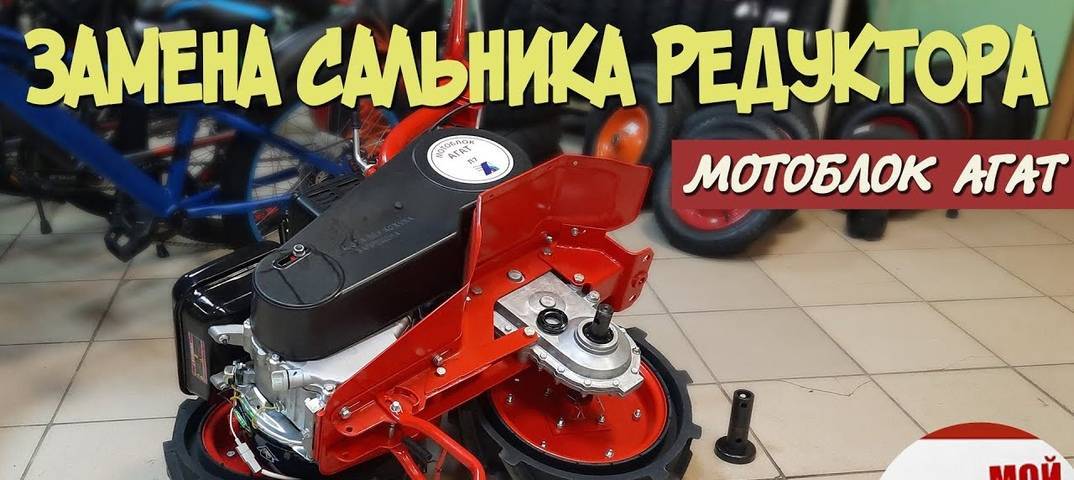

Замена сальника редуктора мотоблока

Обкатка

Основные правила запуска, обкатки и эксплуатации «Угра»:

перед первым стартом убедитесь, что мотоблок готов к работе — собран, стоит на ровной поверхности, заправлен маслом и топливом до рекомендуемой нормы;
после первого включения следующие 25-30 часов являются периодом обкатки, и в этот период разрешается нагружать мотоблок на две трети мощности;
старт работы желательно выполнять при плюсовой температуре, если мотоблок используют зимой, до включения его содержат в теплом помещении при плюсовой температуре;
запрещается переключать передачи, не остановив мотоблок;
необходимо регулярно проводить ТО и замену износившихся деталей мотоблока;
на плотных почвах сошник нужно устанавливать острием к земле, чтобы мотоблок мог быстро затормозить;
для срочной остановки используйте рычаг «Стоп»;
первые проходы плотных или промерзших почв выполняйте на низких передачах;
в обкаточный период следует работать с мотоблоком на почвах, которые прошли предварительную обработку;
после окончания обкатки поменяйте масло, дозаправьте мотоблок.

Обзор мотоблока Угра, обкатка в видео-обзоре:

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Состав

В состав редуктора мотоблока входят следующие важные части:

винты;
подшипники;
оси;
звездочки;
корпус;
втулки;
рычаги переключения;
зубчатые колеса;
вал;
муфта;
полуоси;
плата;
пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Наиболее простой и частой причиной поломки является разрыв или растяжение цепи, но устранить проблему может любой пользователь без обращения в сервисный центр.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Замена сальника

Прежде чем менять сальник на редукторе мотоблока Ока, нужно обратить внимание на фирму-производителя, поскольку каждая деталь имеет свои технические параметры, и процедура замены будет значительно отличаться. Сальник – это одна из самых простых комплектующих мотоблока

Стоимость такого устройства тоже невысокая. Определить, что необходимо замена, просто, нужно просто понаблюдать за состоянием масла, а именно подтекает ли оно. Если этого не сделать, то тогда стоимость ремонта возрастет

Сальник – это одна из самых простых комплектующих мотоблока. Стоимость такого устройства тоже невысокая. Определить, что необходимо замена, просто, нужно просто понаблюдать за состоянием масла, а именно подтекает ли оно. Если этого не сделать, то тогда стоимость ремонта возрастет.

Сальник можно заменить своими руками

Если вы решили осуществить замену самостоятельно, то постает вопрос: «Как поменять сальник на редукторе?». Первое, что необходимо сделать, – это подготовить рабочую поверхность и отрегулировать освещение. Далее выполняйте следующие действия:

Слейте из устройства масло.
Подготовьте кусок ткани для того, чтобы протирать все составляющие.
Снимите колеса.
Снимите пыльник и сальник. Сделать это можно шлицевой отверткой. Деталь нужно поддеть и просто вытащить тряпкой. Такие детали не ремонтируют, а меняют.
Далее протрите тканью вал, только сначала ее необходимо промаслить.
Затем масло залейте назад.
Поставьте колеса.

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
Старый сальник заменяется новым, протирается насухо.
Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

снять кожух, которым закрыт двигатель;
снять крышку клапанной коробки;
произвести регулировку (см. ниже);
установить на место крышку клапанной коробки;
поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

Ежедневные работы до и после эксплуатации.
Замена масла.
Плановый осмотр.
Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
проверить надежность болтовых соединений;
проверить давление в шинах.

После эксплуатации необходимо:

хорошенько очистить и вымыть мотоблок;
просушить в тени;
смазать все узлы и механизмы;
поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

в баке закончилось топливо;
уровень масла в картере ниже нормы;
система зажигания мотоблока Ока требует регулировки, или вышла из строя;
требуется регулировка карбюратора;
фильтры засорены и требуют замены;
свечи зажигания сгорели, закоптились или подмокли;
сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

ослаб тросик сцепления;
необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
произвести регулировку механизма разобщения полуосей;
проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

Z(0) 1400 I;
Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

на руль ставится кнопка;
генератор крепится к мотоблоку;
в передней части моторизированного устройства закрепляются фары;
посредством проводов, производится соединение от кнопки к генератору и к фаре;
производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Как правильно произвести замену

Первым делом, при замене сальника на редукторе ваше устройство следует полностью остановить, сделав его неподвижным.

Следующим действием будет подготовка всех комплектующих, их своевременная чистка

Также, немаловажно делать это в просторном и освещенном месте, желательно на улице, вне помещения

Сливаем все имеющееся в редукторе масло, и тем временем готовим всё необходимое для протирки деталей от масла. Чтобы слить масло правильно, придется обеспечить неподвижность, после чего открутить колесо и убрать грязь. Следующим шагом будет открутить крышку на бачке справа от редуктора
Перед тем, как его открутить, важно не забыть установить емкость, куда и будет впоследствии стекать всё ваше техническое масло. Следующим шагом станет съемка виновников торжества — то есть снимаем сальник и пыльник
Для этого нужно взять шлитцевую отвертку, и поддевать эти запчасти

Пыльник поддевается проще, сальник снимается сложнее, осторожно снимаем их обоих. Протираем вал редуктора от избытков масла

Заливаем все слитое масло, или новое масло снова в редуктор. Надеваем на место старых новые запчасти. Прикручиваем колесо на место.

Вовремя заменив сломанные расходные детали, мы избежали поломки большего числа комплектующих, и сэкономили на ремонте всей системы в целом.

Источник

МБ-1 мотоблок: инструкция по эксплуатации и ремонт неисправности своими руками

Спецтехника, такая, как мотоблок, очень полезна в ведении хозяйства. Благодаря тому, что мотоблоки максимально сбалансированы в плане соотношения цены, затрат и производительности, они во много выигрывают, как у тракторов, так и у прочей спецтехники.

С его помощью можно производить большое количество различных операций, которые занимают много времени и требуют большого количества сил, при использовании живой силы и простейшего инвентаря. Все сферы, где можно применить мотоблок, больше не вызывают отвращения и нежелания работать.

Фактически, весь труд сводится к управлению – нужно всего лишь присутствовать в качестве водителя.

Это касается как современной техники, так более старых моделей мотоблоков, ведь за десятки лет их конструкция, в общем, мало изменилась – уменьшился вес, возросло разнообразие моделей, применяются более совершенные материалы для изготовления.

Но каркас, размещение двигателя и способ управления остались такими же, навесное оборудование, по сути, так же осталось без изменений, разница может быть лишь внешней, в несущественных деталях.

Поэтому старые добрые мотоблоки, срок службы которых перевалил уже за тридцать лет до сих пор в строю, из года в год выполняют свою работу. Но с каждым годом они все чаще нуждаются в ремонте и замене деталей, узлов.

Ведь любая техника изнашивается и нуждается в ремонте

И этому стоит уделять большое внимание, если, например, вы осуществляете дальние поездки с груженым прицепом. Заклинившая ступица не станет большой проблемой, но неисправность более сложной части, такой, как трансмиссия, будет, мягко говоря, неприятной

.. 30 31 32 33 34 35 36 37 38 39 40 ..

Устройство редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

Устройство редуктора мотоблока МБ-1

Редукторы мотоблоков МБ-1 «Нева» (выпускавшихся ранее), МБ-1Д «Ока», МБ-1 «Каскад» (кроме его отдельных модификаций) имеют одинаковую конструкцию, приведенную на рис. 35.Корпус редуктора стальной, штампованный, состоит из двух половин 2 и 22, скрепленных между собой через уплотнительную прокладку 3 болтами. К каждой половине корпуса приварены угольники 8 и 23, образующие несущую раму мотоблока.

Рис. 37. Блок звездочек первый: 1 — блок звездочек первый; 2 — шайба; 3 — подшипник 942/15: 4 — втулка; 5 — палец

Рис. 40. Вал выходной: 1 — шайба; 2 — вал выходной; 3 — втулкаКрутящий момент от входного вала 21 (рис. 35) на выходной вал 16 редуктора передается либо от левой 31, либо от правой 32 звездочки входного вала. Та или иная звездочка вводится в зацепление со входным валом с помощью сухаря 8 (рис. 36), перемещаемого вдоль оси вала ручкой 1 переключения. При утопленной ручке 1 вводится в зацепление звездочка 31, включается первая (низшая) передача. При выдвинутой до конца ручке 1 включается вторая (высшая) передача.Среднее положение ручки 1 переключения нейтральное.Редукторы мотоблоков МБ-1Р «Нева». МБ-1 «Каскад» моделей 6841-01, 6841-03, 6841-05 и 69412,69412-07 отличаются конструкцией установки выходного вала. В этих редукторах выходной вал устанавливается вместо игольчатых на шариковых подшипниках, в соответствии с этим заменены тип манжет и конструкция закрывающих их крышек.

Полезные советы

У коробки передач есть 5 позиций. Когда пользователь нажимает на рычаг КПП, вилка выводит муфту из положения зацепления. Когда пользователь бросает рукоятку, она возвращается в первоначальное положение.

Редуктор ответственен за передачу вращательного момента от двигателя к колесам и дополнительному оборудованию. Для того чтобы избежать сбоев во время работы, нужно вовремя проводить техническое обслуживание мотора.

Для смазывания подшипников в корпусе рекомендуется выбирать Циатим-201, а промывать их бензином марки А-92 или А-95.

С какими неисправностями мотоблока Нева вы чаще всего сталкиваетесь? Удается ли проводить ремонт самостоятельно?

Источник

Моноблок и понижающий редуктор

Понижающий редуктор для моноблока своими руками – создать вполне возможно. Их применяют для современных моноблоков. Благодаря таким редукторам мотоблок можно эксплуатировать на сложных грунтах. Он необходим, когда буксуют колеса и не хватает силы транспортного средства.

Устройство редуктора моноблока шестеренчатого напрямую зависит от конструкции трансмиссии. Она перемещает поворотный момент от двигателя к колесам, устанавливает оптимальную скорость и направление перемещения мотоблока. Устройство трансмиссии включает в себя редуктор, дифференциал, коробку передач и сцепление. Шестеренчатый тип трансмиссии имеет шестерни в форме конуса и цилиндра. Крепят на некоторых видах техники и тяжелых моноблоках.

В реверс редукторе процесс реверсирования осуществляется так: между противоположными шестернями в форме конуса расположена муфта. Когда она соприкасается со шпицами на шестернях, меняется направление поворотов. Учтите, что шестерни должны быть в виде спиралей.

техническое обслуживание

Любой редуктор нуждается в смазке, поэтому некоторые фермеры интересуются: «Какое масло заливать в редуктор мотоблока? ». Обычно информация такого рода содержится в инструкции пользователя. Производители сами определяют, какой тип масла подходит для их техники.

Если вы установили самодельный узел, то рекомендуем воспользоваться продукцией компании MOTUL. Это известный производитель масел, Которые оптимально подходят для мотоблоков.

Однако, даже своевременная замена масла не способна застраховать редуктор от поломок. Рассмотрим несколько Наиболее вероятных причин. Например, в мотоблоки МБ Компакт стук в редукторе. С чем это связано?

Вышел из строя узел разобщения полуосей. В этом случае, необходима разборка редуктора и замена отслуживших свой срок деталей. Кроме того, стук может быть спровоцирован неправильной настройкой привода, это можно устранить, Изменив натяжение троса.
Обрыв цепи. Такая поломка обычно сопровождается Характерным стуком, с последующим заклиниванием редуктора. Устраняется неисправность заменой порванной цепи.

Это не Единственные проблемы, Которые могут возникнуть с редуктором мотоблока МБ-Компакт. Протечки масла свидетельствуют о износе резиновых манжет.

Для устранения неисправности нужно разобрать редуктор и заменить элемент. В Некоторых случаях невозможно зафиксировать передачу мотоблока. Здесь может быть несколько причин:

Износ щёток вилки.
Дефект фиксирующий пружины.
Сбой настройки в коробке передач.

Чтобы редуктора долго НЕ понадобился ремонт, изделие обязательно должно пройти обкатку с последующей заменой масла в системе.

Кроме того, во время эксплуатации мотоблока, нужно контролировать уровень масла в редукторе и стараться избегать ударных нагрузок.

В случае замены изношенных деталей рекомендуется приобретать только оригинальные запчасти производителя.

Разбор и сборка редуктора

Разборка механизма описана выше. Когда процедура выполнена, нужно хорошо промыть и заменить сломанные детали. Если требуется замена манжеты вала, то ее производят только после снятия последней с редуктора.

Это интересно: замена масла в мотоблоке.

Собирают устройство в обратном порядке. После сборки на поверхности половинок корпуса требуется нанести герметик. Затем эти половинку соединяют. Делают это, начиная со стяжных центральных болтов. Потом вкручивают болты крепления, процедуру выполняют от середины, плавно переходя к краю изделия.

Перед тем как произвести окончательную стяжку болтов, нужно проверить плавно ли движутся все части редуктора. Мотоблоки Ока пользуются особой популярностью среди дачников России, они обладают рядом преимуществ:

экономичный расход топлива;
низкий уровень шума работы двигателя;
компактность;
многофункциональность.

Такие устройства отлично работают, благодаря укомплектованному четырехтактному двигателю. Агрегатом можно обрабатывать не только ухоженные почвы, но и целину. Приобретая такую машину, вы не пожалеете, поскольку она не только исправно работает, но и достаточно легко ремонтируется.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Как заменить сальник на редукторе мотоблока «Нева»

Они достаточно простые и надежные. Но в некоторых случаях может понадобиться замена определенной запчасти для мотоблока — например, сальника редуктора. Этот уплотнительный элемент подвергается активному износу, поэтому нередко получает повреждения, приводящие к снижению герметизации устройства. Сегодня мы поговорим о том, как вернуть редуктор в рабочее состояние путем замены его сальника. А приобрести качественные запасные части для мотоблоков серии «Нева» вы сможете на сайте компании «МотоИмпорт» https://motoimport.net/g8486465-zapchasti-dlya-motobloka. Там есть большой выбор и новых уплотнителей.

Сколько заливать смеси

Количество жидкости, которое заливается в механизм, напрямую зависит от целого ряда факторов, а именно:

объем, который установлен непосредственно производителем;
рекомендации относительно количества масла;
конструктивные особенности механизма;
количество слитой жидкости из устройства.

Учитывая все эти нюансы, можно подобрать оптимальное значение, при котором устройство будет работать лучше всего. Как правило, в эту деталь мотоблока заливают около двух литров трансмиссионной жидкости. Чтобы определить достоверное количество этого компонента, можно взять проволоку длиной 70 сантиметров, а после согнуть ее и засунуть в механизм. В итоге на ней должно быть измазано не меньше 30 сантиметров (это считается нормой). Если показатель меньше, то требуется долить жидкость.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Замена Сальника Редуктора Мотоблока Салют

Автомеханик, специализирующийся на сельскохозяйственной технике

Современное специальное оборудование включает в себя множество различных компонентов. Здесь представлены основные силовые части, а также вспомогательные механизмы и кузовные устройства. Каждый элемент отвечает за свою работу, поэтому полноценное устройство выполняет свою задачу. Практически каждое современное оборудование имеет в своем дизайне такой элемент, как коробка передач. Этот механизм имеет целью равномерное преобразование и передачу крутящего момента. В этом случае необходимо подробно рассмотреть коробку передач мотоблока Салют.

Особенности коробки передач

Этот структурный элемент включает в себя множество отдельных частей. Вот некоторые детали устройства этого рабочего блока, такие как:

Поскольку композиция содержит большое количество различных элементов, для их надежной работы требуются масла, роль которых играет масло.
Этот механизм работы также требует своевременного технического обслуживания (замена расходных материалов).
Производительность всего моторного блока напрямую зависит от состояния редуктора, поскольку через него крутящий момент передается на ведущий мост.
Если масло в коробке передач не будет своевременно заменено, рабочие элементы быстро станут бесполезными.
Существуют металлические шестерни, которые постоянно касаются друг друга, образуя трение.
Этот рабочий механизм может быть заменен при необходимости, но он имеет высокую стоимость.

В этом видео вы узнаете о коробке передач с моторным блоком:

Кроме того, сальниковая коробка в коробке передач мотоблока Салют должна быть заменена своевременно, так как этот элемент отвечает за герметичность всего конструктивного элемента

Если это устройство выходит из строя, то масло постепенно отступает, что крайне важно для работы всего механизма

Важно! Несмотря на конструктивные особенности, этот элемент не является сложным механизмом, и при необходимости любой может справиться с его перегородкой или ремонтом

Разновидности и назначение

Мотор-редуктор Salut по своей конструктивной целостности содержит такие элементы, как пила, сальник, шестерни, подшипники и ряд других элементов. Однако в этом случае вам нужно понять назначение этого механизма и его варианты:

неразделимые преобразователи (как правило, эти компоненты устанавливаются на относительно недорогом оборудовании и должны быть заменены немедленно при возникновении неисправности);
сборно-разборные механизмы (часто устанавливаются на дорогостоящее специальное оборудование, что облегчает их ремонт, и нет необходимости заменять их в случае поломки).

Сам приводной механизм используется для получения крутящего момента от двигателя, а затем для его передачи на ось, равномерно распределяя нагрузку на каждое колесо. Эти продукты также можно разделить на угловые, червячные и опускные, в зависимости от цели.

Важно! Независимо от того, какой тип механизма установлен, важно, чтобы масляное уплотнение коробки передач заменялось во время технического обслуживания, а масло заменялось в коробке передач блока цилиндров «Салют-100» или в любом другом устройстве

Какое и сколько масла налить

Многих неосведомленных владельцев спецтехники интересует вопрос, какое масло заливается в эту часть. Рассмотрим более подробно критерии выбора для этого компонента:

композиция должна обеспечивать максимальную вязкость, чтобы все рабочие блоки не терлись друг о друга;
эта смесь должна быть в состоянии противостоять высоким температурам, поскольку во время работы происходит сильное трение деталей;
этот компонент должен иметь необходимую концентрацию (чтобы поддерживать состав в течение длительного времени);
масло не должно выдавливаться (состав должен быть высокой плотности).
