Бензопила. Как отвинтить сцепление.

Часто сталкивается с поломками, вызванными неправильными действиями держателей инструмента при отвинчивании муфты. Как это делается в общих чертах, описано в статье

Эта задача возникает каждый раз, когда необходимо удалить звездочку привода и (или) цепи цепной пилы.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;

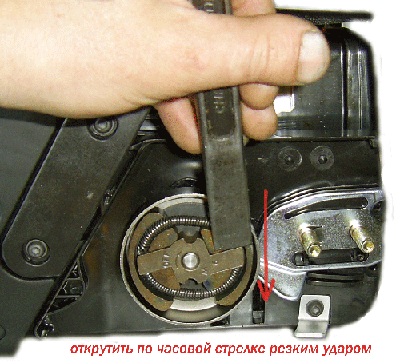

• Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба
Обратите внимание, какой стороной к двигателю она стоит;
Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки
В противном случае пильная гарнитура не будет смазываться;

Ремонт дроссельной заслонки

Если бензопила «Partner 350» не запускается, проблема может быть в дросселе. В этой модели он подключается непосредственно к муфте. Когда на двигателе имеется большая нагрузка, он не встает и взрывается. В этой ситуации ремонт пилы должен начинаться с осмотра муфты. Чтобы добраться до него, вам нужно отвинтить защитную крышку модели. Тогда вам просто нужно снять кривошип.

После этого вы можете проверить сцепление и дроссель. В некоторых случаях он вылетает из зажима. В этой ситуации вам не нужно ничего покупать. Однако, если произойдет разрыв, для ремонта пилы потребуется новый дроссель

Чтобы установить его, важно сначала отвинтить зажим. Он фиксируется только одним болтом

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

• Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
• Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
• Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Как снять сцепление на бензопиле?

Не следует рассматривать инструкции по данному виду работ для одной модели, так как для всех используется одна универсальная, которая позволяет демонтировать данный агрегат на современных бензиновых инструментах.

Если есть какие-то отличительные нюансы, они касаются отдельных частей сцепления. Например, некоторые бренды создают единую пружину с двумя секциями в конструкции этого устройства, что необходимо учитывать при полной замене этого компонента (его необходимо заменить, если пружина повреждена, что приведет к вращению цепи и двигателю. Показать нестабильную работу).

Чтобы демонтировать сцепление, мы следуем этому алгоритму.

1. Демонтируем всю гарнитуру. Также снимите крышку, расположенную на воздушном фильтре и муфте.
2. Вручную остановите коленчатый вал, чтобы он не вращался. Это удобнее сделать с помощью веревки, которая проникает через отверстие для свечи, тем самым удаляя свечу. Не забывайте, что для этого вам необходимо надежно закрепить поршень в одной позиции. Или снимите крышку стартера и вверните пару болтов в роторный механизм системы зажигания.
3. Используя специальный гаечный ключ, который обычно входит в набор инструментов, мы откручиваем муфту (ее нужно открутить против часовой стрелки). Не нужно бояться прилагать усилия, как правило, установка этого блока долговечна на современных бензопилах.

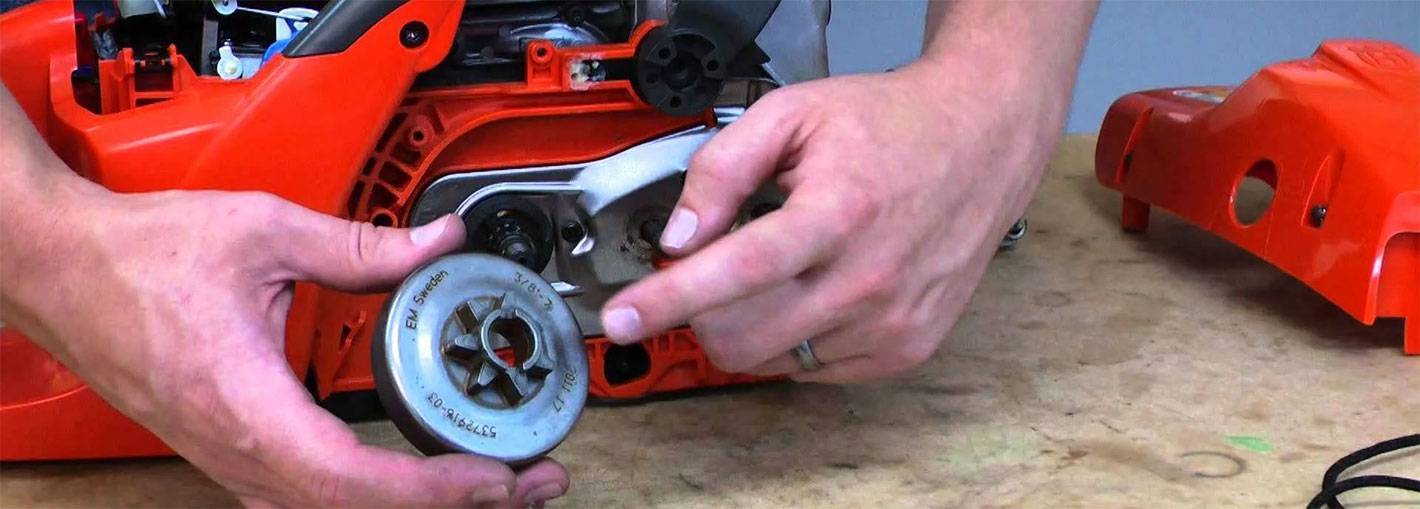

4. Снимите барабан и ведущую звезду.

Затем вы можете установить новые детали (которые необходимо было заменить). Поворачивая крепление, делайте движения по часовой стрелке. Не забывайте о коленвале, где расположен стартер. Это нужно остановить.

При компиляции мы используем тот же алгоритм, но в обратном порядке.

После ручного затягивания сборки используйте тормозной рычаг элемента цепи, чтобы зафиксировать его. Наклоните инструмент вперед, попробуйте запустить его, снимите колодку с тормоза.

Говоря о полной замене сцепления, не забывайте, что специалисты рекомендуют менять агрегат после двух замен направляющих. При обслуживании муфты необходимо учитывать следующие нюансы:

• Некоторые пилы имеют шайбу, расположенную в зазоре между сцеплением и звездочкой (иногда мотором и звездочкой), это необходимо учитывать при проведении ремонтных работ;
• Разбирая инструмент, разбирая муфту, старайтесь не повредить специальную пружину масляного насоса (привода данного агрегата), не пытайтесь поставить его в исходное положение, иначе это вызовет подачу масла.

Перед эксплуатацией пилы, на которой ремонтируется сцепление, проверьте агрегат на исправность работы двигателя, надежную фиксацию болтов, испытательную систему смазки.

Как снять сцепление на бензопиле любой марки

Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.

Сцепление бензопилы

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.

Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.

Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:

• Маховик;
• Муфта;
• Зажигательный модуль;
• Глушитель;
• Втулка монтажная.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.

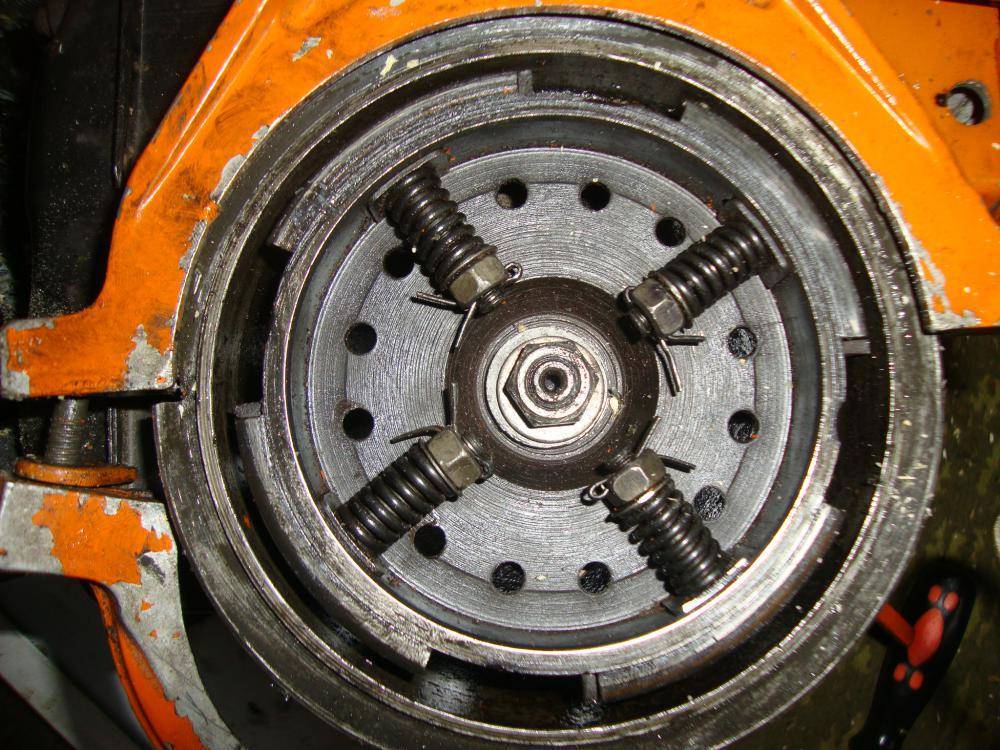

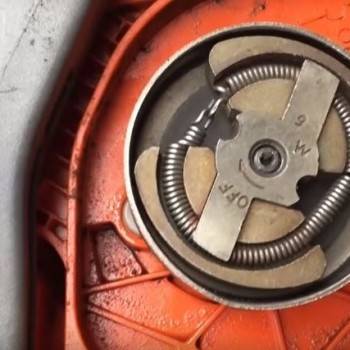

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.

Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

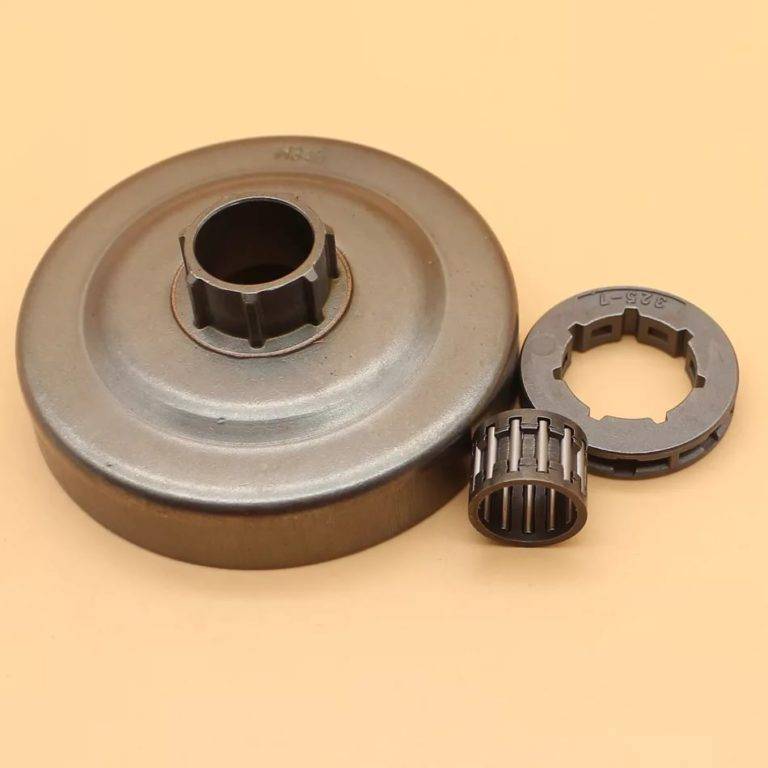

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.

В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.

В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.

Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.

Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

• Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
• Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

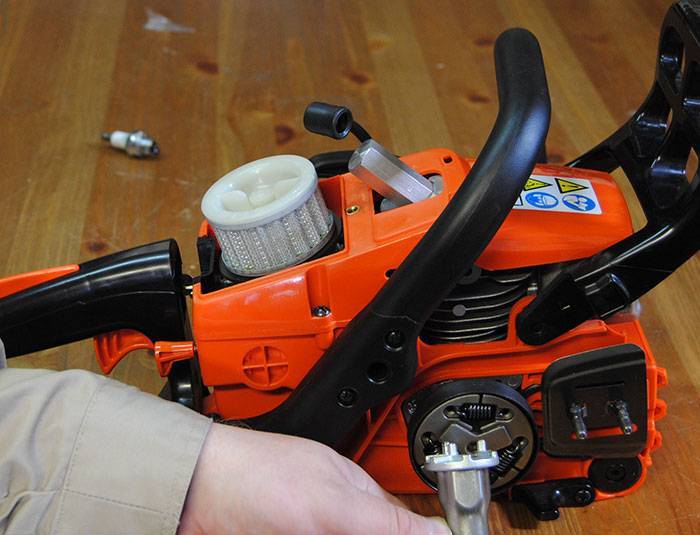

• Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;

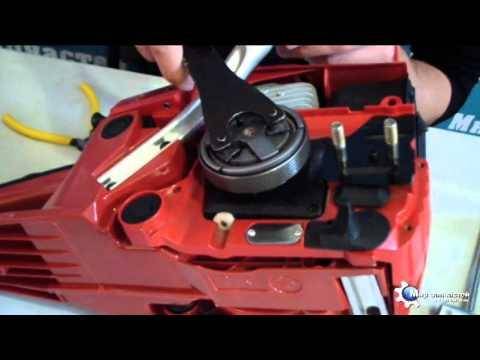

• Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

• Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
• Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
• Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

READ Регулировка Карбюратора Бензопилы Штиль 361

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта муфты сцепления слагается из таких операций:

демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
перейти к отсоединению барабана и звездочки;
если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
собрать сцепление на бензопиле, поставить его на место и вкрутить

Не забывайте, что коленвал все еще должен быть неподвижным;
агрегировать на пилу снятые детали в последовательности, обратной разборке;
зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

Как снять сцепление на бензопиле?

Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.

Выполнять эту операцию следует по такому алгоритму:

1. Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
2. Снимите кожухи с воздушного фильтра и сцепления.
3. Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
4. С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
5. Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.

Подробно о том, как проводить эту процедуру, рассказано на видео:

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
