Замена тормозного кольца на мотоблоке зубр

Конструкция мотоблока

В первую очередь конструкция мотокультиватора зависит от используемого в нём типа двигателя. Он может быть как двухтактным, так и четырёхтактным, работать на бензине или дизеле. Применяющийся двигатель составляет основу устройства, поэтому когда возникает вопрос, почему при работе глохнет мотоблок или совсем не запускается, виновниками считаются именно его узлы. Кроме него, в состав мотокультиватора входят:

  • трансмиссия;

  • ходовая часть;
  • блок управления;
  • навесные элементы.

Каждая часть устройства характеризуется своей надёжностью и оказывает влияние на безупречность работы мотоблока. В большей мере это относится к трансмиссии, подверженной наибольшей нагрузки при работе. Узлы и возникающие неполадки условно можно разделить на электрические и механические. К механическим узлам относятся все элементы, участвующие в передачи кинетической энергии, а к электрическим узлам — радиоэлектронные компоненты, обеспечивающие запуск, управление и поддержание работы двигателя.

Поломки и способы их устранения

Прежде, чем приступить к ремонту дизельного мотоблока Зубр, вам необходимо иметь представление о его устройстве. Так вам будет легче понять причину поломки и быстро ее найти и устранить. Всю важную информацию к каждой модели производитель пишет в инструкции по эксплуатации.

Мотоблоки Zubr производятся в Китае, что делает их доступными любому потребителю. К тому же стоимость запасных частей тоже не может не радовать. Мотоблоки, работающие на дизеле, зачастую относятся к средним и тяжелым экземплярам. Они имеют большую мощность, выносливость.

Итак, есть несколько распространенных поломок:

    • Упала мощность двигателя. Часто случается так, что спустя несколько лет использования мотоблок вдруг потерял мощность. Есть несколько причин поломки:
      • если это произошло после зимы, возможно, вы неправильно хранили технику, а именно с влажным карбюратором и топливной системой. Дайте машине чуть поработать. Нельзя оставлять топливо и масло на зиму, так как жидкости портятся, появляется осадок;
      • разберите и прочистите карбюратор;
      • засорился воздушный фильтр. Его нужно заменить;
      • накопился нагар на глушителе или цилиндре. Гарь нужно почистить;
      • причина может крыться и в манжете картера. Разберите устройство и осмотрите манжету. Возможно, понадобится новые комплектующие;
    • Двигатель перестал запускаться. Бывает и так, что машина просто перестала запускаться:
      • проблема в свече. Почистите ее, при необходимости замените. Также проверьте все соединения, кнопки остановки двигателя;
      • проверьте то, в каком положении находится двигатель. Он должен стоять ровно;
      • причина может быть в засорении выходного отверстия бензобака. Его нужно прочистить;
      • засор в фильтре. Его необходимо или прочистить, или заменить на новый;

    • Двигатель глохнет или работает с перебоями. Здесь также может быть проблем в свече, в фильтре, или плохо прилегающем проводе к свече. Также причина может быть в непрогретом двигателе, особенно в холодное время года;
    • Дым из мотоблока Zubr. Если вы заметили белый дым, то причин может быть две. Первая — некачественное топливо. Вторая — мотоблок стоит под наклоном, и масло из картера попадает на клапан, из-за чего и дымит;

https://youtube.com/watch?v=B26fC_YxyBc

Стартер стал визжать. Проверьте храповник и шарики — там может быть слишком много масла. Лишнее нужно прочистить.

Как видно, поломок у мотоблока Zubr бывает достаточно много, но они очень легко устраняются и после этого не влияют на дальнейшую работу агрегата

Важно лишь использовать оригинальные запчасти к мотоблоку Зубр. Если вы мастер на все руки, вы можете самостоятельно исправить дефект, но если у вас возникли сложности или вы не знаете что и где вышло из строя, лучше обратиться за помощью к профессионалам

Ремонт своими руками

Ремонт мотоблока «Зубр» может понадобиться по разным причинам. У вас вдруг появился странный дым из выхлопной трубы, или мотор перестал набирать нужную мощность, или в самом агрегате появились нехарактерные звуки. Все это повод немедленно выключить машину, дать ей остыть и приступить к осмотру, и дальнейшему ремонту.

Часто бывает так, что непонятные звуки связаны с недостаточно закрученными шурупами, поэтому какая-то деталь просто вибрирует от работы. Если же у вас все плотно закручено и нет никаких щелей, надо искать причину в чем-то другом.

Если вы решили ремонтировать своими руками, тогда у вас должен быть набор специальных инструментов, некоторые навыки и знания. В остальном вам поможет инструкция и желание снова привести в рабочее состояние свою технику.

Замена Поршневых Колец На Мотоблоке

Часть инфы, которая может понадобиться при выполнении ремонта мотоблока, смотрите по тексту статьи Устройство мотоблока.

Неисправности двигателя

Двигатель не запускается

. Если речь идет о бензиновом двигателе, при поиске неисправности необходимо последовательно проверить все возможные причины неполадок, а именно:

О поступлении топлива в цилиндр двигателя может свидетельствовать состояние свечи, которую в любом случае необходимо проверить при поиске неисправностей в системе зажигания. Свечу выкручивают из крышки цилиндра, предварительно отсоединив провод, и осматривают. Если она сухая, это означает, что топливная смесь в цилиндр не подается. А если перед этим было установлено, что в карбюратор бензин поступает, значит, причина незапуска двигателя может быть в карбюраторе. загрязнении его сетки-фильтра, забивание жиклера или какой-то иной неисправности. Чтобы это ни было, карбюратор нужно снимать, разбирать и прочищать, однако это устройство очень сложное и перед его ремонтом следует хотя бы посмотреть схему карбюратора.

Мокрая свеча говорить о том, что топливо в цилиндр поступает. Иногда мотоблок не заводится от избытка топливной смеси, поэтому если на свече имеется слишком много бензина, нужно просушить цилиндр, хорошенько «прокачав» двигатель ручным стартером при вывернутой свече. Перед этим нужно перекрыть подачу топлива.

Если свеча загрязнена нагаром, ее следует очистить с помощью бензина и мелкой шкурки. Необходимо также проверить величину зазора между электродами и при необходимости отрегулировать его в соответствии с требованиями руководства по эксплуатации. Обычно зазор должен быть около 0,8 мм.

После этого необходимо проверить наличие искры. присоединить к свече провод, прижать ее металлическую часть к крышке цилиндра и сымитировать стартером запуск двигателя. Если свеча исправна, между электродами возникнет искра. Иногда случается, что искра возникает, но настолько слабая, что ее недостаточно для воспламенения топлива. Если возникают сомнения в силе искры, нужно проверить работу двигателя с новой свечой.

Отсутствие искры может означать неисправность свечи, отсутствие контакта в электрической цепи, нарушение зазора между катушкой зажигания и магнитопроводом, неисправность электронной катушки зажигания. Все эти элементы должны быть проверены. Неисправные свеча и катушка зажигания подлежат замене.

В том случае, если мотоблок оснащен электростартером, двигатель может не заводиться из-за разрядки аккумуляторной батареи, перегорания предохранителя, неисправности стартера. Нужно проверить зарядку батареи, заменить предохранитель, отремонтировать или заменить стартер.

Двигатель не развивает мощности

. Если двигатель мотоблока заводится, но не развивает мощности (работает с перебоями, глохнет или не набирает обороты под нагрузкой), возможными причинами неудовлетворительной работы могут быть следующие неисправности.

Загрязнен воздушный фильтр, в результате чего воздух в карбюратор поступает в недостаточном количестве, и топливная смесь получается переобогащенной. Правильное обслуживание мотоблока предполагает периодическую очистку воздушного фильтра, однако при очень пыльной работе может потребоваться более частая очистка. Нужно проверить состояние воздушного фильтра и в зависимости от его материала очистить одним из подходящих способов. Бумажный фильтр очищается легким постукиванием обо что-нибудь твердое и продуванием пылесосом, поролоновый моется в воде с моющим средством и просушивается, сетчатый продувается пылесосом и т.д. При выработке срока эксплуатации фильтры необходимо менять.

Разнообразие моделей мотоблоков

Выделяют три основные разновидности данных сельскохозяйственных устройств исходя из веса оборудования. Однако, стоит отметить, что любой собственноручный ремонт мотоблока должен осуществляться в зависимости от их технических характеристик той или иной модели.

Разновидности оборудования:

  • Лёгкая вариация. Весит от десяти до пятидесяти килограммов. Из-за мобильности этого устройства, его мыши или клавиатуры рабочая скорость намного выше, чем у иных механизмов, но из-за того, что он наделен малой мощностью, им возможно обработать только незначительные участки почвы.

  • Средняя разновидность. Такая вариация сельскохозяйственного оборудования имеет вес от шестидесяти до ста килограммов. Данные механизмы предназначены к применению для самых разнообразных целей.
  • Наиболее профессиональной разновидностью мотоблоков выступают тяжёлые профессиональные механизмы. Из-за того, что вес сельскохозяйственного оборудования превышает сто килограммов, он имеет малую скорость, но благодаря его высокой мощности становится возможным обработать значительный процент земельного участка.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

https://www.youtube.com/watch?v=yhRyhkA12EY

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

  1. Для начала нужно завести двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Корпус-прерыватель медленно повернуть на 2 стороны.
  4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
  5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
  6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

  1. Для начала нужно разогреть двигатель.
  2. После этого присоединить стробоскоп к мотоблоку.
  3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
  4. Демонтировать вакуумный шланг и заглушить его.
  5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
  6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
  7. Повернуть трамблер.
  8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
  9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Мотоблок Луч

Мотоблок Луч МБ 1 применяется для эксплуатации на некрупных приусадебных хозяйствах, огородах и садах индивидуального пользования, а опять же на территориях, расположенных на болотистых участках, мелкоконтурных лесных районах и в пригородной зоне. Данная модель производится в России и является не слишком распространенной. спецтехника подойдет для работы с легкими почвами.

Модель Луч МБ 1 отличают простота в эксплуатации и некрупные размеры. Экономичный и мощный мотор, устанавливаемый в мотоблок, позволяет применять его для выполнения многообразных операций. Модель агрегатируется с многообразными навесными орудиями, которые позволяют:

  • прочищать и делать борозды;
  • пахать;
  • бороновать;
  • выкапывать и окучивать корнеплоды;
  • производить полив;
  • опрыскивать растения;
  • убирать снег;
  • рыхлить грунт;
  • косить траву;
  • транспортировать грузы;
  • опрыскивать растения.

Работа с техникой Луч МБ 1 специализированной подготовки не требует. Однако каждое навесное оснащение придется осмотреть и изучить (правило использования подробно описаны в руководстве по эксплуатации). В противном случае при работе с мотоблоком возможны проблемы.

В заводской комплектации спецтехника идет с культиваторами, предназначенными для переворачивания и рыхления грунта, удлинителями и специализированными колесами. многообразные модификации модели Луч МБ 1 отличаются установленными двигателями, которые могут быть как импортного, так и отечественного производства.

Среди особенностей модели следует выделить:

  • легкость в управлении мотоблоком. Серьезных физических усилий работа с ним не требует;
  • наличие цепного редуктора с клиноременной передачей, обеспечивающей плавность движений техники;
  • быстросъемные колеса и съемный руль делают устройство очень компактным и существенно облегчают его транспортировку;
  • руль регулируется по вертикали;
  • колеса с пневматическими резиновыми шинами и большим протектором обеспечивают хорошее сцепление с почвой;
  • защитные крылья, установленные на колесах, предохраняют от попадания грязи, продлевая срок службы техники;
  • надежная трансмиссия с 2 фронтальными и 2 задними передачами;
  • мощные двигатели обеспечивают эффективную и производительную работу мотоблока.

Характеристики двигателя:

  • рабочий объем – 0,316 л;
  • номинальная мощность – 3,7 (5) кВт (л.с.);
  • частота вращения – 3200 об/мин;
  • допускаемый угол наклона мотора – 8 градусов;
  • диаметр цилиндра – 76 мм.

Агрегат мотоблока Луч МБ 1 неприхотлив и работает на бензине марок А-76, А-80 и АИ-92.

При работе с двигателем есть определенные правила. Производитель не рекомендует при включенном моторе заправлять бак и касаться угольника свечи или провода зажигания.

Мотоблок Луч МБ 1 в России не слишком распространен, потому отзывов о данной технике накопилось сравнительно немного. Однако они преимущественно положительные. Многие собственники модели покупали ее в поддержанном состоянии, но после этого мотоблок еще долгие годы служил им, не доставляя особых проблем.

Чинить модель Луч МБ 1 приходится по «большим праздникам». При этом спецтехника легко справляется с многообразным типом почв, что позволяет быстрее отработать вложенные в нее средства. Мотоблок хорошо работает в паре с плугом, культиватором и телегой. Некоторые владельцы машины Луч МБ 1 применяют ее и зимой.

Проблемы с двигателем у техники возникают крайне редко. Здесь основным моментом является контроль уровня масла

Важно, чтобы он оставался не ниже минимальной отметки, в противном случае мотор начинает стучать

Иногда возникают проблемы с натяжным роликом. Данный элемент может просто расколоться. Среди недостатков модели опять же является некоторая незаконченность конструкции.

Мотоблок отлично работает на сложной почве и рядом с деревьями. Помогает в этом прочность конструкции и отличная маневренность. В качестве транспортировщика Луч МБ 1 опять же достойно справляется со своими обязанностями.

Сама спецтехника занимает немного места, потому ее удобно перевозить на легковом автомобиле и хранить в некрупным гараже. При этом она незаменима на участке малой площади.

Проскальзывание сцепление, опять же нередко возникающее в данной модели, регулируется укорачиванием цепи.

Стоимость нового и б/у

Ценник на мотоблок Луч МБ 1 не является запредельно большим. В настоящее время купить данную модель без наработанных часов практически невозможно. При этом поддержанные варианты пользуются активным спросом. Луч МБ 1 в хорошем состоянии можно приобрести за 15000-17000 рублей.

Как самостоятельно отремонтировать редуктор мотоблока?

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Ремонт мотоблока Зубр

Мотоблоки — это серьезная сельскохозяйственная техника, которая выполнит любую работу в уходе за вашим участком и в обработке земли

Важно не только постоянно за ней ухаживать, заливать только качественное топливо и масло, проверять на наличие неисправностей, но и своевременно делать ремонт. Если мотоблок тянет влево, в работе появились сбои, появился белый дым или попросту вы не знаете, почему не заводится ваш дизельный мотоблок Зубр, вам нужно сразу же прекратить работу, провести диагностику и приступить к ремонту

К слову, запчасти на мотоблок Зубр вы можете найти в любом специализированном магазине. К тому же стоимость их достаточно приемлема, как и стоимость общего ремонта

Важно не затягивать, чтобы не усугубить ситуацию

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

  • устройство, следящее за количеством оборотов;
  • тягу, соединяющую этот аппарат с дроссельной заслонкой;
  • пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Другие возможные проблемы

При работе культиватора могут возникнуть проблемы, связанные с появлением периодических выхлопов, при этом устройство начинает дымить. Для избавления от дыма понадобится слить остатки топлива и заменить его на содержащее меньше примесей. Также следует проверить, нет ли утечки масла, которое может попадать на клапан и там воспламеняться. Появление хлопков обозначает недостаточный уровень топлива или возникновение нарушений в работе системы питания.

Таким образом, провести ремонт мотокультиватора своими руками не так уж и сложно. Более половины неисправностей устраняется чисткой и заменой расходных материалов на качественные. А если периодически выполнять обслуживание и не допускать перегрузок в работе, то ремонтировать устройство и вовсе придётся нескоро.

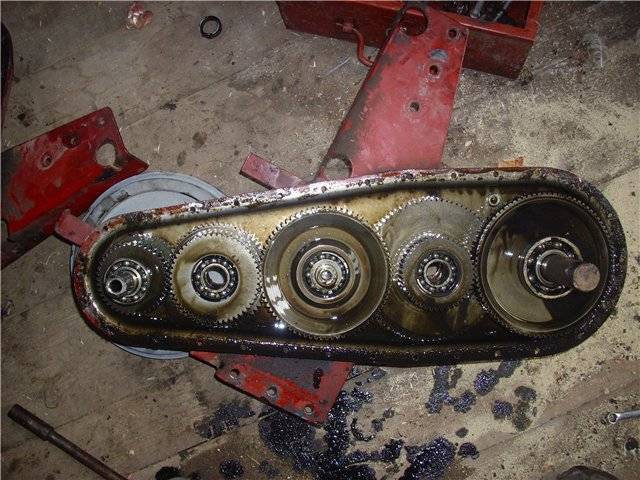

Редуктор и признаки его повреждения

Чаще всего поломки, связанные с редуктором, возникают из-за перегрузки устройства. Такие неисправности характеризуются лопанием втулок и обрывом звезды. При этом следует знать, что если сорвана звезда, то для её установки на место понадобится сварка. Типовую схему проверки редуктора при ремонте мотоблока «Каскад» своими руками (или любой другой фирмы) можно узнать из того же пособия, в котором описана процедура настройки карбюратора. Основными поломками и способами их устранения являются:

  1. Сбой в скольжении сцепления. В основном происходит из-за сильного износа дисков и ослабления пружины сжатия, а также при уменьшении расстояния между элементами подшипника. Для устранения повреждений все изношенные части заменяются.

  2. Сцепление полностью не выключается. Связывается такая проблема с деформированием фрикционного диска или неправильно подобранным маслом. Работоспособность восстанавливается путём замены диска или сменой масла.
  3. Со стороны редуктора слышен посторонний шум. Причина шума заключается в нехватке масла в редукторе или сильной деформации шестерёнок. Источником звука может быть и разболтанный подшипник. Ремонт происходит путём замены элементов на новые.
  4. Не переключается скорость или переключение происходит с большим усилием. Решением проблемы будет разборка коробки передач и при несильном износе её механизма, смазка и шлифовка шестерёнок.
  5. Протечка масла. В первую очередь проверяются сальники на правильность установки и общее состояние. При необходимости они меняются. А также течь может образовываться из-за засора в области отверстия залива масла.
  6. При работе возникает сильная вибрация. Проверяется крепёж двигателя и при необходимости он подтягивается. Вибрация появляется и при неправильной установке дополнительных приспособлений. Если мотоблок использует шины, стоит также проверить уровень давления в них.

Важно отметить, что если во время ремонта культиватора с червячным редуктором обнаружена проблема именно в нём, а это свойственно модели Техас ЛХ, то заменить сточенные или раскрошившиеся шестерни самостоятельно не получится. Так как устройство не позволяет изменять силу нагрузки, то место соединения червяка с шестерёнкой значительно изнашивается

Отдельно такие детали не продаются, поэтому менять приходится весь узел в сборе

Так как устройство не позволяет изменять силу нагрузки, то место соединения червяка с шестерёнкой значительно изнашивается. Отдельно такие детали не продаются, поэтому менять приходится весь узел в сборе.

Для того чтобы поломки как можно реже возникали из-за редуктора, следует не только не перегружать устройство, но и вовремя доливать масло. Лучше всего элементы редуктора промывать в солярке или бензине. При сборке редуктора его прокладку рекомендуется дополнительно смазывать силиконом.
