Зарядное устройство не заряжает аккумулятор шуруповерта

Батарея ноутбука подключена, но не заряжается

Одна из наиболее популярных ситуаций среди пользователей – ноутбук работает от сети, но не заряжается. Другими словами, источник питания установлен корректно, ноутбук работает, однако никак не реагирует на заряд. Более того, при наведении указателя на иконку, показывающую уровень заряда, выводится следующее послание: «Подключена, не заряжается». Разберем вероятные причины, почему не заряжается ноутбук.

Основная неисправность может заключаться в неполадках на уровне программного обеспечения, справиться с которыми сможет лишь специалист. Что же можно сделать, не прибегая к помощи работников сервиса? Оптимальный и довольно эффективный метод, который не требует особых навыков, это сбросить настройки BIOS по умолчанию.

Основная классификация

Специалисты выделяют следующие категории шуруповерта:

• бытовой;
• полупрофессиональный;
• профессиональный.

Так как аккумулятор рассчитан на определенную работу и нагрузку, для каждого типа инструмента требуется соответствующее зарядное устройство. Длительность работы инструмента зависит от мощности батареи. Специалисты выделяют следующие виды аккумуляторов:

Таблица характеристик аккумуляторов для шуруповерта.

• Li-Ion;
• Ni-Cd;
• Ni-MH.

2 тип батареи, в отличие от остальных, компактен, обладает большей энергоемкостью. При правильной эксплуатации инструмент может заряжаться больше 1000 раз. Заряжать аккумулятор шуруповерта необходимо при соблюдении следующих правил:

1. Полная зарядка батареи. В противном случае снизится емкость энергоносителя и длительность работы инструмента.
2. Токсичность никель-кадмиевой батареи (нельзя ронять).
3. Никель-металлогидридная батарея разработана по новой технологии и является экологически безопасной для человека. Ее можно часто заряжать. Если инструмент не эксплуатируется, тогда аккумулятор хранится в заряженном состоянии. При длительном покое шуруповерта батарея полностью разряжается.
4. Литий-ионное устройство не обладает эффектом памяти. Аккумулятор обладает большой энергоемкостью. Из-за подверженности негативному влиянию низких температур литий-ионный аккумулятор не эксплуатируется зимой.

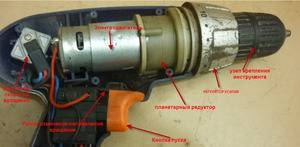

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Особенности зарядки аккумуляторов разных типов

Ниже представлены варианты зарядок для различных аккумуляторных батарей.

Никель-кадмиевые

У никель-кадмиевых (Ni-Cd) элементов питания довольно скоростной «эффект памяти». Это стоит учесть владельцам шуруповертов Bosch PSR. Поэтому разряжать их нужно до нуля. Иначе батареи быстро придут в негодность.

1. Прежде чем запустить процесс зарядки никель-кадмиевые элементы необходимо разрядить.
2. Подключить зарядник и дождаться его отключения, когда батарейка зарядится полностью. Индикатор на ЗУ даст об этом знать.
3. В некоторых случаях зарядка не рассчитана на автоотключение. Тогда нужно дождаться окончания зарядки и вручную отключить ЗУ.

Производители иногда позволяют себе лукавить. В среднем никель-кадмиевый элемент работает 500 часов. Но в инструкции к шуруповерту нередко можно увидеть цифру «1000». Следует знать, что такое время инструмент отработает только в условиях, близких к идеальным. К примеру, шуруповерт Vinzor стоимостью меньше 1200 рублей будет работать меньше 500 часов.

Никель-металлогидридные

У этих батарей тоже есть «эффект памяти», хотя и не такой сильный, как у кадмиевых. Никель-металлогидридные (Ni Mh) аккумуляторы перед зарядкой разряжаются до конца. Перед началом работы необходимо пять раз произвести зарядку и столько же раз разрядить.

Литий-ионные

Самый первый нетребовательный и популярный аккумулятор для шуруповерта. «Эффект памяти» отсутствует. Литий-ионные (Li Ion) элементы, новые или бывшие в работе, можно заряжать в любое время.

1. Полностью разряженными Li Ion лучше на зарядку не ставить. Желательно, чтобы остаток заряда составлял 20-40%.
2. Подходящая температура для зарядки должна быть от +10° до +15°. Так как литий-ионные батареи не боятся холода, работать шуруповертом можно при температуре до – 10 °С.

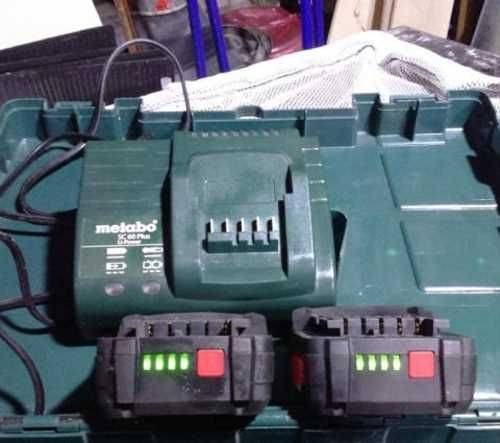

Литий-ионные батареи шуруповерта

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

Пошаговая инструкция

Чтобы сделать зарядку аккумулятора для шуруповерта своими руками, потребуются следующие материалы и инструменты:

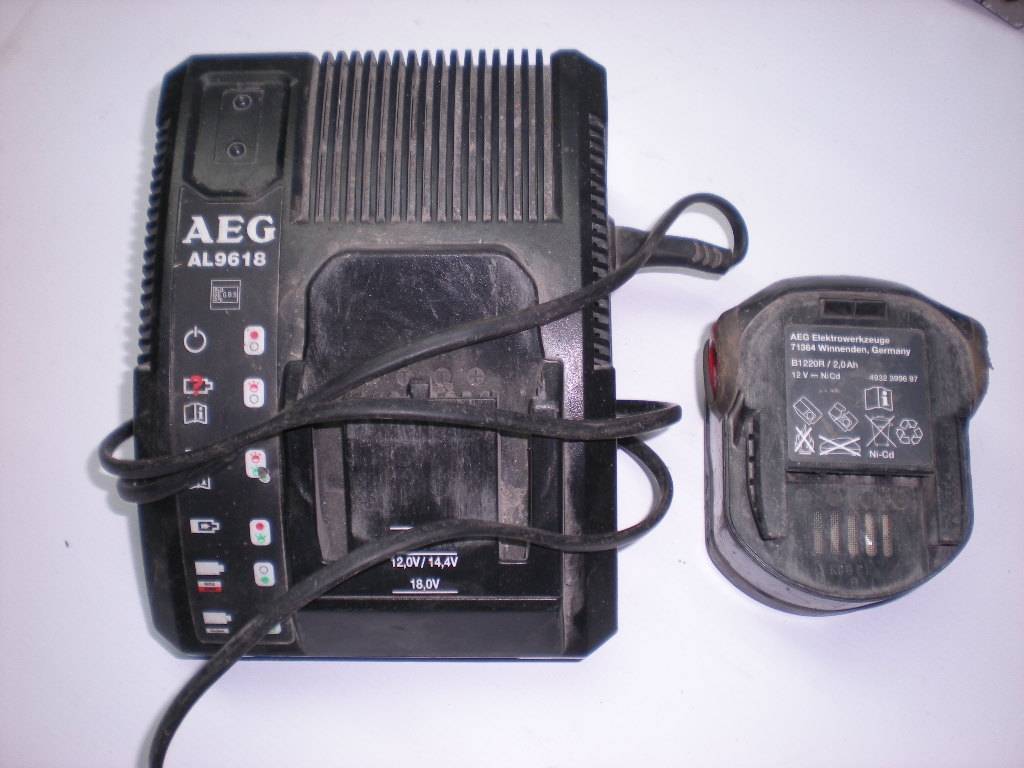

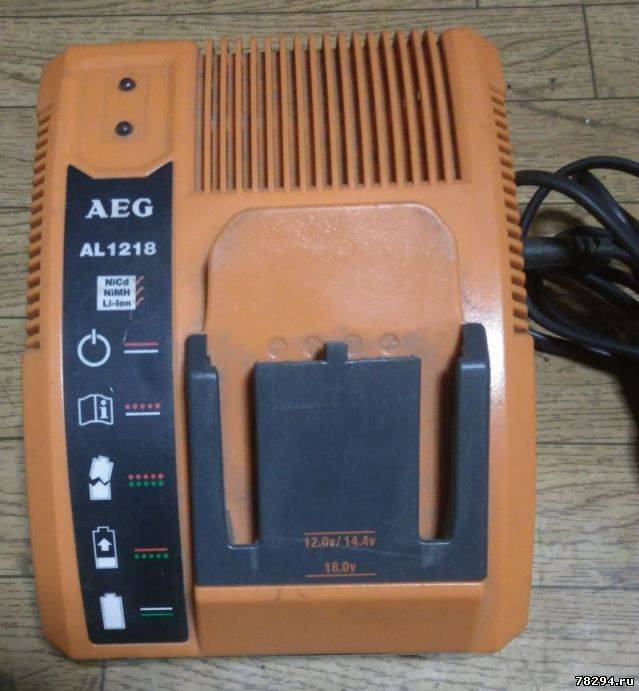

Расшифровка индикаторов зарядного устройства.

• зарядный стакан;
• испорченная батарея;
• 2 провода длиной по 15 см;
• паяльник;
• отвертка;
• дрель;
• нож;
• термопистолет.

При помощи паяльника отпаивают клеммы испорченной батареи. Маркером на крышке устройства делают пометки, где был минус и плюс. При необходимости подготовленные отверстия подгоняют по нужным размерам. Для этого применяют лезвие.

Следующий этап заключается в прокладке провода через отверстия. Кабель припаивается к стакану с учетом полярности. Чтобы разъем не развалился, в батарею вставляется картон. Нижняя крышка крепится к зарядному стакану. Полученная конструкция вставляется в переходник, а затем в батарею.

Универсальный агрегат

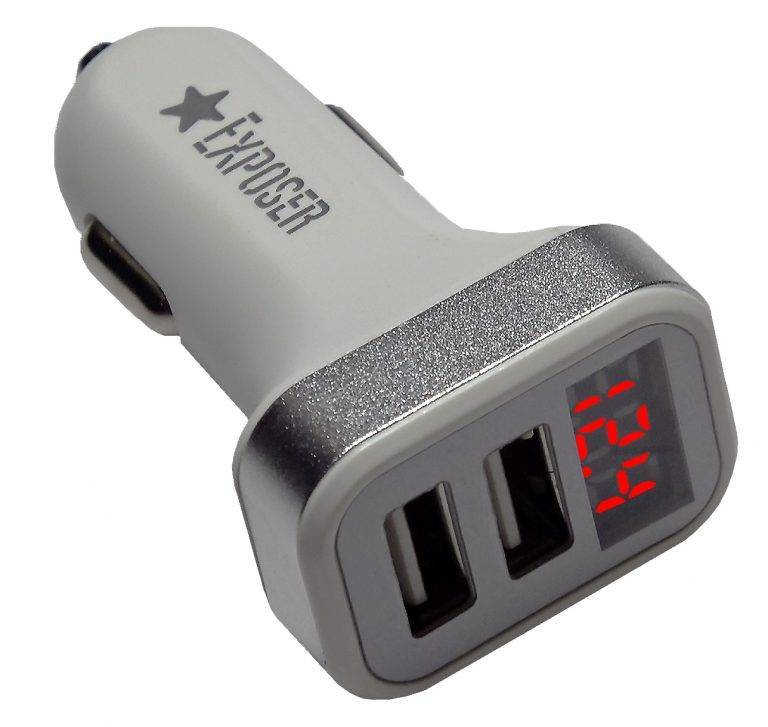

Чтобы заряжалось устройство, можно изготовить зарядку из USB-источника. Для этого используют розетку, USB-зарядку, предохранитель (10 А), разъемы, краску, изоленту и скотч. Шуруповерт разбирают на детали. Верхний корпус отрезается от ручки ножом.

Схема зарядного устройства для шуруповерта.

Сбоку ручки делают отверстие для предохранителя. Провод соединяют с предохранителем и монтируют в ручку агрегата. Для фиксации предохранителя применяют клей и термопистолет. Корпус обматывается скотчем. Полученная конструкция подсоединяется к разъему батареи. Вверху шуруповерта монтируют провода. Инструмент собирают своими руками и обматывают изолентой. Корпус отшлифовывают и покрывают краской. Полученное устройство заряжают.

Прежде чем покупать шуруповерт, рекомендуется обратить внимание на его мощность. Если инструмент будет эксплуатироваться в домашних условиях, тогда можно приобрести агрегат с числом вращения 10-15 Нм

Профессионалам подойдет инструмент с внутренним усилием не более 130 Нм. Покупатель должен обратить внимание на число оборотов в минуту. Инструмент, который будет использоваться в домашних условиях, должен совершать 400-500 об/мин, а профессиональный агрегат – 1200-1300 об/мин.

Как можно еще восстановить элементы аккумулятора

В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.

Осуществить реанимацию можно двумя способами:

• с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
• сделать прошивку неисправных банок под большим напряжением.

Восстановление банок

Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.

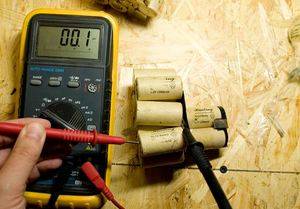

Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.

Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.

Устранение «эффекта памяти»

Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:

Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.

Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.

Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.

Справка

Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:

• батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
• никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
• аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.

Важно

При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

• восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
• добавлении дистиллированной воды в электролит;
• замене некоторых или всех блоков батареи.

Нестандартные методы зарядки аккумулятора шуруповерта

В случае отсутствия комплектного ЗУ или выхода его из строя пополнить емкость батареи можно и без него. Для этого подойдут:

• автомобильное ЗУ;
• внешние источники электроэнергии;
• самодельные устройства.

Лучший выход из сложившейся ситуации — приобретение совместимой с имеющейся моделью зарядки или ремонт штатной. Эксплуатация шуруповерта без зарядного устройства приведет к быстрому выходу из строя аккумулятора.

Использование зарядного модуля для автомобильного аккумулятора

Для подзарядки аккумулятора шуруповерта можно использовать ЗУ для автомобиля. Благодаря тому, что инструмента составляет 18 В, а применяемый зарядник имеет не более 16,5 В, этот процесс опасности для источника питания не составляет. Желательно применять устройство с регулятором тока. В процессе заряда необходимо вести периодический контроль за температурой и напряжением АБ. Все условия начала заряда должны соблюдаться для любых питающих элементов.

Для контроля зарядного тока можно использовать мультиметр или тестер, последовательно включенный в цепь низкого напряжения. Значение его не должно превышать 0,1-0,3 части емкости батареи. Признаками окончания заряда является нагрев корпуса блока.

Для подсоединения ЗУ к аккумулятору используют специальные зажимы («крокодильчики»). При этом проверяется соответствие полярности обоих устройств. Места контактов не должны нагреваться, иначе пластик корпуса покоробится.

Изготовление самодельного заряжающего блока

Самодельные ЗУ применяют не только при отсутствии штатного прибора. Последний имеет небольшую мощность, что увеличивает время пополнения емкости. Зарядное устройство представляет собой генератор тока на мощном составном транзисторе КT829, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением.

Самодельное зарядное устройство для аккумуляторов шуруповерта.

Ток заряда регулируется переменным резистором номиналом 10 кОм. Балластное сопротивление (2 Вт, 1 Ом) ограничивает максимальный ток. ЗУ собирается в отдельном корпусе с выводными концами для подключения аккумулятора.

Если имеется нерабочее ЗУ, подходящее по конструкции к данному типу батареи, то устройство лучше разместить в нем.

Тогда не возникнет проблемы с подключением АБ. Для защиты схемы в цепь трансформатора устанавливают предохранитель на 0,5 А. Замеры параметров в процессе заряда контролируются мультиметром.

Оборудование батареи USB-разъемом

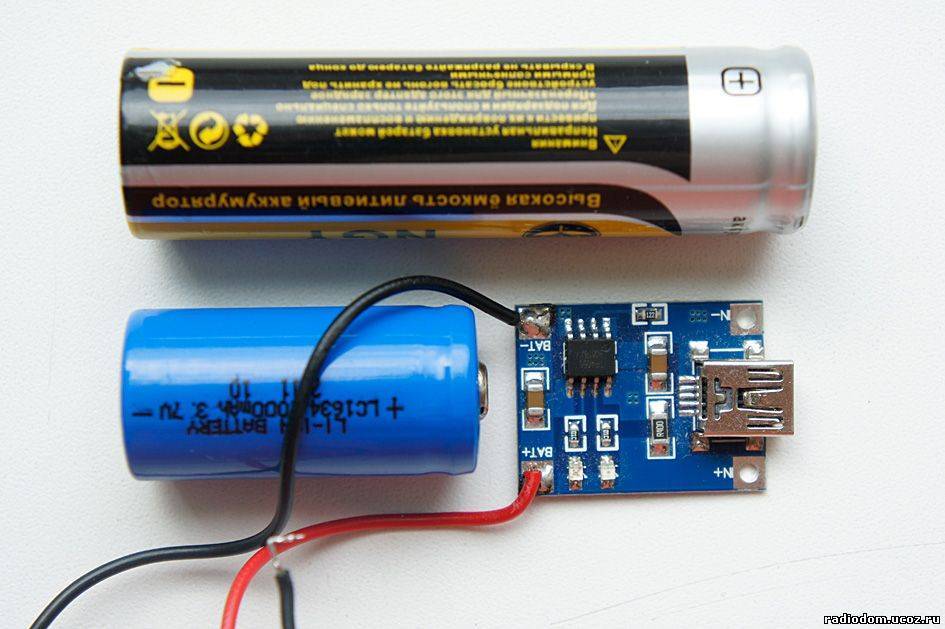

Зарядку аккумулятора через ЮСБ-разъем можно проводить, если поменять кадмиевые аккумуляторы на Li-ion. Новый элемент питания имеет ту же емкость, но по габаритам меньше примерно в 2 раза. Для управления применяется плата защиты и контроля АБ. Ток нагрузки не должен превышать 1 А. В противном случае плата будет греться.

Зарядка через внешние источники электричества

Зарядка таким способом может производиться от рабочего автомобильного аккумулятора как непосредственным подключением к АКБ с постоянным контролем зарядного тока, так и от USB-зарядки через гнездо прикуривателя. Плата управления позволит пополнить емкость до номинальной. Однако таким образом можно заряжать литиевые источники питания. При выходе из строя батареи можно работать шуруповертом, подключив его напрямую к любой АКБ напряжением 12 В.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Без ЗУ обходятся при:

• монтаже USB-разъема;
• использовании автомобильного ЗУ;
• применении универсального зарядника;
• использовании стороннего электрооборудования.

С помощью USB

Для оснащения прибора разъемом USB необходимо подготовить:

• скотч;
• предохранитель на 10 А;
• краску;
• розетку 220 В;
• зарядник USB;
• изоленту;
• паяльник;
• разъемы.

Сначала разбирают шуруповерт. Рабочую часть ручки сверху отделяют, используя нож. Предохранитель устанавливают в отверстие, которое делают в корпусе. Провод припаивают к предохранителю и вставляют в ручку полученную конструкцию. Чтобы закрепить детали, можно использовать термопистолет.

Использование автомобильного зарядного устройства

Основным недостатком зарядки автомобильным ЗУ является переполнение аккумулятора. Батарея в электроинструменте отличается от свинцовой автомобильной АКБ своими характеристиками.

Для восстановления заряда применяют прибор с электронным регулятором напряжения и тока. При емкости батарейки 1,3 А*ч выставляют 150-650 мА.

Аппарат для автомобильной АКБ применяют для работы с высокими показателями тока зарядки, и необходимый показатель для заряжения шуруповерта может находиться вне рамок его функционирования. Чтобы ограничить ток, необходимо балластное сопротивление – лампа на 12 В, которую включают в цепь вместе с батареей. Без этой детали не рекомендуется использовать такой способ восстановления заряда АКБ.

Затем устройство включают в сеть и контролируют процесс восстановления емкости аккумулятора. Для начала потребуется 15-20 минут. Когда в заряженной батарее шуруповерта возникнет теплоотдача, ЗУ отключают.

Универсальные ЗУ

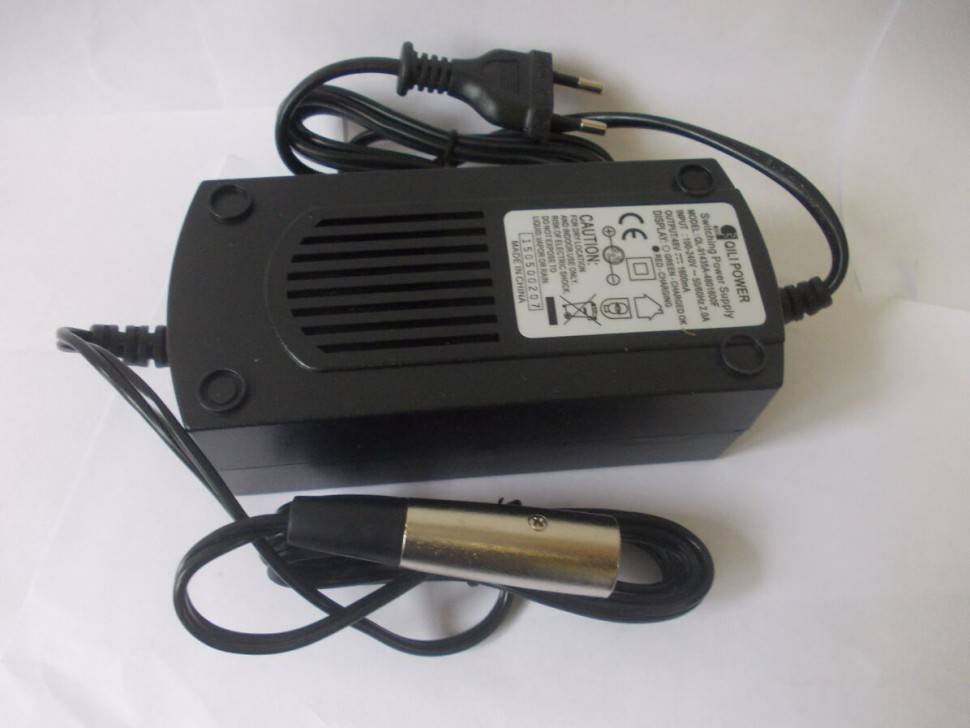

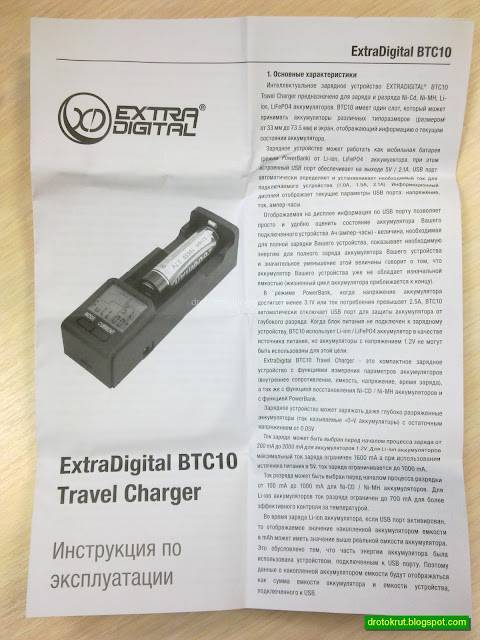

Для зарядки шуруповерта приобретают специальный универсальный прибор, которым можно заряжать и другую технику, работающую от аккумуляторов. Это может быть мобильное устройство или лабораторный источник. Такой вид аппаратов обладает преимуществами – универсальностью и большим количеством регулировок, предназначенных для выбора подходящего режима зарядки. Батарея восстанавливается за 1 час. В комплектацию входят зажимы-крокодилы и переходники на распространенные разъемы.

Использование внешнего источника тока

Применение внешних источников тока является не самым удобным способом восстановления емкости батареи шуруповерта. Если инструмент старый и покупать для его зарядки специальное оборудование невыгодно, тогда можно воспользоваться данным методом.

Сечение провода должно быть большим при низком напряжении, а при питании от сети в 220 В выбирают кабель с маленьким диаметром. При применении самодельных аппаратов следят за правильностью их подключения в соответствии с техническими характеристиками АКБ и режимом заряда батареи. При работе с внешним источником тока необходимо обеспечить безопасность, чтобы не испортить электроинструмент, окружающую обстановку и не навредить здоровью.

Использование шуруповерта позволяет значительно ускорить процесс установки крепежных элементов, где используются саморезы и шурупы. Особенно это актуально при больших объемах работы, когда ручной способ выглядит весьма устаревшим. Однако случаются ситуации, когда зарядное устройство к шуруповерту или поломалось, или забыто: в таких случаях приходится прибегать к одному из народных способов.

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать. Стучать придется долго, и для этого потребуется время и терпение. Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.
