Зажигание от бензопилы на муравей

t0shkan › Блог › Мое БСЗ на Тулу

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так: Все видео на ютубе посвящены именно этой реализации. Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки. Фактически, при установке БСЗ нужно знать всего 2 вещи: 1) Искра проскакивает, когда шторка наполовину приоткрывает датчик. 2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ. Все, этой информации достаточно для установки БСЗ. Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику. Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком. Я выбрал первый вариант. Просверлил пару отверстий вот тут:

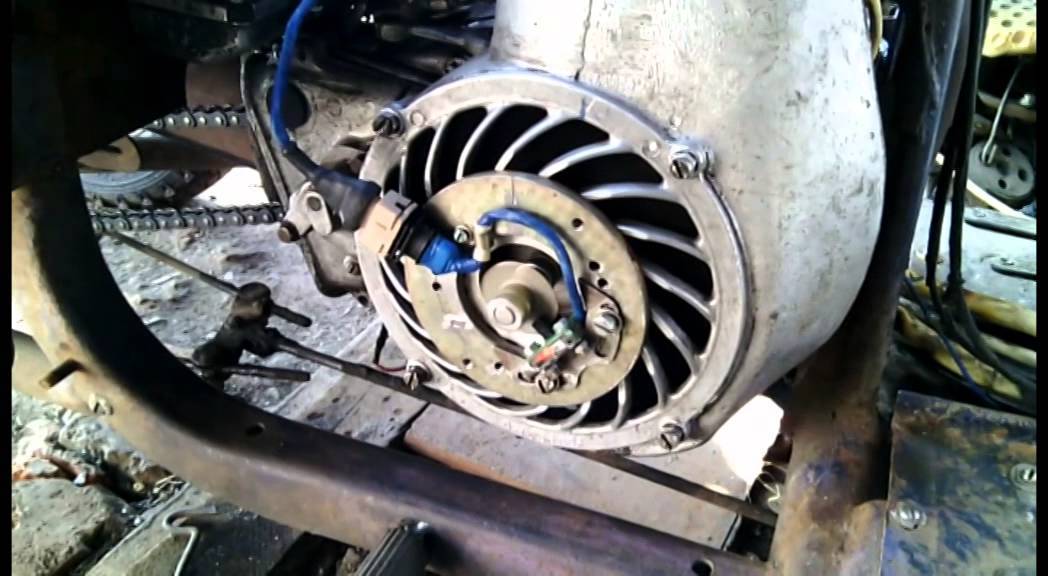

И прикрутил датчик за штатные дырки

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться. Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7. Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Источник

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в  том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить.  Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

t0shkan › Блог › Мое БСЗ на Тулу

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так: Все видео на ютубе посвящены именно этой реализации. Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки. Фактически, при установке БСЗ нужно знать всего 2 вещи: 1) Искра проскакивает, когда шторка наполовину приоткрывает датчик. 2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ. Все, этой информации достаточно для установки БСЗ. Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику. Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком. Я выбрал первый вариант. Просверлил пару отверстий вот тут:

И прикрутил датчик за штатные дырки

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться. Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7. Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Источник

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Почему на свечах зажигания появляется нагар

Многие автовладельцы наверняка задавались подобным вопросом, ведь если заранее предотвратить причину, не придется исправлять ее последствий. К сожалению, полностью избавиться от нагара на свечах не получиться, так как для этого ваш двигатель должен работать в абсолютно идеальных условиях. Но одно дело, когда это небольшой серый налет и совсем другое, когда образуется явно выраженный нагар красного, черного или белого цветов.

Причин его возникновения может быть множество, а именно:

• Некачественное топливо. Найти чистый, не содержащий посторонних примесей, бензин или дизель даже на проверенных АЗС в наших реалиях практически невозможно.
• Неравномерная подача кислорода для воспламенения горючей смеси. Происходит в тех случаях, когда объем воздушной смеси не соответствует заявленным производителем значениям. Свеча при этом либо не может зажечь горючее сразу, совершая повторные попытки, либо происходит сильное воспламенение вызывающего обгорание электродного механизма.
• Сбой электроники. Данная неисправность приводит к пропускам циклов в работе системы зажигания.
• Попадание частиц масла в камеру сгорания. Нарушение герметичности соединений становится причиной проникновения посторонних веществ в камеру сгорания.

Часто по характеру и цвету нагара на свечах механики определяют тип неисправности транспортного средства. Цвет образовавшегося налета является характерным симптомом той или иной причины его появления. Давайте попробуем разобраться, о чем свидетельствует появление каждого конкретного вида нагара.

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

READ Как Работает Зажигание На Бензопиле

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить

и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей

проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей

довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллермуравей ? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето намуравей настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Скруджи НАZИМА — Real One премьера клипа, 2021

Music prod. Diamond styleПродюсер: Корнелия ПолякРежиссер-постановщик: Заур ЗасеевОператор-постановщик: Антон Зенкович Сценарий: Заур Засеев, Александр Егоров, Антон Шеенсон, Михаил Какубери 1st AD: Ганна МалышеваДиректор съемочной группы: Владимир ОлефиренкоHead of production: Виталий ОрелPost production supervisor: Иван ХудолийPost production: HoodyFX__________________________________

————————————————————Все новости об артистах Black Starblack-star.ruВКонтакте: vk.com/blackstargroupInstagram: instagram.com/blackstarofficialTwitter: twitter.com/black_star_ruFacebook: facebook.com/Blackstarmsk————————————————————Фирменный магазин одежды Black Starblackstarshop.ru————————————————————Global Star Russia — интеграция брендов в проекты артистов / Product Placement / www.globalstarrussia.com / +7 903 181 49 39————————————————————Black Star Burger: blackstarburger.ru/————————————————————Барбершоп / Тату-салон 13 by Black Star: 13byblackstar.ru/————————————————————Black Star Radio: blackstar-radio.ru

Почему возникает нагар на электродах свечей зажигания

Автомобильные свечи работают в «жесткой» среде, где на них происходит не только термическое, но и химическое воздействие. При сгорании топлива на электродах свечей образуется серый налет, что сигнализирует о стабильной работе системы. При этом также на свече зажигания может возникнуть красный, черный или белый нагар, что должно заставить водителя автомобиля задуматься не только о замене свечей, но и о необходимости в срочном порядке проверить двигатель на определенные неисправности.

Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания. Более подробно каждый цвет нагара свечи зажигания мы рассмотрим ниже.

Сухой черный нагар в виде сажи

Второй тип черного нагара на свечах зажигания принято называть «бархатистым». В данном случае нагар не отличается наличием масляных подтеков. Чаще всего подобный тип нагара говорит о том, что в камеру сгорания попадает топливо-воздушная смесь, сильно обогащенная бензином. Если на свечах зажигания появился сухой черный нагар, возможны следующие неисправности:

• Неверная работа свечи зажигания. Не исключено, что не хватает энергии на выработку искры требуемой мощности;
• Низкая компрессия в цилиндрах двигателя. При проявлении черного бархатистого нагара на свече двигателя рекомендуется проверить компрессию в цилиндрах;
• Если двигатель карбюраторный, проблема может быть связана с неправильной настройкой карбюратора;
• Если двигатель инжекторный, неисправность указывает на проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
• Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.

Зажигание от мотокосы на Муравей

Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

• ключи рожковые либо накидные размерами 7—13 мм;
• отвёртки с плоским и крестообразным шлицем;
• плоскогубцы;
• дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

1. Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

1. Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Настройка кулачкового зажигания

#1 Oleg-Kaliningrad

• Пассажиры
• 2 сообщений
• Из: Калининград
• Судно: Сузумар-360

Всем доброе время суток. Перерыл весь форум и не нашел темы в которую можно было бы воткнуть мой вопрос. Вопрос следующий. Начал настраивать зажигание Н-23 (кулачковое) и решил настроить его не по зазору а по ВМТ. Как написано разрыв кулачка должен приходится за 4,5 мм до ВМТ. Но проверив мультиметром проводку зажигания, обнаружил что в любом состоянии кулачка (замкунуто-разомкнуто) цепь замкнута. Я сначала подумал что на подвижной части кулачка выробаталась пластмасовая втулка и он коротит на штифт держателя кулачка. Снял посмотрел нет, все цело. Такая ситуация на обоих кулачках. В чем дело не понял. В инструкции скачаной с мото-маркета по схеме вообще ничего не понять. И не знаю что в такой ситуации делать. По щупам не люблю выставлять, не нравится точность. На ветерке было все понятно, повесил лампочку через аккумулятор и крути маховик и по микрометру смотри в какой точке разрыв.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

• Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
• Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
• Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
• Когда все отверстия размечены, при помощи дрели просверлите их.

В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

Произведите монтаж магнето и соберите узел.

Как установить магнето на мотороллер Муравей. Как настроить зажигание магнето на муравей

История моделей. Кто в Онлайне. Вы Анонимный пользователь. Вы можете зарегистрироваться, нажав здесь. Советские мотороллеры: Форум. Предыдущая тема :: Следующая тема. Matroskin Интересующийся Зарегистрирован: Dec 16, Сообщения: ОБъясните как это сделать на пальцах,в инструкции написано про измеритель какой -то и тд.

Вернуться к началу. Для начала надо бы написать на каком двигателе Всё ниже написанное касается тульских. Если не ошибаюсь, размыкание контактов должно начинаться 2. Если зажигание штатное: цепляем лампочку 12в одним концом на массу, другим к клемме катушки, к которой идёт провод от контактов, берём железный пруток примерно 6мм, длинной примерно 10см , выверните свечу, воткните пруток в отверстие, слегка уперев в поршень, проворачивайте ротор против часовой стрелки до ВМТ, установили ВМТ, на прутке ставим надфилем насечку риску , вытаскиваем пруток, и ставим вторую риску на расстоянии 2.

Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска риска которую вы сделали 2й раз , именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение. Ну вроде как-то так на пальцах. Labuh писал а :. Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска, именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение.

Во блин как замысловато! Всё так,только на практике практически не работает! ЛЮФТ присущь этому зажиганию Я обычно корректирую в движении,добиваясь наилучшей тяги. А вообще давно извесно про электронное зажигание. У нас об этом полно писано-переписано Или вы имеете ввиду прерыватель? Matroskin писал а :. Андрей писал а :. Ребята,чето я верчу,верчу за крыльчатку,а лампа сё равно горит.

Отверткой прерыватель замыкал – сё равно горит. Такс айдате по порядочку. Как она должна стоять,гнездом бронепровода ближе к раме или наоборот? Или от катушки сразу к прерывателю? Не ругайтесь! Человек первый раз зажигание выставляет, тут и бывалый иногда за голову хватается. Матроскин если Вы сделаете фото узла зажигания установленного на Ваш мотороллер эксцентрик, прерыватель и его контакты, провод идущий к катушке, катушка и ее клеммы , то нам будет удобнее показать все на картинках.

А так еще раз по пунктам: 1. Закрепите эксцентрик прерывателя на корпусе диностартера. Установите решетку вентилятора и закрепите ее 4-я винтами М6. Прорезь для провода, идущего от контактов прерывателя, должна смотреть вверх.

Установите контакты прерывателя в углубление решетки вентилятора. Закрепите их винтами. Контакты должны смотреть вниз и находится как бы левее эксцентрика.

Присоединить провод идущий от контактов к клемме “минус” катушки зажигания. Присоедините к этой же клемме проводок конденсатора, а сам конденсатор закрепите на корпусе улитки вентилятора. Присоедините плюсовой провод идущий от замка зажигания к катушке на клемму “плюс”. Если на выводах катушки отсутствует маркировка, значит ей все равно где у нее плюсь и минусь. Подсоединить лампочку “времянку” одним проводом к клемме “минус” катушки, другим к массе. Включите зажигание.

Ослабьте винты крепления основания прерывателя и поворачивая его против часовой или по часовой, найдите момент когда лампа “времянка” загорится, это и есть момент зажигания момент искры.

Если все получилось аккуратно закрепите основание прерывателя и заводите. Бывает что лампа горит постоянно или не зажигается вовсе. Причиной этому могут служить: большой зазор на контактах прерывателя, замыкание контактов на массу, перекос или не правильно установлена решетка вентилятора.

Если по какой-то причине установить зажигание не удается начните читать все с начала. Барахолка немотороллерная Барахолка мотороллерная – Архив Что-где-почем Болото Закрытый форум Замечания по работе сайта и форума.

Принципиальная схема

Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Уменьшив таким образом ток в 6-8 раз (до 0,3. ..0,8 А), мы сделаем контакты прерывателя практически вечными. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.
